x72
SiRON
8544421100
命令

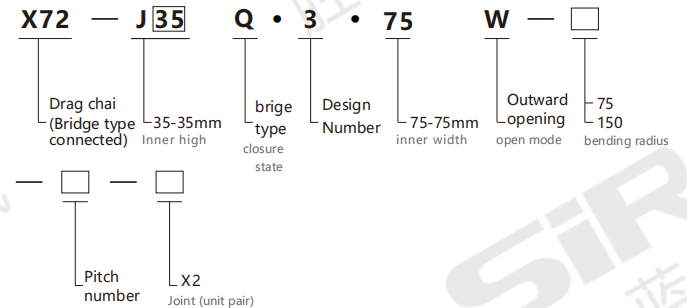

选择示例：X72-J35Q.3.75W-75-18-X2代表X72系列拖曳链，内部高度为35mm和桥梁类型。
内部宽度75mm，外部开口，弯曲半径75mm，18个部分，2个接头（1对）。
连接器模型的单个顺序：X72-J35Q.3.75W-X2 1对
牵引链尺寸桌子
| 模型 | 弯曲半径 r | 内部高度 | 内部 宽度 | 外高度 | 外部宽度 | J | J1 | P | 沥青 | 每米 数的部分 | 实际的安全 安装高度 H. | 最大线 电缆直径 Q（mm） | 负载 （kg/m） | 阻力链的安装尺寸 | ||
| H | D | K | ||||||||||||||
| X72-J35Q.3.75W | 75 | 35 | 75 | 50 | 92 | 50 | 50 | 55 | 56 | 18 | H+50 | 32 | 3 | 200 | 156 | 392 |
| 150 | 350 | 231 | 616 | |||||||||||||
