T11-C
SiRON
8471800000
关于选择
选择示例：T110-3-C使用EtherCat协议和Spring Termina L连接方法表示T1第二代BUS模块。
它的输入/输出特征是：16通道数字输入和16通道数字输出
表1：输入/输出特征
| 代码 | 输入 | 输出 |
| 3 | 16个通道数字输入 | 16个通道数字输出 |
| 4 | 32个通道数字输入 | 0频道数字输出 |
| 5 | 0频道数字输入 | 32个通道数字输出 |
| 6 | 8通道模拟输入（0-10V） | 0通道模拟输出 |
| 7 | 8通道模拟输入（0-20mA） | 0通道模拟输出 |
| 8 | 0通道模拟输入 | 8通道模拟输出（0-10V） |
| 9 | 0通道模拟输入 | 8通道模拟输出（0-20mA） |
规格
| 额定电压 | 24V DC（12～30V） |
| 当前的消费 | 60mA |
| 尺寸 | 80×75×38mm |
| 保护等级 | IP20 |
| 工作温度 | -20 ～60℃ |
| 存储温度 | -20 ～75℃ |
| 相对湿度 | 95％，无凝结 |
| 重量 | 130克 |
通信总线接口
| Ethercatethernet接口 | 界面 | 信号 | 信号定义 | ||
  | 1 | TX+ | 数据发送正端 | ||
| 2 | tx- | 数据发送负端 | |||
| 3 | RX+ | 获得积极的结尾 | |||
| 4 | / | / | |||
| 5 | / | / | |||
| 6 | rx- | 接收负端的 数据 | |||
| 7 | / | / | |||
| 8 | / | / | |||
| 连接器外壳 | PE | 底盘地面 | |||

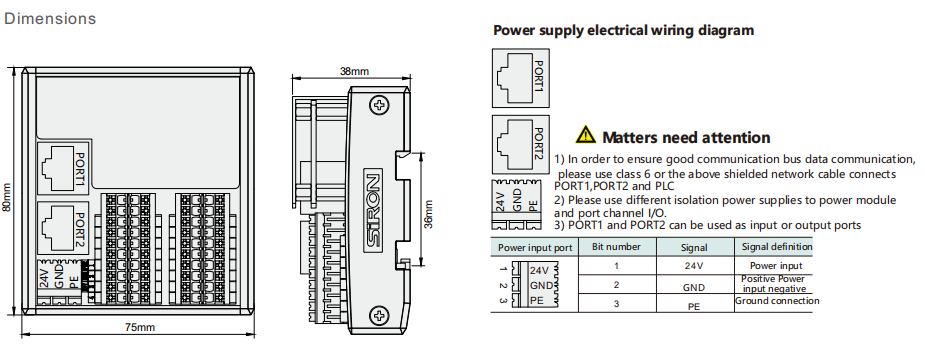

Dimensions

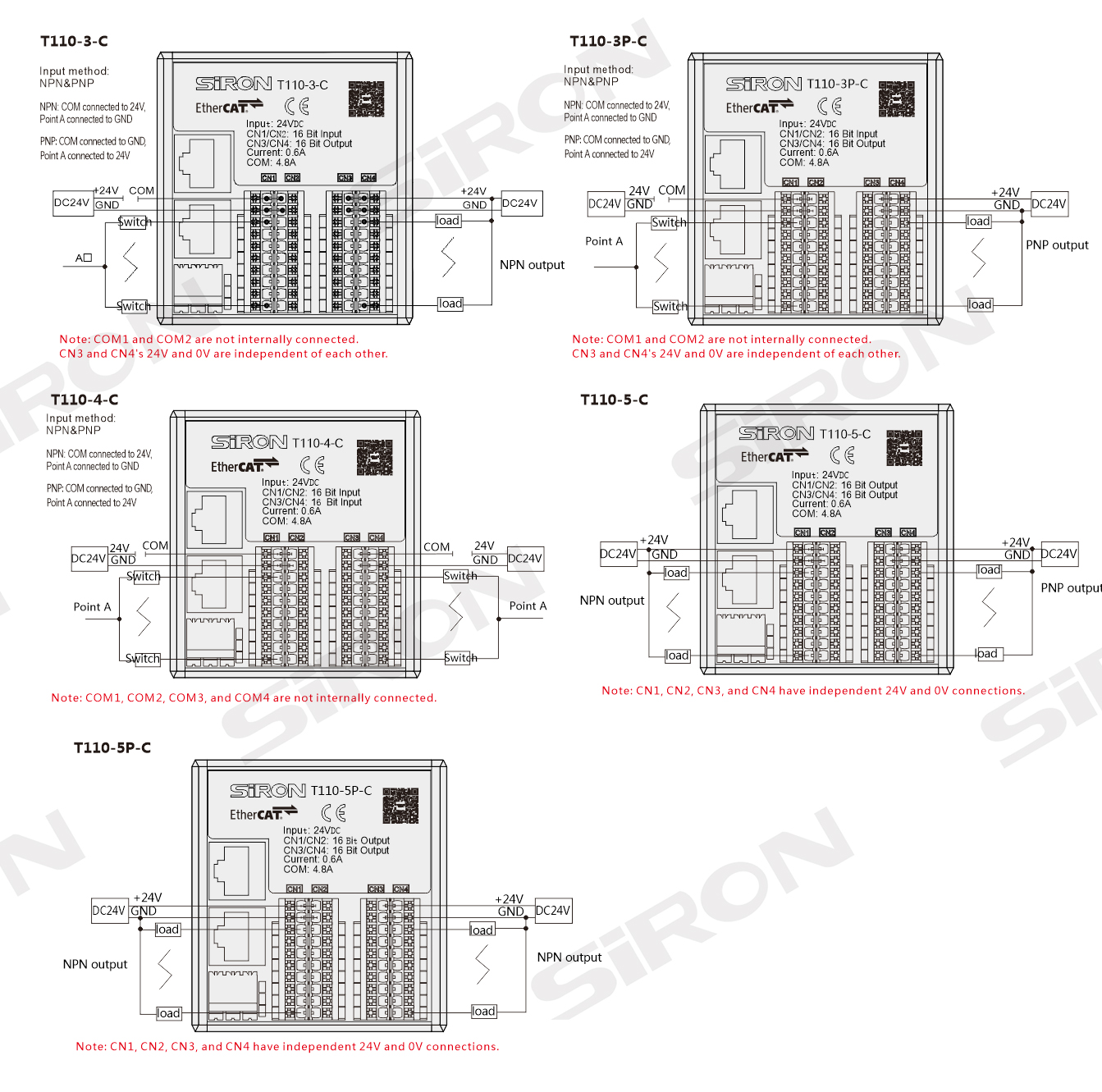

接线图

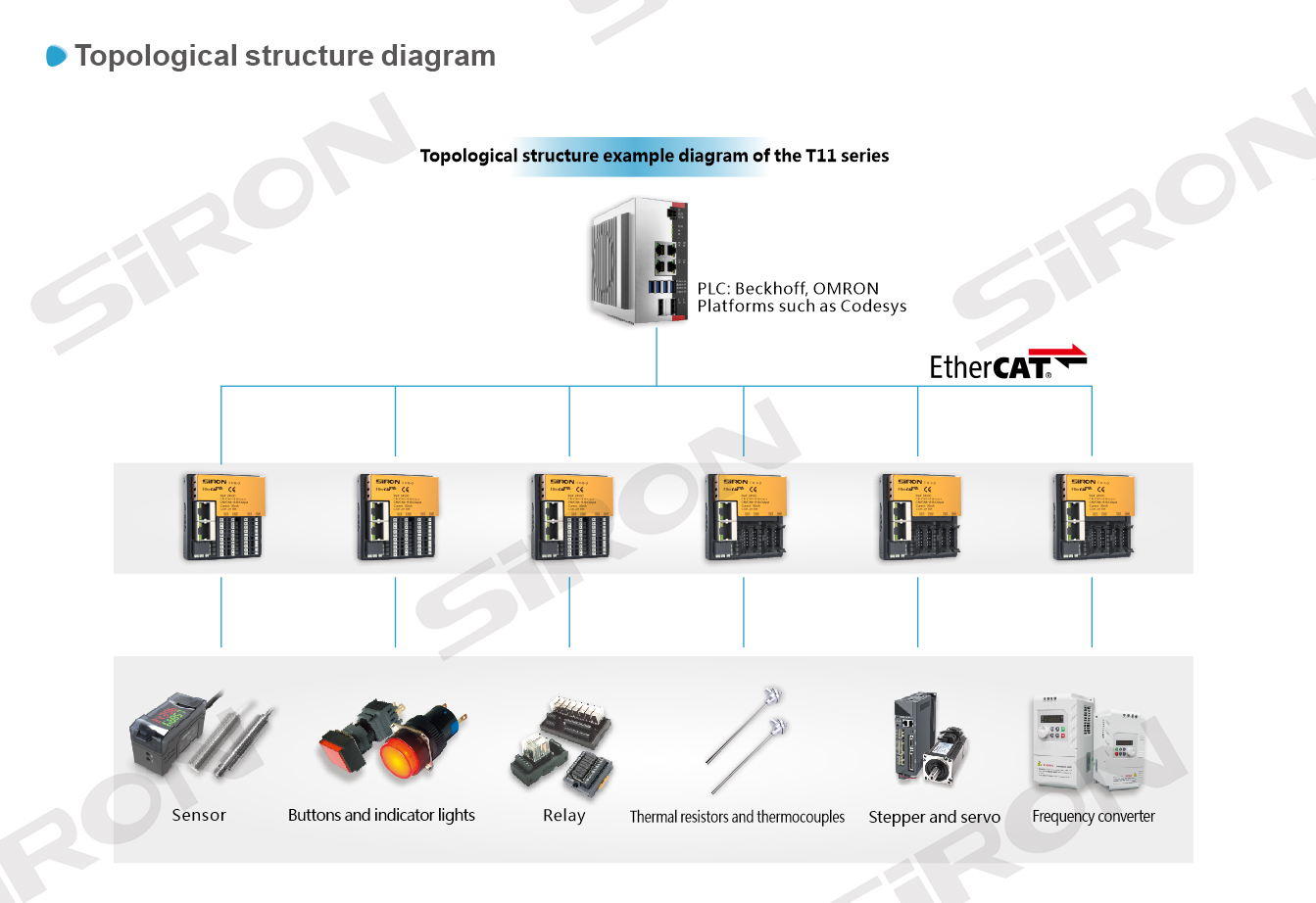

拓扑结构图
