| 状态: | |
|---|---|
Y00
SiRON
8536901100
用于选择

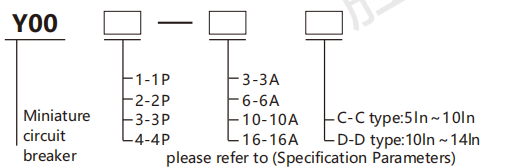

示例示例:Y001-3C指示:Y00系列微型电气断路器,1极额定电流3A,跳闸曲线C类型。 Y001-3D指示:Y00系列微型电气断路器,1杆,额定电流3A,跳闸曲线D类型
类型选择参考
| 模型 | Y00系列 | ||||||||||
| 两极的数量 | 1p、2p、3p、4p | ||||||||||
| 跳闸曲线 | C类型(5ln〜10Ln),d型(10ln〜14ln) | ||||||||||
| 额定电流 | 3a | 6a | 10a | 16a | 20a | 25a | 32a | 40a | 50a | 63a | |
| 接线 | 1 | 1 | 1.5 | 2.5 | 2.5 | 4 | 6 | 10 | 10 | 16 | |
| 标称电压 | 230V(1p、2p); 400 V(3p、4p) | ||||||||||
| 额定的短路断裂电流 | 6000a | ||||||||||
| 功率因数 | 0.65 ~0.7 | 0.75 ~0.8 | |||||||||
| 机械生活 | 不少于10,000次 | ||||||||||
| 电气生活 | 不少于4000次 | ||||||||||
| 额定功率 | 50Hz | ||||||||||
| 连接方式 | 电线和电缆(顶部连接,底部连接) | ||||||||||
Tripper动作 特征 | 时间延迟 | 1.13英寸≥1HNON跳闸 | |||||||||
| 1.45英寸<1h旅行 | |||||||||||
| 2.55in1 ~60Strip(IN≤32); 2.55in1 ~120Strip(LN> 32) | |||||||||||
瞬间 | 5in≥0.1S非绊倒;10LN <0.1S条(C) | ||||||||||
| 10LN≥0.1S非跳闸;14in <0.1S剥离(D) | |||||||||||

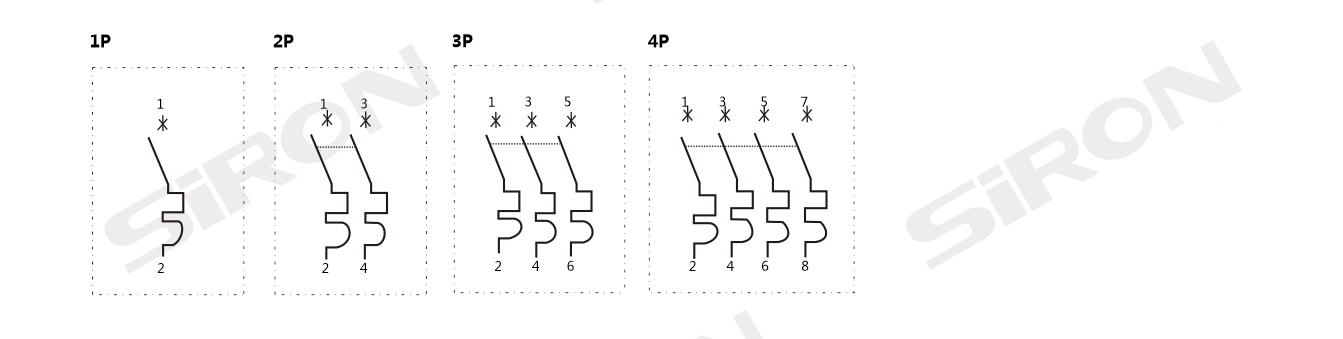

接线图
