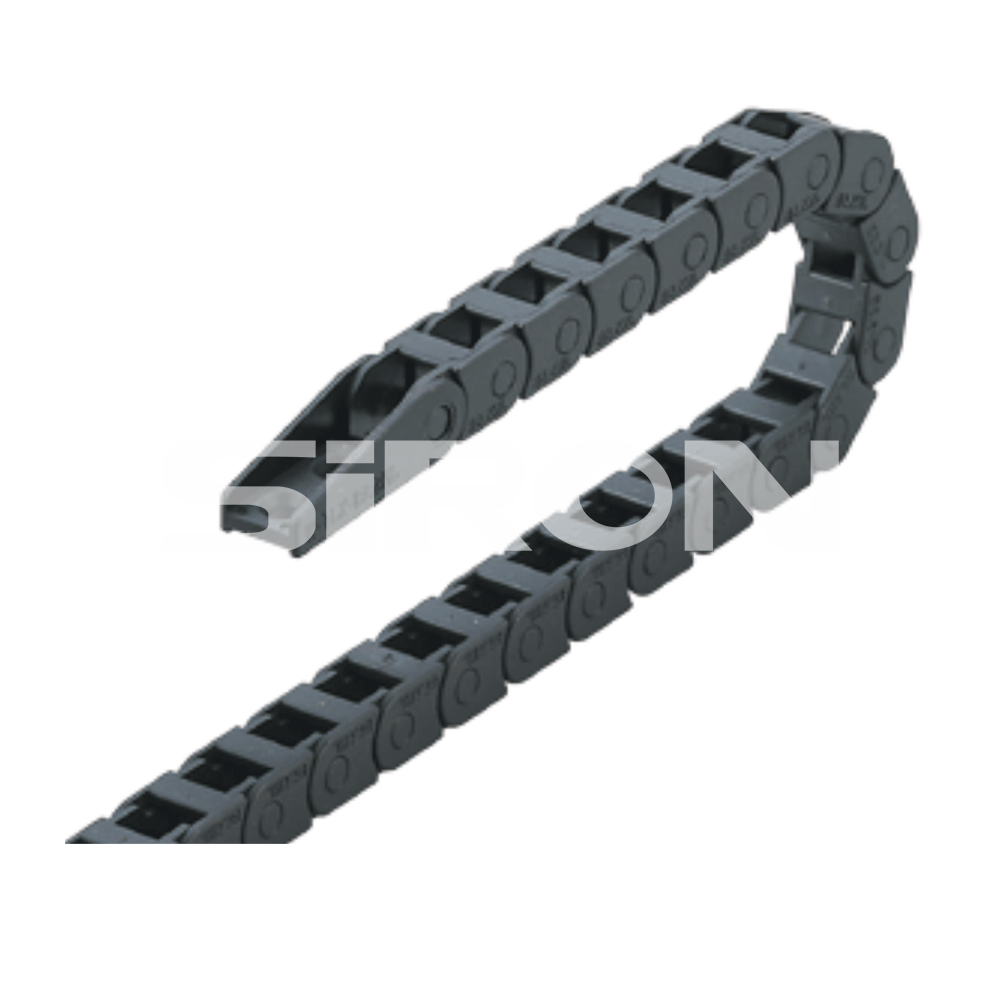

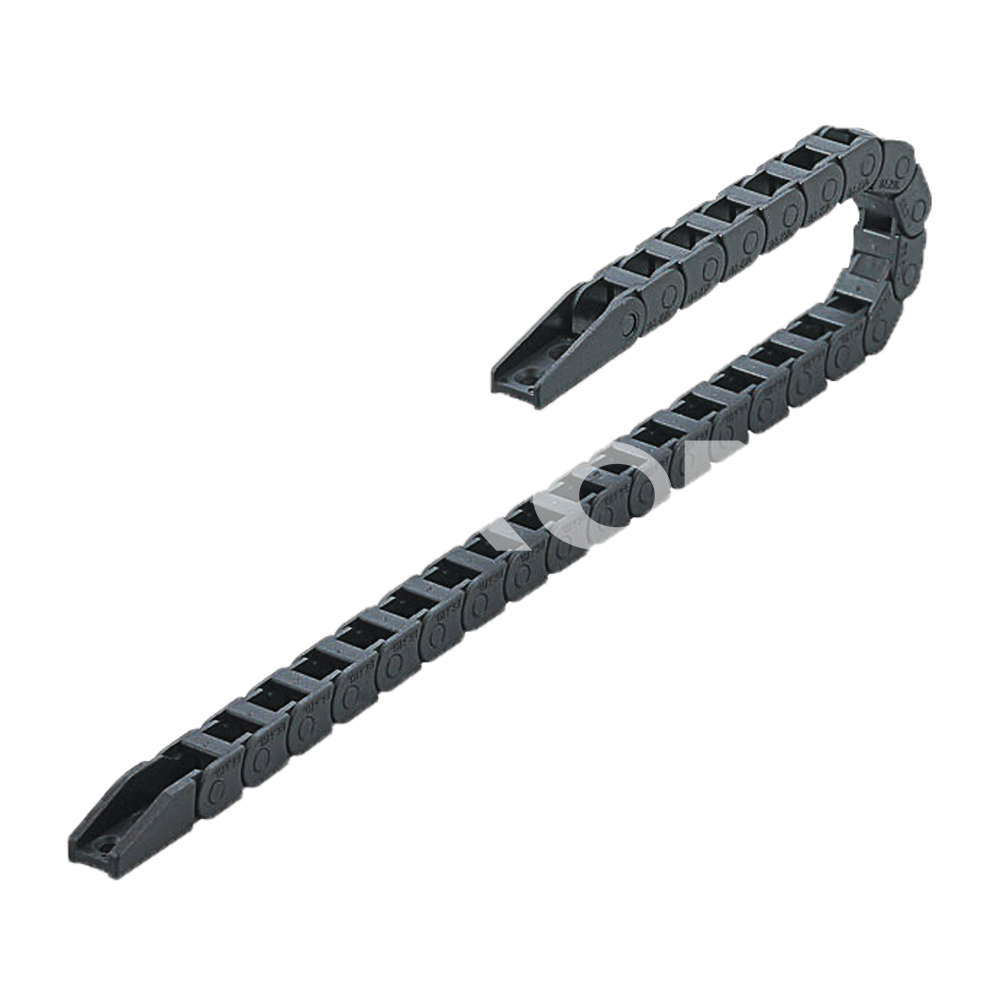

X70
SiRON
8544421100

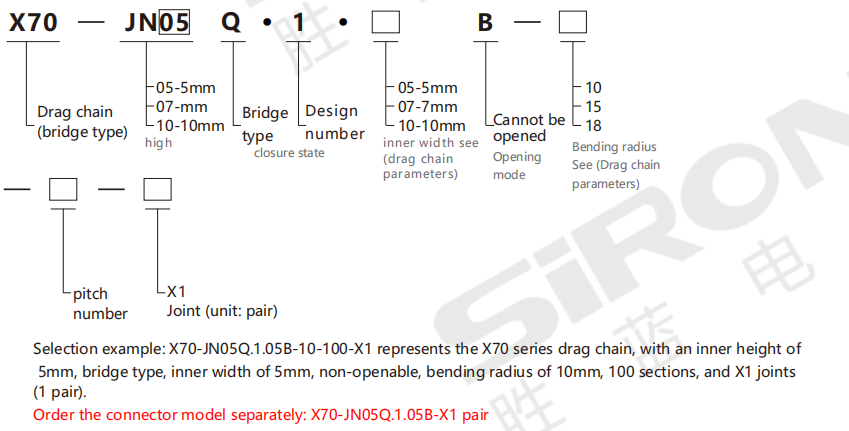

命令
牵引链尺寸桌子
| 模型 | 弯曲半径 r | 内部高度 | 内部宽度 | 外高度 | 外部宽度 | J | J1 | 沥青 | 每米 数的部分 | 实际安全 安装高度 h； | 最大线 电缆直径 Q（mm） | 负载， （kg/m） | 阻力链的安装尺寸拖链安装尺寸 | ||
| H | D | K | |||||||||||||
| X70-JN05Q.1.05B | 10 | 5 | 5 | 8 | 9 | 8 | 8 | 10 | 100 | H+8 | 3.5 | 0.2 0.25 | 28 | 24 | 60 |
| 15 | 38 | 29 | 70 | ||||||||||||
| 18 | 44 | 32 | 80 | ||||||||||||
| 28 | 64 | 42 | 110 | ||||||||||||
