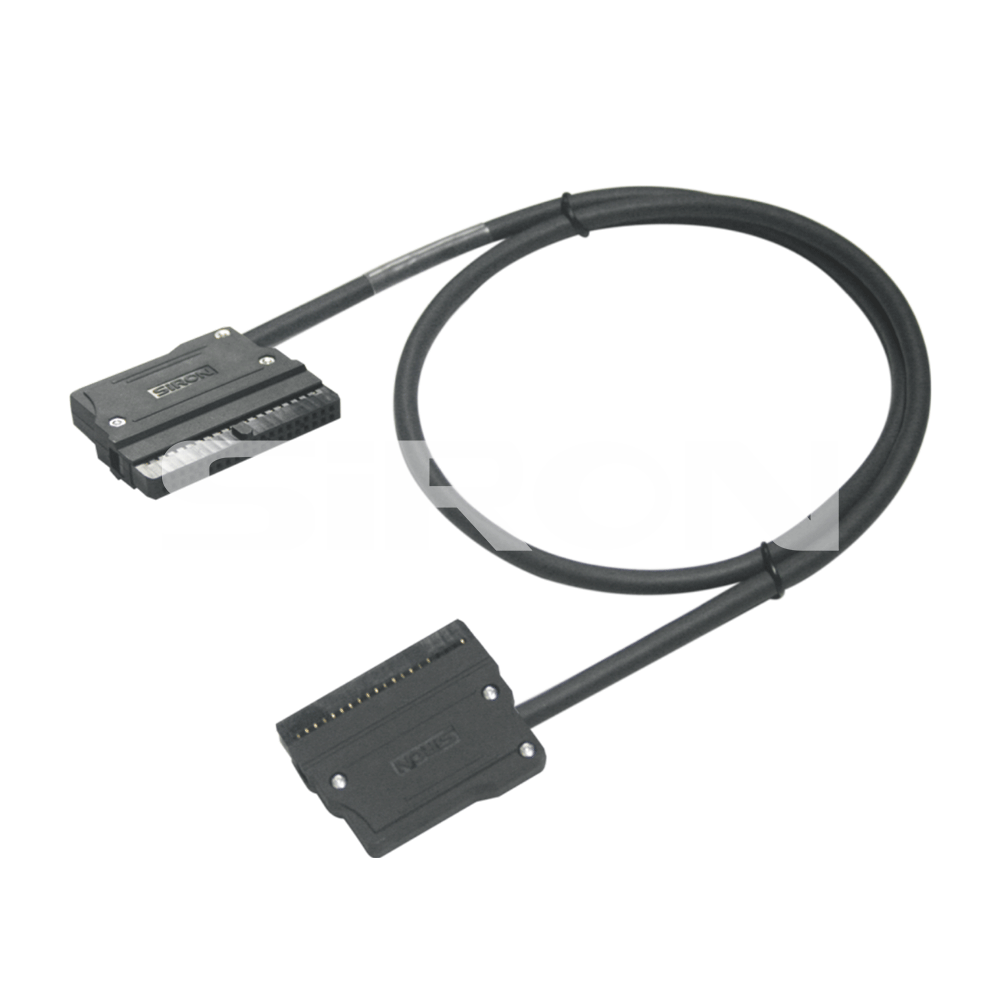

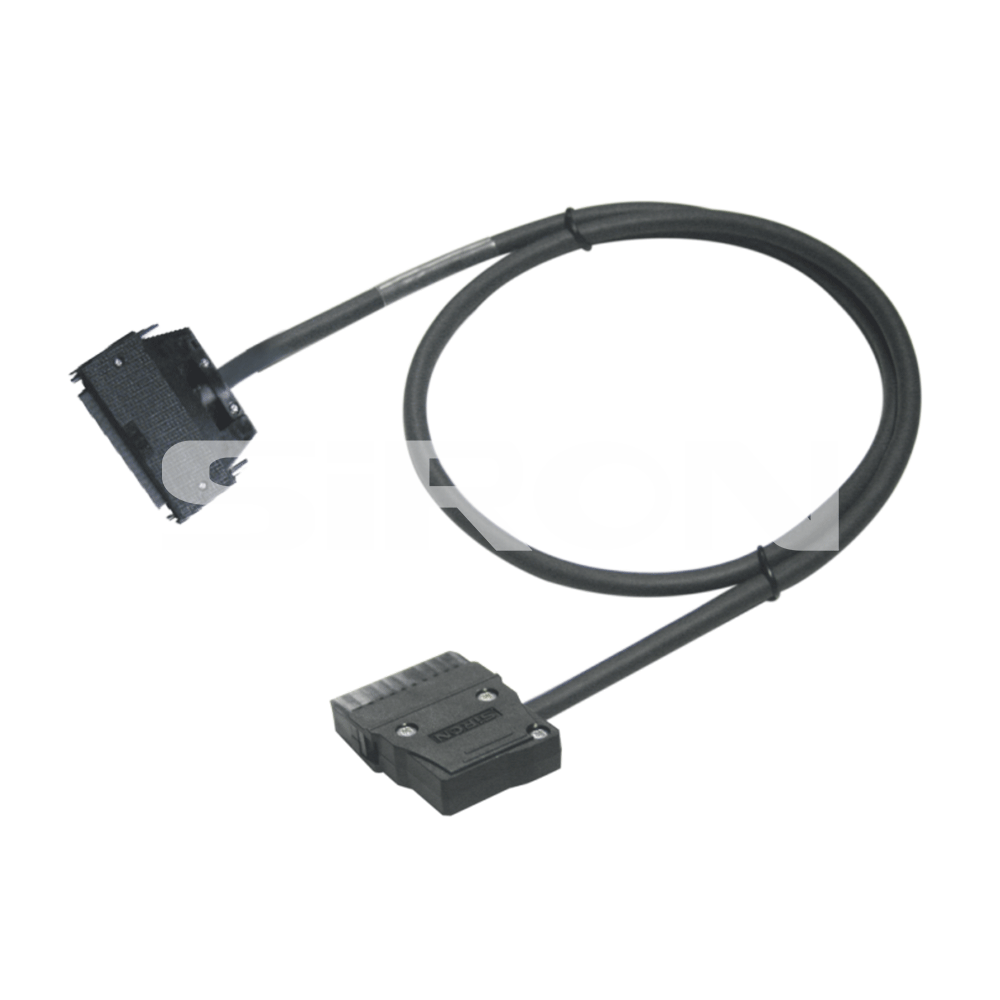

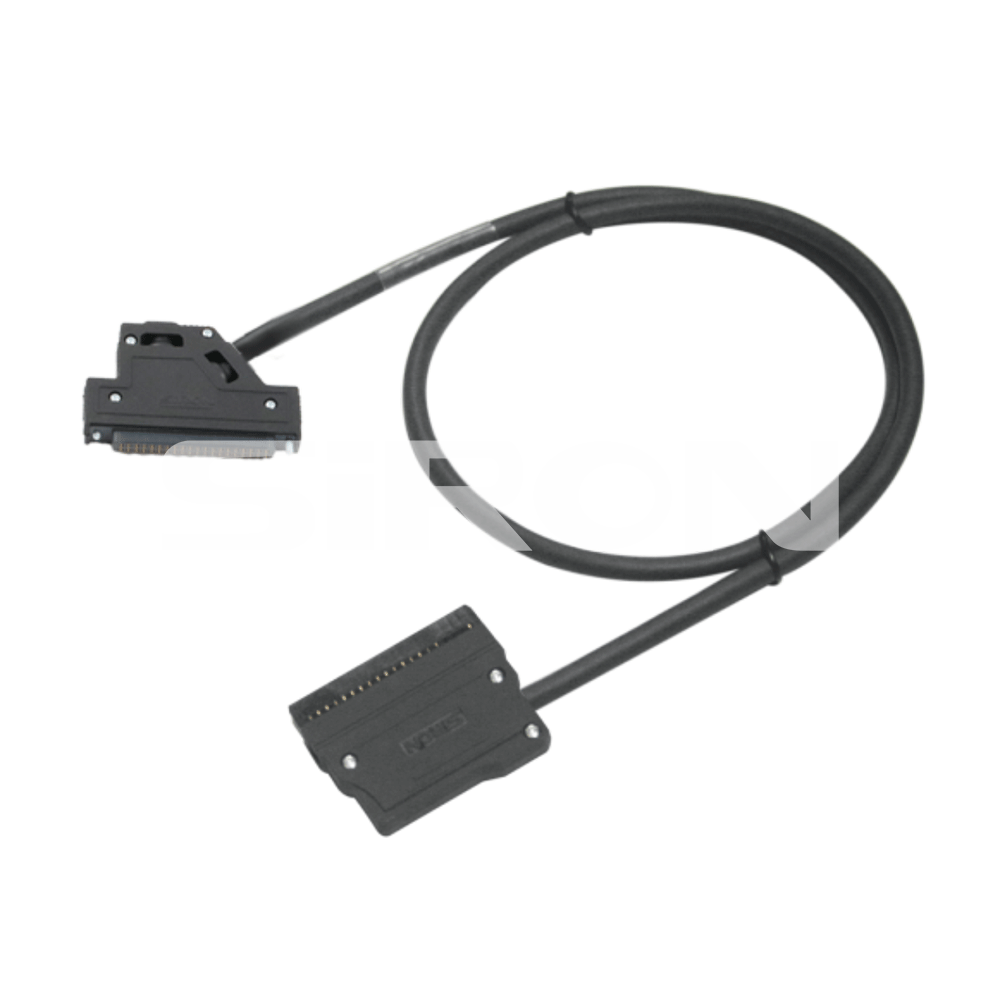

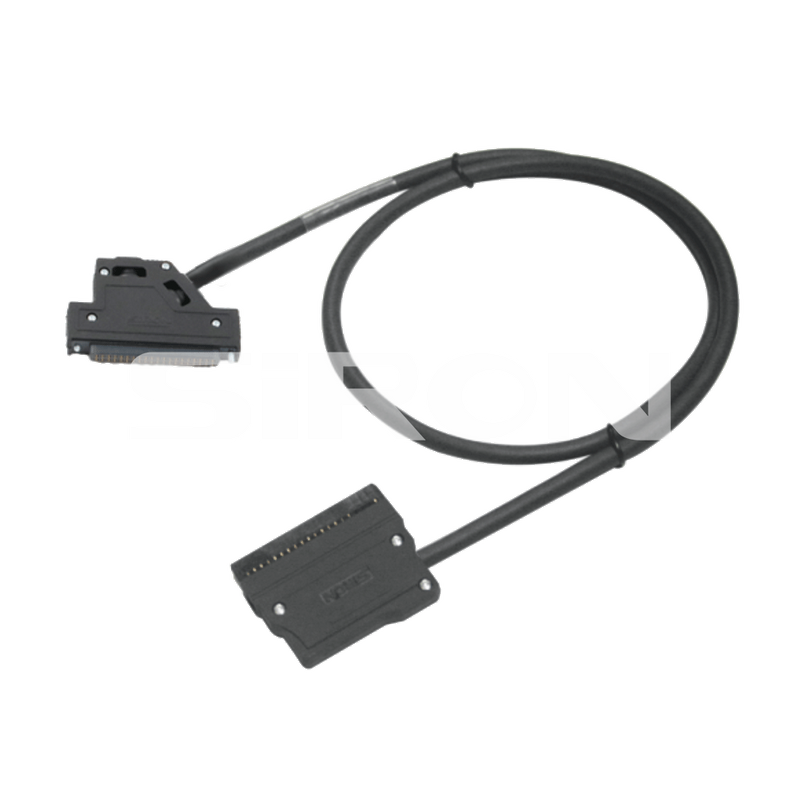

X215
SiRON
8544421100

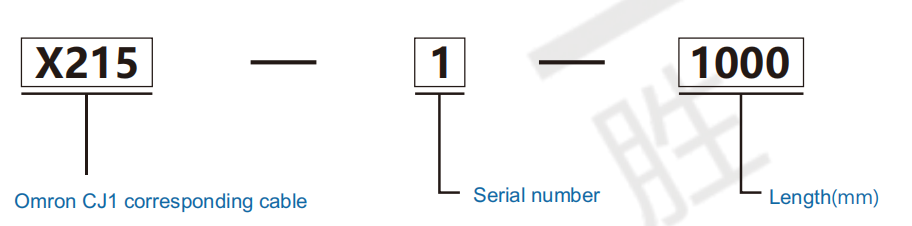

命令
注：以上为标准电缆型号。如果您需要屏蔽线，请在型号后面标注“S”。请联系销售人员了解更多详情。
端口对应列表
| 电缆规格 | AWG28 |
| 电线构成 | 7/0.127 |
| 导体和绝缘体材料 | 导体：软铜线；绝缘体：PE |
| 扭曲和抛光 | 填充：棉线；袋带纸胶带 |
| 外观条件涂料 | PVC |
| (20℃) 导体电阻和绝缘电阻 | 导体阻抗：低于239Ω/kN；绝缘电阻：高于50mΩ/kN |
| 耐电压（空气） AC500V/min | |
端口对应列表
模型 | 对应于CN1 | 对应于CN2 | 笔记 | ||||
| 制造商 | 模块 | 终端块 | |||||
| X215-1 | 奥隆 | CJ1W-MD232(IN) CJ1W-MD233(IN) | T004 T060 T010 Y318 Y444 Y448 | NPN连接 | |||
| X215-2 | CJ1-MD233(输出) NX-OD5121-5 | ||||||
| X215-3 | 奥隆 | CJ1W-ID232 CJ1 W-ID262 CJ1W-MD263(IN) CJ1W-MD563(IN) NX-ID6142-5 CJ1W-ID233 | T007 T063 T011 | NPN连接 | |||
| X215-3P | 奥隆 | CJ1W-ID232 CJ1 W-ID262 CJ1W-MD263(IN) CJ1W-MD563(IN) NX-ID6142-5 CJ1W-ID233 | T007-P T063 T011 | PNP 连接 | |||
| X215-4 | 奥隆 | CJ1W-OD233 CJ1W-MD563(输出) | CJ1W-OD263 CJ2W-OD234 | CJ1W-MD263(输出) NX-OD6121-5 | T007 T063 Y445 Y319 Y445 | NPN连接 | |
| CJ1W-OD232 CJ1W-OD262 006256-5 | T007-P T063 Y319 Y445 Y449 T011 | PNP 连接 | |||||
| X215-5 | 奥隆 | CJ1W-MD231(IN) | T004 T060 T010 | NPN连接 | |||
| X215-6 | 奥隆 | CJ1W-MD231(输出) | T004 T060 Y444 Y318 Y010 Y448 | NPN连接 | |||
| X215-7 | 奥隆 | | T007 T063 T011 | NPN 连接 | |||
| X215-7-P | 奥隆 | CS1W-ID231 CJ1W-ID261 CJ1W-ID231 | CS1W-MD261(输入) CS1W-MD262 | CS1W-MD561 NX-D6142-6 | T007 T063 T011 | PNP 连接 | |
| X215-8 | 奥隆 | CJ1 W-OD231 CS1W-MD261(输出) CJ1 W-OD261 | CS1 W-OD231 CS1W-OD261 CS1 W-MD561 | CJ1W-MD261(输出) NX-OD6121-6 | T007 T063 Y319 Y445 T011 | NPN连接 | |
| CS1W-OD262 CS1W-MD262 CS1W-OD232 | PNP 连接 | ||||||
| X215-9 | 奥隆 | CJ1W-NC113/213/413 | T066 T067 | 利用外部原始 | |||
| 收集器输出 | |||||||
| X215-10 | CJ1 W-NC133/233/433 | 使用外部原件 | |||||
