关于选择

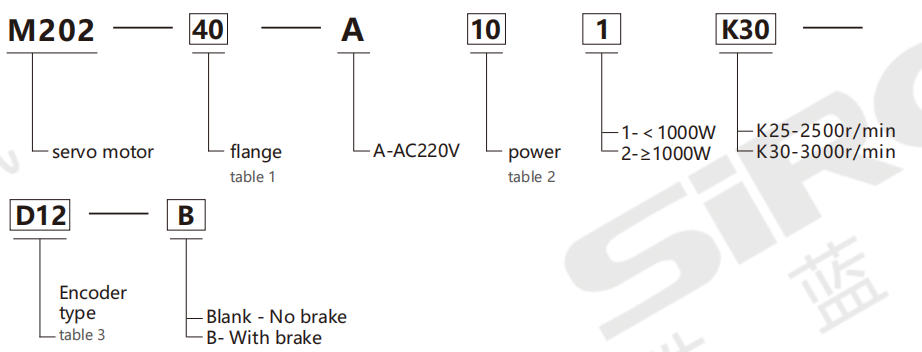

选择示例：M202-40-A101K30-D12-B代表M202系列伺服电动机，法兰尺寸为40mm，额定电压为AC220V，功率为100W，额定速度为3000R/min，磁性单转弯绝对值为17位，并进行制动器。
注意： 1，220V：功率可选范围为100W至1000W。 2，M202系列伺服电动机可以与M212E系列伺服驱动器匹配。
表1：法兰
| 代码 | 40 | 60 | 80 | |||
| 法兰尺寸 | 40mm | 60mm | 80mm | |||
表2：电源
100W ～1000W
| 代码 | 10 | 20 | 40 | 60 | 75 | 10 |
| 力量 | 100W | 200W | 400W | 600W | 750W | 1000W |
表3：编码器类型
| 代码 | D12 | D11 | ||||
| encodertype | 17位磁编码单转弯绝对值 | 17位磁编码多转弯绝对值 | ||||
规格
ⅰ、 40法兰（220V）
| 法兰系列 | 40 法兰 系列 | |
| 电机模型 | M202-40-A101K30-D12 | M202-40-A101K30-D11 |
| 额定功率 | 0.10 | |
| 额定电流 | 1.0 | |
| 额定速度 | 3000 | |
| 额定扭矩/峰值扭矩 | 0.32/0.96 | |
| 背部电动力 | 17.5 | |
| 扭矩系数 | 0.3 | |
| 转子惯性（无刹车） | 0.06×10-⁴ | |
| 电线阻力 | 14 | |
| 铅之间的电感 | 10 | |
| 极性对数 | 5 | |
| 电动机绝缘水平/保护水平 | F/IP65 类 | |
| 编码器电动机绕组 | pe u v w | |
| 编码器接线 | E-E+SD-0V SD ++ 5V PE 234 56 7 1 | |
| 操作环境 | 环境温度：-20℃至+40℃环境湿度：相对湿度<90％（在非冻结条件下） | |
| l没有刹车 | 81.5/101.5 | |
ⅱ、 60法兰（220V）
| 法兰系列 | 60个法兰系列 | |||||
| 电机模型 | M202-60-A201K30-D12 | M202-60-A201K30-D11 | M202-60-A401K30-D12 | M202-60-A401K30-D11 | M202-60-A601K30-D12 | M202-60-A601K30-D11 |
| 额定功率 | 0.20 | 0.40 | 0.60 | |||
| 额定电流 | 1.7 | 2.5 | 4.1 | |||
| 额定速度 | 3000 | 3000 | 3000 | |||
| 额定扭矩/峰值扭矩 | 0.64/1.91 | 1.27/3.81 | 1.9/5.7 | |||
| 背部电动力 | 33 | 31 | 32.5 | |||
| 扭矩系数 | 0.38 | 0.51 | 0.46 | |||
| 转子惯性（无刹车） | 0.38×10⁴ | 0.52×10⁴ | 0.75×10⁴ | |||
| 电线阻力 | 4.5 | 3.24 | 2.55 | |||
| 铅之间的电感 | 43 | 5.8 | 3.9 | |||
| 电常数 | 4.74 | 1.79 | 1.53 | |||
| 极性对数 | 5 | |||||
| 互助水平/保护水平 | F/IP65类 | |||||
| 编码器电动机绕组 | pe u v w | |||||
| 编码器接线 | ||||||
| 操作环境 | 环境温度：-20℃至+40℃环境湿度：相对湿度<90％（在非冻结条件下） | |||||
| lwithout/with刹车 | 76/106 | 92/122 | 110/140 | |||
ⅲ、80法兰（220V）
| 法兰 | 80法兰系列 | ||||
| 电机模型 | M202-80-A751K30-D12 | M202-80-A751K30-D11 | M202-80-A102K25-D12 M202-80-A102K25-D11 | M202-80-A102K30-D12 | M202-80-A102K30-D11 |
| 额定功率 | 0.75 | 1.0 | 1.0 | ||
| 额定电流 | 4.4/13.8 | 4.6/13.8 | 4.8/14.4 | ||
| 额定速度 | 3000 | 2500 | 3000 | ||
| 额定扭矩/峰值扭矩 | 2.39/7.17 | 3.82/11.64 | 3.2/9.6 | ||
| 落后力 | 34 | 54 | 42 | ||
| 扭矩系数 | 0.54 | 0.83 | 0.7 | ||
| 转子惯性（无刹车） | 1.48×10⁻⁴ | 2.27×10⁻⁴ | 2.4×10⁻⁴ | ||
| 电线阻力 | 1.08 | 2.4 | 1.4 | ||
| 铅之间的电感 | 42 | 9.5 | 7.2 | ||
| 极性对数 | 3.89 | 3.7 | / | ||
| 5 | |||||
| F/IP65类 | |||||
| pe u v w | |||||
| E-E+SD-ov SD ++ 5V PE 234 5 6 7 1 | |||||
| 操作环境 | 环境温度：-20℃至+40℃环境湿度：相对湿度<90％（在非冻结条件下） | ||||
| lwithout /with刹车 | 98.5/134 | 113/147 | 120/154 | ||
应用
锂电池行业的应用
CNC MACHI的应用程序应用于锂电池行业NE工具
Dimensions
