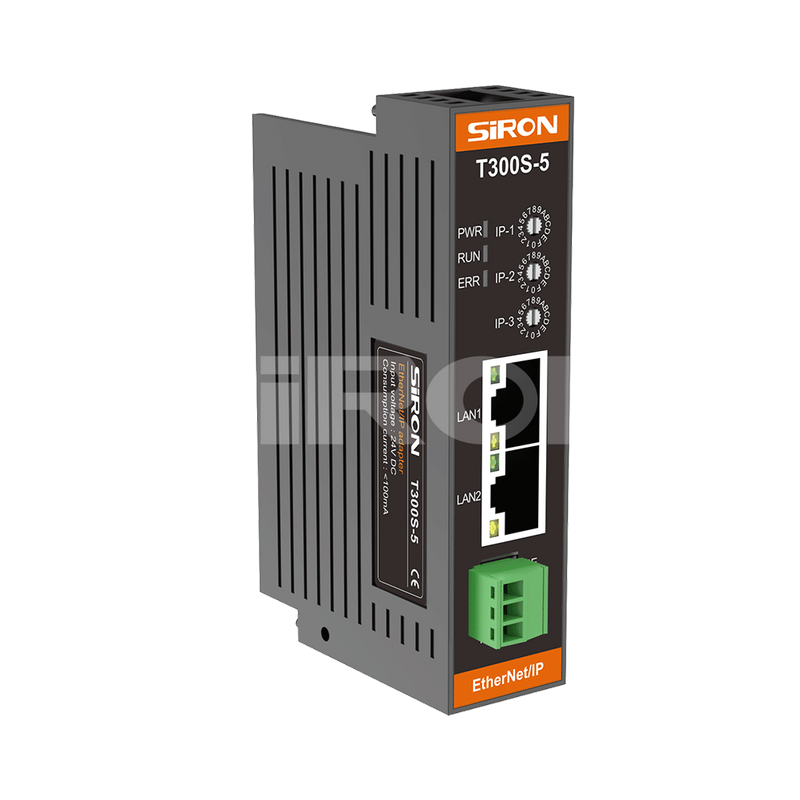

T300-5
SiRON
8517623990
关于选择

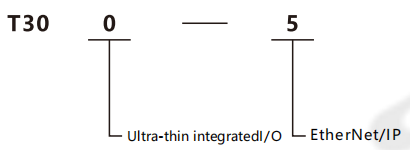

示例：T300-5表示超薄的集成I/O系列，并且耦合器协议是以太网/IP。

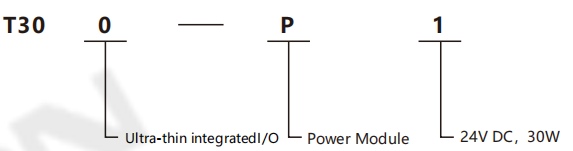

示例：T300-P1代表超薄的集成I/O系列，功率模块，24VDC，30W。
规格
| 模型 | T300-5 | 模型 | T300-P1 | |
| 总线协议 | 以太网/IP | 工作电源 | DC24V | |
| 连接模式 | 2*RJ45 | 输出电压 | DC24V | |
| 沟通率 | 100MB/s | 输出级别 | Max1.25a | |
| 通信距离 | 100m（车站距离） | 电压误差 | ±3％ | |
| 额定输入电压 | DC 24V | 连锁率 | 50MVP-P | |
| 有效的电源范围 | DC 18 ～36V | 工作温度范围 | 0〜50℃ | |
| 电隔离 | AC500V | 存储温度范围 | -20 ～125℃ | |
| 电源状态显示 | Greenrun LED灯 | |||
| 网络端口指示 （有数据交换时Blnking） | 绿色Link1 LED灯对应LAN1 绿色 Link2 LED 灯对应 LAN2 | |||
环境条件
运输/存储 | 温度 | -40 ～70℃ |
| 气压 | 1080 ～660HPA（相应的高度IS-1000+3500m） | |
| 相对湿度 | 10 ～95％，非冷凝 | |
| 落下 | 1m，10次，运输套餐 | |
| 工作时间 | 温度 | 水平安装：0 ～60℃;垂直安装：0 ～40℃ |
| 气压 | 1080〜795HPA（相应的高度IS-1000+2000m） | |
| 相对湿度 | 10～95％，非冷凝 | |
| 严重的浓度 环境污染物 | 低盐雾，湿度，尘雾和其他环境 S02 <0.5ppm，相对湿度<60％，无辅助的 H2S <0.1ppm，相对湿度<60％，无调 |

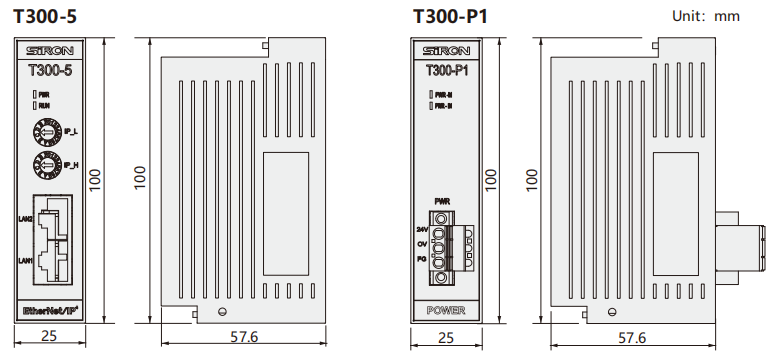

Dimensions
通信总线接口
绿色RJ45通讯接口定义如下：
| 信号说明 | 描述 | |
| 1 | TD+ | 发送信号+ |
| 2 | TD- | 发送信号—— |
| 3 | CT | 中心抽头 |
| 4 | 数控 | 预订 |
| 5 | CT | 中心抽头 |
| 6 | 研发+ | 发送信号+ |
| 7 | RD- | 发送信号—— |
| 8 | GND | 内部 |
系统指示灯定义
| 描述 | 颜色 | |
| 跑步 | 系统正常运行时运行指示灯亮 | 绿色的 |
| 链接1 | 系统上电时，工作指示灯亮 。有数据交换时闪烁 | 绿色的 |
| 链接2 |
Dip 开关 设置 IP 地址
| 倾角开关 | IP1 | IP0 | ||||||
| 序列号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 对应位 | 位7 | 位6 | 位5 | 位4 | 位3 | 位2 | 位1 | 位0 |
IP地址为192.168.0.IP1+IP0
IP1和IP0分别由图中8位（一个字节，二进制为m）拨码开关设置
例如：设置IP 192.168.0.13：
拓扑结构图
