x220
SiRON
电缆规格
电缆规格 | AWG28 |
| 电线构成 | 7/0.127 |
导体和绝缘体材料 | 导体：软铜线绝缘子：PE |
扭曲和抛光 | 填充：棉线包装胶带：纸带 |
外观条件涂料 | PVC |
导体电阻和绝缘性 | 导体阻抗：低于239Ω/kN；绝缘电阻：高于50Ω2/kN |
| 电压阻力（空气） | AC500V/min |

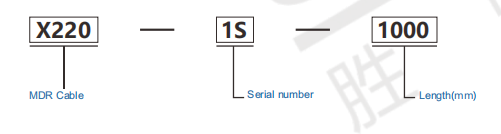

例子
注意：以上是标准型号。如果另一侧需要一条松动的线，请在模型后添加“ d ”。有关详细信息，请咨询相关的销售人员。

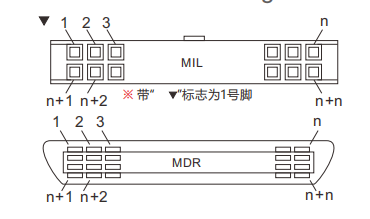

孔布置表
Siron Company的孔位置安排计划定义了标准的顺序，不同制造商的孔位置订单的女性头侧可能会有所不同，当使用时，请注意检查。
端口对应列表
桌子上提到的所有产品均由Siron Company所有，请参考T系列的相对规格综合目录
模型 | 对应于CN1 | 对应于CN2 |
| 品牌 | 终端块 | |
X220-1S | 松下 钥匙 Yaskawa 富士 三角洲 Sanyo ab 三菱 | T064 T234 |
x220-3s | T022 T032 | |
X220-4S | T235 | |
X220-5S | - | |
X220-8 | T232 | |
| X220-9S | T233 |

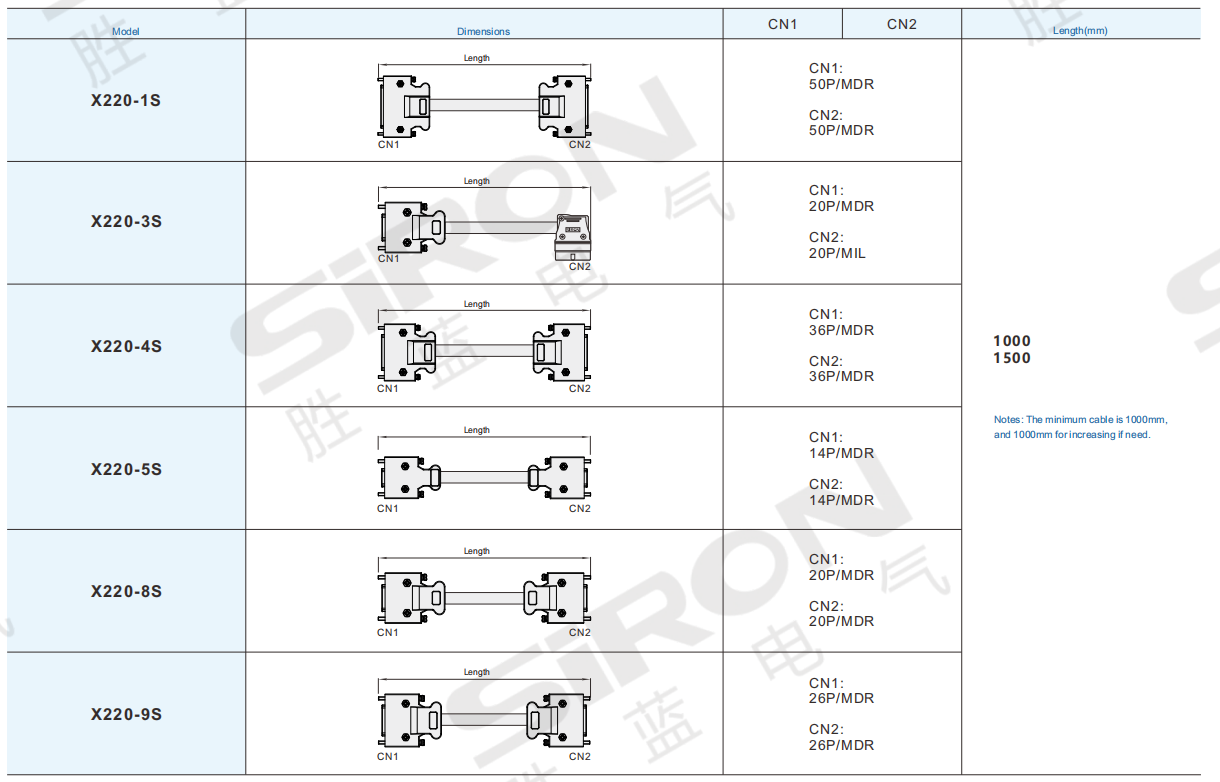

大纲
在图纸上，CN1指的是PLC，CN2指的是终端块。

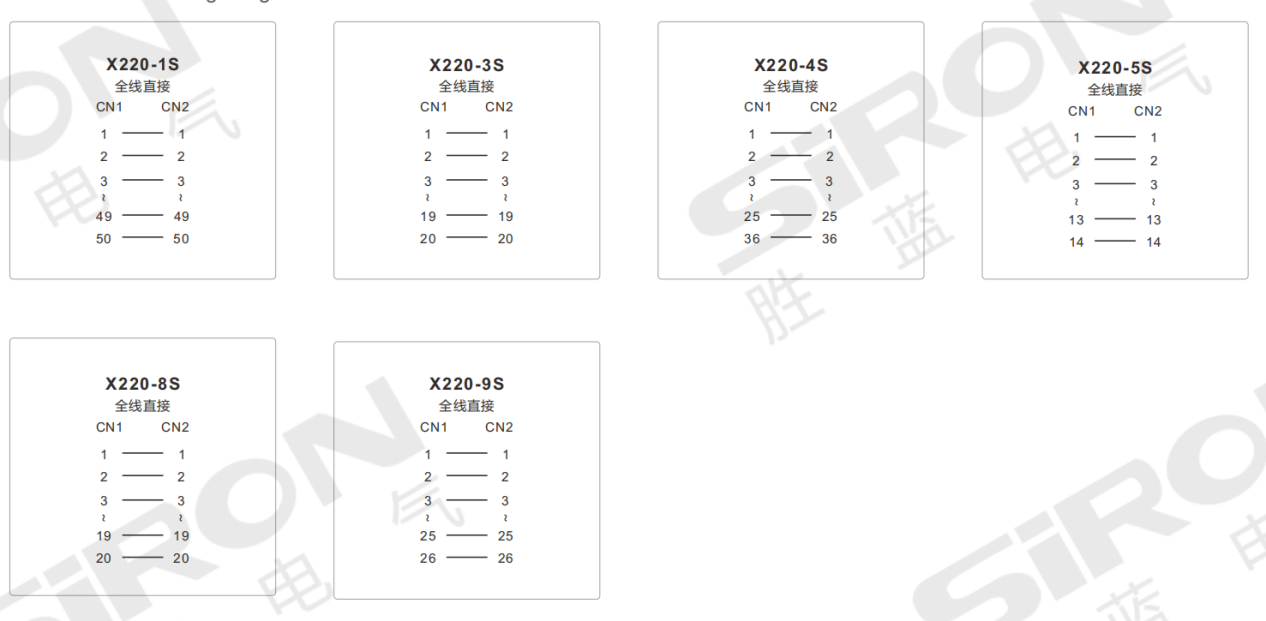

接线图
