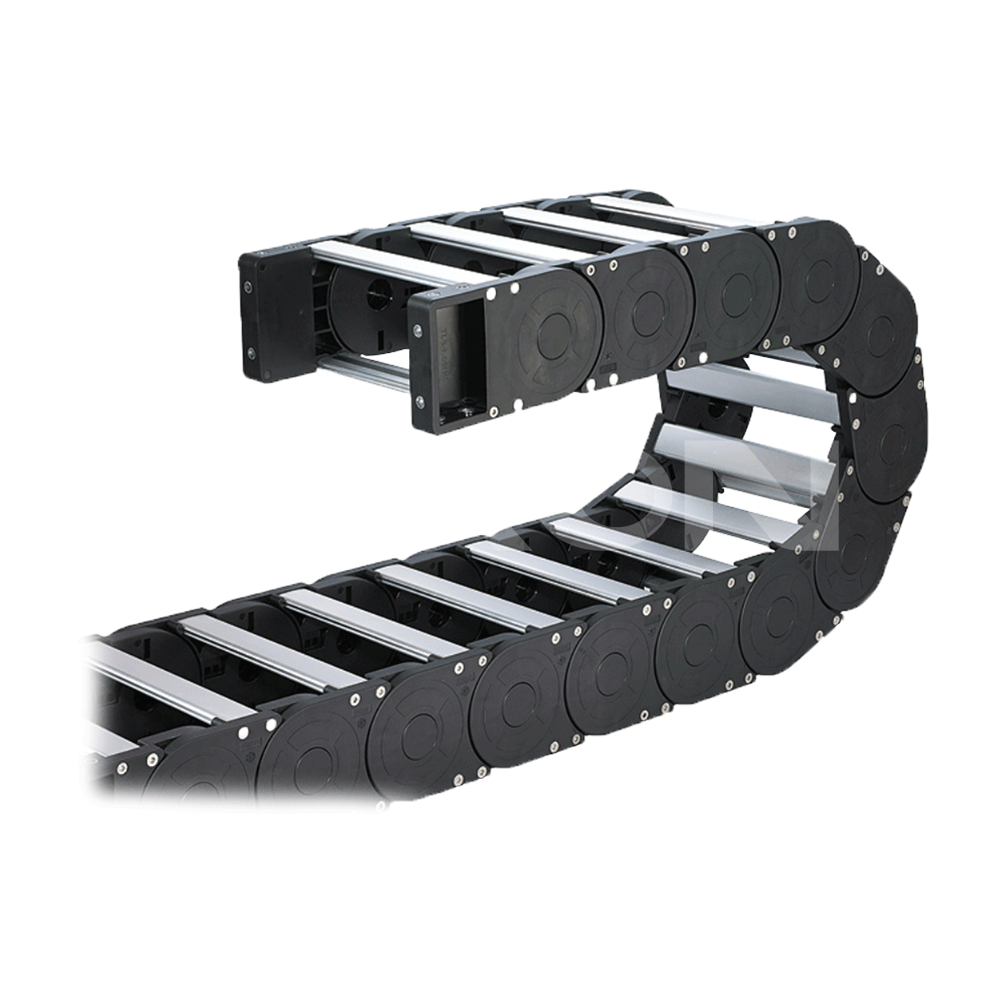

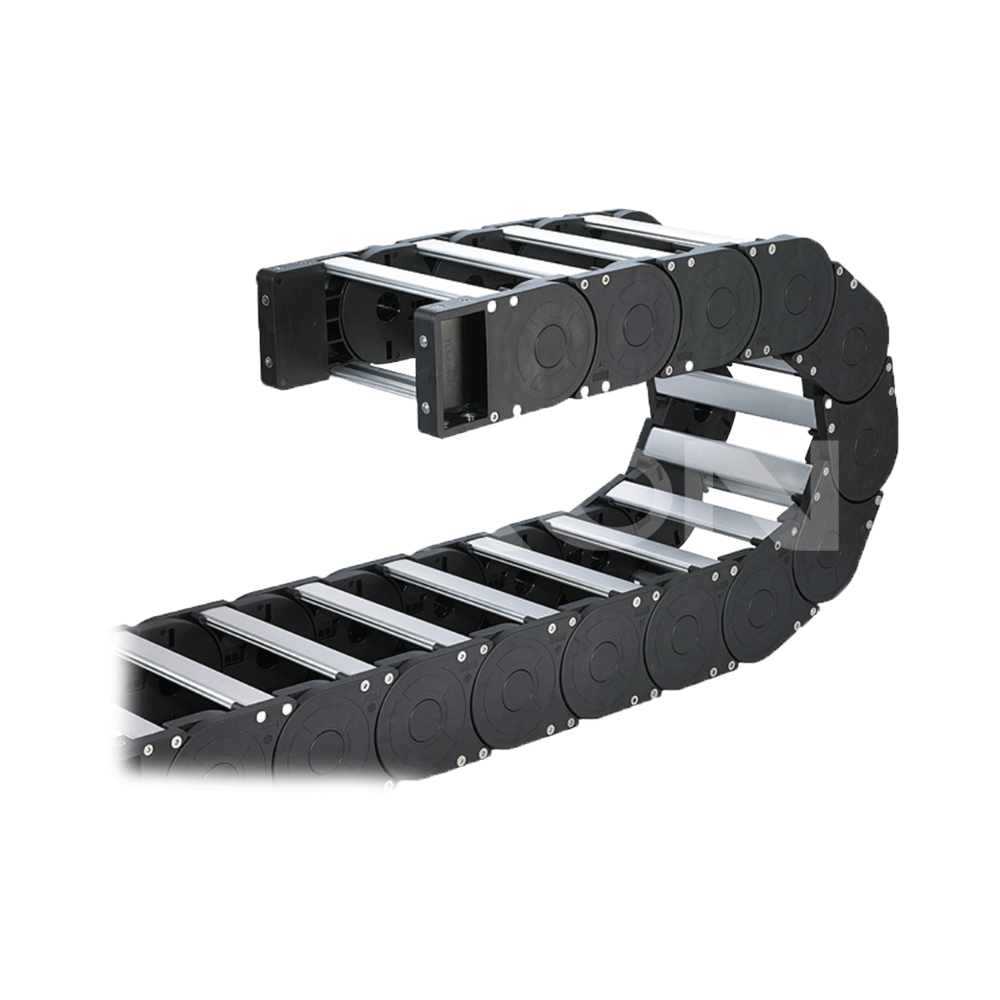

X70
SiRON
8544421100
命令

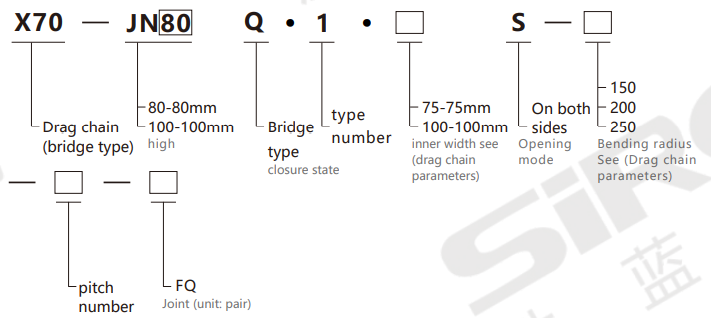

选择示例：X70-JN80Q.1.75S-150-9-FQ表示X70系列拖曳链，内部高度为80mm，桥式类型。Inner宽度75mm，双面开口，弯曲半径150mm，9个截面，9个截面，FQ接头（1对）。
分别订购连接器模型：X70-JN80Q.1.75S-FQ 1对
牵引链尺寸桌子
| 模型 | 弯曲半径 r | 内部高度 | 内部宽度 | 外部高 | 外部宽度 | J | J1 | 沥青 | 每米 数的部分 | 实际的安全 安装高度 h₆ | 最大电线 直径 Q（mm） | 负载， （kg/m） | 阻力链的安装尺寸 | ||
| H | D | K | |||||||||||||
| X70-JN80Q1.75S | 150 | 80 | 75 | 108 | 127 | 108 | 45 | 111 | 9 | H+45 | 75 | 70 | 408 | 315 | 777 |
| 200 | 508 | 365 | 888 | ||||||||||||
| 250 | 608 | 415 | 1110 | ||||||||||||
| 300 | 708 | 465 | 1221 | ||||||||||||
| 350 | 808 | 515 | 1332 | ||||||||||||
| 400 | 908 | 565 | 1554 | ||||||||||||
| 500 | 1108 | 665 | 1887 | ||||||||||||
| X70-JN80Q1.100S | 150 | 100 | 152 | 408 | 315 | 777 | |||||||||
| 200 | 508 | 365 | 888 | ||||||||||||
| 250 | 608 | 415 | 1110 | ||||||||||||
| 300 | 708 | 465 | 1221 | ||||||||||||
| 350 | 808 | 515 | 1332 | ||||||||||||
| 400 | 908 | 565 | 1554 | ||||||||||||
| 500 | 1108 | 665 | 1887 | ||||||||||||
| X70-JN80Q1.125S | 150 | 125 | 177 | 408 | 315 | 777 | |||||||||
| 200 | 508 | 365 | 888 | ||||||||||||
| 250 | 608 | 415 | 1110 | ||||||||||||
| 300 | 708 | 465 | 1221 | ||||||||||||
| 350 | 808 | 515 | 1332 | ||||||||||||
| 400 | 908 | 565 | 1554 | ||||||||||||
| 500 | 1108 | 665 | 1887 | ||||||||||||
| X70-JN80Q1.150S | 150 | 150 | 202 | 408 | 315 | 777 | |||||||||
| 200 | 508 | 365 | 888 | ||||||||||||
| 250 | 608 | 415 | 1110 | ||||||||||||
| 300 | 708 | 465 | 1221 | ||||||||||||
| 350 | 808 | 515 | 1332 | ||||||||||||
| 400 | 908 | 565 | 1554 | ||||||||||||
| 500 | 1108 | 665 | 1887 | ||||||||||||
| X70-JN80Q.1.200S | 150 | 200 | 252 | 408 | 315 | 777 | |||||||||
| 200 | 508 | 365 | 888 | ||||||||||||
| 250 | 608 | 415 | 1110 | ||||||||||||
| 300 | 708 | 465 | 1221 | ||||||||||||
| 350 | 808 | 515 | 1332 | ||||||||||||
| 400 | 908 | 565 | 1554 | ||||||||||||
| 500 | 1108 | 665 | 1887 | ||||||||||||
