M206
SiRON
8503009090
关于选择

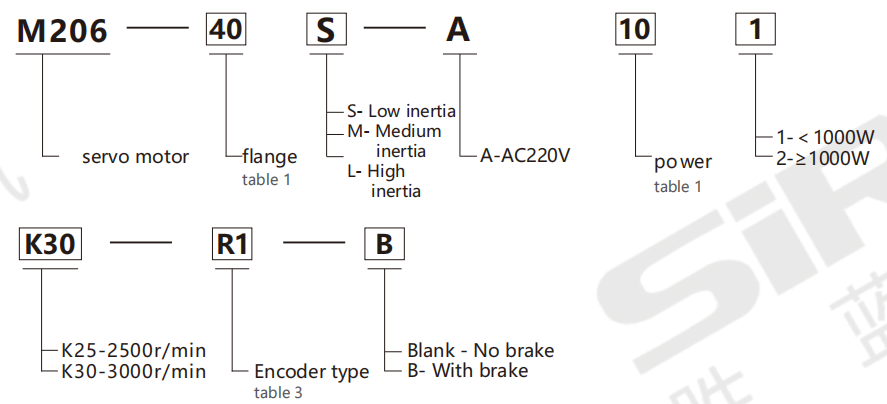

选择示例:M206-40S-A101K30-R1-B代表M206系列伺服电机,法兰尺寸为40mm, 低惯性的惯性规范,额定电压的AC220V的额定电压,100W的功率,100W,额定速度为3000R/min/min/min/min/min/min/min/min/min/min,是1 7-Bit磁编码编码递增类型和Brake。
注意:1。220V:功率可选范围为100W至1000W。
2。M206系列伺服电机可以与M216E系列伺服驱动器匹配
表1:法兰
| 代码 | 40 | 60 | 80 | |||
| 法兰尺寸 | 40mm | 60mm | 80mm | |||
表2:电源
100W ~1000W
| 代码 | 10 | 20 | 40 | 60 | 75 | 10 |
| 力量 | 100W | 200W | 400W | 600W | 750W | 1000W |
表3:编码器类型
| 代码 | R1 | D11 | ||||
| encodertype | 17位磁编码单转弯绝对值 | 17位磁编码多转弯绝对值 | ||||
规格

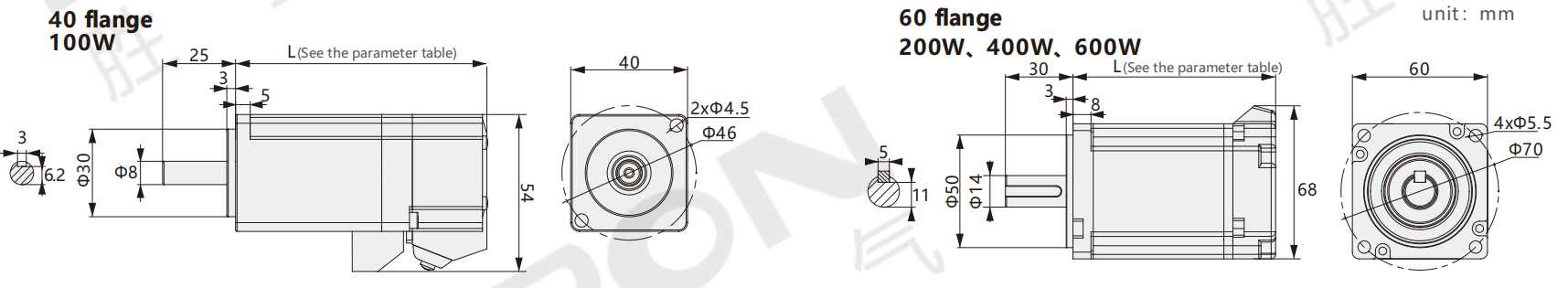

ⅰ、 40法兰(220V)
| 法兰系列 | 40法兰系列 | |
| 电机模型 | M206-40S-A101K30-R1 | M206-40S-A101K30-D11 |
| 额定功率 | 0.10 | |
| 额定电流 | 1.1 | |
| 额定速度 | 3000 | |
| 额定扭矩/峰值扭矩 | 0.32/0.95 | |
| 背部电动力 | 20 | |
| 扭矩系数 | 0.29 | |
| 转子惯性(无刹车) | 0.06×10⁻⁴ | |
| 绕组(线至线)电阻 | 10.5 | |
| 绕组(线与线)电感 | 8.9 | |
| 电常数 | 0.85 | |
| 重量 | 0.8 | |
| 极性对数 | 5 | |
| 电动机绝缘水平 | F级 | |
| 保护水平 | IP65 | |
| l没有/刹车 | 86.5/119.5 | |
| 惯性类型 | 低惯性电机 | |
ⅱ、 60法兰(220V)
法兰系列 | 60法兰系列 | |||||
| 电机模型 | M206-60S-A201K30-R1 | M206-60S-A201K30-D11 | M206-60S-A401K30-R1 | M206-60S-A401K30-D11 | M206-60S-A601K30-R1 | M206-60S-A601K30-D11 |
额定功率 | 0.20 | 0.40 | 0.60 | |||
| 额定电流 | 1.6 | 2.5 | 3.3 | |||
| 额定速度 | 3000 | 3000 | 3000 | |||
| 额定扭矩/峰值扭矩 | 0.637/1.92 | 1.27/3.81 | 1.91/5.73 | |||
| 背部电动力 | 29.3 | 31.2 | 34.5 | |||
| 扭矩系数 | 0.4 | 0.5 | 0.75 | |||
| 转子惯性(无刹车) | 0.3×10⁻⁴ | 0.52×10⁴ | 0.58×10⁻⁴ | |||
| 绕组(线至线)电阻 | 8.9 | 3.5 | 3.4 | |||
| 绕组(线与线)电感 | 13.5 | 5.8 | 6.4 | |||
| 电常数 | 1.52 | 1.66 | 1.88 | |||
| 重量 | 0.72 | 1.06 | 1.2 | |||
| 极性对数 | 5 | |||||
| 电动机绝缘水平 | F级 | |||||
| 保护水平 | IP65 | |||||
| lwithout /with刹车 | 72/120 | 90/120 | 97/130 | |||
| 惯性类型 | 低惯性电机 | |||||

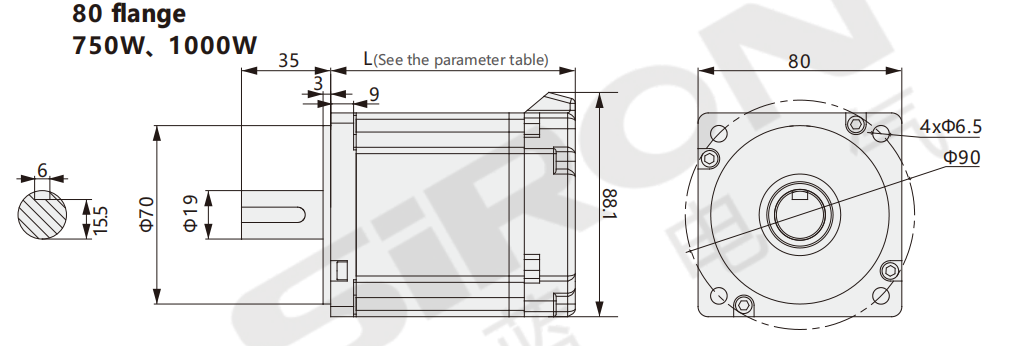

ⅲ、80法兰(220V)
| 法兰系列 | 80法兰系列 | |||
| 电机模型 | M206-80S-A751K30-R1 | M206-80S-A751K30-D11 | M206-80S-A102K25-R1 | M206-80S-A102K25-D11 |
| 额定功率 | 0.75 | 1.0 | ||
| 额定电流 | 4.5 | 4.6 | ||
| 额定速度 | 3000 | 2500 | ||
| 额定扭矩/峰值扭矩 | 2.39/7.17 | 4.0/11.46 | ||
| 峰值电流 | 13.5 | 13.8 | ||
| 背部电动力 | 32.8 | 50.8 | ||
| 扭矩系数 | 0.53 | 0.83 | ||
| 转子惯性(无刹车) | 1.5×10⁻⁴ | 2.2×10⁴ | ||
| 绕组(线至线)电阻 | 1.2 | 23 | ||
| 绕组(线与线)电感 | 4.2 | 9.6 | ||
| 电常数 | 3.5 | 4.2 | ||
| 重量 | 2.05 | 2.75 | ||
| 极性对数 | 5 | |||
| 电动机绝缘水平 | F级 | |||
| 保护水平 | IP65 | |||
| lwithout /with刹车 | 96/133 | 116/143 | ||
| 惯性类型 | 低惯性电机 | |||
应用

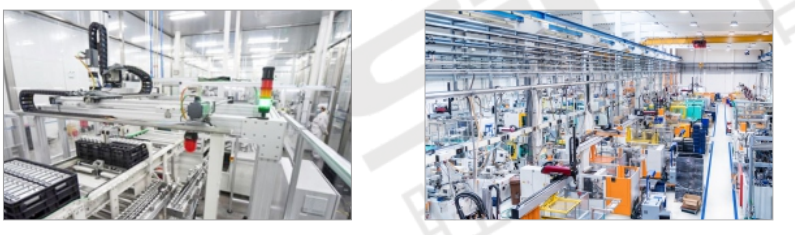

锂电池行业的应用
CNC MACHI的应用程序应用于锂电池行业NE工具
