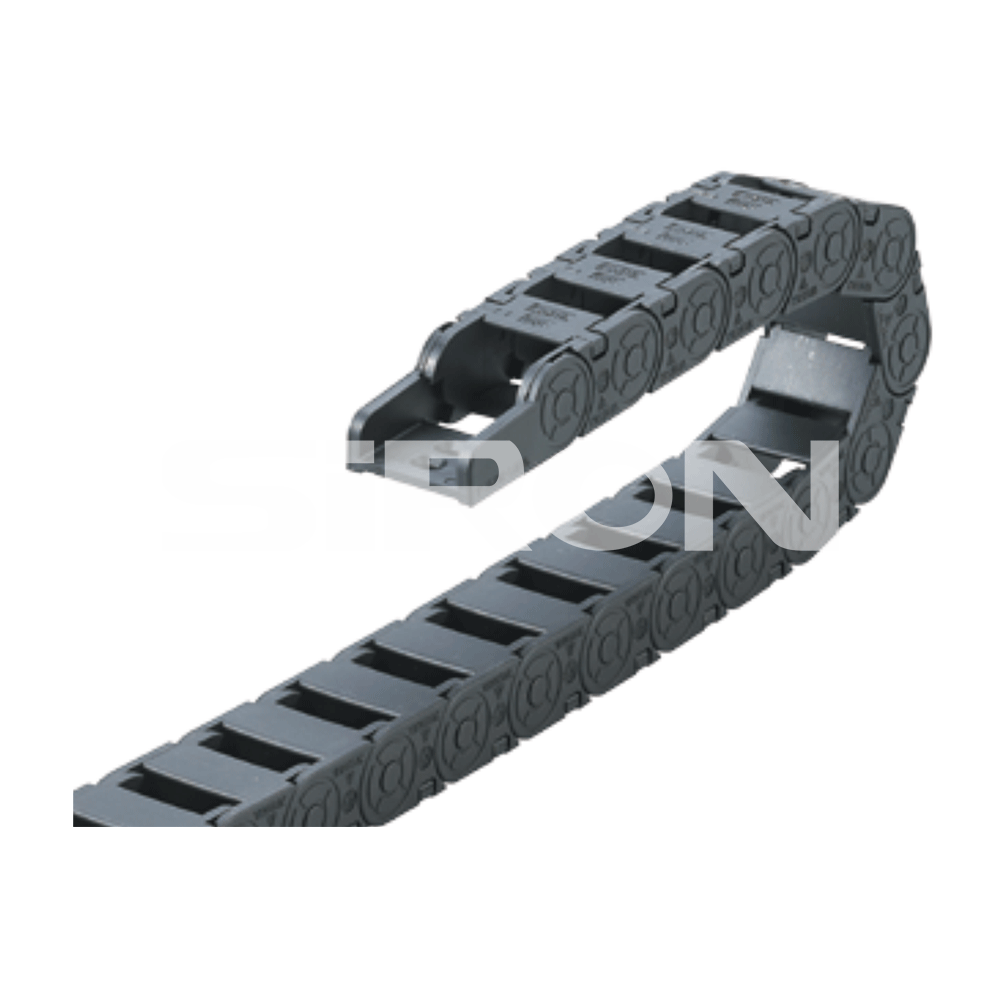

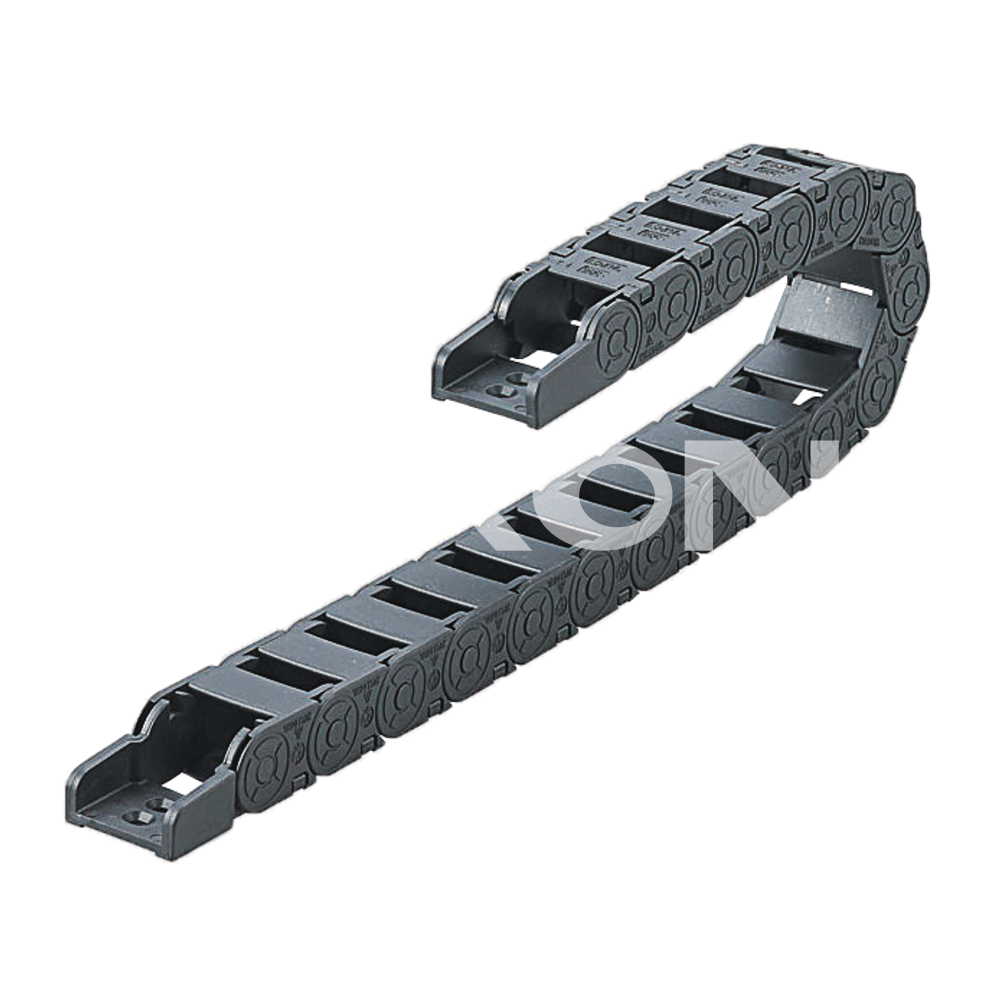

X70
SiRON
8544421100
命令

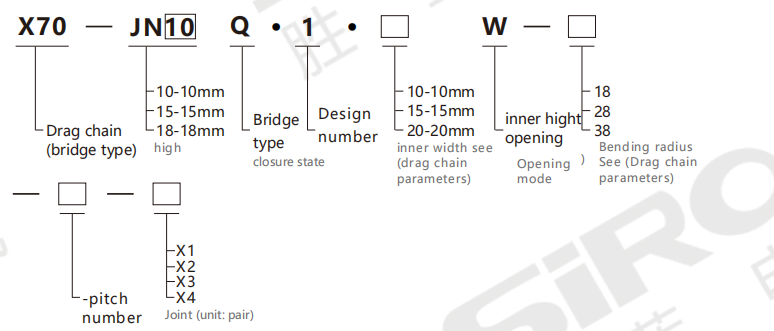

选择示例：X70-JN15Q.1.15W-18-18-X1代表X70系列拖曳链，内部高度为15mm，桥梁类型，15mm的内部宽度，外部开口，弯曲半径为18mm，18个部分和X1关节（1对）。
分别订购连接器模型：X70-JN15Q.1.15W-X1 1对
牵引链尺寸桌子
| 模型 | 弯曲半径 r | 内部高度 | 内部宽度 | 外高度 | 外部宽度 | J | J1 | 沥青 | 每米 数的部分 | 实际安全 安装高度 h； | 最大线 电缆直径 Q（mm） | 负载， （kg/m） | 阻力链的安装尺寸拖链安装尺寸 | ||
| H | D | K | |||||||||||||
| X70-JN10Q.1.10W | 18 | 10 | 10 | 14.5 | 17.5 | 14.5 | 14.5 | 16.7 | 60 | H+14.5 | 9 | 0.2 | 50.5 | 43 | 90 |
| 28 | 70.5 | 53 | 120 | ||||||||||||
| 38 | 90.5 | 63 | 150 | ||||||||||||
| 48 | 110.5 | 73 | 180 | ||||||||||||
| X70-JN10Q.1.15W | 18 | 15 | 22.5 | 50.5 | 43 | 90 | |||||||||
| 28 | 70.5 | 53 | 120 | ||||||||||||
| 38 | 90.5 | 63 | 150 | ||||||||||||
| 48 | 110.5 | 73 | 180 | ||||||||||||
| X70-JN10Q.1.20W | 18 | 20 | 27.5 | 50.5 | 43 | 90 | |||||||||
| 28 | 70.5 | 53 | 120 | ||||||||||||
| 38 | 90.5 | 63 | 150 | ||||||||||||
| 48 | 110.5 | 73 | 180 | ||||||||||||
| X70-JN10Q.1.30W | 18 | 30 | 37.5 | 50.5 | 43 | 90 | |||||||||
| 28 | 70.5 | 53 | 120 | ||||||||||||
| 38 | 90.5 | 63 | 150 | ||||||||||||
| 48 | 110.5 | 73 | 180 | ||||||||||||
