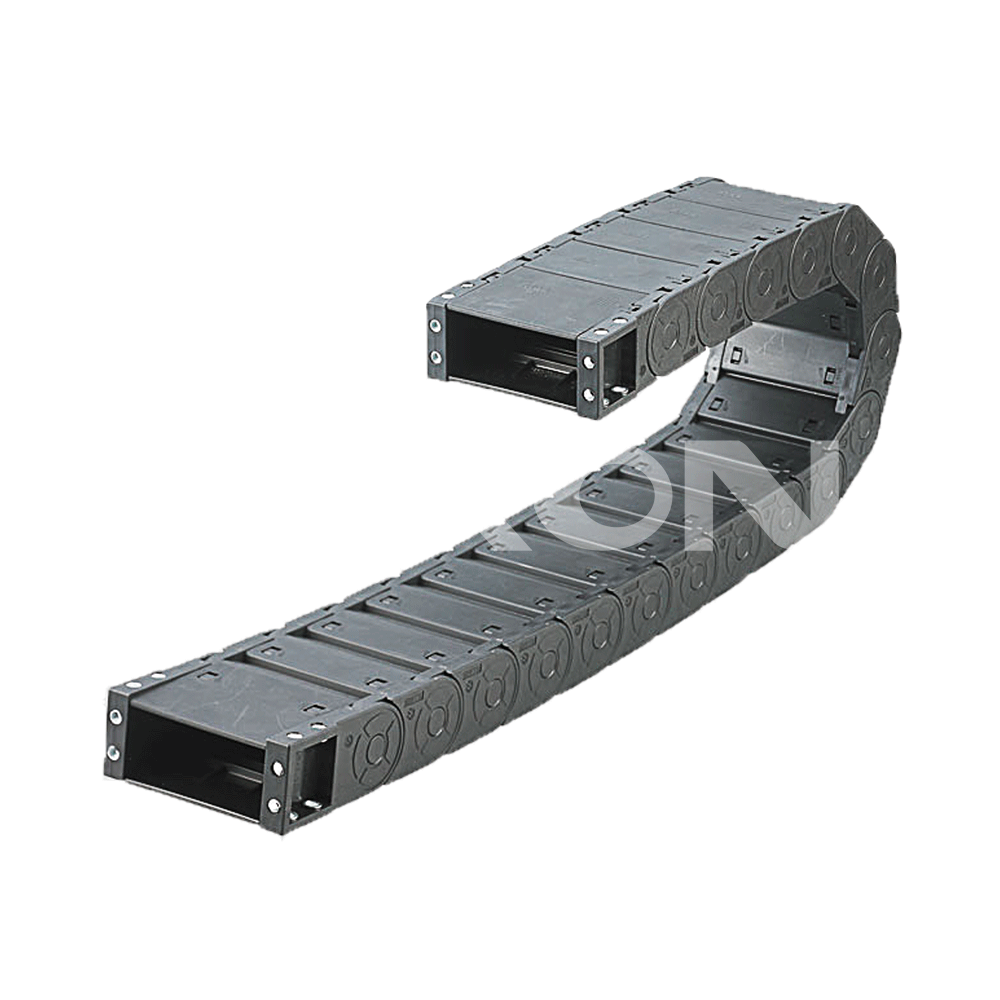

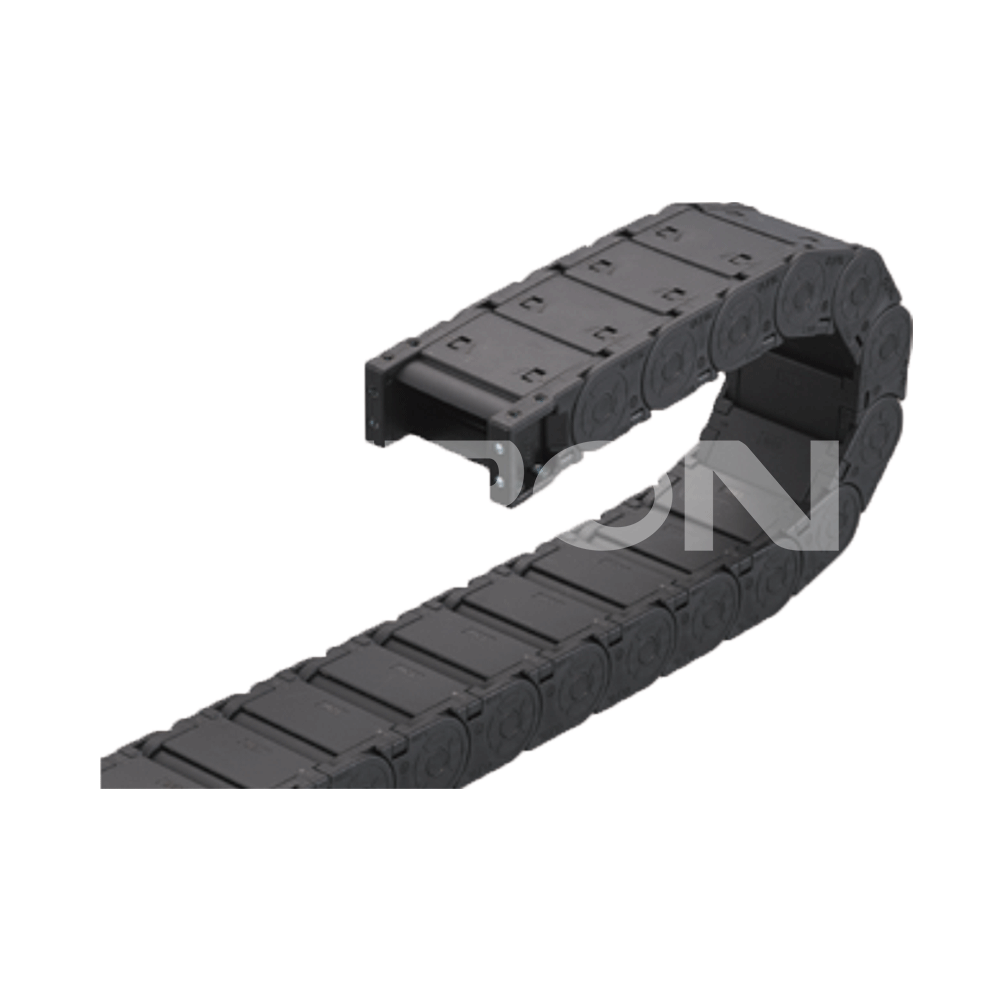

x71
SiRON
8544421100
命令

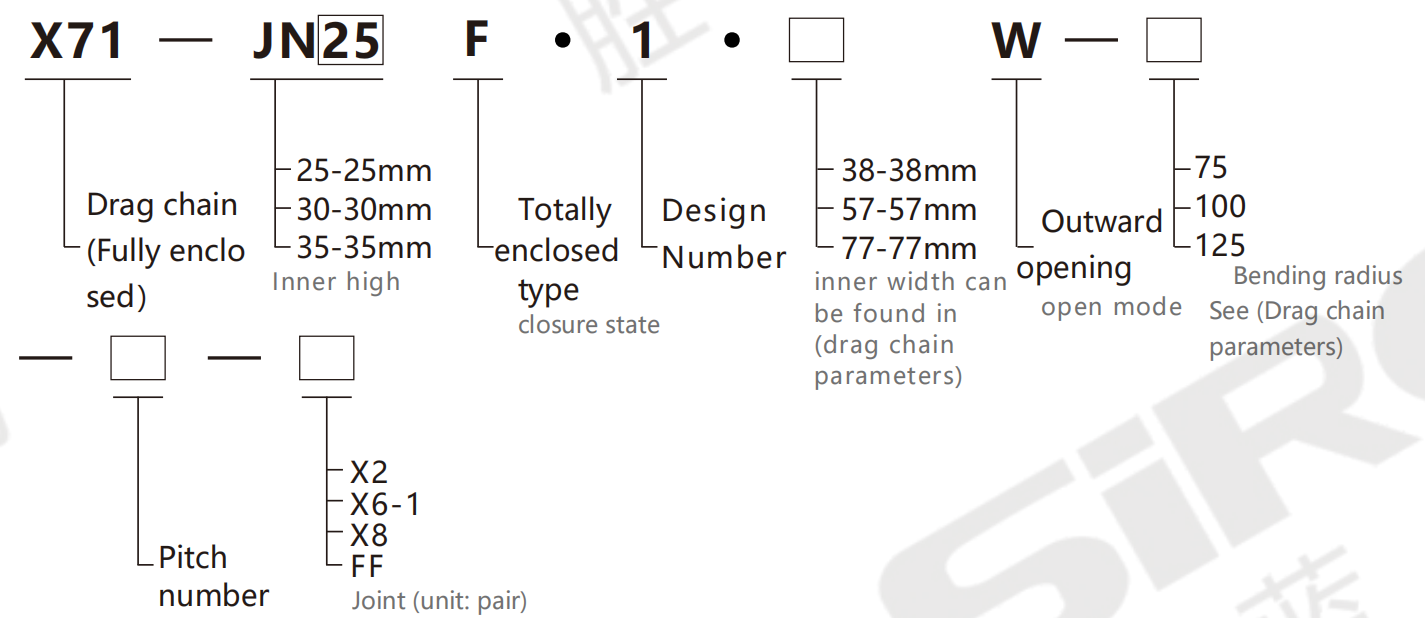

选择示例：X71-JN25F.1.38W-75-22-FF指示X71系列拖曳链，内部高度为25mm，设计完全封闭。
内部宽度38mm，外部开口，弯曲半径75mm，22个部分，关节FF（1对）。
单独订购连接器模型：X71-JN25F.1.38W-FF 1对
牵引链尺寸桌子
| 模型 | 弯曲半径 r | 内部高度 | 内部宽度 | 外部高 | 外部宽度 | J | J1 | 沥青 | 每米 数的部分 | 实际的安全 安装高度 h | 最大电线 直径 Q（mm） | 负载， （kg/m） | 阻力链的安装尺寸 | ||
| H | D | K | |||||||||||||
| X71-JN25F.1.38W | 75 | 25 | 38 | 40 | 58 | 40 | 40 | 45.5 | 22 | H+40 | 22 | 2 | 190 | 141 | 368 |
| 100 | 240 | 166 | 414 | ||||||||||||
| 125 | 290 | 191 | 506 | ||||||||||||
| 150 | 340 | 216 | 598 | ||||||||||||
| 175 | 390 | 241 | 644 | ||||||||||||
| 200 | 440 | 266 | 736 | ||||||||||||
| 225 | 490 | 291 | 828 | ||||||||||||
| X71-JN25F.1.57W | 75 | 57 | 77 | 190 | 141 | 368 | |||||||||
| 100 | 240 | 166 | 414 | ||||||||||||
| 125 | 290 | 191 | 506 | ||||||||||||
| 150 | 340 | 216 | 598 | ||||||||||||
| 175 | 390 | 241 | 644 | ||||||||||||
| 200 | 440 | 266 | 736 | ||||||||||||
| 225 | 490 | 291 | 828 | ||||||||||||
| X71-JN25F.1.77W | 75 | 77 | 97 | 190 | 141 | 368 | |||||||||
| 100 | 240 | 166 | 414 | ||||||||||||
| 125 | 290 | 191 | 506 | ||||||||||||
| 150 | 340 | 216 | 598 | ||||||||||||
| 175 | 390 | 241 | 644 | ||||||||||||
| 200 | 440 | 266 | 736 | ||||||||||||
| 225 | 490 | 291 | 828 | ||||||||||||
| X71-JN25F.1.103W | 75 | 103 | 123 | 190 | 141 | 368 | |||||||||
| 100 | 240 | 166 | 414 | ||||||||||||
| 125 | 290 | 191 | 506 | ||||||||||||
| 150 | 340 | 216 | 598 | ||||||||||||
| 175 | 390 | 241 | 644 | ||||||||||||
| 200 | 440 | 266 | 736 | ||||||||||||
| 225 | 490 | 291 | 828 | ||||||||||||
