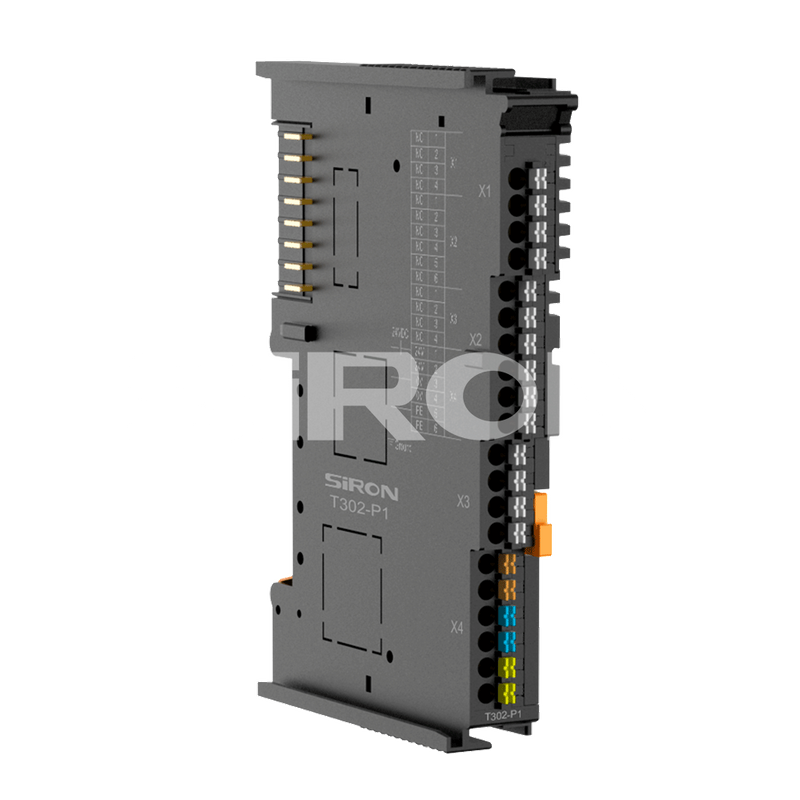

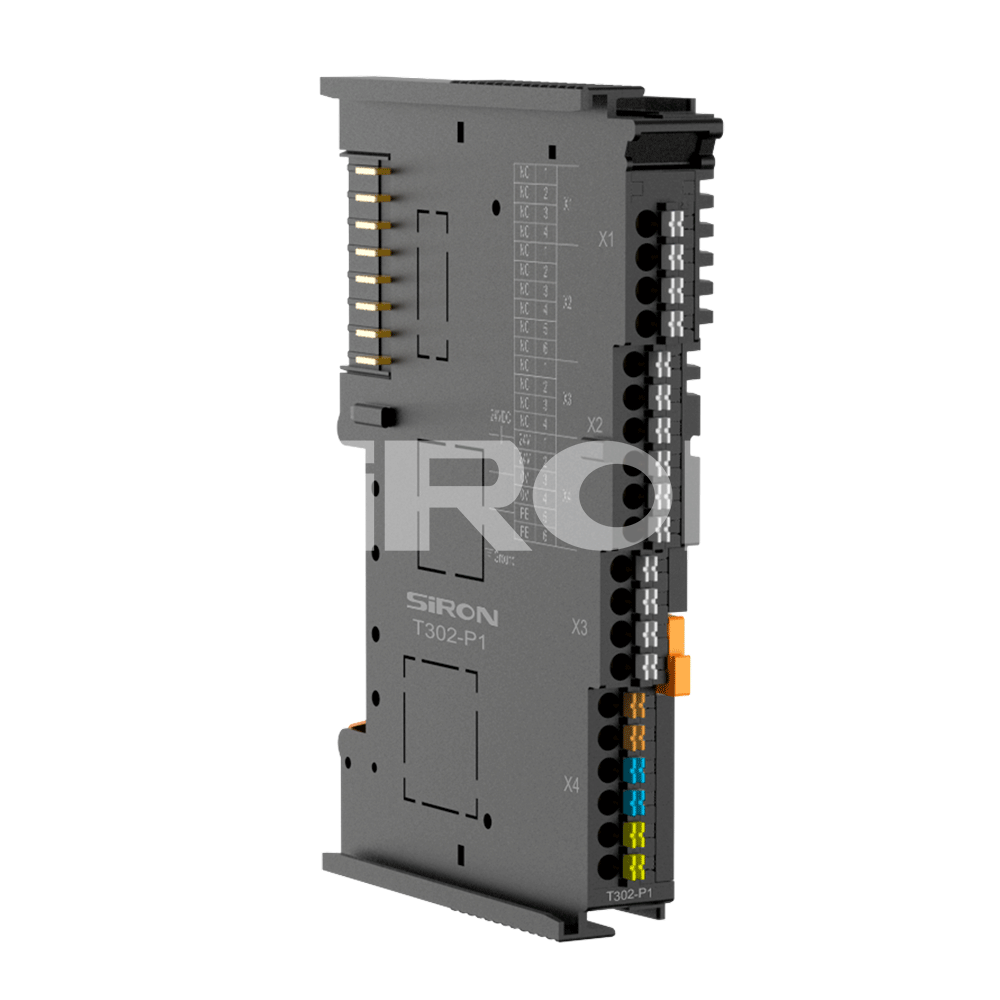

T302-P
SiRON
8517623990
关于选择

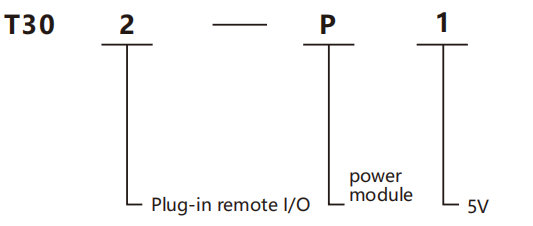

选型示例：T302-P1代表插入式远程I/O系列，电源模块，5V。
注意：当扩展模块总功耗超过2000mA时，需要添加电源模块。
规格
| 型号 | T302-P1 |
| 姓名 | 5V 电源 模块 |
| 输入电源 | 24VDC（±25％） |
| 输出额定电压 | 5VDC(±5%) |
| 最大输出电流 | 2000毫安 |
| 隔离耐压 | 1500V |

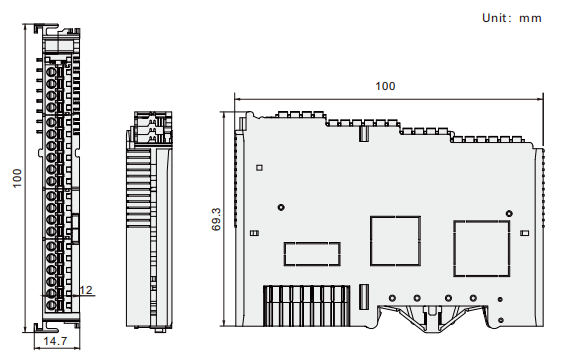

| 尺寸规格 | 100×69×12毫米 |
| 工作温度 | -25+70℃ |
| 存储温度 | -25+85℃ |
| 环境湿度 | 95％的无调 |
| 保护类 | IP20 |
方面
指标说明
PWR电源指示灯（绿灯）
| PWR电源指示灯（绿灯） | 意义 |
| 在 | 模块有5V电压输出 |
| 离开 | 模块无5V电压输出 |
| ERR故障指示灯（红灯） | 意义 |
| 在 | 输出电流超过限制，需要添加电源模块 |
| 离开 | 供电正常 |
模块说明
T302T302系列远程IO耦合器本体中集成的电源模块不仅消耗自身功率，还为内部总线提供最大1500mA（5V DC）的系统功率。然而，随着耦合器后面安装的IO模块数量的增加，模块的5V系统电源的功耗将逐渐达到饱和。此时需要插入T302-P1扩展电源模块，为后续IO供电。 T302-P1可 为后续模块提供另外2000mA的系统电源。用户在选择型号时，应累计计算各型号模块的功耗，以确定是否需要T302-P1以及在何处添加。各型号模块的系统电源功耗见下表。
| 扩展模块型号 | 输入特性 | 输出特性 | 功耗/5VDC |
| T302-D1 | 16通道数字输入 | ≤80mA | |
| T302-D2 | 32通道数字输入 | ≤120mA | |
| T302-D3 | / | 16路开关量（晶体管）输出（NPN） | ≤40mA |
| T302-D4 | / | 16路开关量（晶体管）输出（PNP） | ≤40mA |
| T302-D5 | / | 32路开关量（晶体管）输出（NPN） | ≤50mA |
| T302-D6 | / | 32路开关量（晶体管）输出（PNP） | ≤50mA |
| T302-D7 | / | 8路开关量（固态继电器）输出 | ≤40mA |
| T302-D8 | / | 8路SSR晶闸管输出 | ≤40mA |
| T302-A1 | 8通道模拟输入 | / | 电压信号输入≤80mA；电流信号输入≤200mA |
| T302-A2 | / | 4通道模拟输出 | 电压信号输出≤220mA。电流信号输出≤420mA |
| T302-A3 | 4路热电阻输入 | / | ≤75mA |
| T302-A4 | 6通道热电偶输入 | / | ≤75mA |
| T302-A5 | 4路模拟量输入(≤60mA,0~10V) | 消耗电流≤60mA；输入信号类型为O至10V | |
T302-A6 4 | 4路模拟量输入(≤60mA,-10~10V) |  / | 消耗电流≤60mA；输入信号类型：-10至10V |
| T302-A7 | 4路模拟量输入(≤150mA,0~20mA) | / | 消耗电流≤150mA；输入信号类型为O～20mA |
| 扩展模块型号 | 沟通 | 功耗/5VDC |
| T302-T1 | 2路串行通讯模块(RS485) | ≤160mA |
| T302-T2 | 2路串行通讯模块(RS232) | ≤160mA |
| T302-T3 | 2路串行通讯模块(RS422) | ≤160mA |
接线图

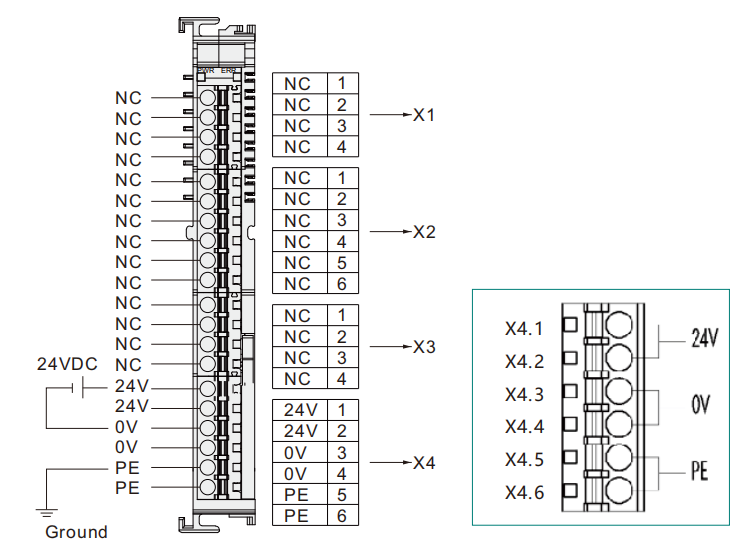

如上图所示：24V输入电源位于模块下方的6个端子处，同极性的两个端子在模块内部已短接，另一个端子可供用户并联接线。
注：T302-P1 仅作为 T302 系列 IO 模块的扩展电源，不为外部设备提供 5V 电源接口。
