T391-3-1 T391-3-2
SiRON
8517621900
规格
| 型号 | T391-3-1 |
| 电源 | 18-36V（典型值24V/70mA），具有过压、过流保护 |
| 以太网端口 | RJ45,100M |
| 工作温度 | -30~75℃ |
| 工作湿度 | 5%至 95%无 凝结 |
| 安装方式 | DIN 导轨安装 |
| 型号 | T391-3-2 |
| 电源 | 18-36V（典型值24V/140mA），具有过压、过流保护 |
| 以太网端口 | RJ45,100 |
| 工作温度 | -30~75℃ |
| 工作湿度 | 5%~95%无 凝结 |
| 安装方式 | DIN 导轨安装 |

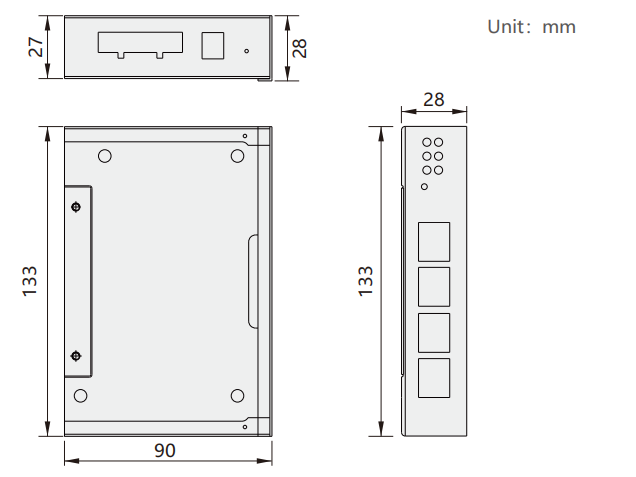

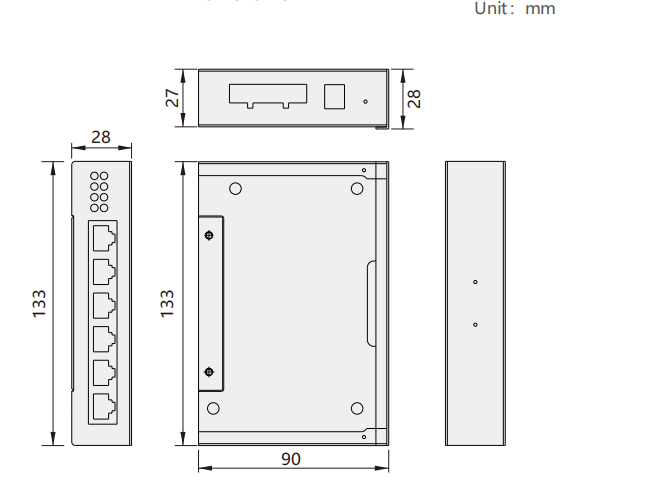

Dimensions
电源接口
该模块的电源接口如下图所示。支持压接端子连接和圆头电源连接，支持双电源冗余，支持18-36V输入
| 传奇 | 接口符号 | 参数说明 | |
 | 圆头 V1 | 连接18～36V圆头电源（不可同时连接V1端子） | |
| 端子 V1/V2 | 连接至18至36V直流电 | ||
| G | 连接至 18 至 36 伏直流电压 | ||
| 聚乙烯醇 | 接地 | ||

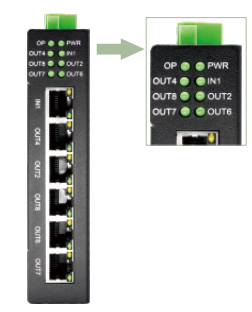

指示灯定义
| 指标图例 | 指示灯 | 参数说明 |
 | 指示灯 PWR OP IN | 电源指示灯常亮， 表示供电正常 当分配器进入OP状态时，常亮 ；否则熄灭 |
| 输出4 输出2 输出3 | 常亮：网络链接已建立。 闪烁：链路处于活动状态，正在进行数据通信。 灯灭：网络已断开。 |
| 指标图例 | 指示灯 | 参数说明 |
 | 压水堆 | 电源指示灯常亮，表示供电正常 |
| OP | 当分路器进入OP状态时，保持常亮；否则，熄灭 | |
| 在 | 常亮：网络连接已建立 闪烁：网络已连接，正在进行数据通信 熄灭：无网络 连接 | |
| 输出4 | 同IN1表示OUT4端口的网络状态 | |
| 输出2 | 与IN1相同表示OUT2端口的网络状态 | |
| 输出8 | 同IN1表示OUT8端口的网络状态 | |
| 输出6 | 同IN1表示OUT6端口的网络状态 | |
| 输出7 | 同IN1表示OUT7端口的网络状态 |

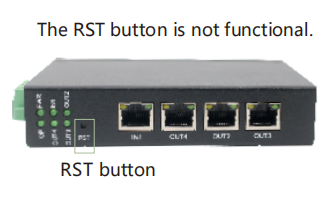

复位键

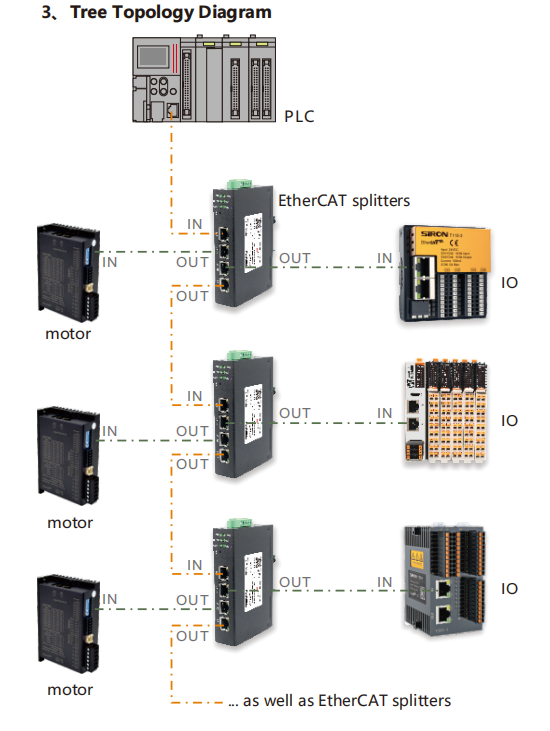

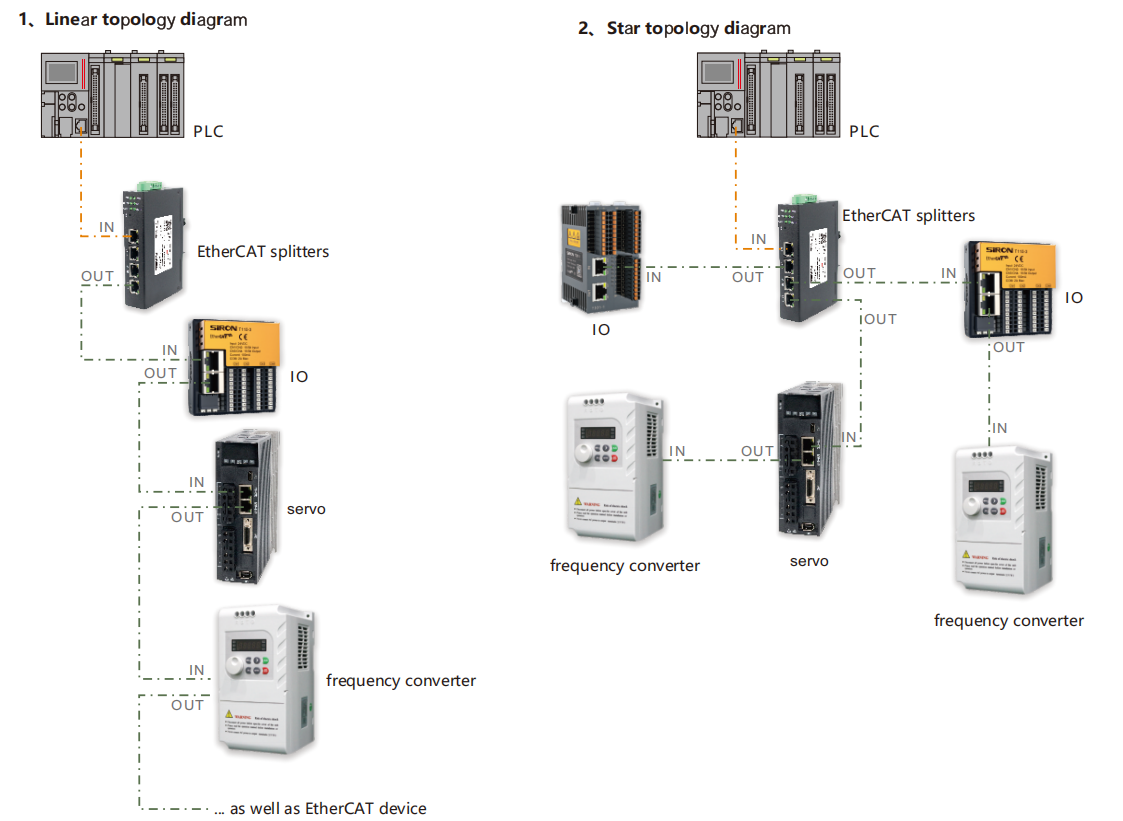

网络应用拓扑
