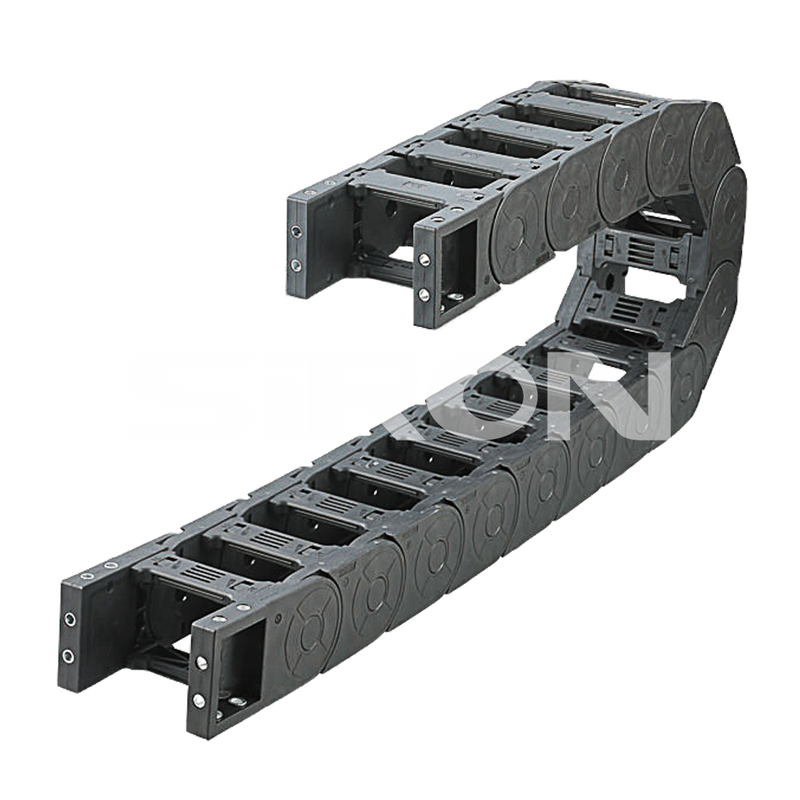

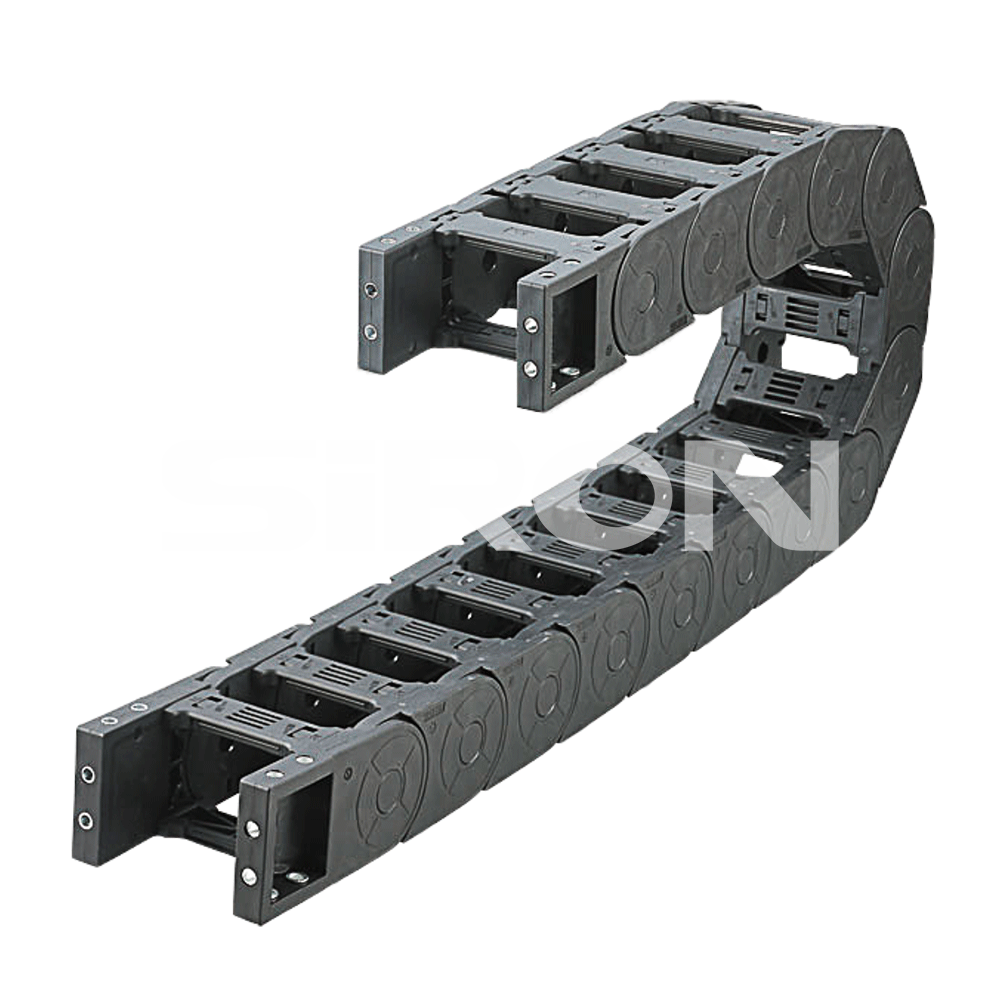

X70
SiRON
8544421100
命令

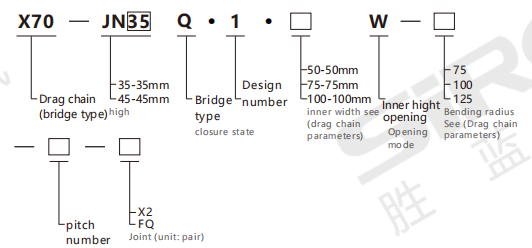

选择示例：X70-JN35Q.1.50W-75-17-X2代表X70系列拖曳链，内部高度为35mm，桥式类型。INNER宽度50mm，外部开口，弯曲半径75mm，17个部分，17个截面，2个接头（1对）。
个人
连接器的订单模型：X70-JN35Q.1.50W-X1对
牵引链尺寸桌子
| 模型 | 弯曲半径 r | 内部高度 | 内部宽度 | 外高度 | 外部宽度 | J | J1 | 沥青 | 每米 数的部分 | 实际安全 安装高度 h； | 最大线 电缆直径 Q（mm） | 负载， （kg/m） | 阻力链的安装尺寸拖链安装尺寸 | ||
| H | D | K | |||||||||||||
| X70-JN35Q.1.50W | 75 | 35 | 50 | 54 | 76 | 54 | 40 | 59 | 17 | H+40 | 30 | 12 | 204 | 161 | 354 |
| 100 | 254 | 186 | 472 | ||||||||||||
| 125 | 304 | 211 | 531 | ||||||||||||
| 150 | 354 | 236 | 590 | ||||||||||||
| 175 | 404 | 261 | 708 | ||||||||||||
| 200 | 454 | 286 | 767 | ||||||||||||
| 250 | 554 | 336 | 944 | ||||||||||||
| X70-JN35Q.1.75W | 75 | 75 | 101 | 204 | 161 | 354 | |||||||||
| 100 | 254 | 186 | 472 | ||||||||||||
| 125 | 304 | 211 | 531 | ||||||||||||
| 150 | 354 | 236 | 590 | ||||||||||||
| 175 | 404 | 261 | 708 | ||||||||||||
| 200 | 454 | 286 | 767 | ||||||||||||
| 250 | 554 | 336 | 944 | ||||||||||||
| X70-JN35Q.1.100W | 75 | 100 | 126 | 204 | 161 | 354 | |||||||||
| 100 | 254 | 186 | 472 | ||||||||||||
| 125 | 304 | 211 | 531 | ||||||||||||
| 150 | 354 | 236 | 590 | ||||||||||||
| 175 | 404 | 261 | 708 | ||||||||||||
| 200 | 454 | 286 | 767 | ||||||||||||
| 250 | 554 | 336 | 944 | ||||||||||||
| X70-JN35Q.1.125W | 75 | 125 | 151 | 204 | 161 | 354 | |||||||||
| 100 | 254 | 186 | 472 | ||||||||||||
| 125 | 304 | 211 | 531 | ||||||||||||
| 150 | 354 | 236 | 590 | ||||||||||||
| 175 | 404 | 261 | 708 | ||||||||||||
| 200 | 454 | 286 | 767 | ||||||||||||
| 250 | 554 | 336 | 944 | ||||||||||||
