X70
SiRON
8544421100
命令

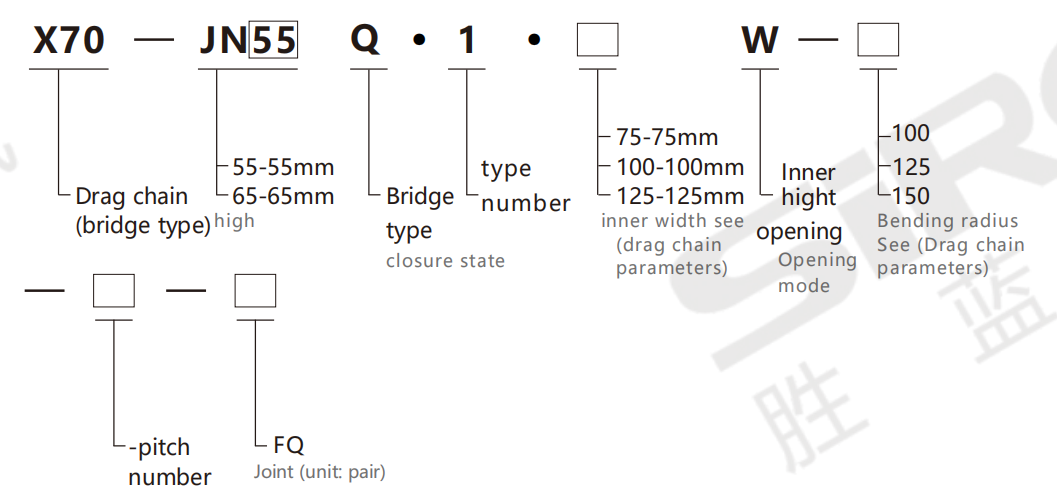

选择示例：X70-JN55Q.1.75W-100-12-FQ表示X70系列拖曳链，内部高度为55mm，桥梁类型。
内宽75mm，外部开口，弯曲半径100mm，12个部分，FQ接头（1对）。
单独订购连接器模型：X70-JN55Q.1.75W-FQ 1对
牵引链尺寸桌子
| 模型 | 弯曲半径 r | 内部高度 | 内部宽度 | 外部高 | 外部宽度 | J | J1 | 沥青 | 每米 数的部分 | 实际的安全 安装高度 h₆ | 最大电线 直径 Q（mm） | 负载， （kg/m） | 阻力链的安装尺寸 | ||
| H | D | K | |||||||||||||
| X70-JN55Q.1.75W | 100 | 55 | 75 | 80 | 113 | 80 | 45 | 84 | 12 | H+45 | 50 | 35 | 280 | 224 | 504 |
| 125 | 330 | 249 | 588 | ||||||||||||
| 150 | 380 | 274 | 672 | ||||||||||||
| 200 | 480 | 324 | 840 | ||||||||||||
| 250 | 580 | 374 | 1008 | ||||||||||||
| 300 | 680 | 424 | 1176 | ||||||||||||
| 350 | 780 | 474 | 1344 | ||||||||||||
| X70-JN55Q1.100W | 100 | 100 | 138 | 280 | 224 | 504 | |||||||||
| 125 | 330 | 249 | 588 | ||||||||||||
| 150 | 380 | 274 | 672 | ||||||||||||
| 200 | 480 | 324 | 840 | ||||||||||||
| 250 | 580 | 374 | 1008 | ||||||||||||
| 300 | 680 | 424 | 1176 | ||||||||||||
| 350 | 780 | 474 | 1344 | ||||||||||||
| X70-JN55Q.1.125W | 100 | 125 | 163 | 280 | 224 | 504 | |||||||||
| 125 | 330 | 249 | 588 | ||||||||||||
| 150 | 380 | 274 | 672 | ||||||||||||
| 200 | 480 | 324 | 840 | ||||||||||||
| 250 | 580 | 374 | 1008 | ||||||||||||
| 300 | 680 | 424 | 1176 | ||||||||||||
| 350 | 780 | 474 | 1344 | ||||||||||||
| X70-JN55Q.1.150W | 100 | 150 | 188 | 280 | 224 | 504 | |||||||||
| 125 | 330 | 249 | 588 | ||||||||||||
| 150 | 380 | 274 | 672 | ||||||||||||
| 200 | 480 | 324 | 840 | ||||||||||||
| 250 | 580 | 374 | 1008 | ||||||||||||
| 300 | 680 | 424 | 1176 | ||||||||||||
| 350 | 780 | 474 | 1344 | ||||||||||||
