x71
SiRON
8544421100
命令

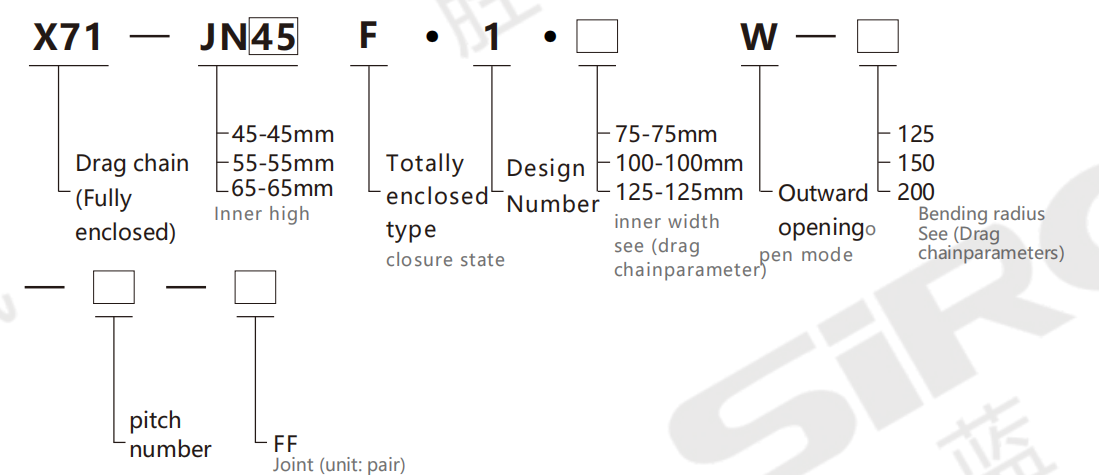

选择示例：X71-JN45F.1.75W-125-14-FF指示X71系列拖曳链，内部高度为45mm，设计完全封闭。
牵引链尺寸桌子
| 模型 | 弯曲半径 r | 内部高度 | 内部宽度 | 外部高 | 外部宽度 | J | J1 | 沥青 | 每米 数的部分 | 实际的安全 安装高度 h | 最大电线 直径 Q（mm） | 负载 （kg/m） | 阻力链的安装尺寸 | ||
| H | D | K | |||||||||||||
| X71-JN45F.1.75W | 125 | 45 | 75 | 65 | 105 | 65 | 45 | 71.5 | 14 | H+45 | 40 | 30 | 315 | 229 | 572 |
| 150 | 365 | 254 | 643 | ||||||||||||
| 200 | 465 | 304 | 786 | ||||||||||||
| 250 | 580 | 374 | 1008 | ||||||||||||
| 300 | 680 | 424 | 1176 | ||||||||||||
| X71-JN45F.1.100W | 125 | 100 | 130 | 315 | 229 | 572 | |||||||||
| 150 | 365 | 254 | 643 | ||||||||||||
| 200 | 465 | 304 | 786 | ||||||||||||
| 250 | 580 | 374 | 1008 | ||||||||||||
| 300 | 680 | 424 | 1176 | ||||||||||||
| X71-JN45F.1.125W | 125 | 125 | 155 | 315 | 229 | 572 | |||||||||
| 150 | 365 | 254 | 643 | ||||||||||||
| 200 | 465 | 304 | 786 | ||||||||||||
| 250 | 580 | 374 | 1008 | ||||||||||||
| 300 | 680 | 424 | 1176 | ||||||||||||
| X71-JN45F.1.150W | 125 | 150 | 180 | 315 | 229 | 572 | |||||||||
| 150 | 365 | 254 | 643 | ||||||||||||
| 200 | 465 | 304 | 786 | ||||||||||||
| 250 | 580 | 374 | 1008 | ||||||||||||
| 300 | 680 | 424 | 1176 | ||||||||||||
| X71-JN45F.1.175W | 125 | 175 | 205 | 315 | 229 | 572 | |||||||||
| 150 | 365 | 254 | 643 | ||||||||||||
| 200 | 465 | 304 | 786 | ||||||||||||
| 250 | 580 | 374 | 1008 | ||||||||||||
| 300 | 680 | 424 | 1176 | ||||||||||||
| X71-JN45F.1.200W | 125 | 200 | 230 | 315 | 229 | 572 | |||||||||
| 150 | 365 | 254 | 643 | ||||||||||||
| 200 | 465 | 304 | 786 | ||||||||||||
| 250 | 580 | 374 | 1008 | ||||||||||||
| 300 | 680 | 424 | 1176 | ||||||||||||
