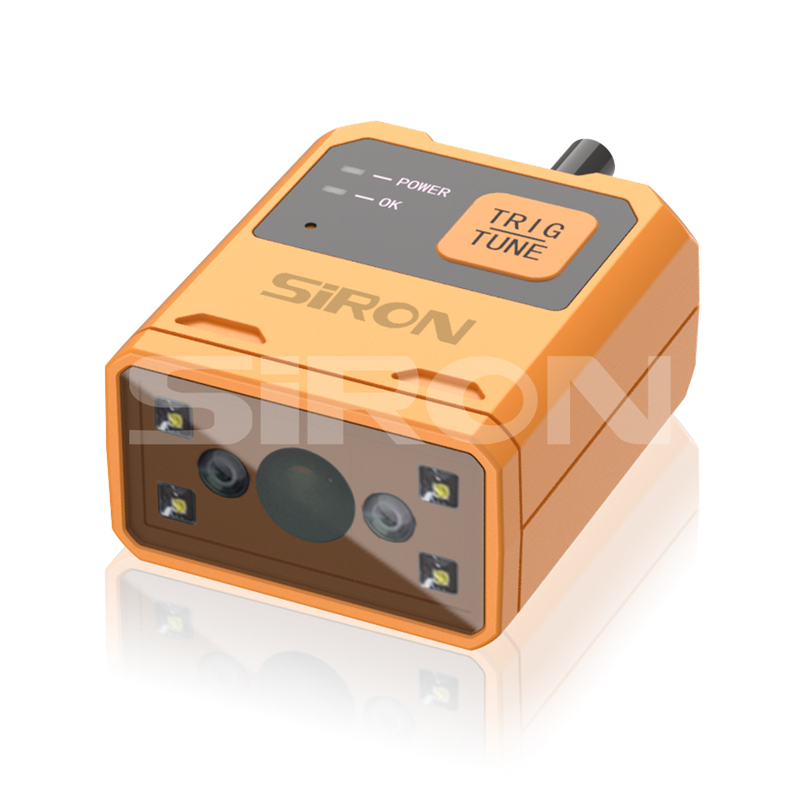

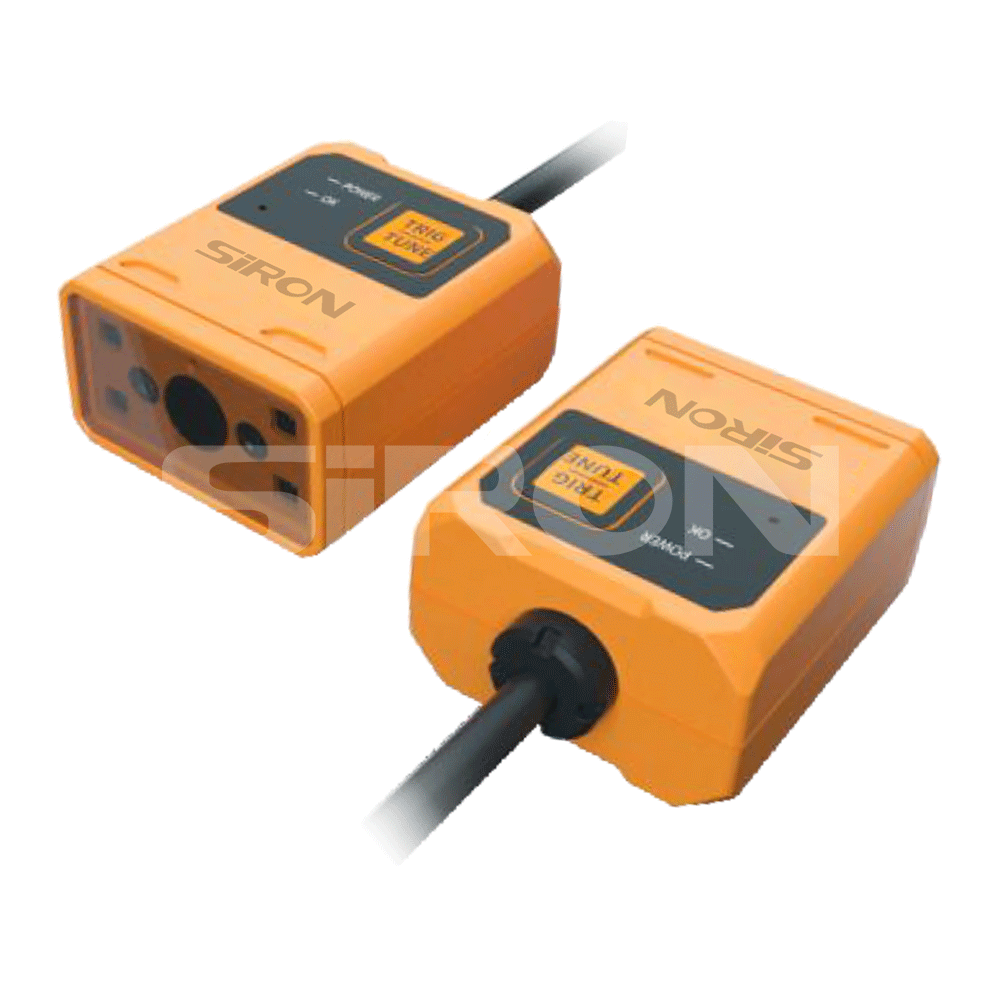

K510-1
SiRON
关于选择

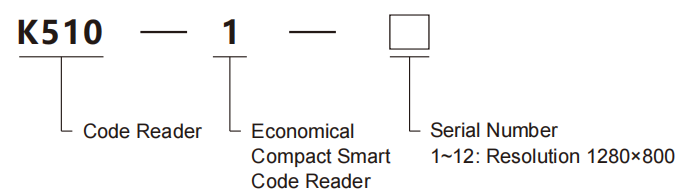

选型示例:K510-1-2代表K510-1系列经济型紧凑型智能读码器,配备 白色光源,短距离拍摄,偏光功能,1280×800像素,定焦。
选型参考:
分辨率:1280×800
| 代码 | 光源 | 类型 | 极化 | 像素 | 对焦方式 |
| 1 | 白色的 | 近距离 | 非偏振 | 1280x800 | 定焦 |
| 2 | 白色的 | 近距离 | 极化 | 1280x800 | 定焦 |
| 3 | 红色的 | 近距离 | 非偏振 | 1280x800 | 定焦 |
| 4 | 红色的 | 近距离 | 极化 | 1280x800 | 定焦 |
| 5 | 白色的 | 标准 | 非偏振 | 1280x800 | 定焦 |
| 6 | 白色的 | 标准 | 极化 | 1280x800 | 定焦 |
| 代码 | 光源 | 类型 | 极化 | 像素 | 对焦方式 |
| 7 | 红色的 | 标准 | 非偏振 | 1280x800 | 定焦 |
| 8 | 红色的 | 标准 | 极化 | 1280x800 | 定焦 |
| 9 | 白色的 | 高密度 | 非偏振 | 1280x800 | 定焦 |
| 10 | 白色的 | 高密度 | 极化 | 1280x800 | 定焦 |
| 11 | 红色的 | 高密度 | 非偏振 | 1280x800 | 定焦 |
| 12 | 红色的 | 高密度 | 极化 | 1280x800 | 定焦 |

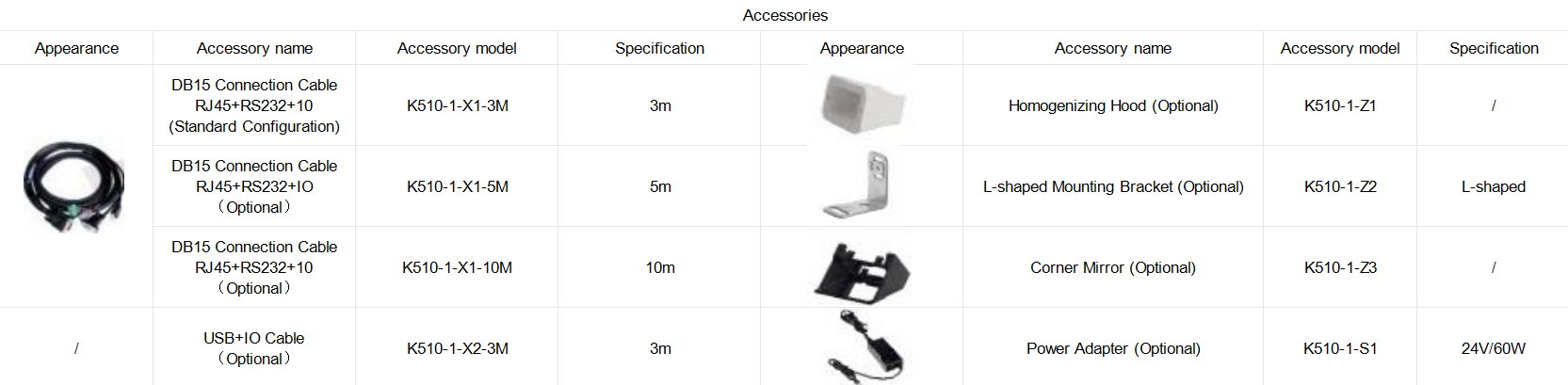

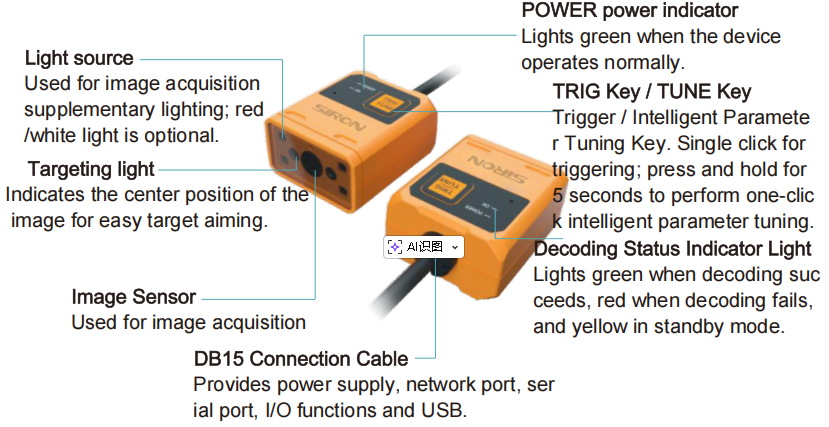

配件

方面

接口和松散电线定义

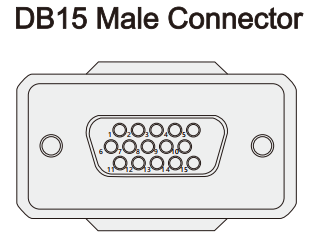

设备接口为DB15连接器,具体引脚信号定义如下图所示。

| 引脚 1 | 电压控制电路 | 引脚 5 | LINE_IN1 | 引脚 9 | 总线总线 | 针脚 13 | LINE_IN2 |
| 引脚 2 | RS232_TXD | 引脚 6 | ENET_TX+ | 引脚 10 | 线路输出2 | 针脚 14 | ENET_TX- |
| 引脚 3 | RS232_RXD | 引脚 7 | ENET_RX- | 引脚 11 | D- | 引脚 15 | ENET_RX+ |
| 引脚 4 | GND | 引脚 8 | 线路输出1 | 针脚 12 | D+ | / | / |
规格
| 类型 | 标准型(180mm) | 近距离(100mm) | 高密度型 (50mm) |
| 解决 | 1280x800 | ||
| 帧率 | 60 | ||
| 彩色/单色: | Monochrome | ||
| 快门 | 全球的 | ||
| 接触时间 | 20μs~100000μs | ||
| 像素大小 | 3μmx3μm | ||
| 对焦方式 | 定焦(焦距5mm) | ||
| 读取参数 | Code 39(5 mil):85~220mm Code 128(10 mil):51~415mm QR Code(15 mil):42~313mm Data Matrix(10 mil):60~150mm | Code 39(3 mil):58~112mm Code 128(10 mil):30~205mm QR Code(10 mil):30~167mm Data Matrix(5 mil):55~80mm | Code 39(3 mil):30~60mm Code 128(10 mil):40~122mm QR Code(5 mil):30~80mm Data Matrix(5 mil):35~74mm |
| 条码类型 | 一维条码:Code39,Code93,Code128,EAN-8,EAN-13,Interleaved 2 of 5,UPCA,UPAE,Pharmacode,CODABAR 二维条码:Micro QR,QR code,DataMatrix,MaxiCode,Aztec 堆叠条码:PDF417 | ||
| 位置指示 | 2个绿色光点表示中心扫描位置区域 | ||
| 状态指示 | 2个状态LED(解码状态、电源状态)和蜂鸣器 | ||
| 宝丽来 | 支持偏振 | ||
| 光源 | 红/白光源可选 | ||
| 输入控制 | 两通道非隔离输入 | ||
| 输出控制 | 两路非隔离输出 | ||
| 通信协议 | TCP Server、TCP Client、ModBus TCP、ModBus RTU、Profinet、Ethernet/IP、MELSEC/SLMP、Fins、Serial | ||
| 通信接口 | RS232、RJ45、USB | ||
| 电源输入 | 24V 直流/USB 5V | ||
| 功耗 | 5W | ||
| 总体维度 | 49×25x42.5毫米 | ||
| 重量 | 约80克 | ||
| 工作温度 | 0~45℃ | ||
| 存储温度 | -20〜70℃ | ||
| 潮湿 | 5 % ~ 9 5 % RH(非凝结) | ||
| 保护类 | IP54 | ||

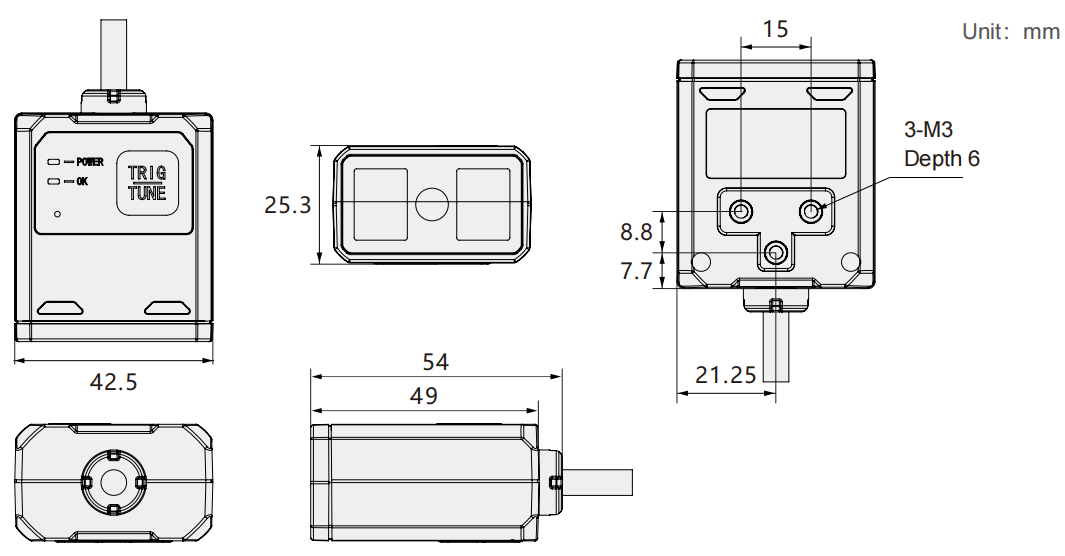

结构图

| 工作距离(毫米) | 水平(毫米) | 垂直(毫米) | 一维像素精度 | 2D 像素精度 |
| 30 | 22 | 14 | 0.021 | 0.034 |
| 50 | 38 | 24 | 0.036 | 0.059 |
| 100 | 76 | 38 | 0.071 | 0.119 |
| 150 | 115 | 72 | 0.108 | 0.18 |
| 200 | 153 | 96 | 0.143 | 0.239 |
| 300 | 230 | 144 | 0.216 | 0.359 |

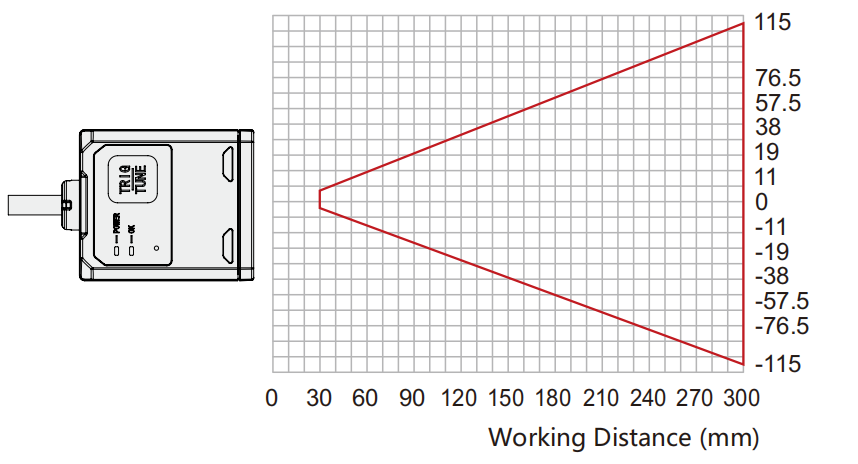

水平视场 (HFOV) 示意图

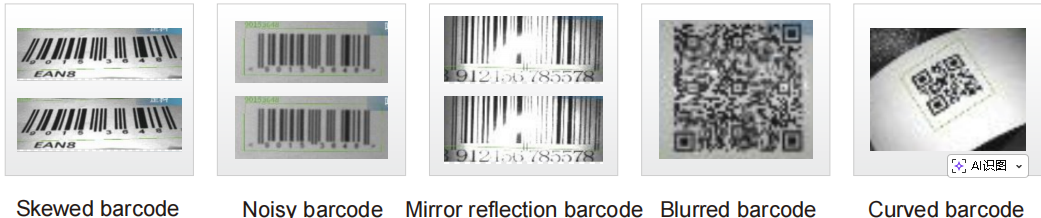

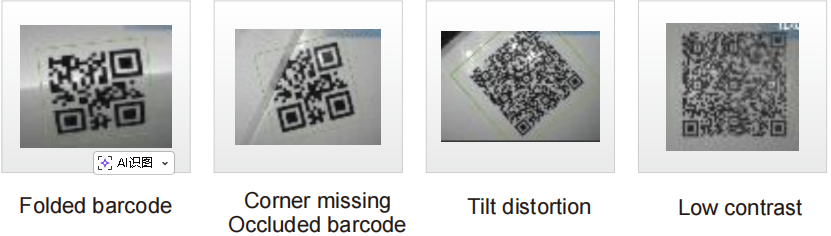

可读条形码示例
