关于选择

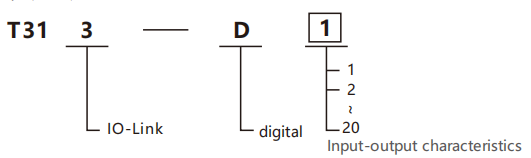

选型示例：T313-D1代表IO-Link从站模块系列，数字量，16通道数字量输入（NPN），0通道数字量输出。输入/输出特性
| 代码 | 输入 | 输出 |
| 1 | 16路数字输入（NPN） | 0 数字输出 |
| 2 | 16路数字输入（PNP） | 0 数字输出 |
| 3 | 0 数字输入 | 16路数字输出（PNP） |
| 4 | 0 数字输入 | 16路数字输出(PNP)(A+辅助电源 |
| 5 | 0 数字输入 | 16路数字输出(PNP)(B) |
| 6 | 8路数字输入(NPN) | 8路数字输出(PNP)(A) |
| 7 | 8路数字输入（PNP） | 8路数字输出(PNP)(A) |
| 8 | 8路数字输入(NPN) | 8路数字输出(PNP)(A+辅助电源) |
| 9 | 8路数字输入（PNP） | 8路数字输出(PNP)(A+辅助电源) |
| 10 | 8位数字输入(NPN) | 8路数字输出(PNP)(B) |
| 11 | 8路数字输入（PNP） | 8路数字输出(PNP)(B) |
| 12 | 0 数字输入 | 16路数字输出(NPN)(A) |
| 13 | 0 数字输入 | 16路数字量输出（NPN）（A+辅助电源） |
| 14 | 0 数字输入 | 16路数字输出(NPN)(B) |
| 15 | 8路数字输入(NPN) | 8路数字输出(NPN)(A) |
| 16 | 8路数字输入（PNP） | 8路数字输出(NPN)(A) |
| 17 | 8路数字输入（NPN） | 8路数字输出(NPN)(A+辅助电源) |
| 18 | 8路数字输入（PNP） | 8路数字输出（NPN）（A+辅助电源 ） |
| 19 | 8路数字输入(NPN) | 8路数字输出(NPN)(B) |
| 20 | 8路数字输入（PNP） | 8路数字输出(NPN)(B) |
规格
| 模型 | T313-D1 | T313-D2 | |
 | |||
| 操作负载WTTAGE | 24VDC±10％ | ||
| 模块操作电流 | <100mA | ||
| 电流电流 | > 1.6a | ||
| 工作温度 | -20〜+55℃ | ||
| 输入 | 字符点 | 16 | |
| 接口类型 | M125孔 | ||
| 输入模式 | NPN（低水平有效） | PNP（高水平有效） | |
| 输入阻抗 | 约3K | ||
| 输入额定电流 | 约7mA | ||
| 输入延迟 | 3ms | ||
| 切换阈值 | 2MA/4MA 7V/11V | ||
| 隔离模式 | 光耦合器隔离 | ||
| 感觉供应 | 最大150mA;从CO到C3Shall的总电流未移开1.2a。C4-C7的总电流不得 超过1.2a。CO-C7的总电流受主端口的最大电流的限制。 | ||
| io-link | 数字接口 | 1 | |
| io-linkprotoool版本 | v1.1 | ||
| io-link指示inlerface类型 | A类 | ||
| 框架类型 | type_2_2 | ||
| 传输速率 | com238.4kbit/s | ||
| 最小周期 | 2400US | ||
| ISDU（索引SRVICE） | 支持 | ||
| 块参数操作 | 非支持者 | ||
| 数据存储（DS） | 支持 | ||
| 数据存储锁 | 支持（注意：兼容性支持此功能，但该设备将无法执行此操作） | ||
| 模型 | T313-D4 | T313-D13 | T313-D3 | T313-D12 | T313-D5 | T313-D14 | |

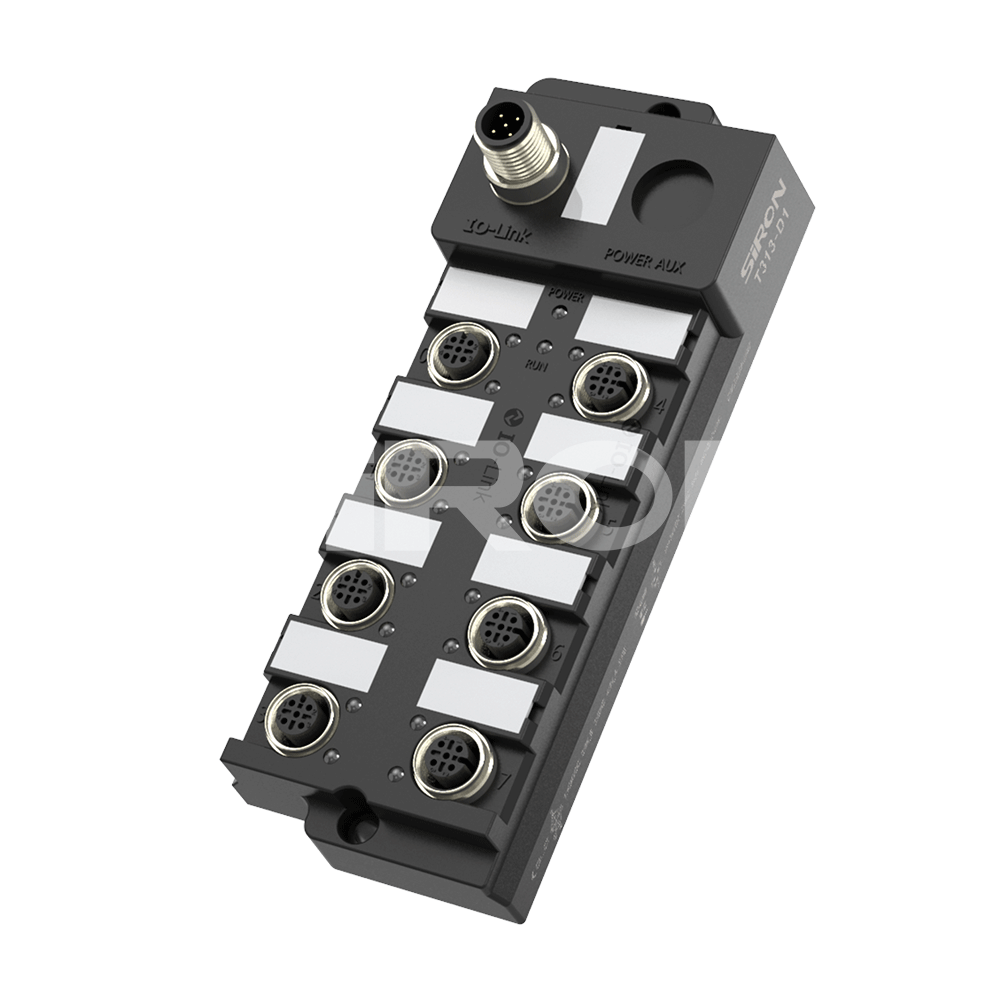

| 外貌 |  |  | |||||
| 操作/负载电压 | 24VDC±10％ | ||||||
| 模块操作电流 | <100mA | <100mA(Ub) | |||||
| 电流电流 | >8A | ≤4A(UI Ub) | |||||
| 工作温度 | -20+55℃ | ||||||
| 输出 | 输出点 | 16 | |||||
| 输出模式 | PNP | NPN | PNP | NPN | PNP | NPN | |
| 输出电流 | 0.5A；最大1A；CO到C3的总电流不得 超过4A。C4到C7的总电流不得超过4A | 0.1A；最大 0.5A； 总电流不得超过4A。 | |||||
| 输出保护方式 | 过载保护、过热保护 | ||||||
| 输出保护响应时间 | 约20毫秒 | ||||||
| 切换频率 | 100Hz | ||||||
| 输出电压降 | 约0.6V | ||||||
| lsolation模式 | 光隔离器 | ||||||
| 接口数 | 1 | ||
| IO-Link协议版本 | v1.1 | ||
| I0-Link 表示接口类型 | A类 | A级 | b |
| 框架类型 | 类型_2_4 | ||
| 传输速率 | com238.4kbit/s | ||
| 最小周期时间 | 2400US | ||
| ISDU（索引服务） | 支持 | ||
| 块参数操作 | 非支持者 | ||
| 数据存储（DS） | 支持 | ||
| 数据存储锁 | 支持（注：支持此功能是为了兼容，但设备不会执行此操作。） | ||
8路数字输入+8路数字输出
| 模型 | T313-D8 | T313-D17 | T313-D9 | T313-D18 | T313-D6 | T313-D15 | T313-D7 | T313-D16 | T313-D10 | T313-D19 | T313-D11 | T313-D20 | |

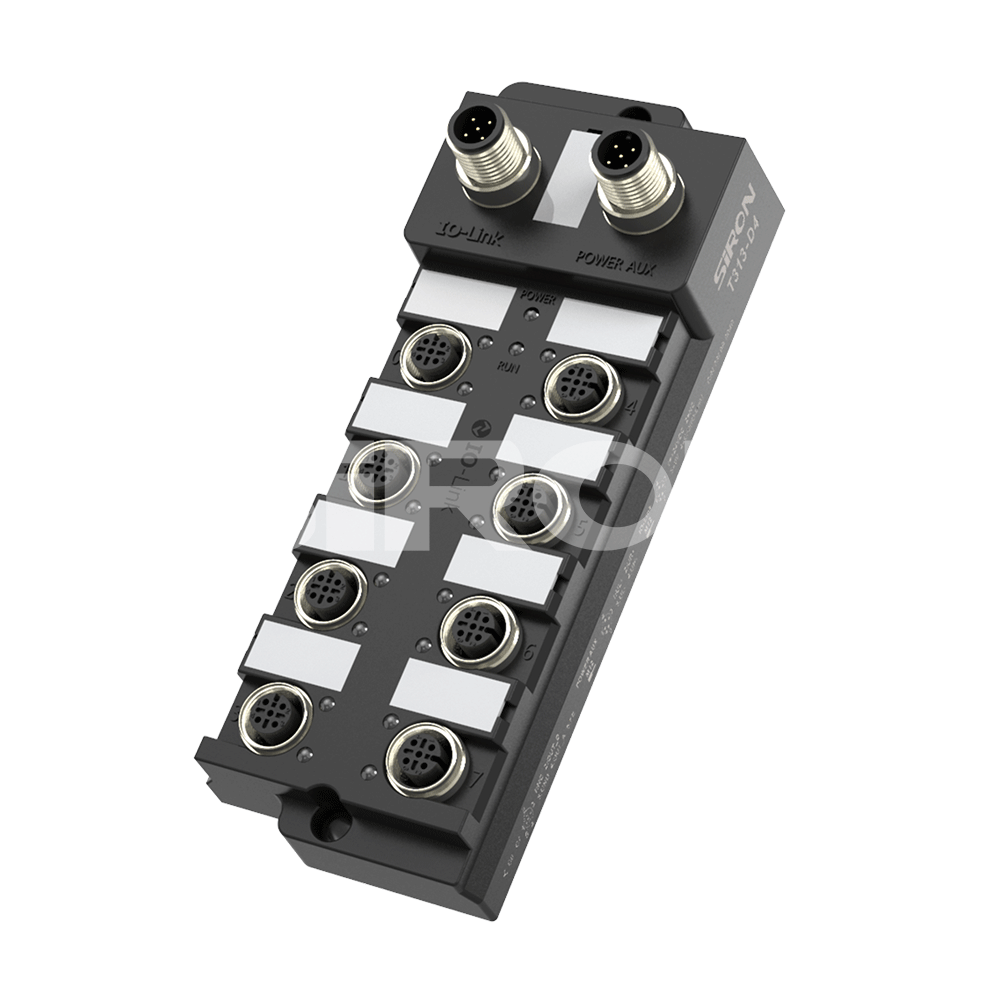

外貌 | | | |||||||||||
| 操作负载电压 | 24VDC±10％ | ||||||||||||
| 模块操作馆 | <100mA | <100mA(Ub) | |||||||||||
| 电流电流 | >8A | ≤4A(Ui·Ub) 注：IO-Link Master提供电源，需要考虑Master参数 | |||||||||||
| 工作温度 | -20+55℃ | ||||||||||||
| 输入 | 输入点 | 8（C0...C3） | |||||||||||
| 接口类型 | M125 杆 | ||||||||||||
| 输入模式 | NPN(低电平有效) | PNP（高电平有效） | NPN(Low level effti el )evel effective)NPN(Lowlevel effective) | PNP（高电平有效） | |||||||||
| 输入阻抗 | ≈3k | ||||||||||||
| 输入额定电流 | ≈7mA | ||||||||||||
| 输入延迟 | 3ms | ||||||||||||
| 切换阈值 | 2mA/4mA 7V/11V | ||||||||||||
| lsolation模式 | 光隔离器 | ||||||||||||
| 传感器电源 | 150mA;cCo...C3总电流不得 超过1.2A | 150mA;C0...C3总电流不得超过1.2A(U) | |||||||||||
| 输出点 | 8（C4.…C7） | |||||||||||
| 输出模式 | PNP | NPN | PNP | NPN | PNP | NPN | PNP | NPN | PNP | NPN | PNP | NPN | |
| 输出电流 | 0.5A；最大 1A；（C4 ... C7 总 电流 不得 超过 4A 。 | 0.2A;Max0.5A;(U 总电流不得超过4A。 | |||||||||||
| 输出保护方式 | 过载保护、过热保护 | ||||||||||||
| 输出保护响应时间 | 约20毫秒 | ||||||||||||
| 切换频率 | 100Hz | ||||||||||||
| 输出电压降 | 约0.6V | ||||||||||||
| lsolation模式 | 光隔离器 | ||||||||||||
| 接口数 | 1 | ||||||||||||
| IO-Link协议版本 | v1.1 | ||||||||||||
| IO-Link 指示接口类型 | A类 | A类 B类 | |||||||||||
| 框架类型 | 类型_2_5 | ||||||||||||
| 传输速率 | 通讯口2 | ||||||||||||
| 最小周期时间 | 38.4kbit/s | ||||||||||||
| ISDU（索引服务） | 2400US | ||||||||||||
| 块参数编写 | 非支持者 | ||||||||||||
| 数据存储（DS） | 支持 | ||||||||||||
| 数据存储锁 | 支持（注：支持此功能是为了兼容，但设备不会执行此操作。） | ||||||||||||

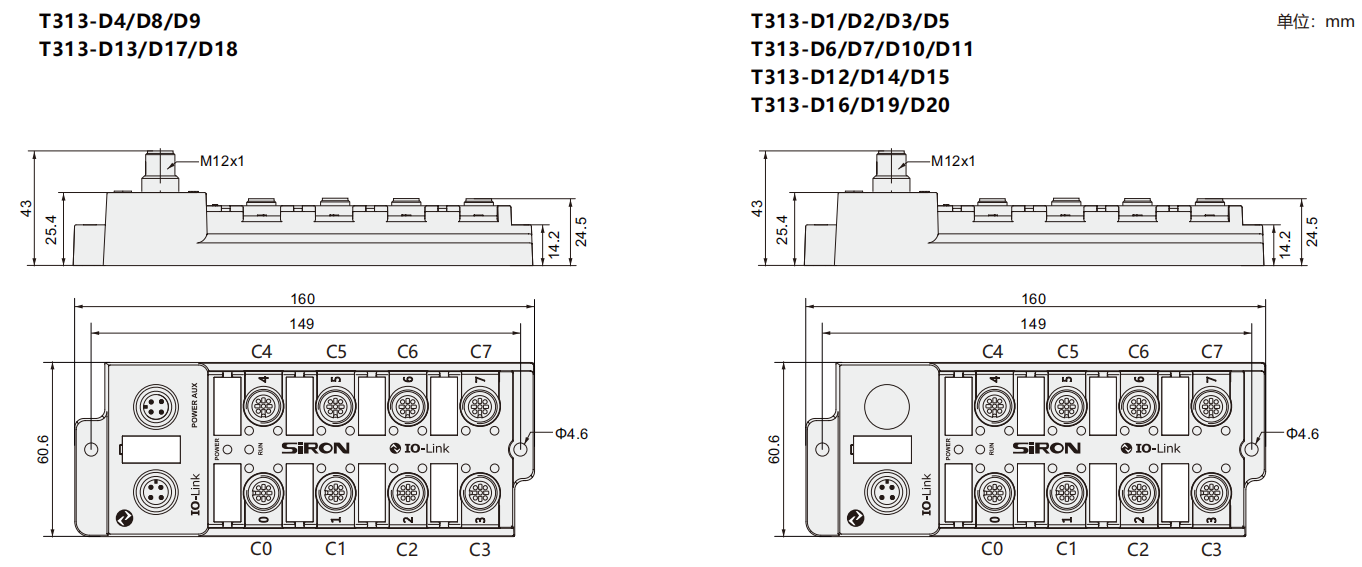

Dimensions
