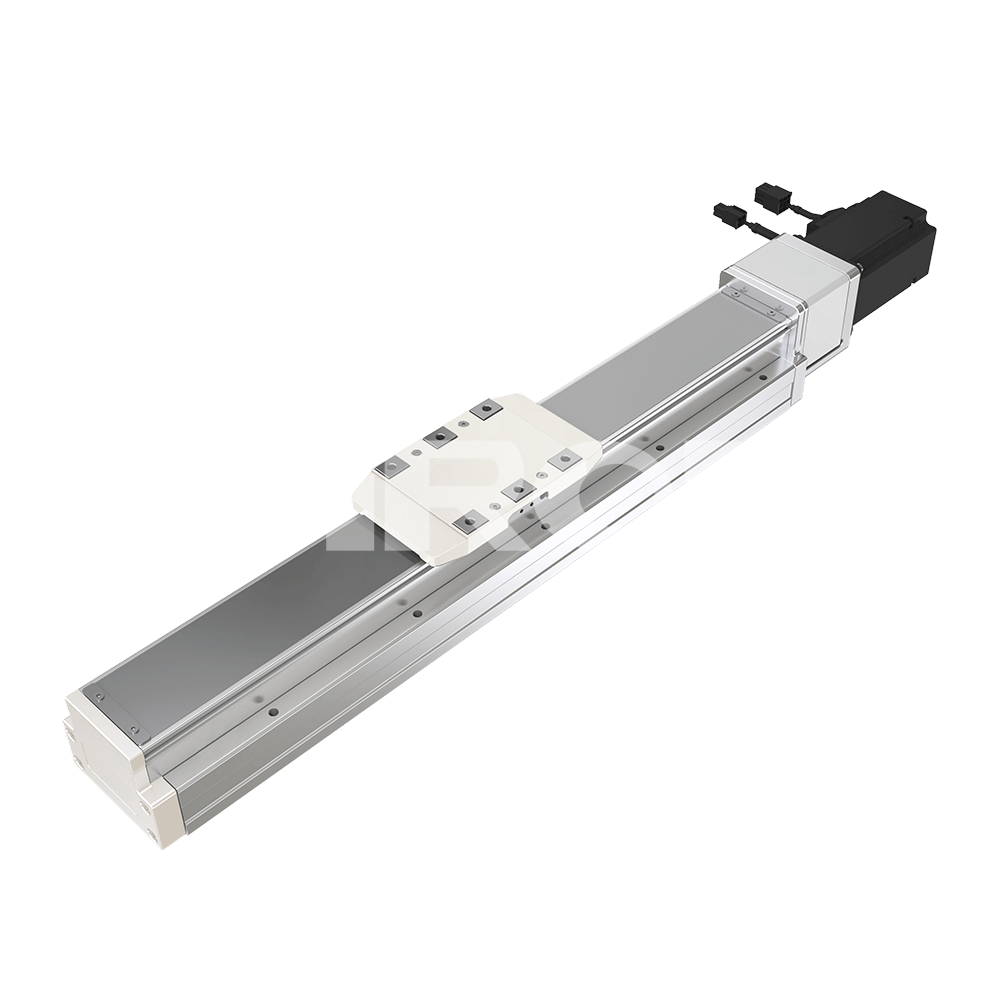

Siron M312嵌入式球螺钉紧凑型模块

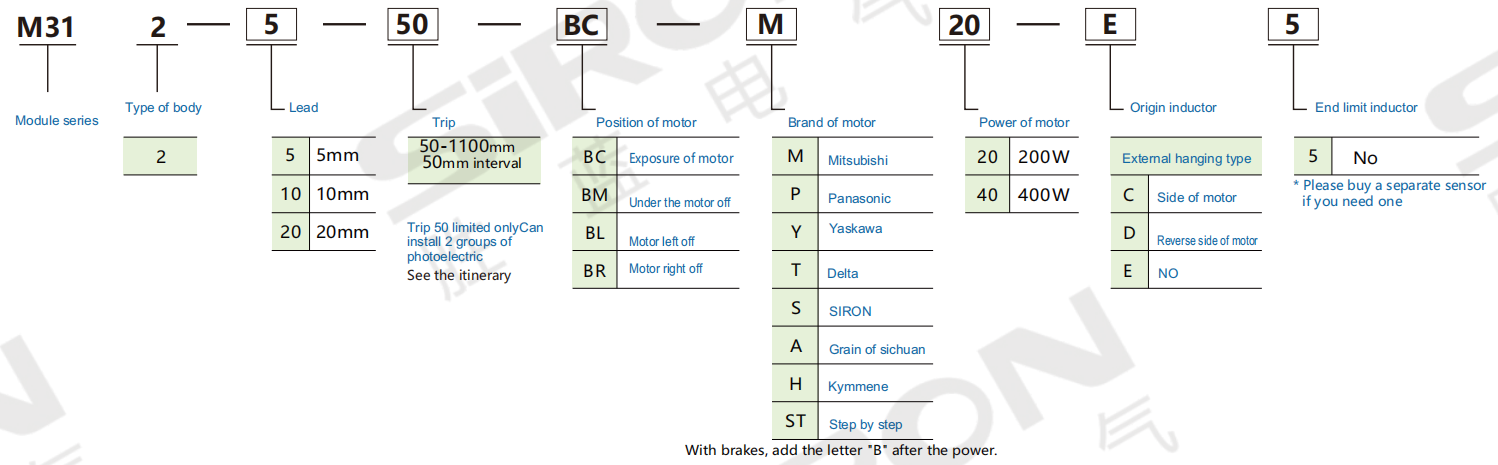

关于选择

选择示例：M312-5-50-BC-M20B-E5是M312系列，指南5mm，中风50，电动机暴露，Mitsubishi 200W带有制动器，无原点传感器，无极限传感器；

注意：如果您需要其他样式，请咨询我们的销售人员。原点传感器：选择冲程50mm的极限：（1）应将原点类型限制放置在不同的侧面，（2）应安装在幻灯片座的两侧；

产品规格

项目			规格
规格	电机动力		200W/400W
	可重复性（mm）		±0.01
	球螺丝引线（mm）		5	10	20
	最大速度（mm/s）		250	500	1000
	最大有效载荷（kg）	水平的	50	30	18
		垂直的	15	8	3
	额定推力（n）		683/1388	341/694	174/347
	中风俯仰（mm）		50-1050mm/50      间隔
sarts	交流伺服电力（W）		200/400
	可以配备垫脚电机		57/60
	球螺钉（毫米）		C7φ16
	耦合（mm）		10×11（14）/10×14
	家庭传感器	外部	K017-A6

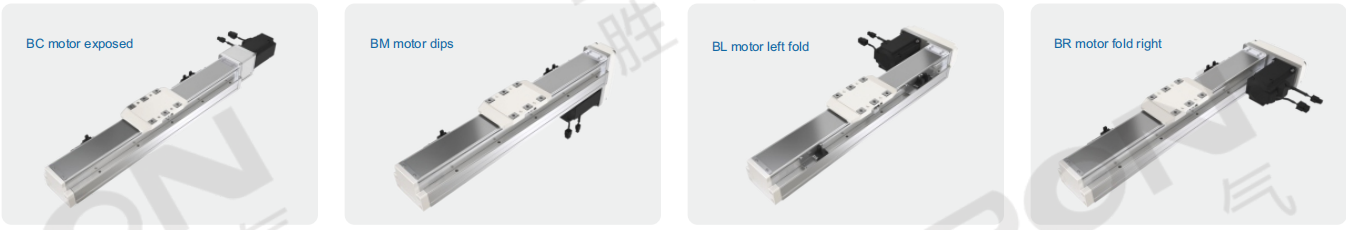

安装方法

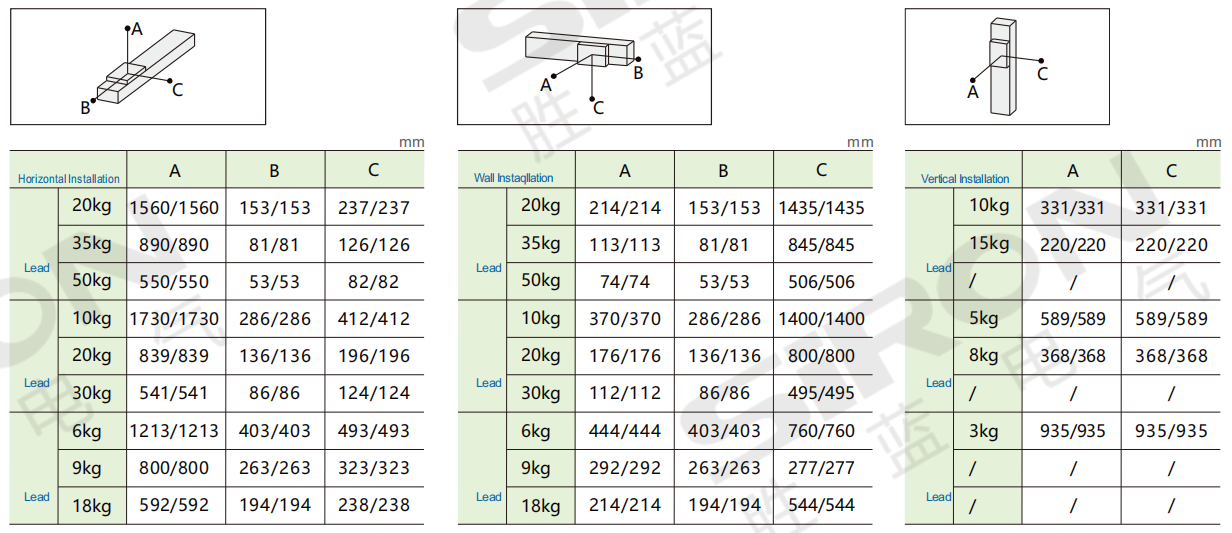

允许悬伸量

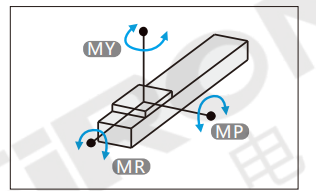

静载荷力矩

我的	318/318
国会议员	318/318
先生	626/626

适用电机品牌

品牌	电机标记	是否有刹车	电机容量	电压	电机模型	电压
三菱	M	无刹车（卧式）	200/400	220	HG-KR23/HG-KR43	MR-J4-20A MR-J4-40A
		带刹车（立式）	200/400	220	HG-KR23B/HG-KR43B
松下	P	无刹车（卧式）	200/400	220	MHMD022P1S/MHMD042G1U	MADHT1207 MBDHT2510
		带刹车（立式）	200/400	220	MHMD022P1T/MHMD042G1V
三角洲	T	无刹车（卧式）	200/400	220	ECMA-C20602ES/ECMA-C20604ES	ASD-B20221-B ASD-B20421-B
		带刹车（立式）	200/400	220	ECMA-C20602FS/ECMA-C20604FS

通用尺寸图

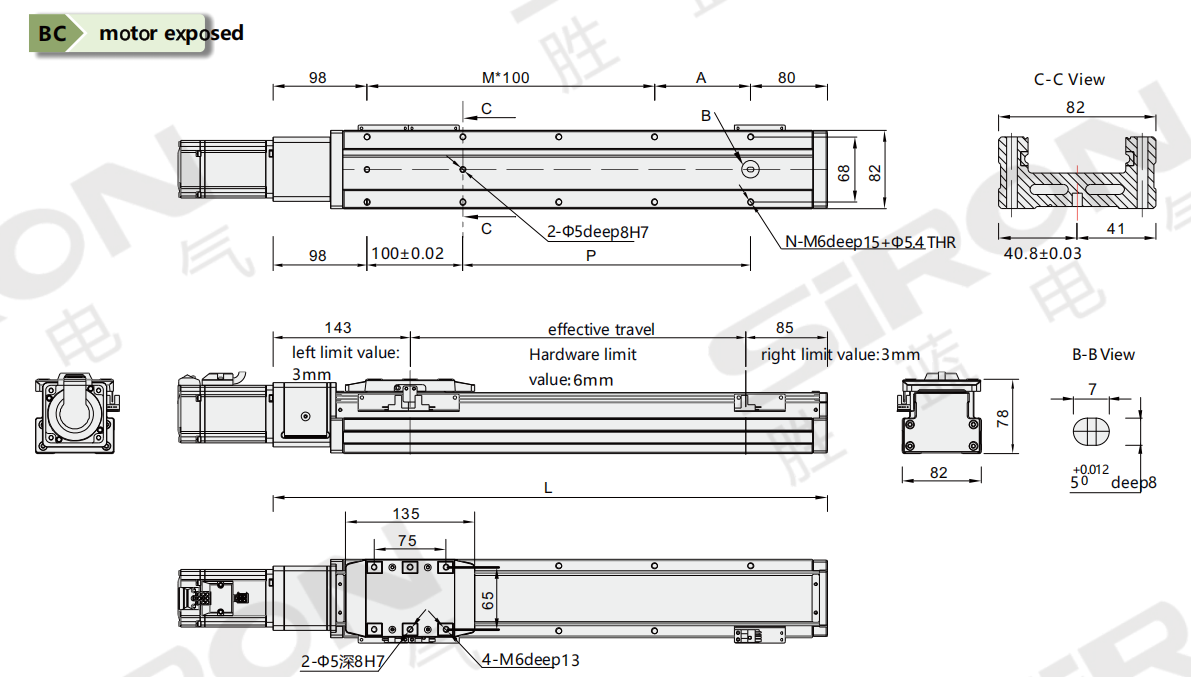

当行程为50、100时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体。

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
L	278	328	378	428	478	528	578	628	678	728	778	828	878	928	978	1028	1078	1128	1178	1228	1278	1328
A	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
N	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
P	100	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
重量（公斤）	3.60	3.95	4.30	4.65	5.00	5.35	5.70	6.05	6.40	6.75	7.10	7.45	7.80	8.15	8.50	8.85	9.20	9.55	9.90	10.25	10.60	10.95

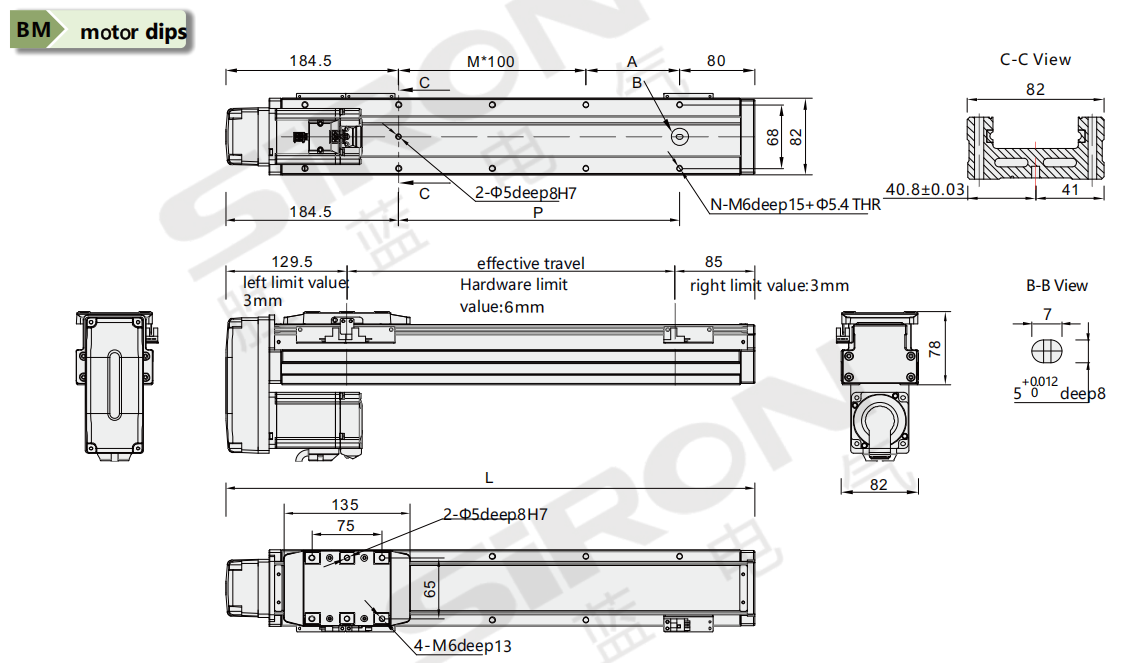

当行程为50、100时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体。

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
L	264.5	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	064.5	1114.5	1164.5	1214.5	1264.5	1314.5
A	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	0	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10
N	4	4	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24
P	100	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
重量（公斤）	3.80	4.15	4.50	4.85	5.20	5.55	5.90	6.25	6.60	6.95	7.30	7.65	8.00	8.35	8.70	9.05	9.40	9.75	10.10	10.45	10.80	11.15

注：电机折叠时，若选用刹车电机或超出电机总长度限制，则不能使用标准PIN孔。  如果您有任何需求，请咨询我们的销售人员。

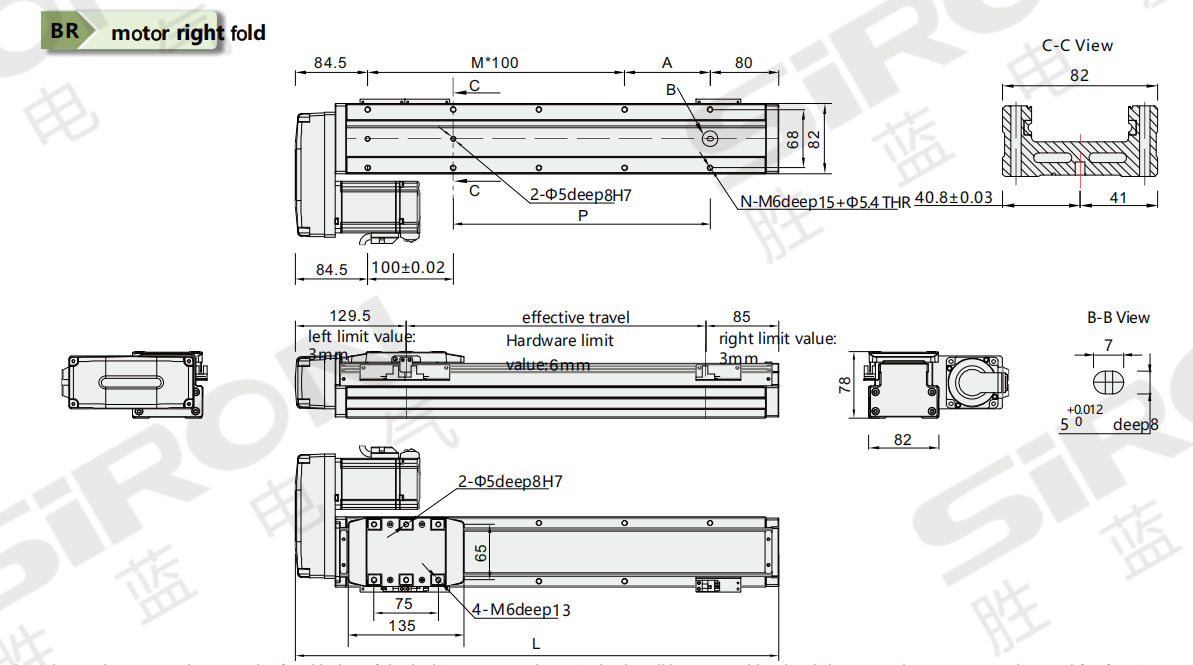

当行程为50、100时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体。

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
L	264.5	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	8645	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5
A	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
N	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
P	100	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
重量（公斤）	3.80	4.15	4.50	4.85	5.20	5.55	5.90	6.25	6.60	6.95	7.30	7.65	8.00	8.35	8.70	9.05	9.40	9.75	10.10	10.45	10.80	11.15

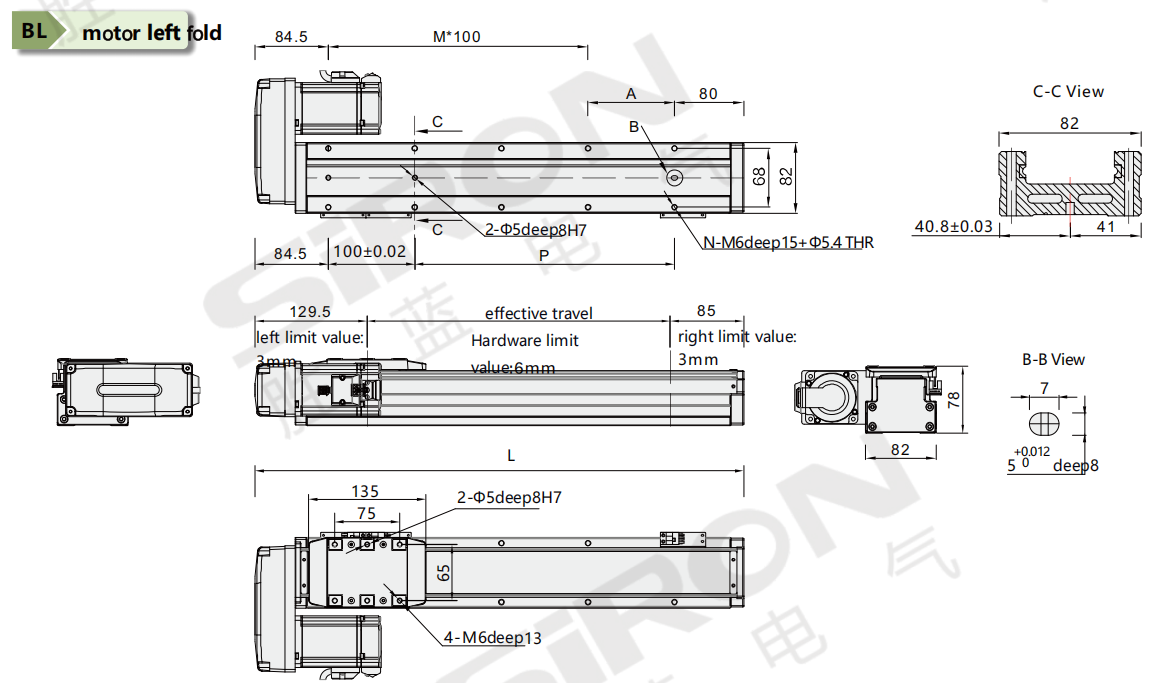

当行程为50、100时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
L	264.5	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5
A	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50
M	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11
N	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26
P	100	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
重量（公斤）	3.80	4.15	4.50	4.85	5.20	5.55	5.90	6.25	6.60	6.95	7.30	7.65	8.00	8.35	8.70	9.05	9.40	9.75	10.10	10.45	10.80	11.15

注：电机折叠时，若选用刹车电机或超出电机总长度限制，则不能使用标准PIN孔。  如果您有任何需求，请咨询我们的销售人员。 。
