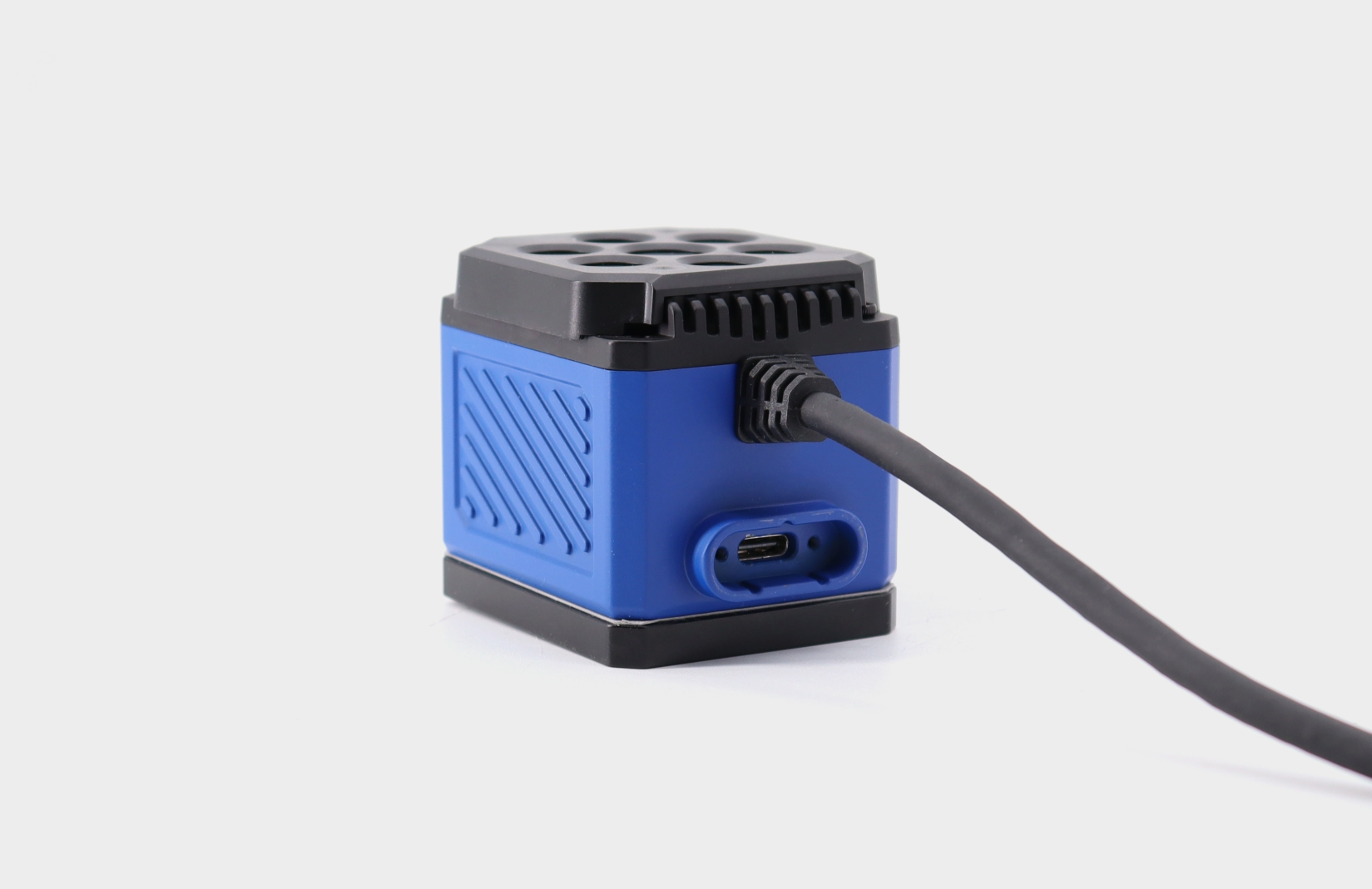

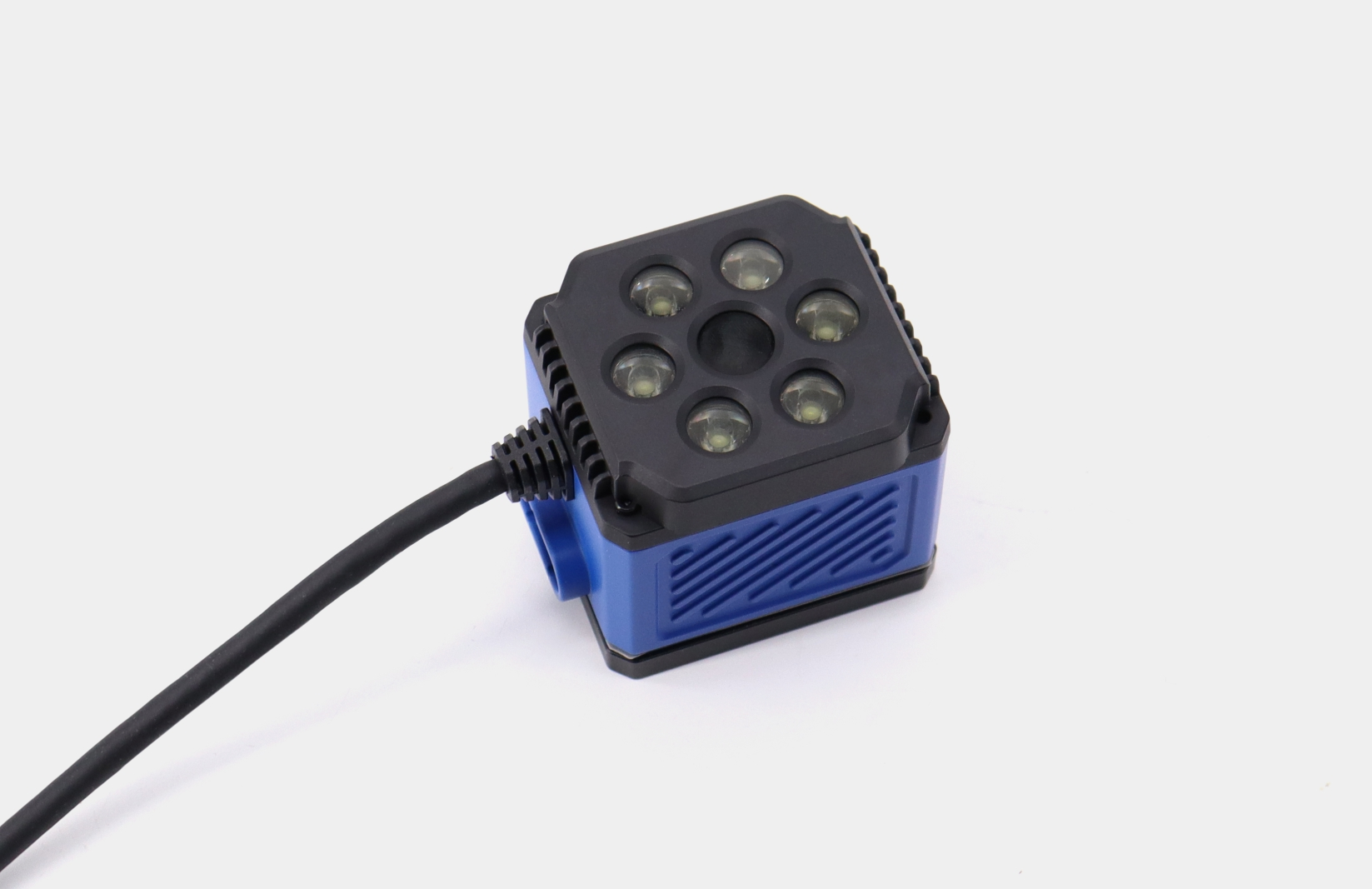

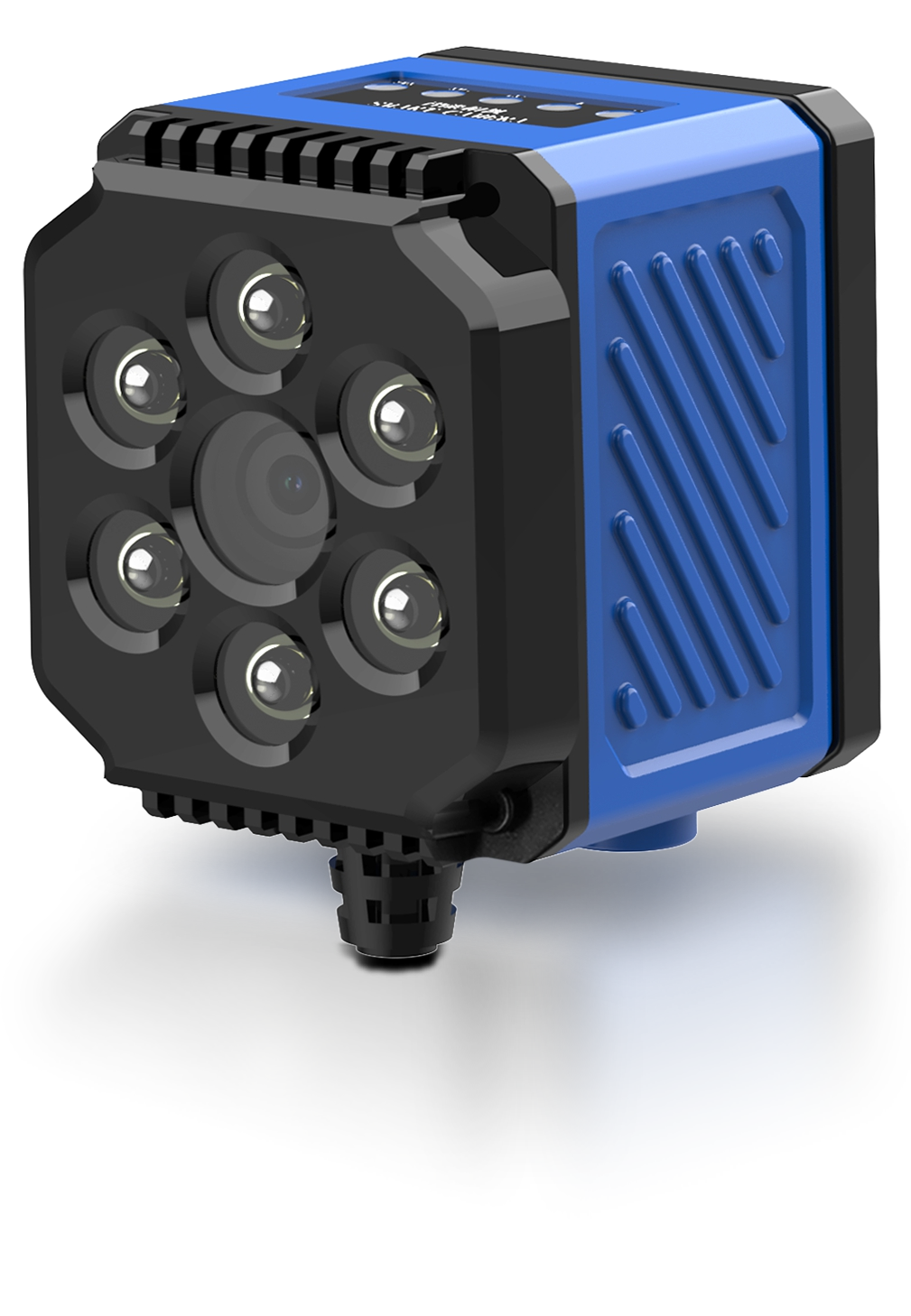

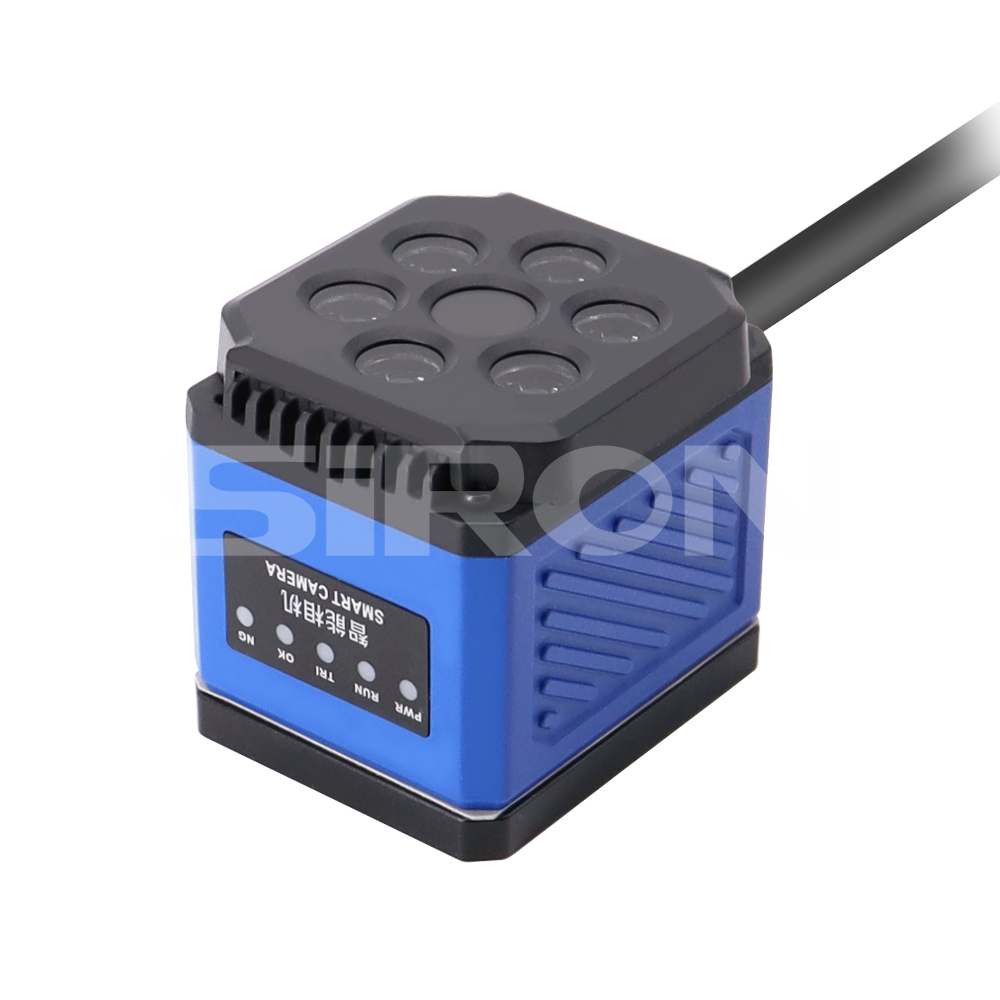

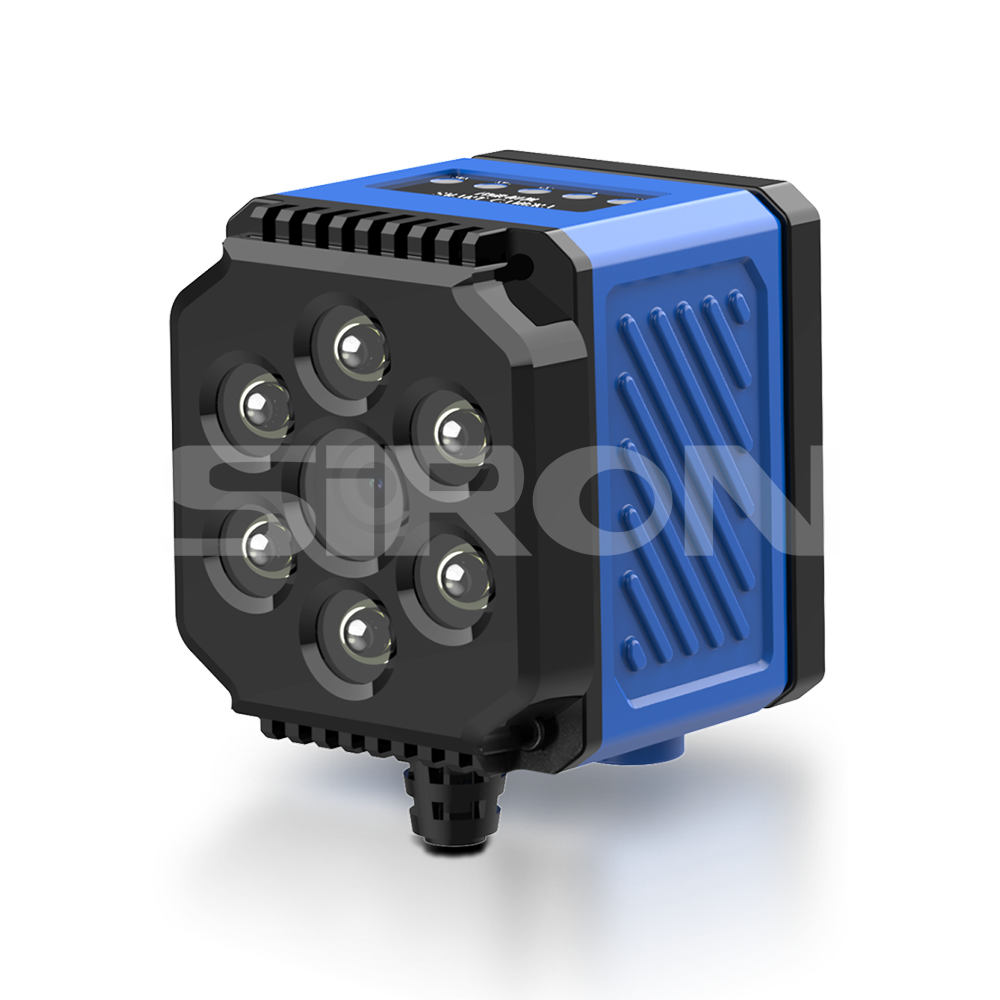

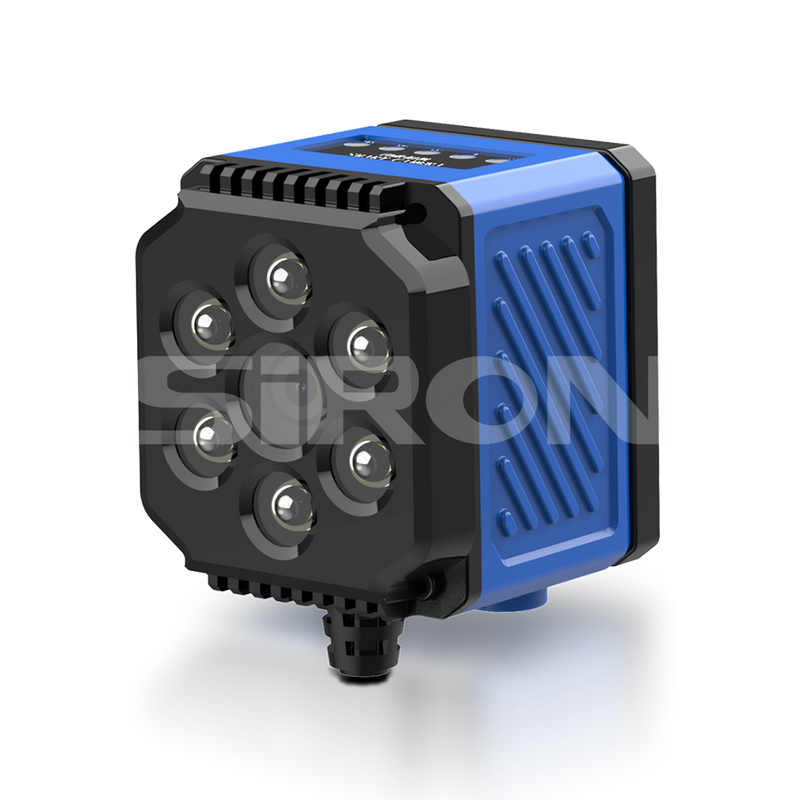

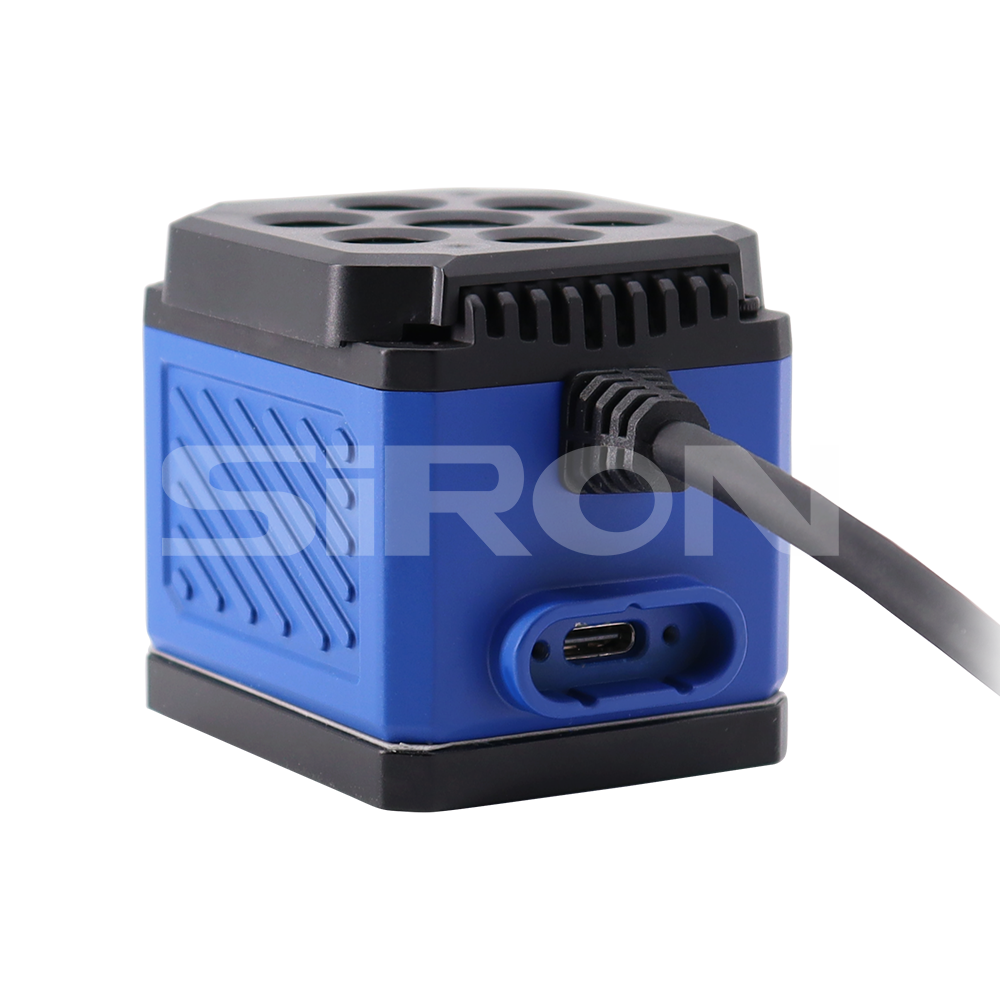

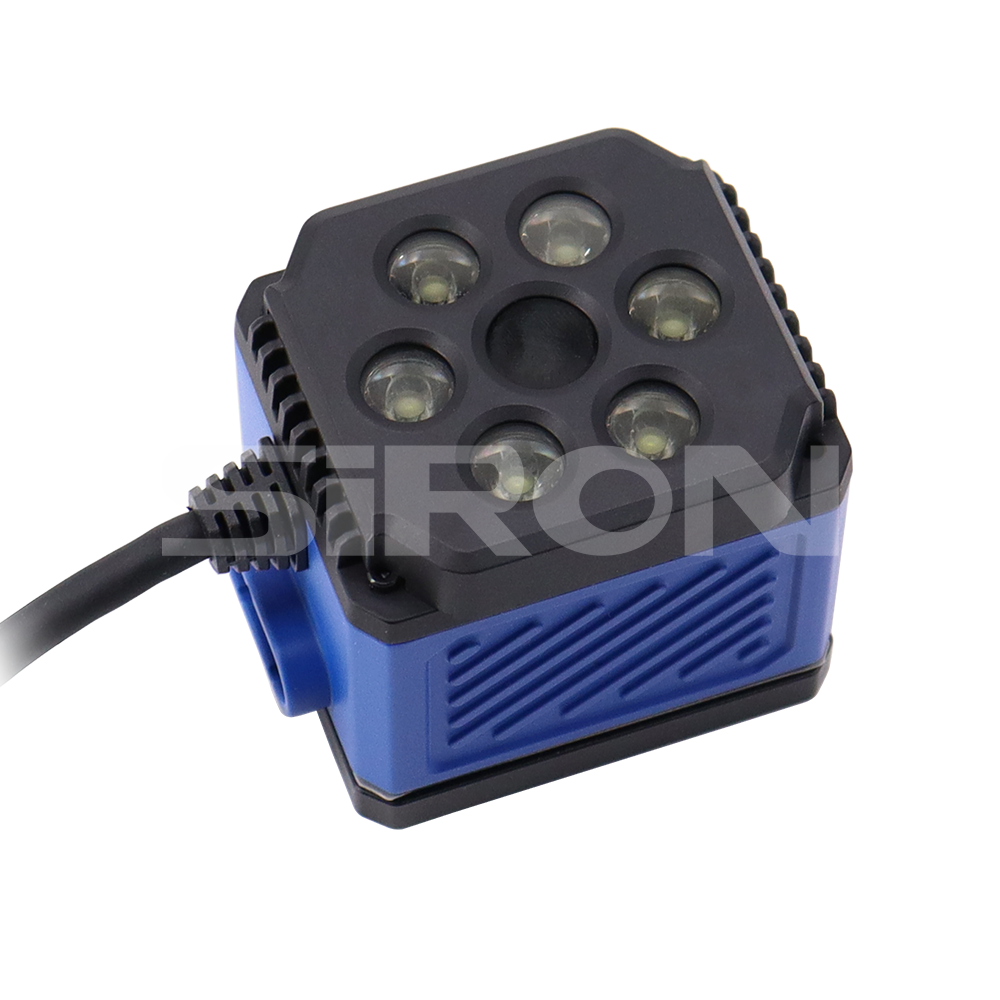

K516-1系列
SiRON
关于选择
300,000 像素 1.3 兆像素
| 模型 | 性能描述 | 模型 | 性能描述 | |
| K516-1-A1 | 4.7mm 镜头，彩色 | K516-1-B1 | 8mm 镜头，单色 | |
| K516-1-A2 | 8mm 镜头，彩色 | K516-1-B2 | 16mm 镜头，单色 | |
| K516-1-A3 | 16mm 镜头，彩色 |

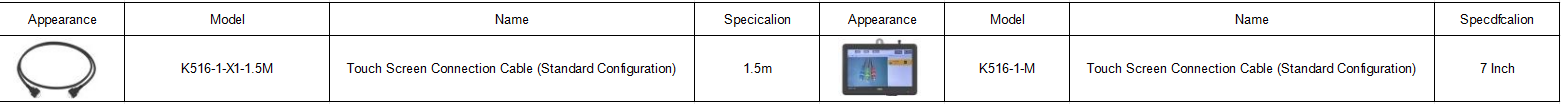

配件
方面
8P电源&IO线说明
| 信号接口说明 | |||
| 引脚号 | 颜色 | 姓名 | 描述 |
| 引脚 1 | Red | DC24 | 正电源 |
| 引脚 2 | 黑色的 | 0V/COM | 电源负端/I/O公共端 |
| 引脚 3 | 绿色的 | 输入1 | 相机触发输入 |
| 引脚 4 | 橙子 | 输出1 | 输出1 |
| 引脚 5 | 黄色的 | 输出2 | 输出2 |
| 引脚 6 | 棕色的 | 输出3 | 输出3 |
| 引脚 7 | 蓝色的 | RS232RXD | 接收数据 |
| 引脚 8 | 灰色的 | RS232_TXD | 传输数据 |
规格（AI智能相机）
| 模型 | K516-1-A1 | K516-1-A2 | K516-1-A3 | K516-1-B1 | K516-1-B2 |
| 解决 | 640x⁴80 | 1280x960 | |||
| 像素 | 30万像素 | 1.3 百万像素 | |||
| 最大帧率 | 60帧/秒 | 60帧/秒 | |||
| 镜片 | 4.7毫米 | 8mm | 16mm | 8mm | 16mm |
| 像素大小 | 3.744x3.744 | 3.744x3.744 | 3.744x3.744 | 3.744x3.744 | 3.744x3.744 |
| 图像识别 | 颜色 | 颜色 | 颜色 | Monochrome | Monochrome |
| 系统架构 | ARM 2GHz 四核处理器 | ||||
| 记忆 | 2GB DDR4 | ||||
| 贮存 | 32GB 内存卡 | ||||
| 数字输入/输出 | 数字I/O接口； 1路光隔离GPI输入，3路光隔离GPO输出，1路RS232串口 | ||||
| 视频输出 | LVDS接口 | ||||
| USB | 1路USB2.0 | ||||
| 电源 | DC 24V | ||||
| 功耗 | 12W | ||||
| 镜头接口 | M12机械对焦 | ||||
| 光源 | 白光源 | ||||
| LED指示灯 | 电源/运行/触发/OK/NG | ||||
| 算法功能 | 内置具有Model-A学习功能的视觉算法；支持正向/反向检测、存在/不存在、尺寸、位置和颜色识别 | ||||
| 外壳材料 | 铝合金 | ||||
| 保护等级 | IP67 | ||||
| 环境温度 | 0-50℃ | ||||
| 环境湿度 | 2 0 % ~ 9 5 % PH 非凝结 | ||||
| 标准电源和 IO 电缆长度 | 3m | ||||
规格参数（触摸屏）
| 模型 | K516-1-M |
| 面板尺寸 | 7寸 |
| 解决 | 1024X600 |
| 指示灯 | PWR / 触摸显示灯 |
| 界面 | LVDS/USB |
| 触摸模式 | 电阻式 |
| 电压 | 直流12V |
| 力量 | 5W |
| 保护等级 | IP40 |
| 环境温度 | 0〜50℃ |
| 环境湿度 | 20%~95% RH，非凝结 |
| 开放尺寸 | 260.2mmX179.8mm |
| 重量 | 450克 |

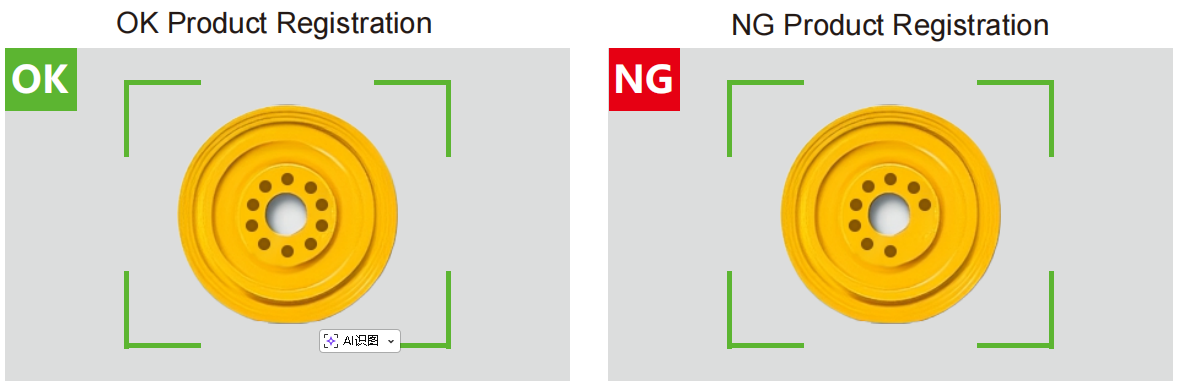

注册参考
只需注册OK产品和NG产品，系统就能自动调整到理想的设置。即使工件和环境发生变化，也只需额外注册新的工件即可。系统会自动添加检测条件，无需复杂的配置或安装调整。

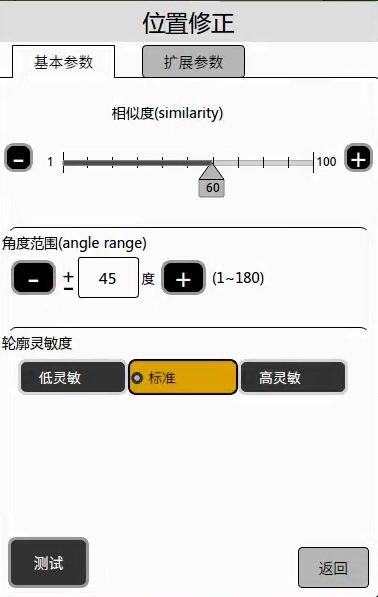

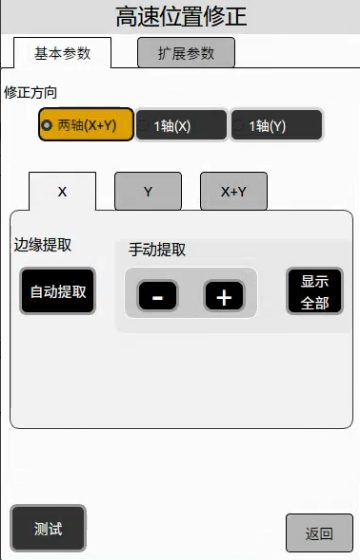

位置校正：通过轮廓匹配来校正产品位置。高速位置校正：通过搜索目标黑白特征，在X和Y方向上校正产品。
产品详情

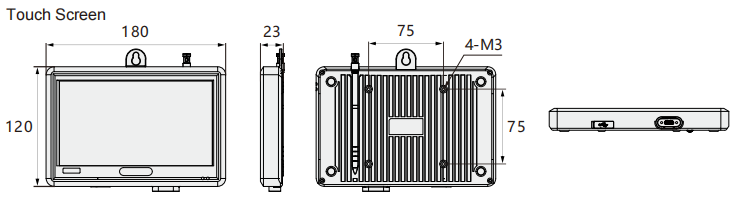

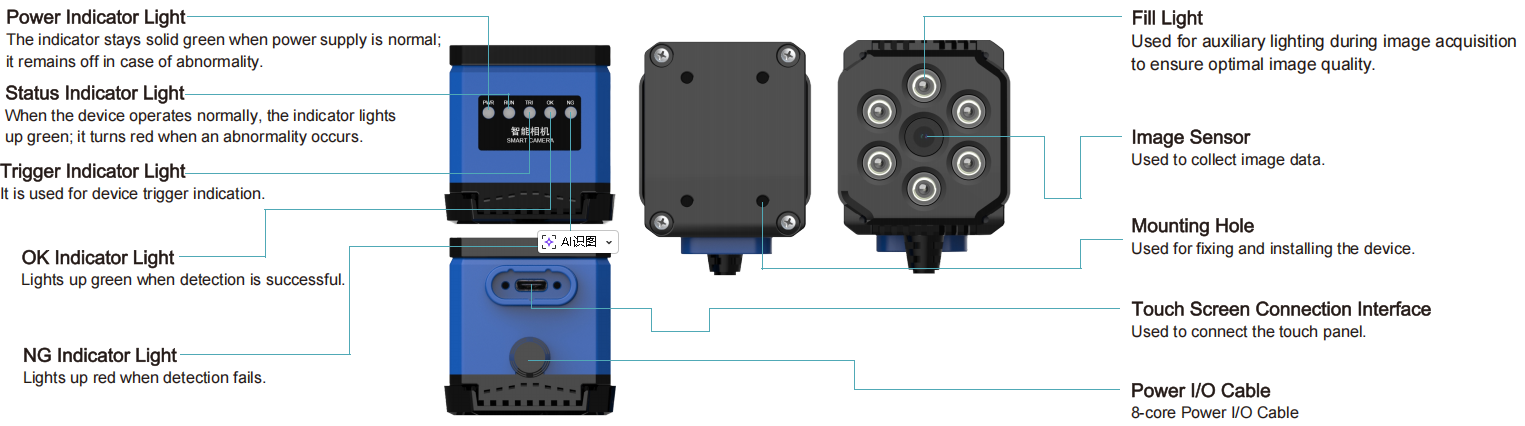

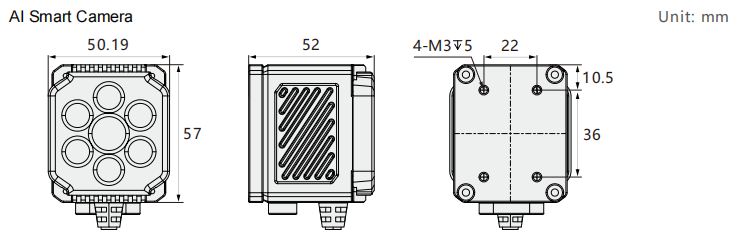

结构图

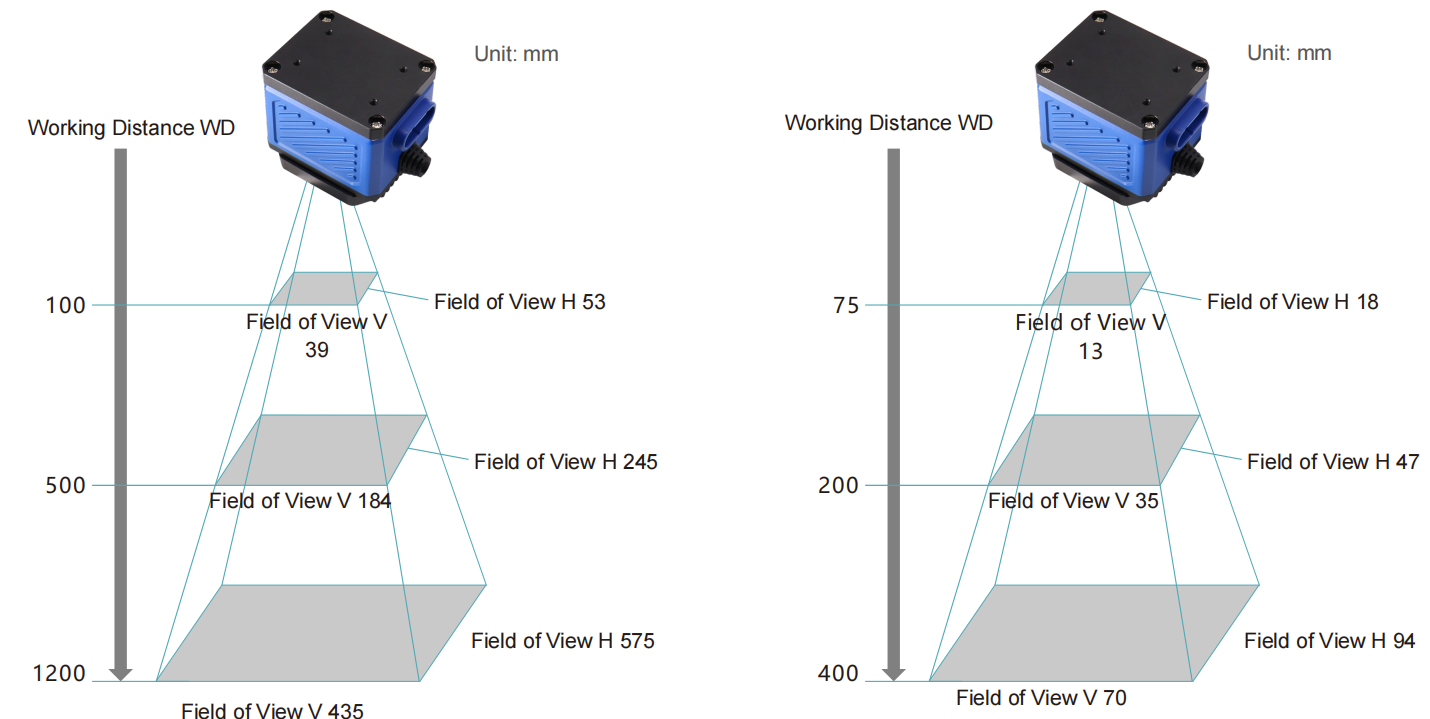

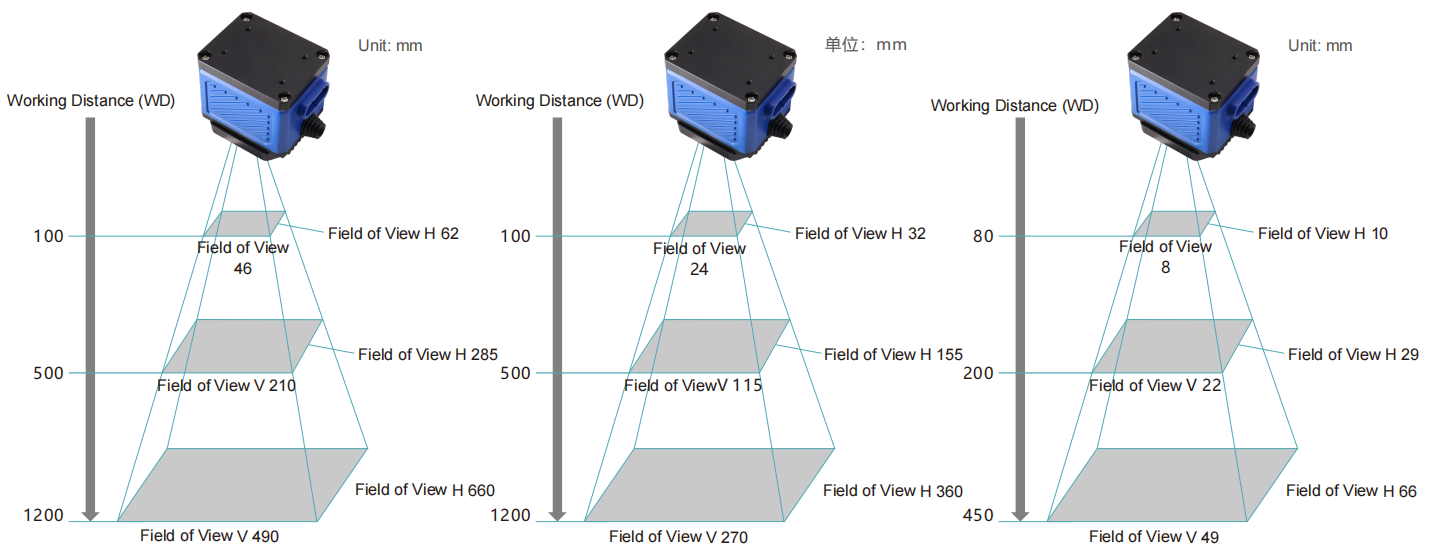

检测范围特性图
| 模型 | 安装距离 | 视野H | 视场角 V | |
| K516-1-A1 广视野型 | 30 | 25 | 19 | |
| 100 | 62 | 46 | ||
| 200 | 118 | 90 | ||
| 300 | 170 | 130 | ||
| 500 | 285 | 210 | ||
| 1200 | 660 | 490 | ||
| 模型 | 安装距离 | 视野H | 视场角 V | |
| K516-1-A2 标准型 | 40 | 14 | 11 | |
| 100 | 32 | 24 | ||
| 200 | 63 | 47 | ||
| 300 | 93 | 69 | ||
| 500 | 155 | 115 | ||
| 1200 | 360 | 270 | ||
| 模型 | 安装距离 | 视野H | 视场角 V | |
| K516-1-A3 标准型 | 80 | 10 | 8 | |
| 100 | 13 | 10 | ||
| 150 | 21 | 16 | ||
| 200 | 29 | 22 | ||
| 300 | 43 | 32 | ||
| 450 | 66 | 49 | ||
| 模型 | 工作距离 | 视场角 H | 视场角 V |
| K516-1-B1 标准型 | 30 | 18 | 14 |
| 100 | 53 | 39 | |
| 200 | 101 | 75 | |
| 300 | 150 | 112 | |
| 500 | 245 | 184 | |
| 1200 | 575 | 435 |
| 模型 | 工作距离 | 视场角 H | 视场角 V |
| K516-1-B2 标准型 | 75 | 18 | 13 |
| 100 | 23 | 18 | |
| 150 | 35 | 26 | |
| 200 | 47 | 35 | |
| 300 | 71 | 53 | |
| 400 | 94 | 70 |
算法检测工具
标准模式：配备多种检测工具，轻松满足各种应用需求。
轮廓匹配 灰度区域
颜色区域 宽度测量

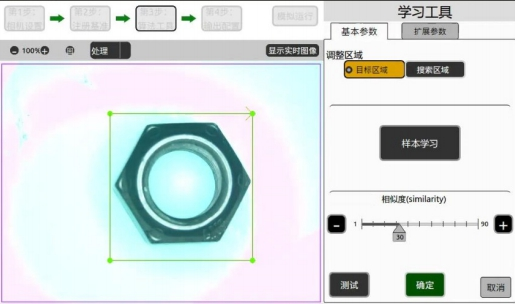

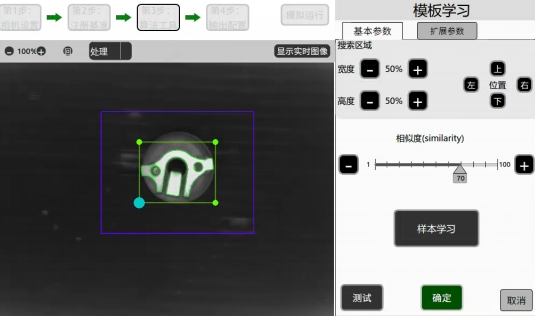

模板学习 功能存在/不存在
斑点计数 灰度比较
颜色存在/不存在 字符识别 (OCR)

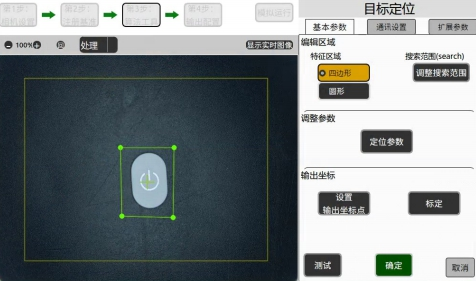

角度定位 目标定位

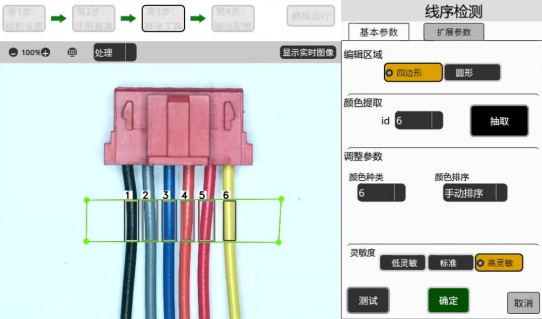

节距 线序检测 人工智能学习

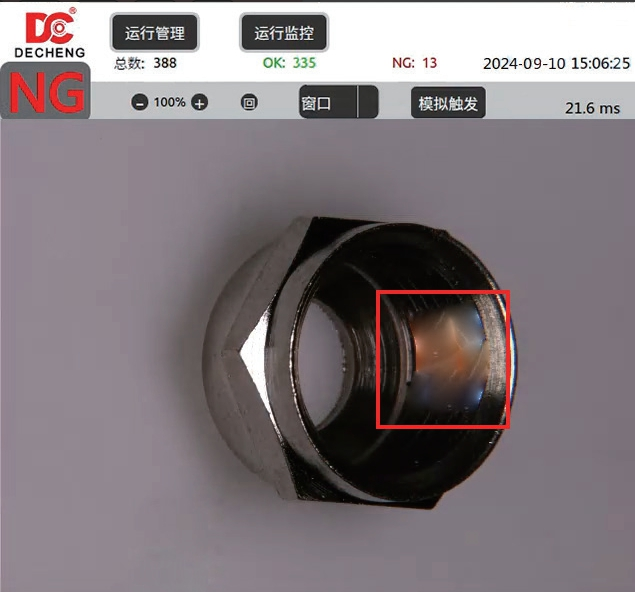

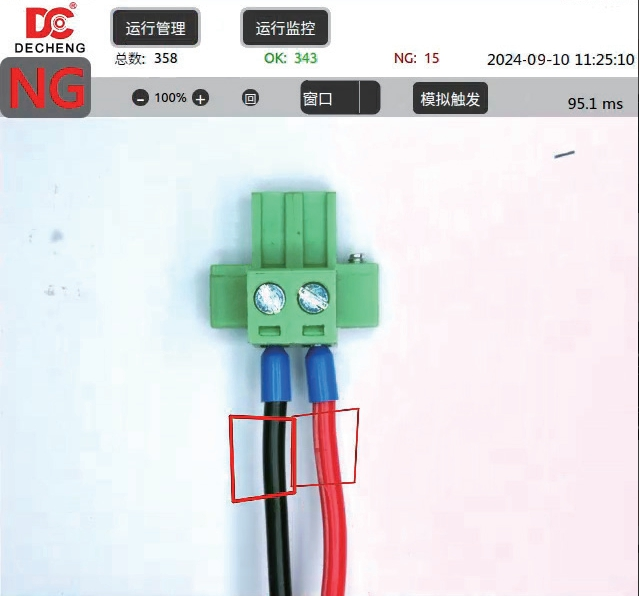

应用案例

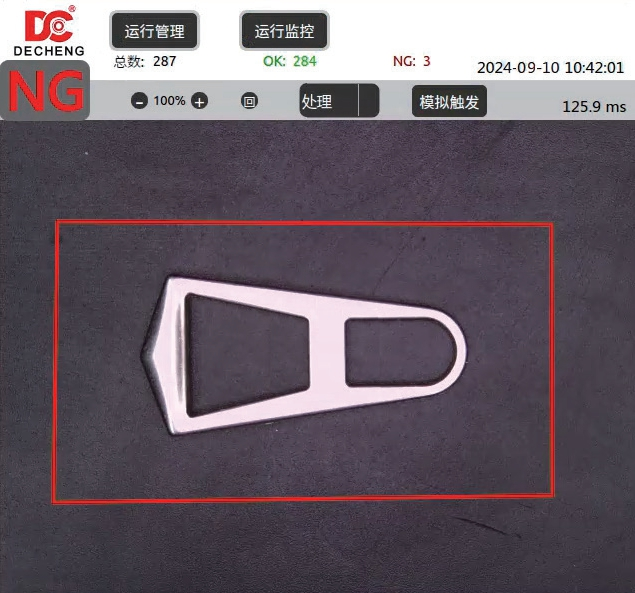

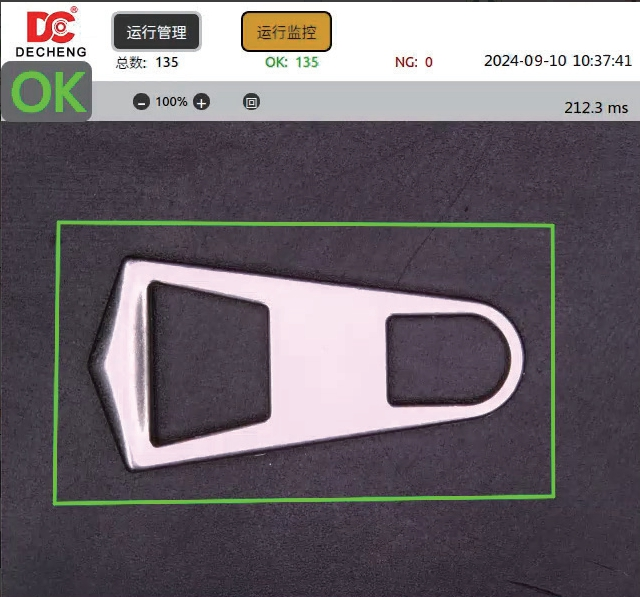

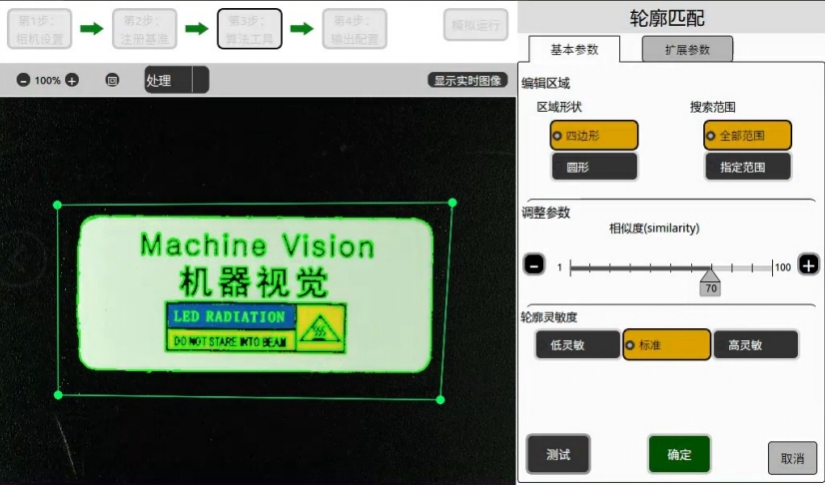

轮廓匹配：通过形状差异进行识别
只需包围目标即可自动提取轮廓。它可以处理标准化相关方法难以处理的亮度波动和个体表面条件差异。

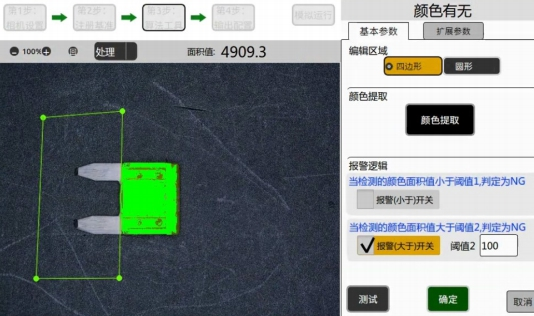

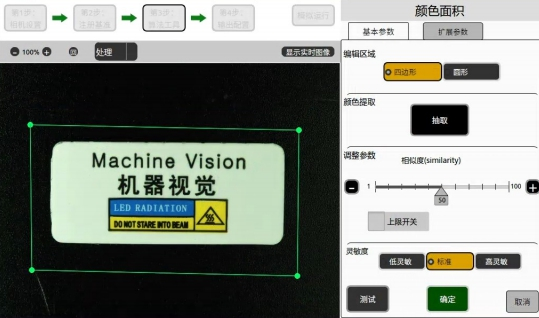

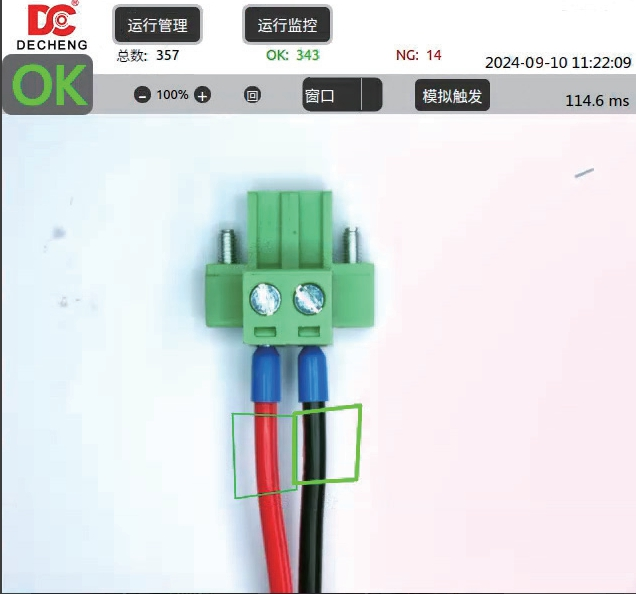

颜色区域：通过颜色区域大小来识别
根据合格产品注册的颜色面积，计算与检测目标的一致性。只需点击图像中的目标颜色即可完成颜色提取，操作简单。

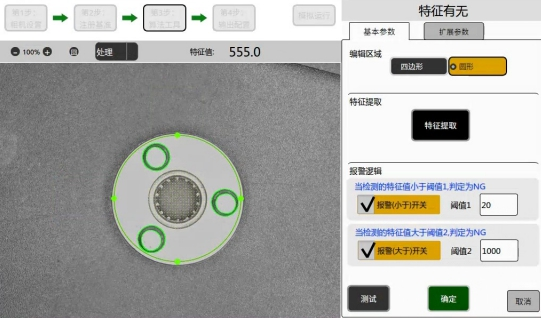

特征存在/不存在：通过边缘像素数识别
它可以识别形状不固定或表面条件存在差异的目标。边缘是指明暗变化的边界点。

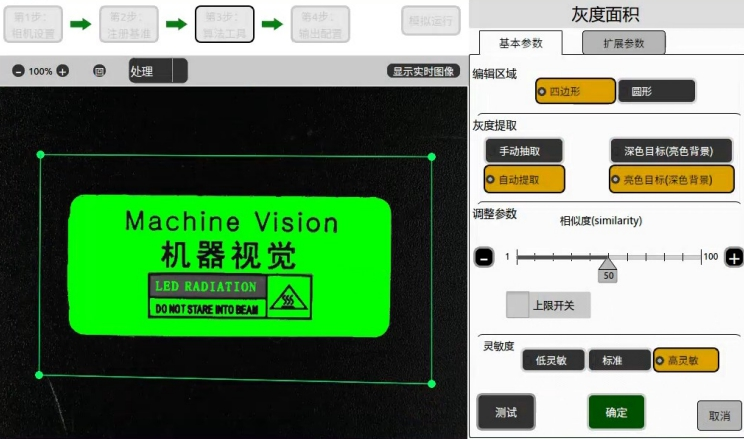

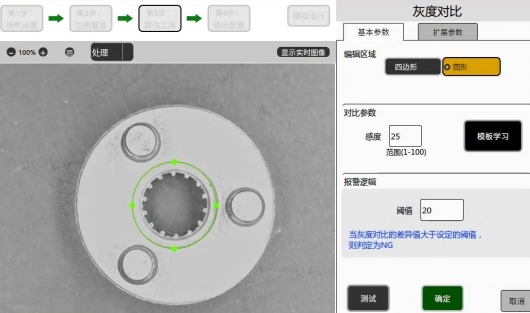

灰度区域：通过指定的亮度级别进行识别
以注册良品的亮度面积为基准，计算与检测目标的一致性。适用于根据光泽度差异和表面加工差异进行识别。

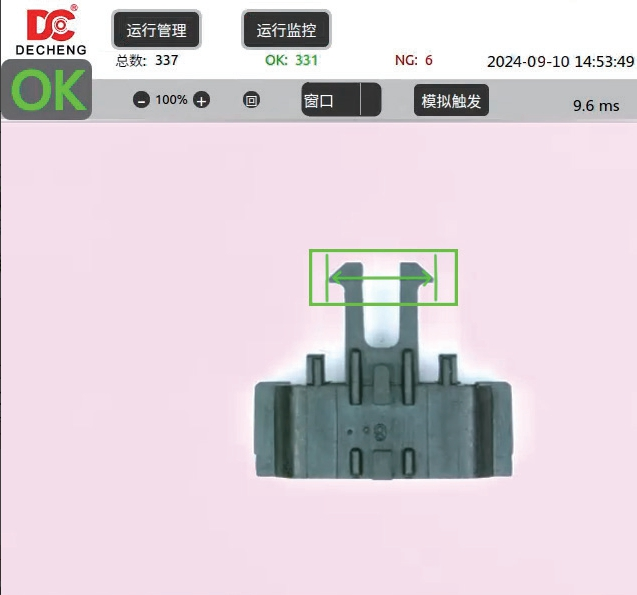

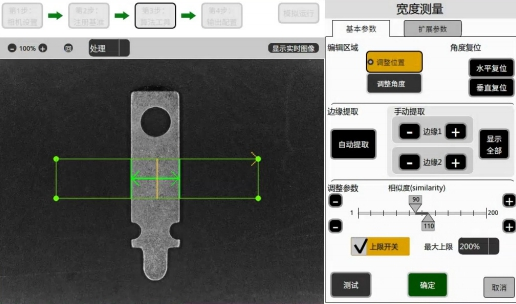

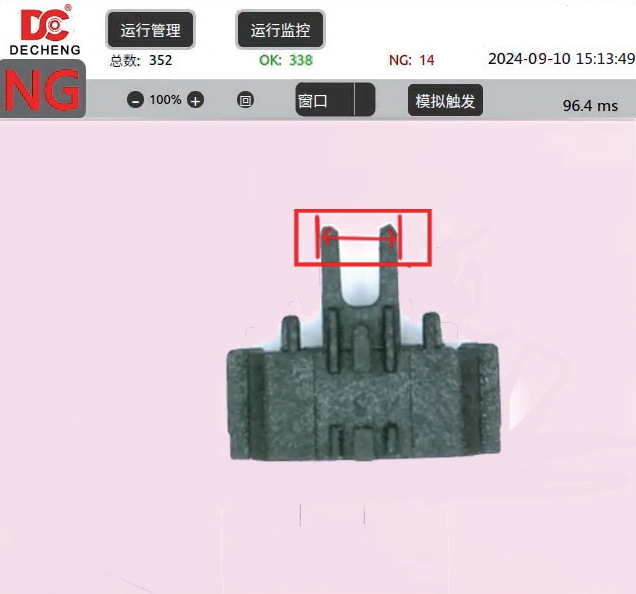

宽度测量：通过边缘之间的宽度进行识别
它可以检测目标物体的翘曲或宽度。可以使用缩放功能来显示实际尺寸。

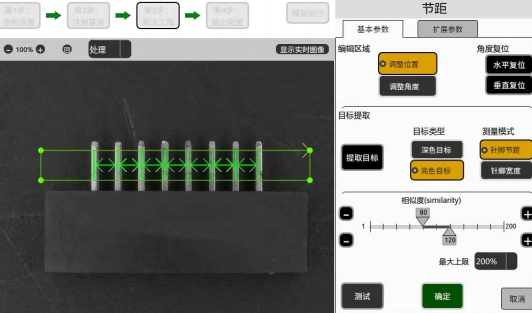

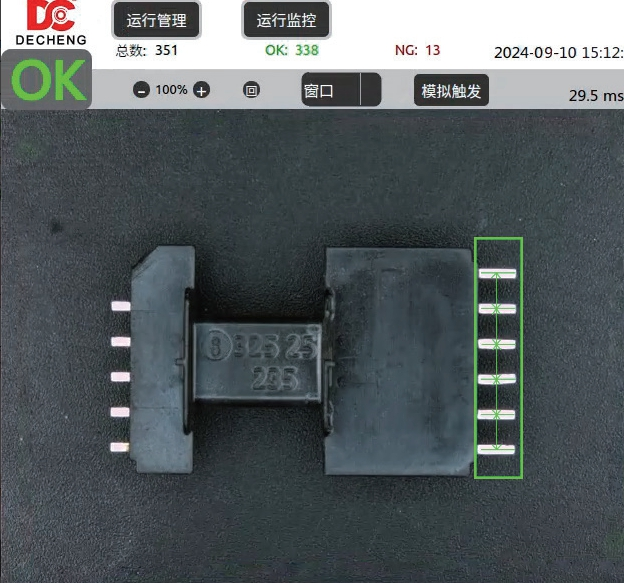

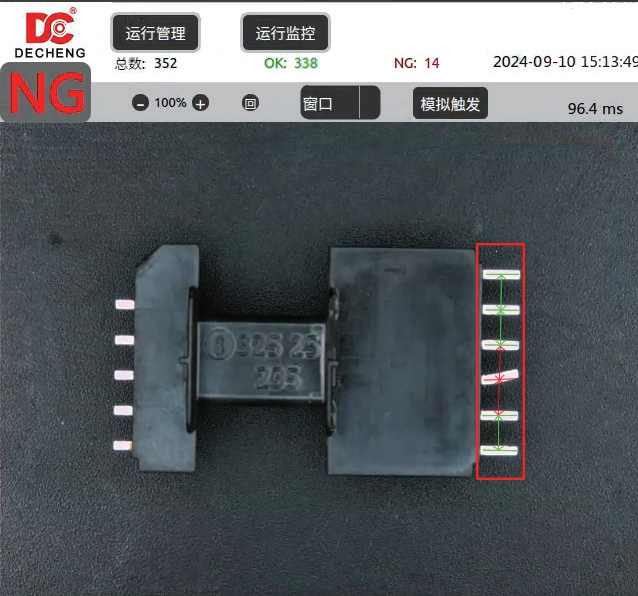

音高：通过音高差来识别
它不仅可以检测间距，还可以检测引脚宽度。可以使用缩放功能来显示实际尺寸。

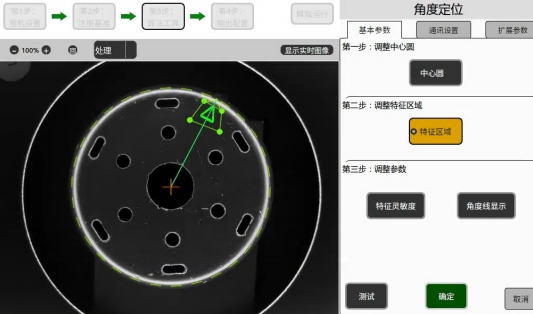

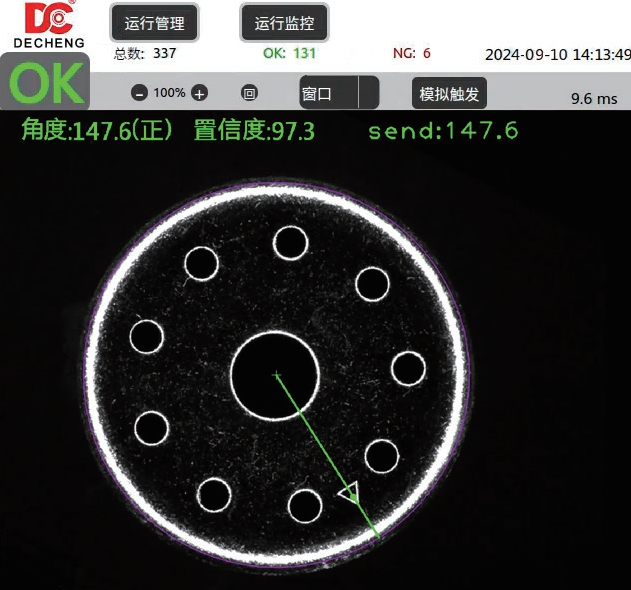

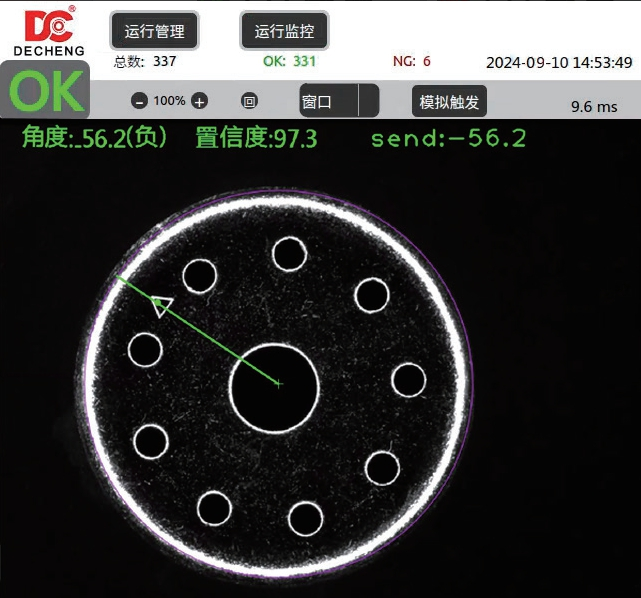

角度定位：通过角度错位和偏移进行识别
它可以识别指定范围内目标的角度错位和偏移。

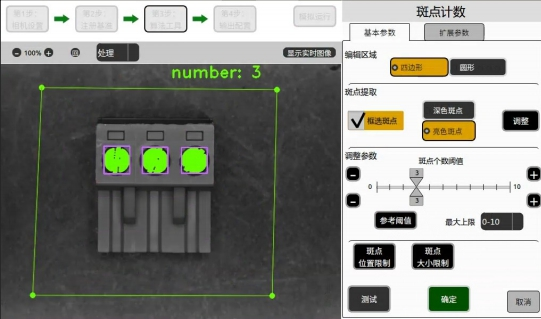

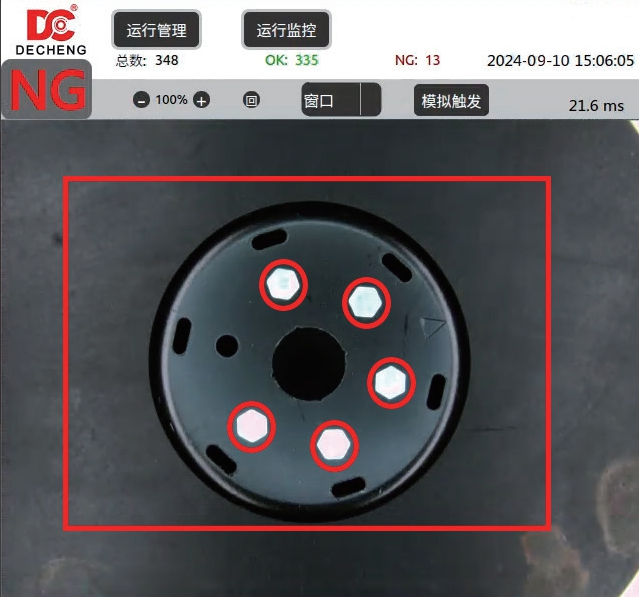

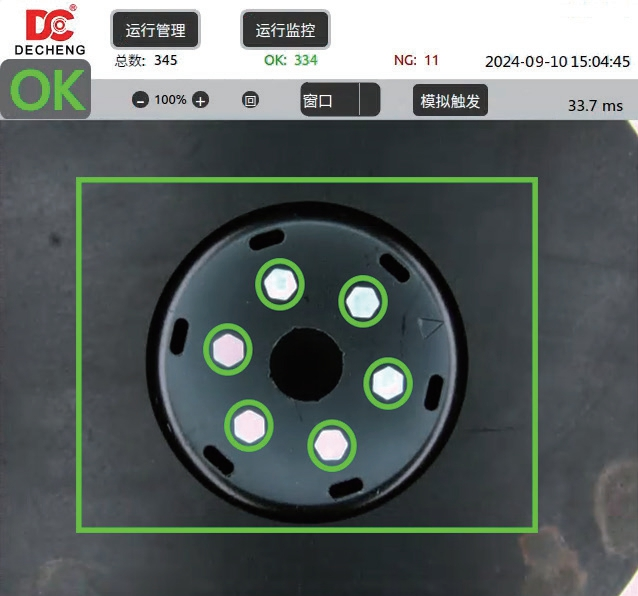

斑点计数：通过目标上的斑点数量进行识别
根据登记的合格品斑点数量，检查检测目标的斑点数量是否一致。

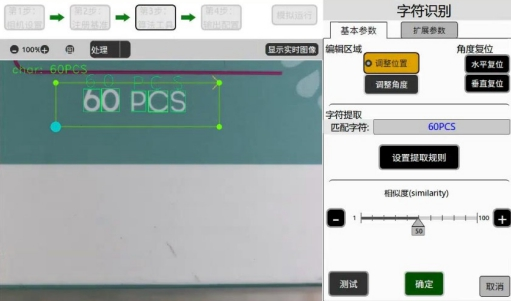

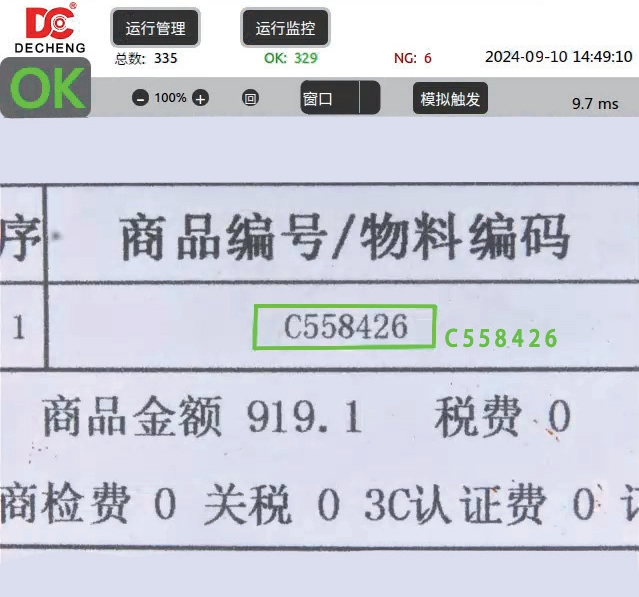

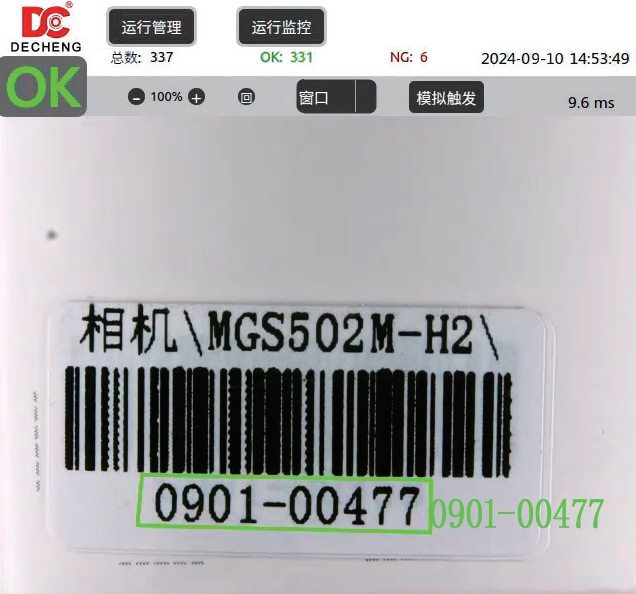

字符识别：通过字符、数字和日期的差异进行识别

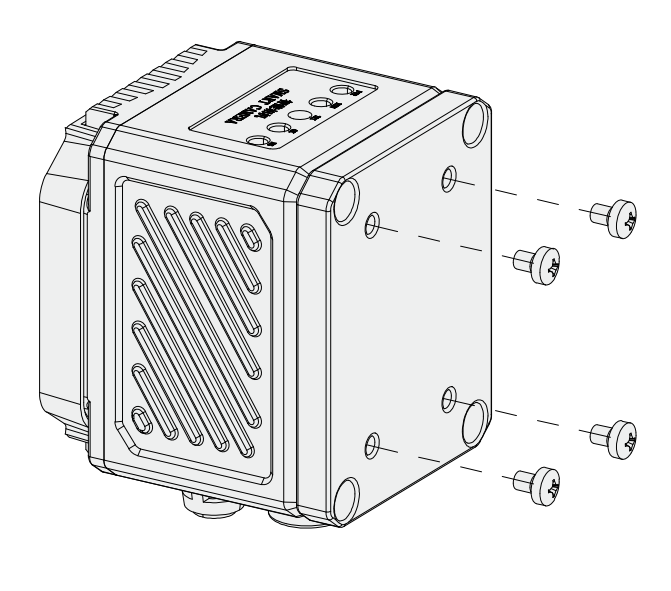

设备安装
通过安装支架和其他机械部件，用M3螺钉将设备固定。支持垂直和水平安装，可根据实际应用场景选择安装方式。

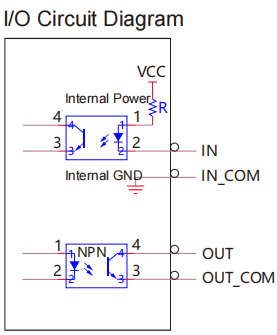

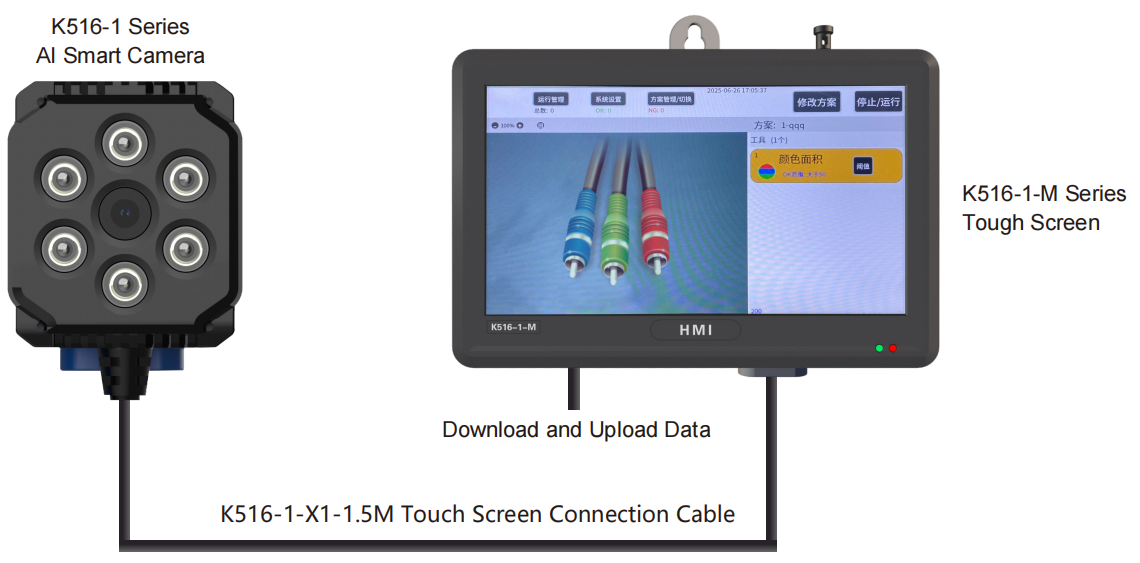

连接示意图
