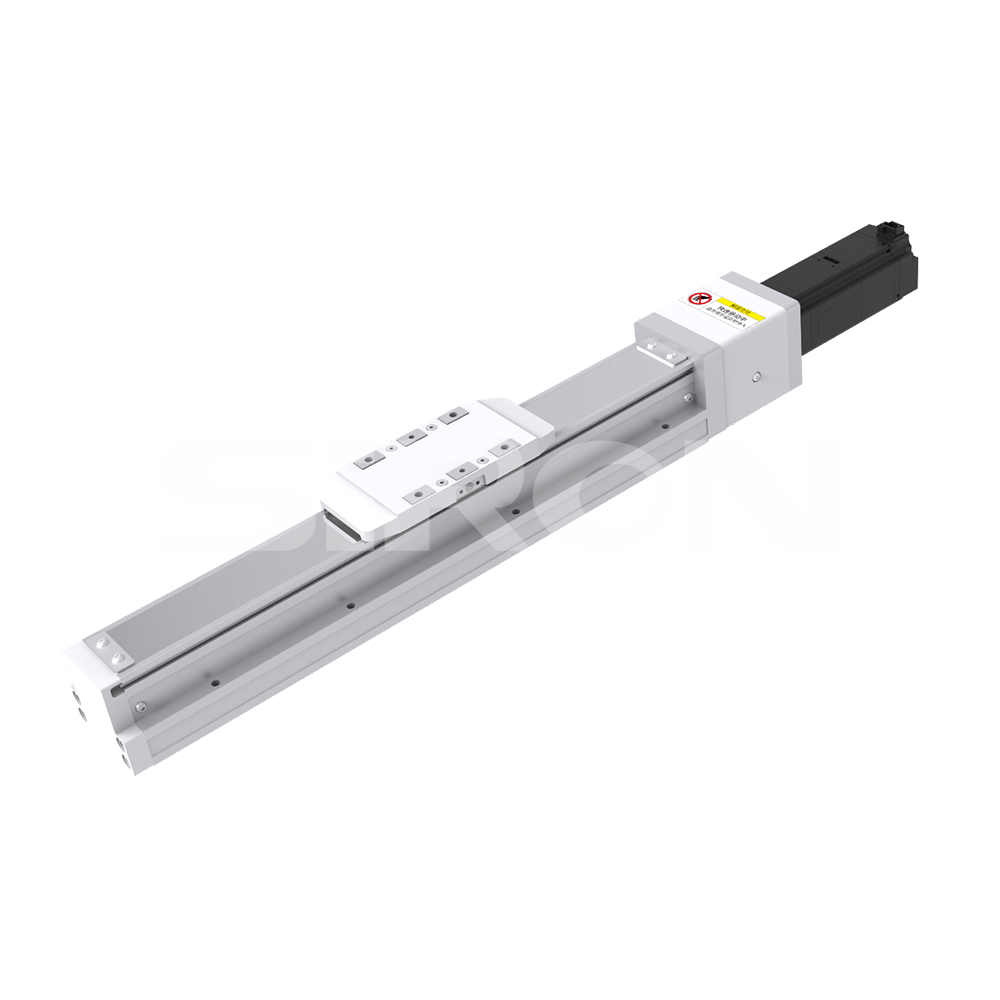

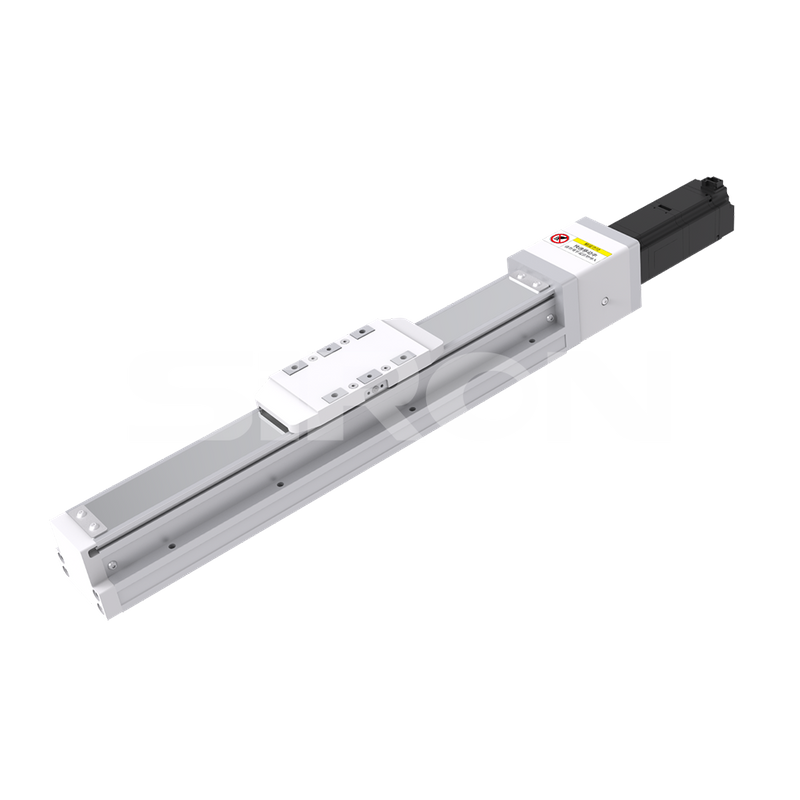

M302（C）
SiRON
9001909090

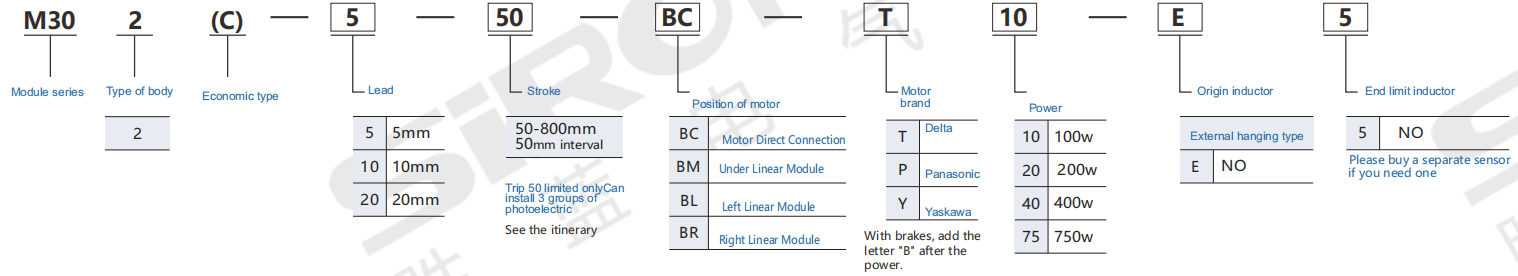

关于选择
选择示例：M302（C）-5-50-BC-T10B-E5是M302（2）系列，铅范围5mm，卒中50，电动机直接连接，Delta 100W带有制动器，无原点传感器，无极限Senso；
注意：如果您需要其他样式，请咨询我们的销售人员。原点传感器：选择冲程50mm的极限：（1）应将原点类型限制放置在不同的侧面，（2）应安装在幻灯片座的两侧；
产品规格
| 项目 | 规格 | ||||
| 杂种 | 可重复性（mm） | ±0.01 | |||
| 球螺旋（mm） | 5 | 10 | 20 | ||
| 最大速度（mm/s） | 250 | 500 | 1000 | ||
| 最大有效载荷（kg） | 水平的 | 30 | 15 | 10 | |
| 垂直的 | 10 | 5 | 2.5 | ||
| 额定推力（n） | 341 | 170 | 85 | ||
| 中风俯仰（mm） | 50〜800mm/50mm 间隔 | ||||
| sarts | 交流伺服电机输出（W） | 100 | |||
| 球螺丝O（mm） | C7φ12 | ||||
| 耦合（mm） | 7×8 | ||||
| 家庭传感器 | 外部 | EE-SX674（NPN）EE-SX674P（PNP） PM-Y45（NPN）PM-Y45P（PNP） | |||

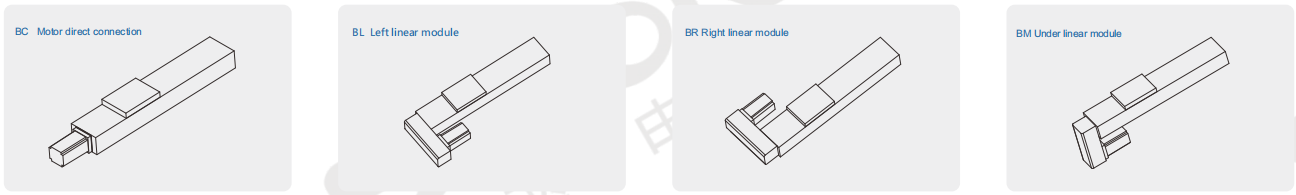

安装方法
适用电机品牌
| 品牌 | 汽车标志 | 是否有刹车 | 电机容量 | 电压 | 汽车模型 | 电压 |
| 达尔塔 | T | 无刹车（卧式） | 100 | 220 | ECMA-C20101ES | ASD-B2-0121-B |
| 带刹车（立式） | 100 | 220 | ECMA-C20101SS | ASD-B2-0121-B | ||
松下 | P | 无刹车（卧式） | 100 | 220 | MSMF012L1U2M | MADLN05SG |
| 带刹车（立式） | 100 | 220 | MSMF012L1V2M | MADLN05SG | ||
| Yaskawa | Y | 无刹车（卧式） | 100 | 220 | SGM7J01AFC6S | SGD7SR90A00A002 |
| 带刹车（立式） | 100 | 220 | SGM7J01AFC6E | SGD7SR90A00A002 |

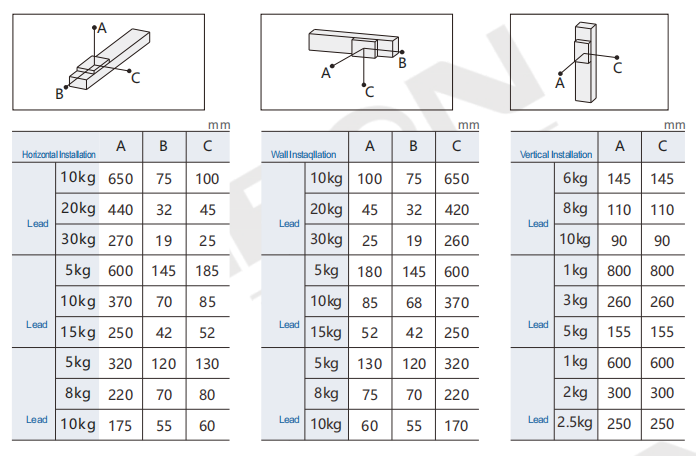

允许悬伸量
静载荷力矩
| 我的 | 103 |
| 国会议员 | 103 |
| 先生 | 144 |
扭矩表示的数据代表重心。在标准化使用条件下，产品使用寿命为10,0 00公里。使用倒吊葫芦时不能遵循标准规范。如果您有任何需求，请咨询我们的销售人员。

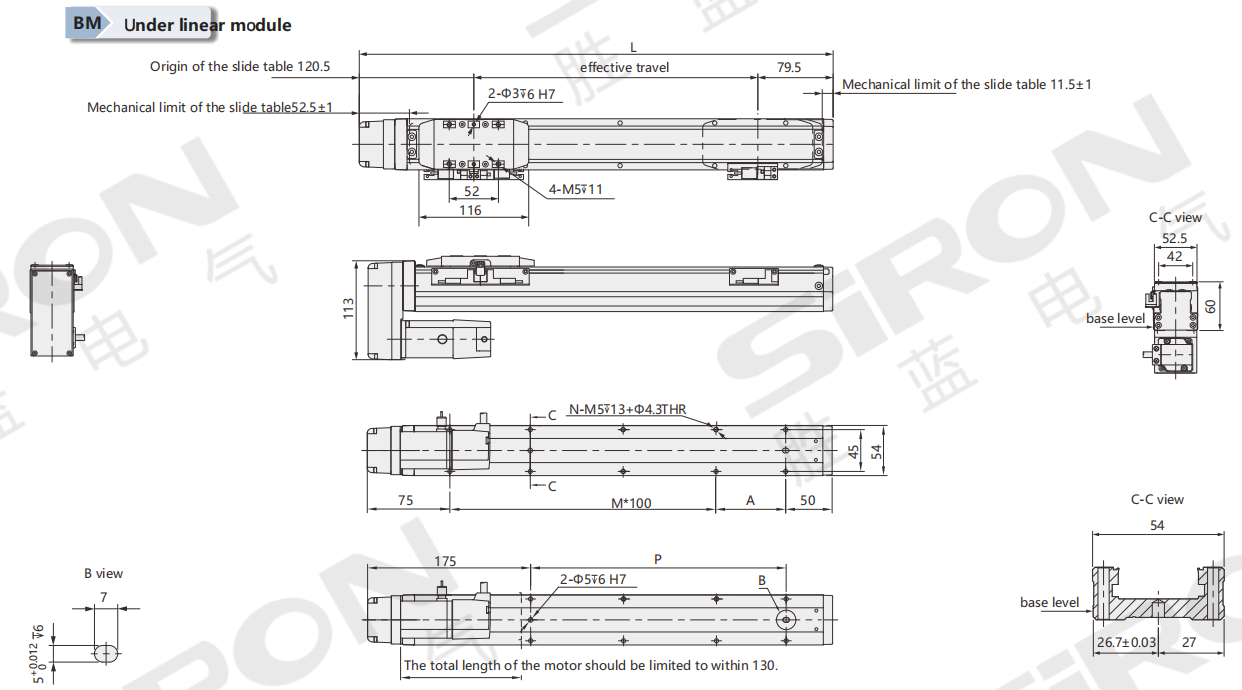

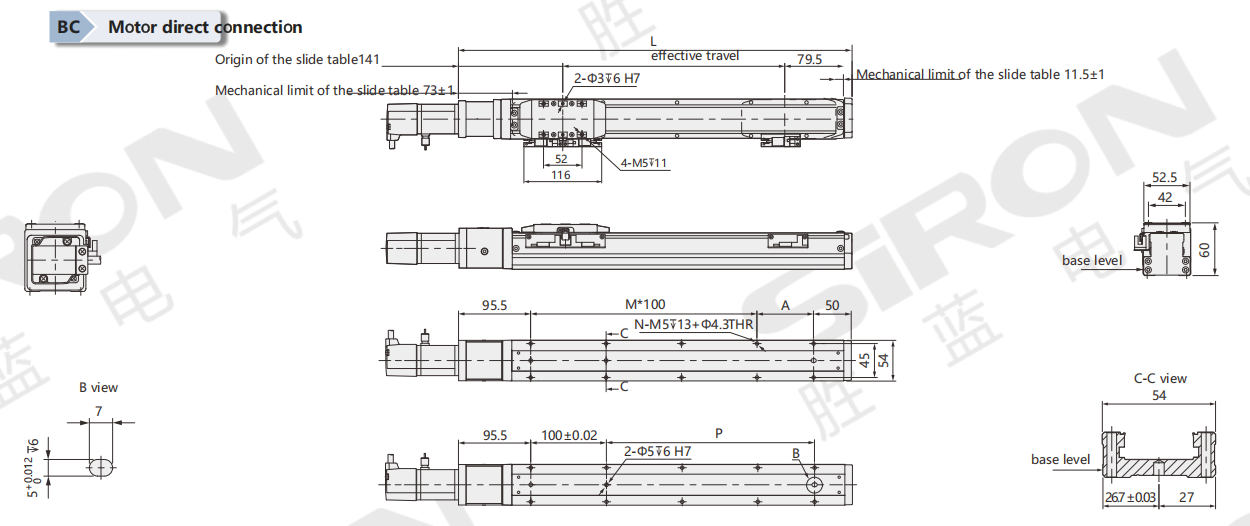

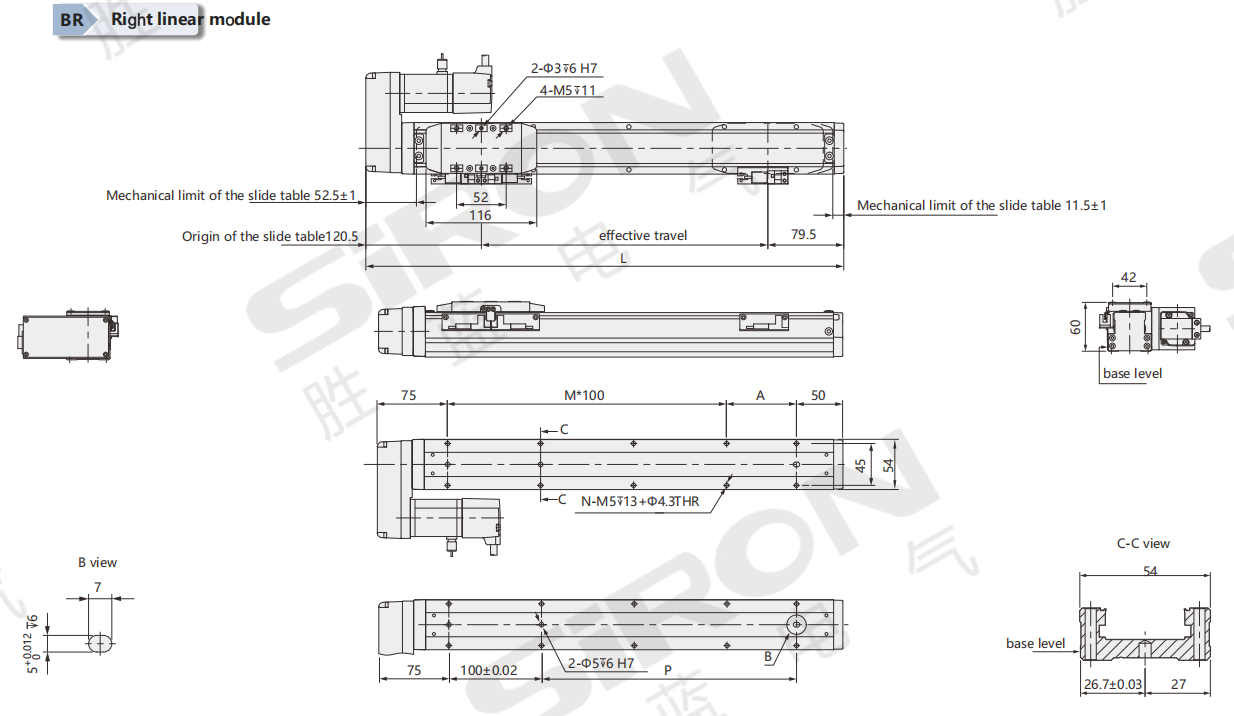

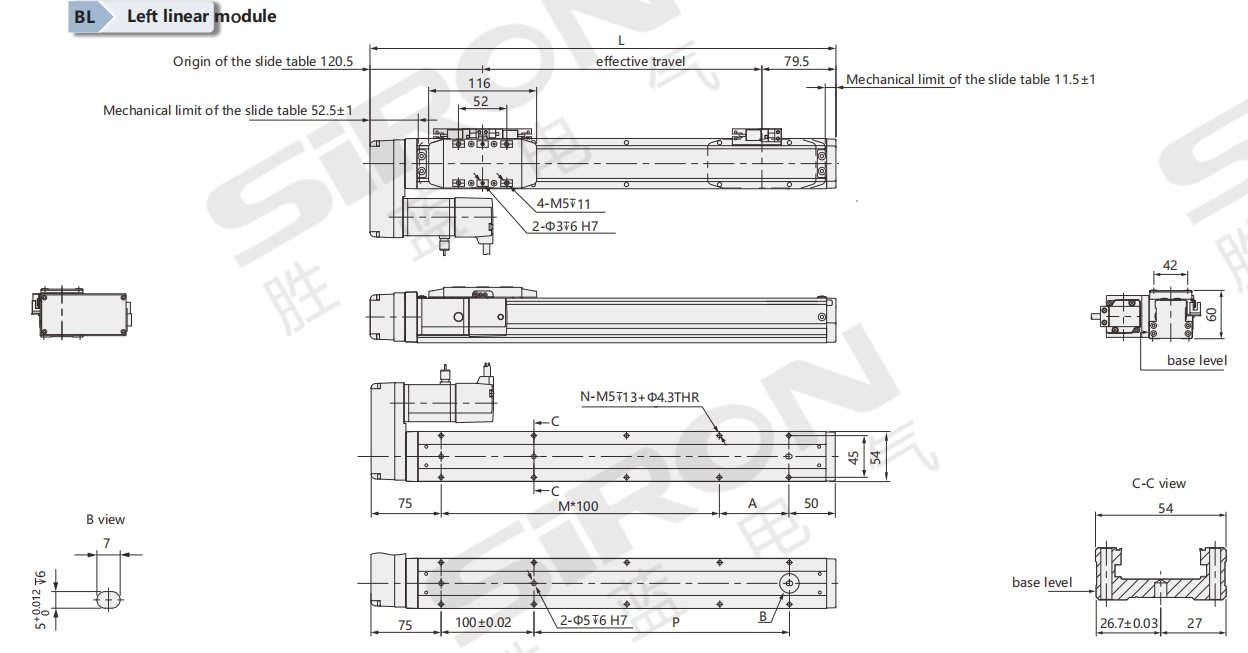

通用尺寸图
| 中风 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 270.5 | 320.5 | 370.5 | 420.5 | 470.5 | 520.5 | 570.5 | 620.5 | 670.5 | 720.5 | 770.5 | 820.5 | 870.5 | 920.5 | 970.5 | 1020.5 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 7 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| 重量（公斤） | 1.65 | 1.79 | 1.92 | 2.11 | 2.39 | 2.50 | 2.52 | 2.75 | 2.86 | 2.95 | 3.15 | 3.28 | 3.44 | 3.58 | 3.71 | 4.09 |
| 中风 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| 重量（公斤） | 1.68 | 1.80 | 2.03 | 2.14 | 2.42 | 2.53 | 2.58 | 2.78 | 2.89 | 2.98 | 3.18 | 3.31 | 3.47 | 3.60 | 3.74 | 4.12 |
| 斯罗克 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| 重量（公斤） | 1.68 | 1.80 | 2.03 | 2.14 | 2.42 | 2.53 | 2.58 | 2.78 | 2.89 | 2.98 | 3.18 | 3.31 | 3.47 | 3.60 | 3.74 | 4.12 |
| 斯罗克 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| A | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 |
| P | 25 | 75 | 125 | 175 | 225 | 275 | 325 | 375 | 425 | 475 | 525 | 575 | 625 | 675 | 725 | 775 |
| 重量（公斤） | 1.68 | 1.80 | 2.03 | 2.14 | 2.42 | 2.53 | 2.58 | 2.78 | 2.89 | 2.98 | 3.18 | 3.31 | 3.47 | 3.60 | 3.74 | 4.12 |
