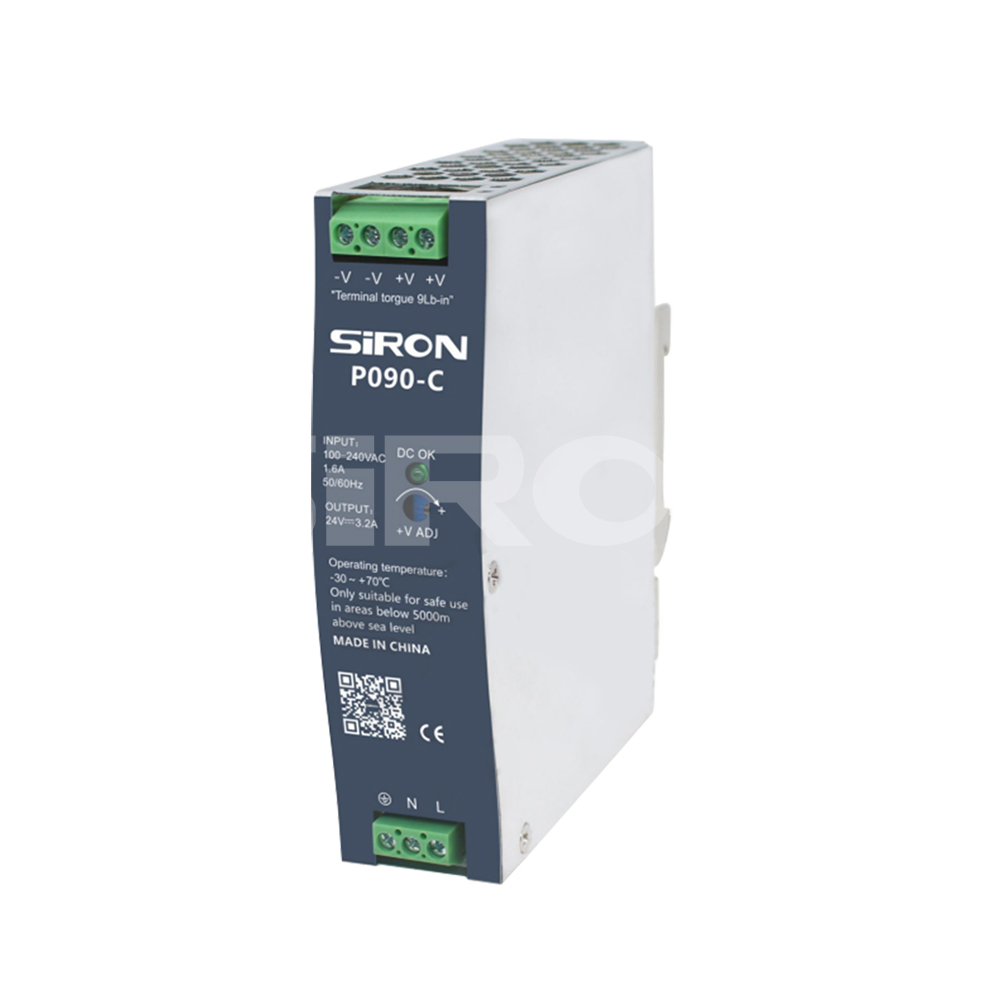

P090-C/P090-12 -C
SiRON
8504401400

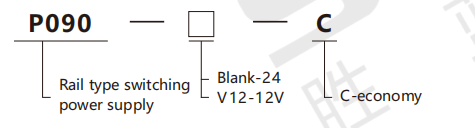

命令
产品属性
| 模型 | P090-C | P090-12-C | |
| 输出特征 | 直流输出电压 | 24V | 12V |
| 额定电流 | 3.2a | 6.3a | |
| 当前范围 | 0〜3.2a | 0〜6.3a | |
| 额定功率 | 76.8W | 76W | |
| 波纹和噪音（最大） | 150MVP-P | 100MVP-P | |
| 电压调节范围 | 21.6〜28.8V | 10.2〜13.8V | |
| 电压精度 | ±1％ | ±1％ | |
| 线性调整率 | ±1％ | ±1％ | |
| 负载调整速率 | ±1％ | ±1％ | |
| 开始和上升时间 | 500ms，30ms/230vac; 1000ms，30ms/115VAC（满载） | ||
| 持有时间 | 30ms/230vac; 10ms/115Vacgfull负载 ） | ||
| 输入特征 | 输入电压 | 85〜264VAC; 120〜375VDC | |
| 输入频率 | 47〜63Hz | ||
| 效率 | 87％ | 85％ | |
| 输入电流 | 1.5/115VAC; 0.85A/230VAC | ||
| 功率因数 | 0.65/115VAC; 0.5A/230VAC | ||
| Inrush电流 | 55A/230VAC | ||
| 泄漏电流 | <1.0mA/240vac | ||
| 保护特征 | 超负荷保护 | 额定功率1110％〜180％ | |
| 保护模式：打ic保护，删除异常条件后自动恢复 | |||
| 过电压保护 | 28〜33V | 14〜17V | |
| 保护模式：切除异常条件后切断输出电压并自动恢复 | |||
| 短路保护 | 输出的正端和负端子之间的短路 | ||
| 保护模式：打ic保护，删除异常条件后自动恢复 | |||
| 环境特征 | 工作温度 | -30 ℃〜70℃（请参阅还原曲线） | |
| 工作湿度 | 2 0〜9 0％rh无凝结 | ||
| 商店温度/湿度 | -4 0℃〜8 5℃，1 0〜9 5％RH，无凝结 | ||
| 振动阻力 | 10〜500Hz，每个周期5G 10分钟，X，Y和Z每个60分钟 | ||
| 安全性和电磁兼容性 | 承受电压 | 输入与输出：1。 5KVAC；输入地面：1。 5KVAC;输出到地面：500VAC | |
| 绝缘阻抗 | 输出输出，输入地面，输出到地面：1000hms/500VDC/25℃/70％RH | ||
| 电磁兼容性发射 | 符合EN55032 Classa | ||
| 电磁相容性免疫 | 符合EN6100-4-2 | ||
| 安全规范 | 符合 GB4943 | ||
| 产品尺寸 | 32×125.2×102mm（L×W×H） | ||
| 包裹 | 0.51公斤/PC | ||
1。所有参数均在230V AC输入，额定负载和25°的条件下测量，除非另有说明。
2。当在示波器的末端连接一个12英寸扭曲的扭曲对，并在20 MHz带宽时测量旋转和噪声电压。测量以20 MHz的带宽进行。
3。准确性：包括设置误差，线性调整率和负载调整率。
4。在低输入电压条件下，需要降低输出。有关详细信息，请参考静态特征曲线图。
5。在冷机启动的条件下测量启动时间。频繁的电源开/关操作可能会增加启动时间。
大纲
