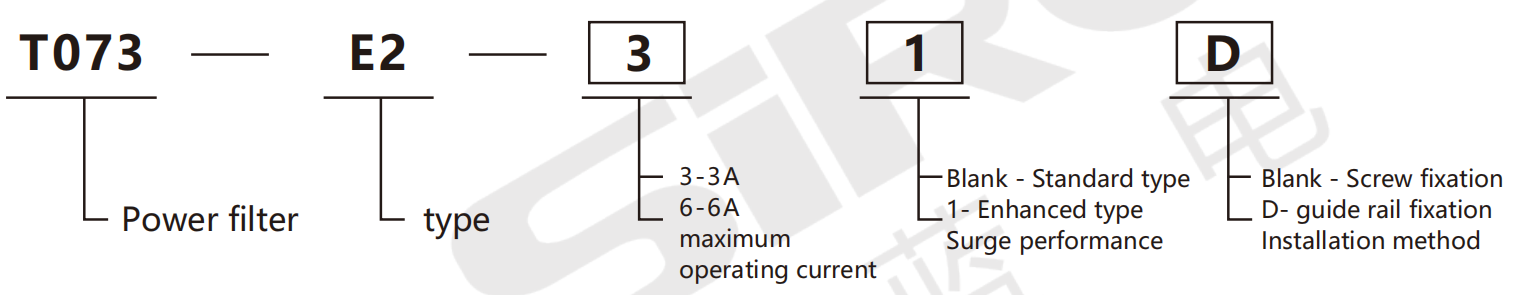

订单
选型参考
模型 |
(VAC)工作电压 | (一) 工作电流 |
激增表现 |
||
| 标称（范围值） | 最大值 | ||||
| T073-E2-3 | T073-E2-3D | 230（0-305） | 310 | 3.0 | 线对线±2kV，线对地±4kV |
| T073-E2-31 | T073-E2-31D | 230（0-305） | 310 | 3.0 | 线对线±4kV，线对地土6kV |
| T073-E2-6 | T073-E2-6D | 230（0-305） | 310 | 6.0 | 线对线±2kV，线对地±4kV |
| T073-E2-61 | T073-E2-61D | 230（0-305） | 310 | 6.0 | 线对线±4kV，线对地土6kV |
产品属性
| 工作温度 | 工作温度：-40至+85℃ 存储温度：-40至+105℃ |
| 存储湿度 | 最大 95%RH |
| 隔离电压 | 2000VAC(IN(L)~PE,IN(N)~PE,测试时间1分钟,漏电流<3.5mA) |
| 插入损耗(CM/DM) | 25～30dB(150kHz～1MHz) |
| 30~35B/PMHz~10MHz) | |
| 18～20dB(10MHz～30MHz) | |
| 冲压及振动试验 | 10 至 50Hz，5G，30 分钟沿X、Y、Z方向 |
| 高度 | ≤5000m(大气压 80-110kPa) |
EMC特征
| EMI | 传导干扰 | b | |
| 辐射干扰 | b | ||
| EMS | 静电放电 | 接触放电：±8kV，空气放电：±15kV | perf。标准a |
| 辐射免疫 | 10V/m | perf。标准a | |
| 脉冲组免疫 | ±4KV | perf。标准a | |
| 激增的免疫力 | 线对线±2kV，线对地±4kV | perf。标准a | |
| 线对线±4kV，线对地±6kV | 性能标准 B | ||
| 进行了干扰免疫 | 10V RMS | perf。标准a | |
| 电场免疫力 | 50/60Hz 30A/米 | perf。标准a | |
