M373-115
SiRON
9001909090

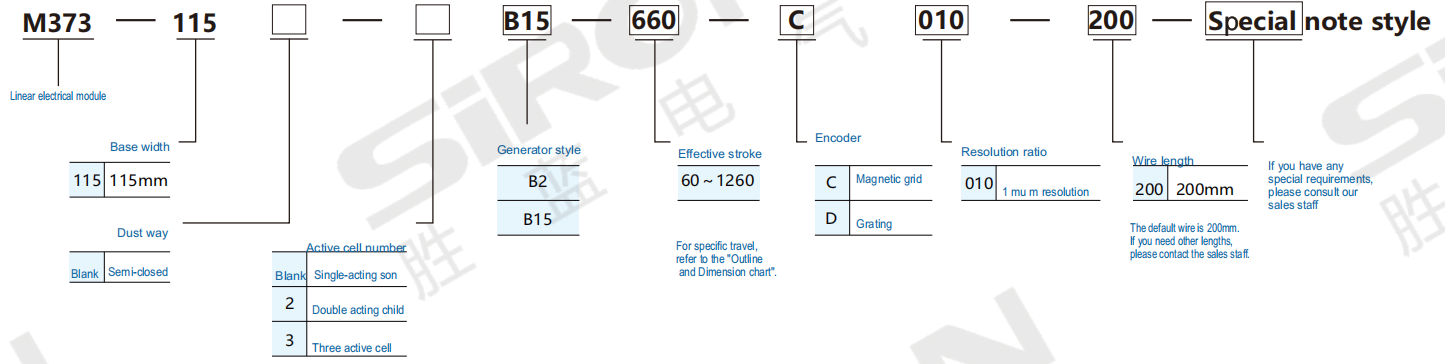

关于选择
选择示例：M373-115-B12-660-C010-200：M373系列，基本宽度115mm，半关闭，单执行器，电动机B15，有效冲程660mm，660mm，磁性门编码器分辨率1μm，线长度200mm。
笔记：
1。默认值为“编码器磁性光栅（C010），光栅（D010）”。如果您还有其他精确要求，请咨询我们的销售人员。
2。如果需要光电开关，请单独订购
产品规格
| 电机模型 | B15-W075 | B2-W075 | |
| 峰值推力 | 609.0N | 812.0N | |
| 继续推动 | 152.3n | 203.0N | |
| 峰值电流 | 10.0arms | 10.0arms | |
| 持续电流 | 2.5arms | 2.5arms | |
| 电动机常数@tmax | 14.3n/（W1/2） | 12.2n/（W1/2） | |
| 最大连续消散能力 | 113.3W | 149.3W | |
| 力常数 | 60.9n/武器 | 81.2n/武器 | |
| 反向电力力 | 49.7Vpeak/（m/s） | 66.3Vpeak/（m/s） | |
| 反馈 | 磁性格栅 | 1.0μm分辨率电缆长度：200mm | 1.0μm分辨率电缆长度：200mm |
| 光栅 | 1.0μm分辨率电缆长度：200mm | 1.0μm分辨率电缆长度：200mm | |
| 重复性 | 磁性格栅 | ±5μm | ±5μm |
| 光栅 | ±3μm | ±3μm | |
| 指导 | 内置双向导轨 | 内置双向导轨 | |
| 直率 | ±10μm/300mm | ±10μm/300mm | |
| 相间阻抗 @25° | 8.8欧姆 | 11.6欧姆 | |
| 相位电感 | 32.5mh | 46MH | |
| 电时间常数 | 3.6ms | 4.2ms | |
| 最大临时电压 | 460VDC | 460VDC | |
| 最大绕组温度 | 120℃ | 120℃ | |
| 线圈重量 | 1.35公斤 | 1.8公斤 | |
| 电循环长度 | 20.0mm | 20.0mm | |
| 安装方法 | 水平安装/侧面安装 | Honzontal安装/侧安装 | |
| 加载 | 以1G的加速度，1000mm/s的速度和0.2秒的居住IME， 运行1000mm冲程时：水平安装：负载8kg;侧安装 安装：负载6kg;最大工作速度限制2000mm/s 2000mm/s |
以1G的加速为1000mm/s，居住时间为02S，运行 1000mm冲程 honizontal安装负载15kg：侧安装安装：侧面安装：负载10kg; 最大工作速度限制：2000mm/s |
|
| 模块重量 | 60mm冲程7.5kg（每增加60mm的中风，添加0.75kg） | 60mm冲程7.5kg（每增加60mm的中风，添加0.75kg） | |
| Onigin传感器（登机仪） | K016-A3/K016-A4（可选） | ||
