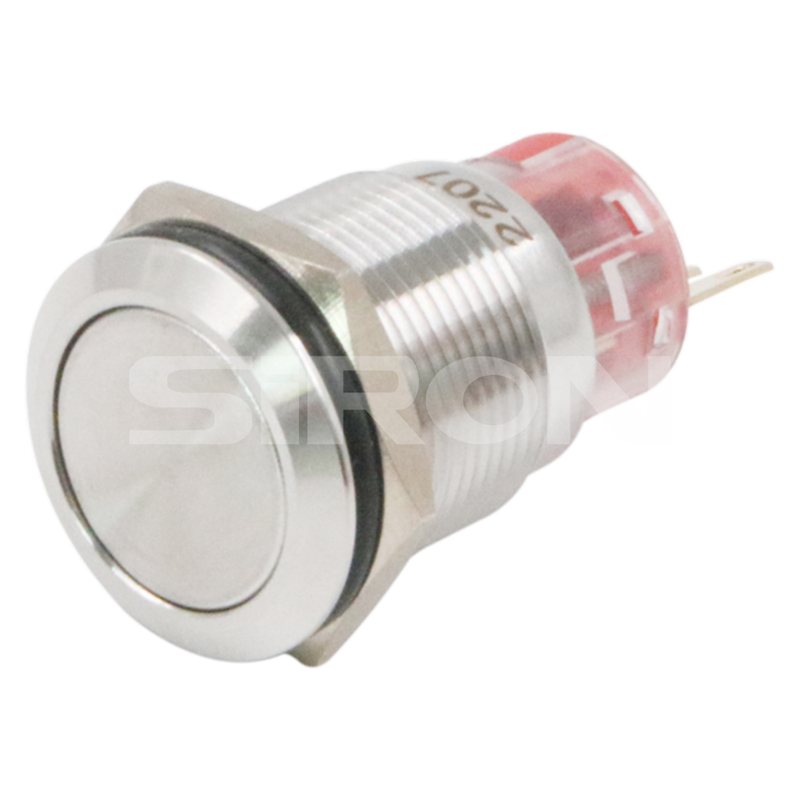

H062/H063
SiRON
8538900000
命令

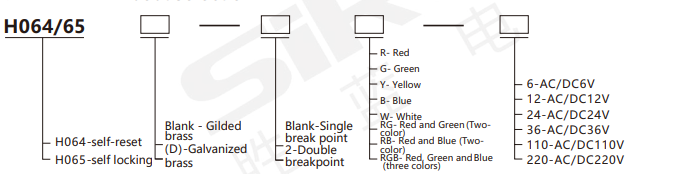

注意：H062-R-24表示带有镀金的黄铜材料，单个接触点，亮红色灯，24V按钮的自反向焊接接头； H063（D）-2R-24表示带有黄铜锌涂层材料，双接触点，亮红光，24V按钮的自锁定焊接接头。
引脚定义
| 象征 | 示意图 | 灯珠等效电路 | |
 |
| ||

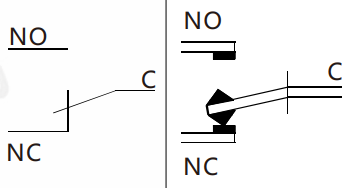

注意：带有三个端子的单极快速传输开关 | |||

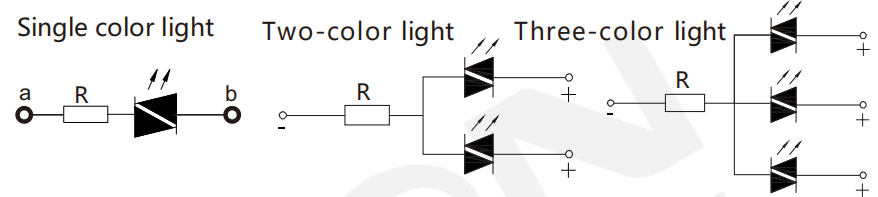

| 注意：使用通用AC/DC LED灯珠。终端没有正极或负性区别。轻珠配备了内部的保护电阻，不需要外部连接。双色和三色照明具有常见的负极性。可以根据客户要求定制其他颜色和共同的积极极性。要进行自定义，请联系销售人员。 | |||
技术功能
| 脚材料 | 镀金的铜 | H062-R/G/Y/B/W-24 | H063-R/G/Y/B/W-24 |
| 镀锌的黄色铜 | H062（D）-R/G/Y/B/W-24 | H063（D）-R/G/Y/B/W-24 | |
| 操作类型 | 自我呈现 | 自锁 | |
| 开关等级 | AC; 5A/250V | ||
| 环境温度 | -40℃〜+80℃ | ||
| 接触电阻 | ≤50mΩ | ||
| 绝缘抗性 | ≥1000mΩ | ||
| 介电强度 | AC1780V | ||
| 机械生活 | ≥1000,000时间 | ||
| 电气生活 | ≥50,000时间 | ||
| 开关结构 | 单断点快速触点 | ||
| 开关组合 | 1NO 1NC | ||
| 工作压力 | 3〜5n | ||
| 操作限制 | 3mm | ||
| 螺母扭矩 | 5〜14n | ||
| LED灯 | 灯珠类型 | 双向LED珠（AC/DC兼容） | |
| 额定电压 | 2 4 V / 2 2 0 V | ||
| 额定电流 | 大约1 5 m A | ||
| 生活 | 50000小时（参考值） | ||
