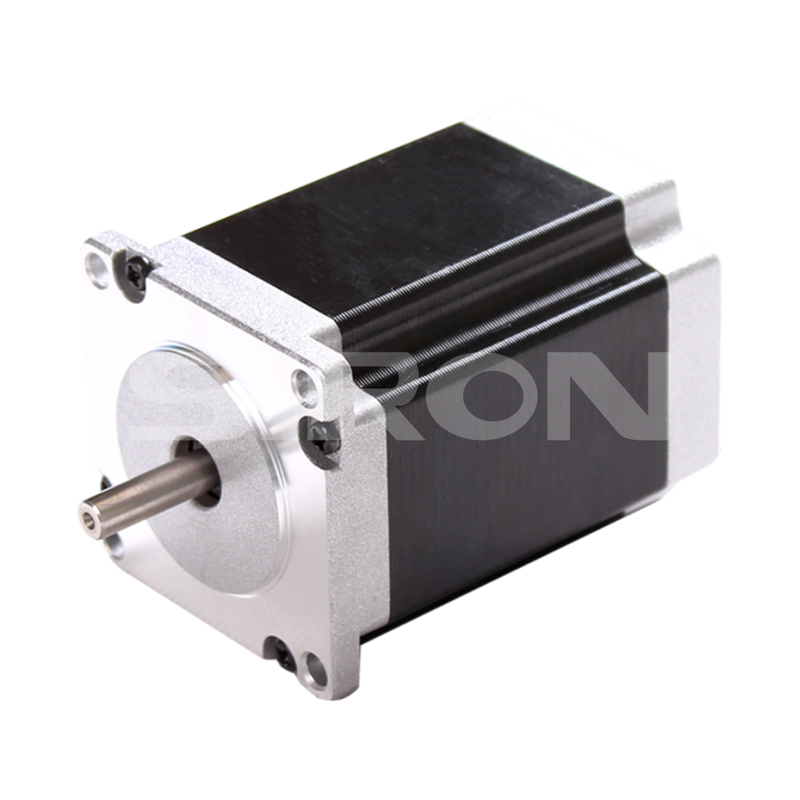

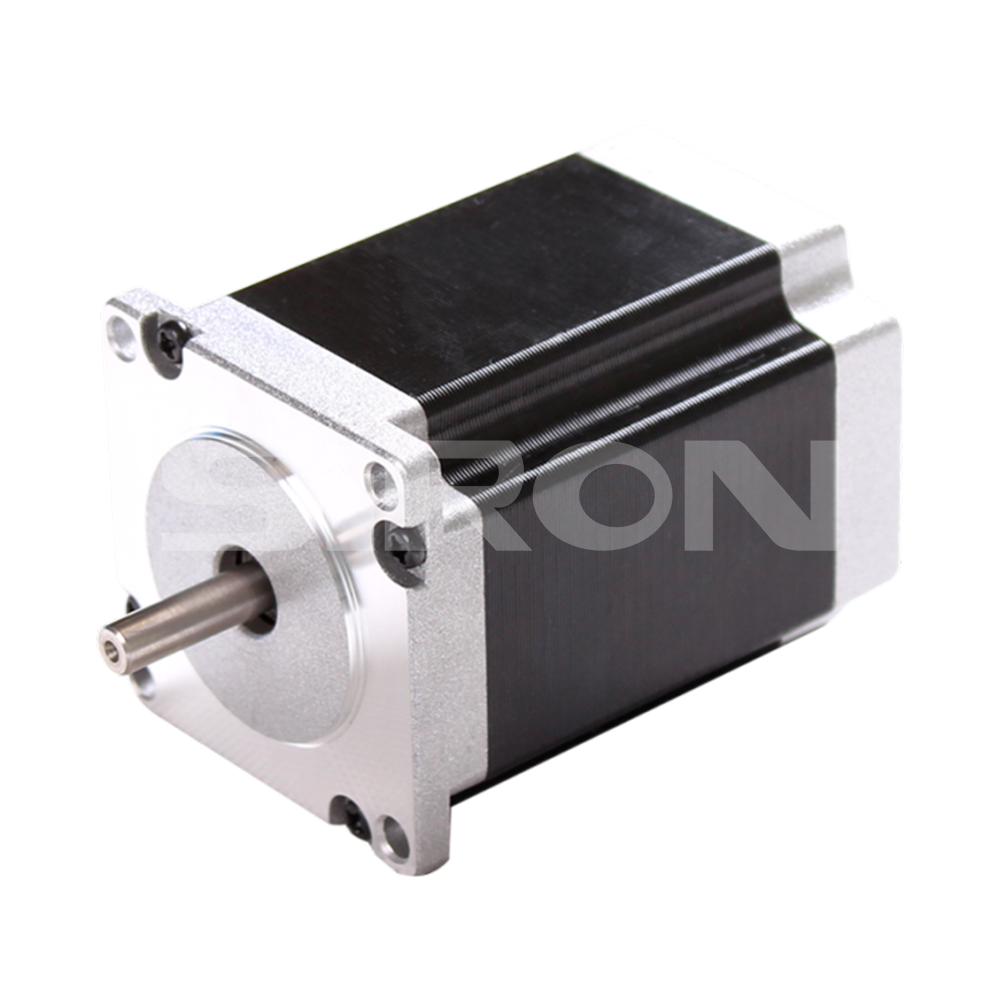

M272-57
SiRON
8501109990
关于选拔

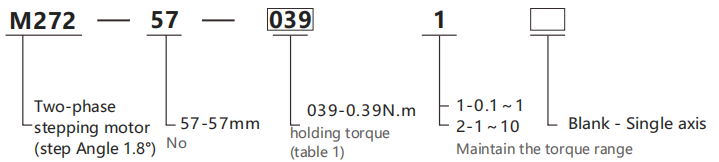

选型举例：M272-57-0391代表M272系列两相步进电机，机座号57mm，保持力矩0.39Nm，单轴。
表1
代码 | 039 | 055 | 072 | 090 | 100 | 126 | 135 | 189 | 300 |
保持扭矩 | 0.39纳米 | 0.55纳米 | 0.72牛米 | 0.9纳米 | 1N.m | 1.26牛米 | 1.35牛米 | 1.89纳米 | 3牛米 |
规格
| 模型 | M272-57系列 | ||
| 径向游隙 | 0.02mm@450g | 步距角 | 1.8° |
| 轴向间隙 | 0.08mm@450g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 75N(距法兰20mm） | 绝缘电阻 | 100MΩ，500VDC |
| 最大轴向力 | 15N | 环境温度 | -20℃~+50℃ |
| 介电强度 | 600VAC/1秒 | 绝缘等级 | B级 |

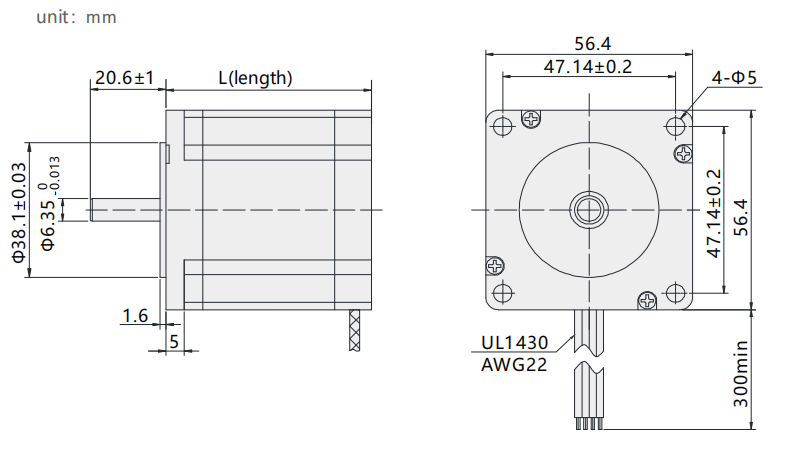

Dimensions
电气性能
| 模型 | M272-57-0391 | M272-57-0551 | M272-57-0721 | M272-57-1002 | M272-57-0901A | M272-57-1262 | M272-57-1352 | M272-57-1892 | M272-57-3002 |
适配器驱动器 | M280-556 | M280-556 | M280-556 | M280-556 | M280-556 | M280-556 | M280-556 | M280-556 | M280-556 |
| 每相电流 | 2 | 2.8 | 2 | 2.8 | 2 | 2.8 | 2 | 2.8 | 2.8 |
| 保持扭矩 | 0.39 | 0.55 | 0.72 | 1 | 0.9 | 1.26 | 1.35 | 1.89 | 3 |
定位扭矩 | 0.02 | 0.02 | 0.035 | 0.035 | 0.04 | 0.04 | 0.068 | 0.068 | 0.1 |
| 每个阻力 | 1.4 | 0.7 | 1.65 | 0.83 | 1.8 | 0.9 | 2.25 | 1.13 | 2.1 |
| 各电感 | 1.4 | 1.4 | 2.2 | 2.2 | 2.5 | 2.5 | 3.6 | 3.6 | 10 |
| 引线数量 | 6 | 4 | 6 | 4 | 6 | 4 | 6 | 4 | 4 |
| 转动惯量 | 120 | 120 | 275 | 275 | 300 | 300 | 480 | 480 | 650 |
| 重量 | 0.45 | 0.45 | 0.65 | 0.65 | 0.7 | 0.7 | 1 | 1 | 1.8 |
| 体长 | 40 | 40 | 50 | 50 | 54 | 54 | 75 | 75 | 115 |

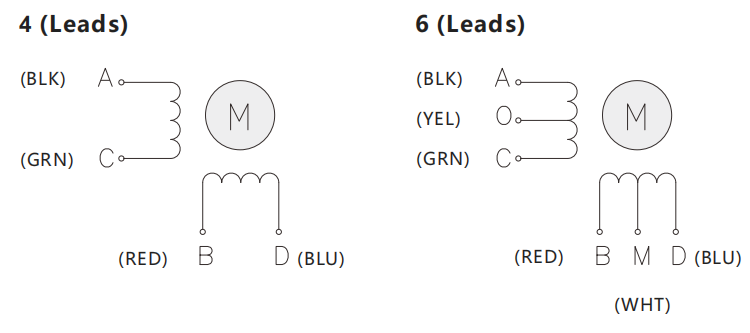

接线图

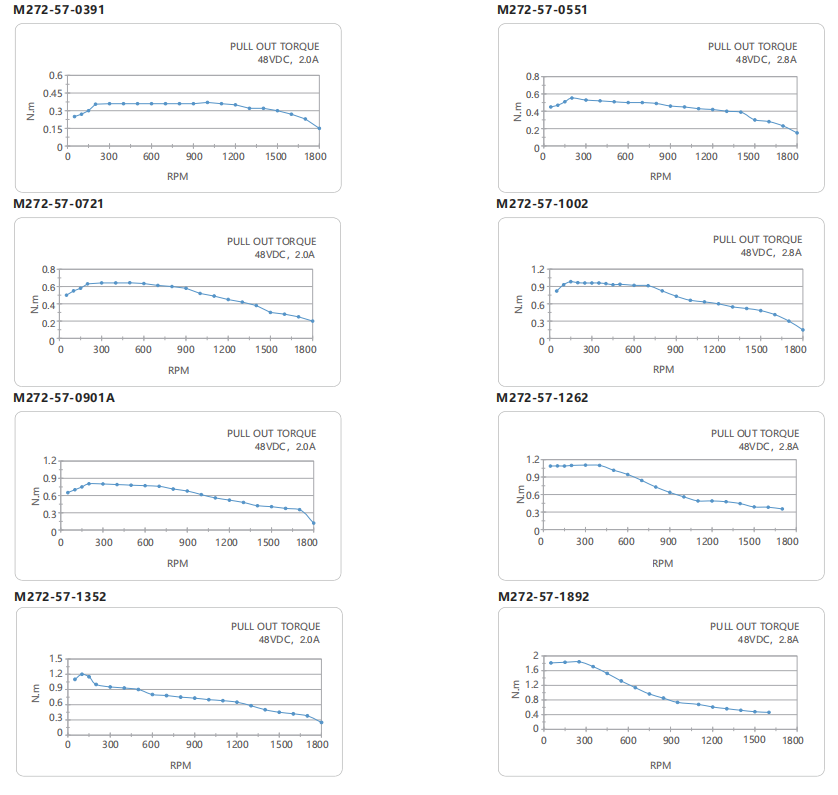

距离频率曲线
