T330-3
SiRON
8517799000
关于选择
选型示例：T330-3代表刀片式I/O模块系列，耦合器协议为CC-Link
规格
| 电源参数 | |||||
| 端子输入电源额定电压 | 24V DC+20%/-15%(20.4V DC～28.8V DC) | ||||
| 端子输入电源额定电流 | 5A（24V DC 时的典型值） | ||||
| Usys背板输出电源额定电压 | 5V DC+20%/-15%(4.75V DC~5.25V DC) | ||||
| Usys背板输出电源额定电流 | 2A（5V DC 时的典型值） | ||||
| Uin 背板输出电源额定电压 | 24VDC+20%/-15%(20.4V DC～28.8V DC) | ||||
| Uin 背板输出电源额定电流 | 4A（24V DC 时的典型值） | ||||
| 功能参数 | |||||
| 通信协议 | CC-Link | ||||
| 车站类别 | 远程设备站 | ||||
| 数据传输介质 | CC-Link专用电缆（三芯屏蔽绞线） | ||||
节点地址（站号） | 1至64，拨码开关设置 | ||||
| 公交率 | 5档速率可调 10Mbps/5Mbps/2.5Mbps/625kbps/156kbps | ||||
传输距离 | 10Mbps | 5Mbps | 2.5Mbps | 625kbps | 156kbps |
| ≤100m | ≤160m | ≤400m | ≤900m | ≤1200m | |
| 总线接口 | 2×5P弹簧直插式端子 | ||||
| 输入PDO数据量 | RX最大128位，RWr最大32字节 | ||||
| 输出PDO数据量 | RYmax 128 位，RWwmax32 字节 | ||||
| 连接技术：通讯/反馈总线 | CC-Link专用电缆（三芯屏蔽绞线） | ||||
| 连接技术 | 推入式 接线 端子 |
| 连接类型 | 系统/现场 电源 /输入 |
| 线材焊接面积 | 26~16AWG/0.2~1.5mm² |
| 剥线长度 | 10mm |
| 安装方法 | DIN-35 |
| 外壳材料 | PC 塑料 |
| 环境条件 | |
| 允许环境温度（运行时） | -40〜75℃ |
| 允许环境温度（储存时） | -40〜85℃ |
| 防护类型 | IP20 |
| 污染等级 | 2 |
| 工作海拔高度 | 0~2000米 |
| 相对湿度（无凝露） | 5〜95％RH |
Dimensions

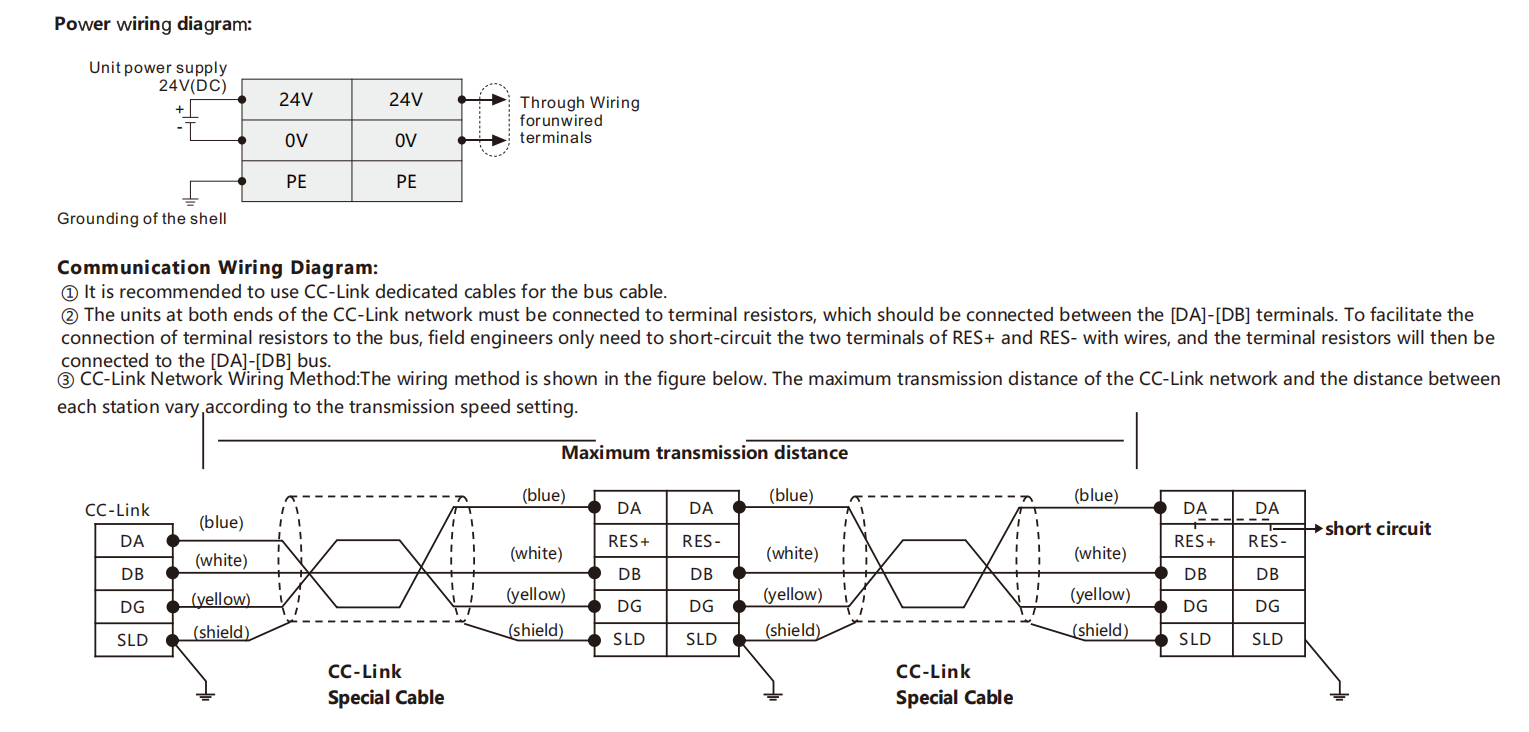

接线图
系统框图
