T303-D
SiRON
8517799000

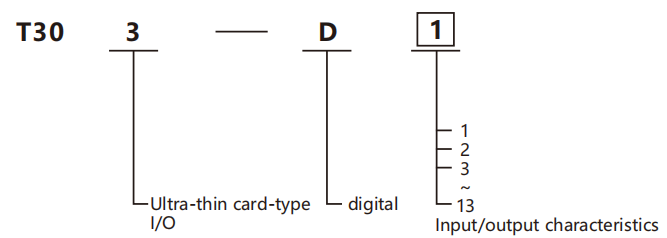

关于选择
选型示例：T303-D1代表超薄卡式I/O系列，具有16路数字量输入和0路数字量输出。
输入/输出特征
| 代码 | 输入 | 输出 |
| 1 | 16个通道数字输入 | 0频道数字输出 |
| 2 | 32个通道数字输入 | 0频道数字输出 |
| 3 | 32个通道数字输入（喇叭接头） | 0频道数字输出 |
| 4 | 0频道数字输入 | 16个通道数字输出（晶体管）输出（NPN） |
| 5 | 0频道数字输入 | 16个通道数字输出（晶体管）输出（PNP） |
| 6 | 0频道数字输入 | 32个通道数字输出（晶体管）输出（NPN） |
| 7 | 0频道数字输入 | 32个通道数字输出（晶体管）输出（PNP）（喇叭接头） |
| 8 | 0频道数字输入 | 32个通道数字输出（晶体管）输出（NPN） |
| 9 | 8个通道数字输入（NPN） | 8个通道数字输出（NPN） |
| 10 | 8个通道数字输入（PNP） | 8个通道数字输出（PNP） |
| *11 | 16个通道数字输入（喇叭关节） | 0频道数字输出 |
| 12 | 0频道数字输入 | 32个通道数字输出（晶体管）输出（NPN）（喇叭接头） |
| *13 | 0频道数字输入 | 16个通道数字输出（喇叭接头） |
规格

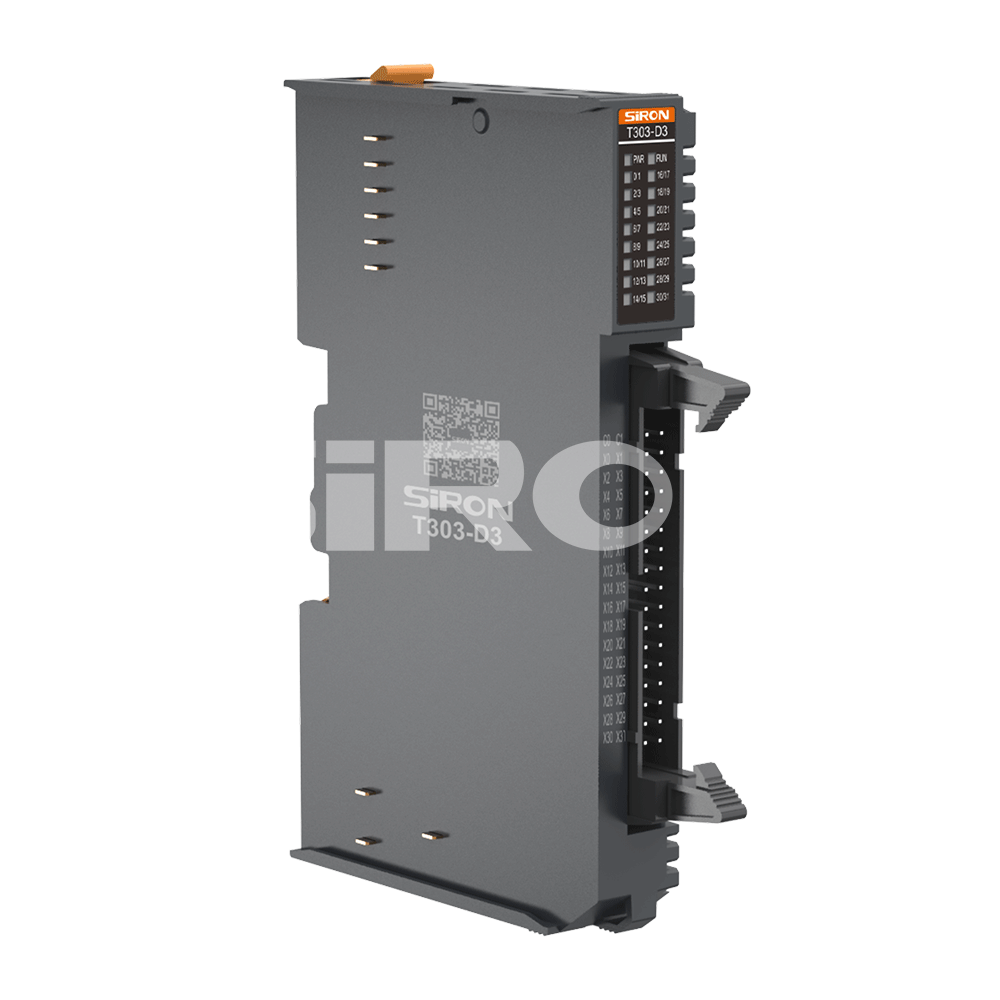

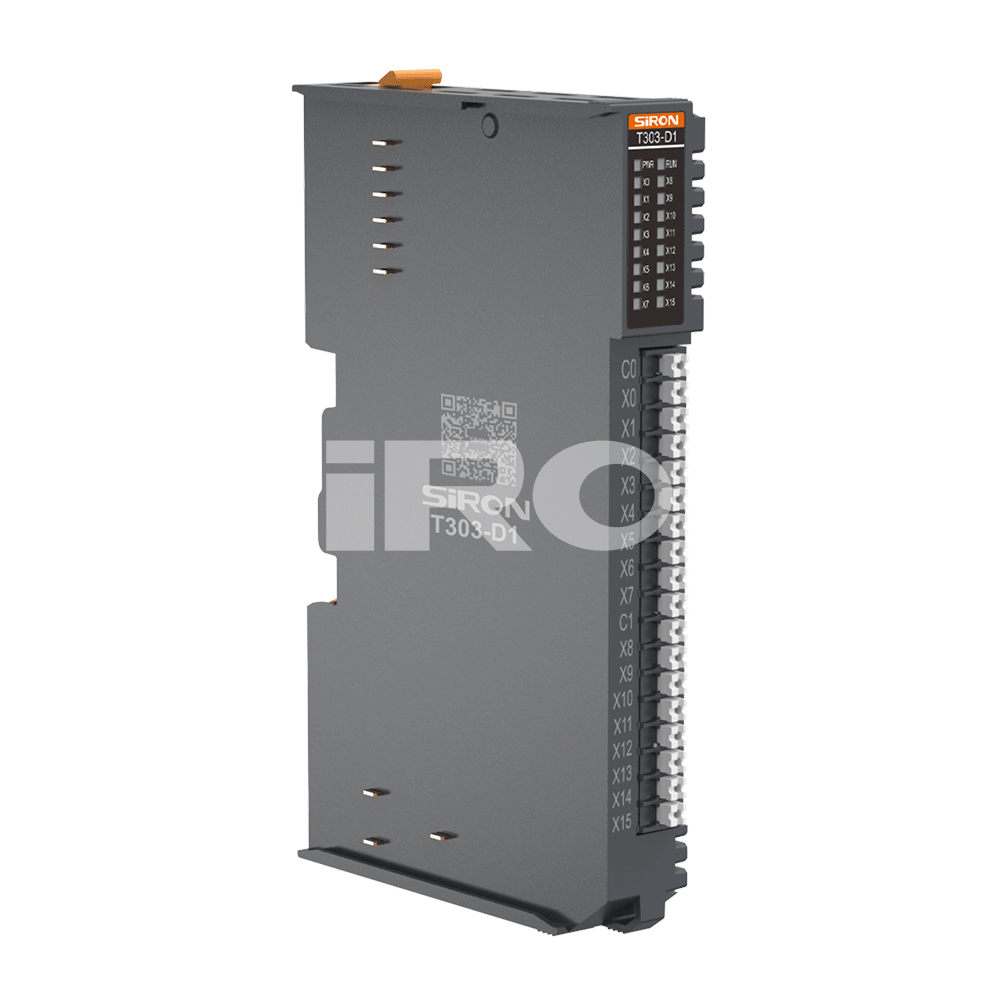

| 型号 | T303-D1 | T303-D2 | T303-D3 |
| 外貌 |   |  |  |
| 类型 | NPN/PNP | ||
| 输入点 | 16 | 32 | 32 |
| 当前的消费 | 25mA | 30mA | 30mA |
| 重量 | 140克 | 280克 | 140克 |
| 电缆长度 | 最大：300m | ||
| “ 0 ”信号电压 | NPN：12～30V; PNP：0〜5V | ||
| “ 1 ”信号电压 | NPN：0 ～5V; PNP：12〜30V | ||
| 从Oto 1，最小 | 1 ～5ms | ||
| 从1到0，最小 | 1 ～5ms | ||
| 隔离 | IO到Intemal Bus：OptoCOPLER隔离500V | ||
| 电源 | 24V | ||
| 保护类 | 0.3mm²（22awg）〜1mm²（17awg） | ||
| 工作温度 | -10 ～55℃ | ||
| 存储温度 | -25〜85℃ | ||
| 相对湿度 | 5％〜95％无凝结 | ||
| 接线 | IP20 | ||
| 安装模式 | 35毫米din安装 | ||
| 方面 | 113.4×16.1×67.5mm | 113.3×27.4×67.5mm | 112.3×16.1×81.1mm |

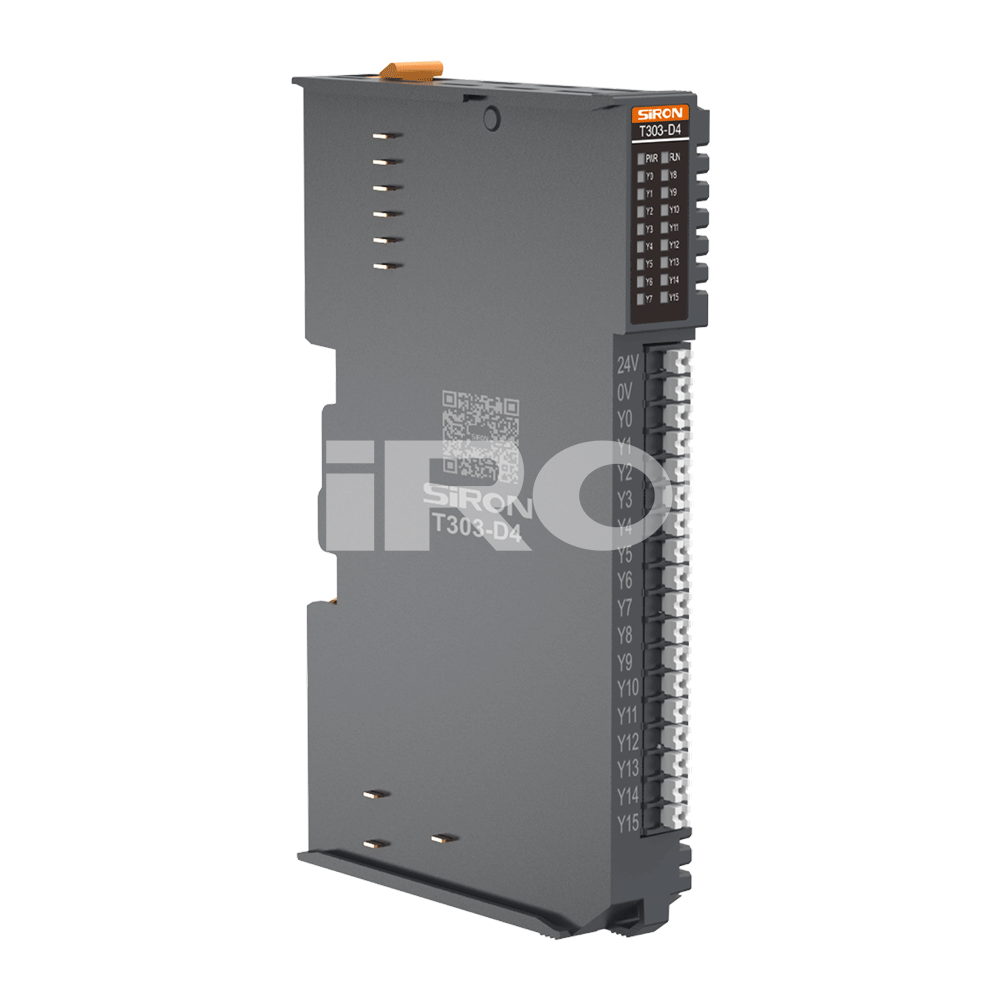

| 型号 | T303-D4 | T303-D5 | T303-D6 | T303-D7 | T303-D8 | T303-D12 |
| 外貌 |  | | | | | |
| 类型 | 输出 NPN | 输出 PNP | 输出 NPN | 输出 PNP | 输出 NPN | 输出 PNP |
| 输出点 | 16 | 16 | 32 | 32 | 32 | 32 |
| 电流消耗 | 68毫安 | 68毫安 | 86毫安 | 86毫安 | 86毫安 | 86毫安 |
| 重量 | 140克 | 140克 | 280克 | 280克 | 140克 | 140克 |
| 电缆长度 | 最大：300m | |||||
| 电阻负载 | 100Hz | |||||
| 感性负载 | 0.5Hz | |||||
| 最大头灯负载 | 10赫兹/5瓦 | |||||
| 机械负载 | 10Hz | |||||
| 输入电流T' | 300毫安 | 300毫安 | 300毫安 | 300毫安 | 300毫安 | 300毫安 |
| 输入短路保护 | 是的，电子式 | |||||
| 离子隔离物 | 光耦隔离500V | |||||
| IO电源输入 | 24V | |||||
| 负载容量 | 标称：300mA 单通道最大：500mA | |||||
| 保护类 | IP20 | |||||
| 工作温度 | -10〜+55℃ | |||||
| 温度 | -25〜+85℃ | |||||
| 重新湿度 | 5%~95%非凝结 | |||||
| 接线 | 0.3mm²（22awg）〜1mm²（17awg） | |||||
| 安装方式 | 35毫米DIN轨安装 | |||||
| 方面 | 113.4×16.1×67.5mm | 113.3×27.4×67.5mm | 112.3×16.1×81.1mm | |||
| 型号 | T303-D9 | T303-D10 |
| 外貌 | | |
| 类型 | 输入双向，输出NPN | 输入双向，输出PNP |
| 输入输出点 | 8 | 8 |
| 输出点数 | 8 | 8 |
| 当前消费 | 58毫安 | |
| 重量 | 140克 | |
| Cablelengh | 最大：300m | |
| '0'信号电压 | NPN：12~30V；PNP：0～5V | |
| '1'信号电压 | NPN：0 ～5V; PNP：12〜30V | |
| 从0101开始，最小的 | 1~5毫秒 | |
| 1100起，最小 | 1~5毫秒 | |
| 电阻负载 | 100Hz | |
| 感应负载 | 0.5Hz | |
| 最大前照灯负载 | 10赫兹/5瓦 | |
| 机械负载 | 10Hz | |
| 输入电流T | 300毫安 | |
| 输入短路线路 | 是的，电子式 | |
| 伊萨拉特 | 光耦隔离500V | |
| 电源 | 24V | |
| 产阶级 | IP20 | |
| 工作温度 | -10〜+55℃ | |
| 贮藏温度 | -25〜+85℃ | |
| 相对湿度 | 5%~95%非凝结 | |
| 接线 | 0.3mm²（22awg）〜1mm²（17awg） | |
| 安装方式 | 35毫米DIN轨安装 | |
| 方面 | 113.4×16.1×67.5mm | |

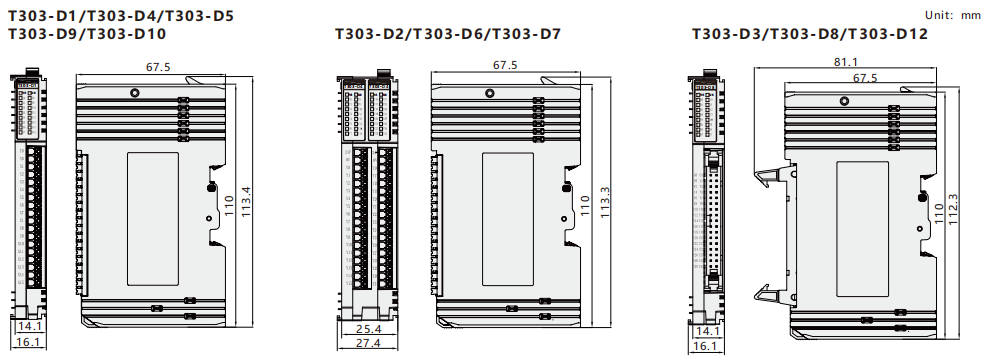

Dimensions

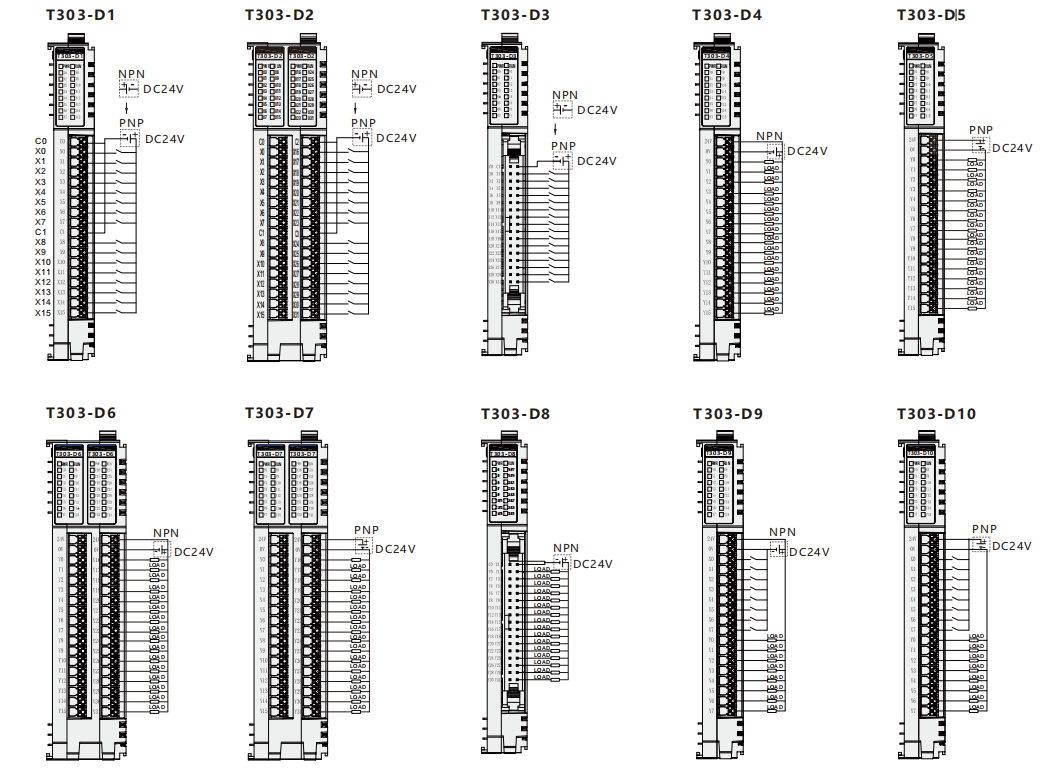

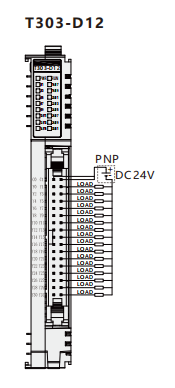

接线图
