关于选拔
| 模型 | 性能描述 | 模型 | 性能描述 | |
| K516-2-A1 | K516-2-A1 1.3MP，宽视野，彩色 | K516-2-B1 | K516-2-B1 1.3MP，标准型，颜色 |

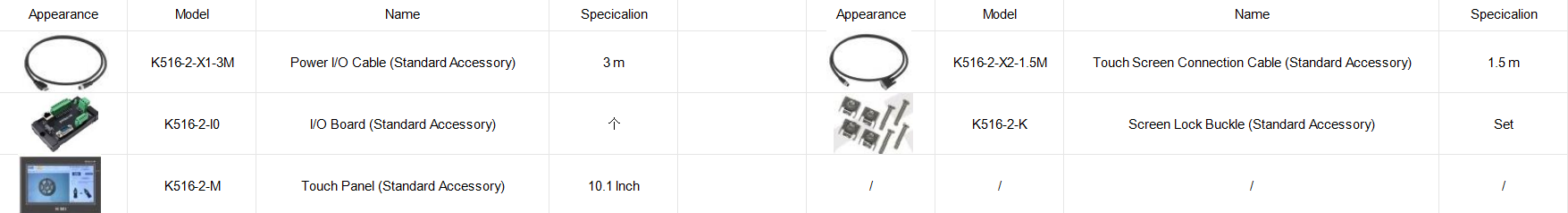

配件

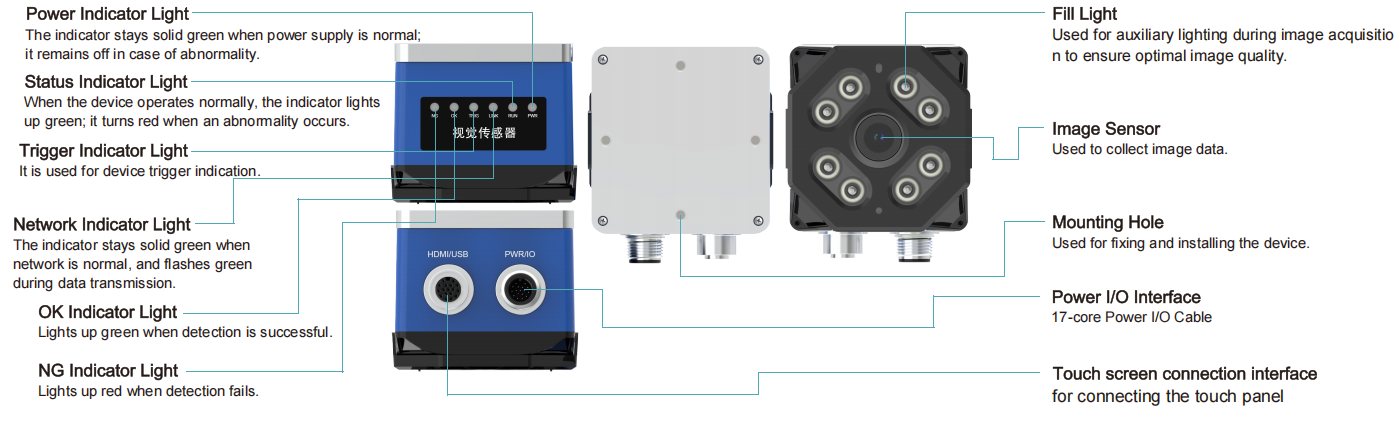

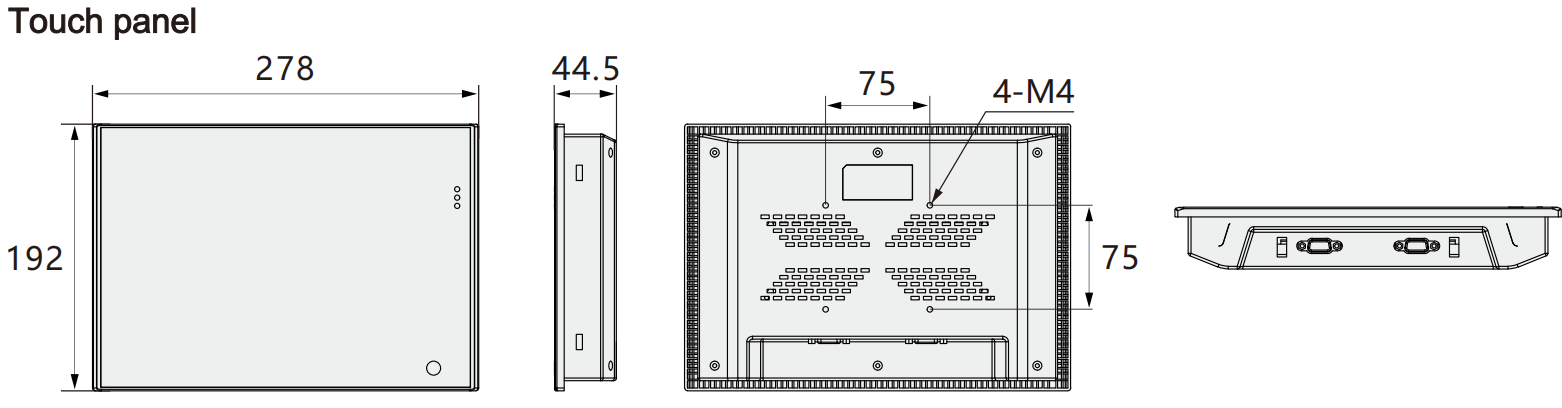

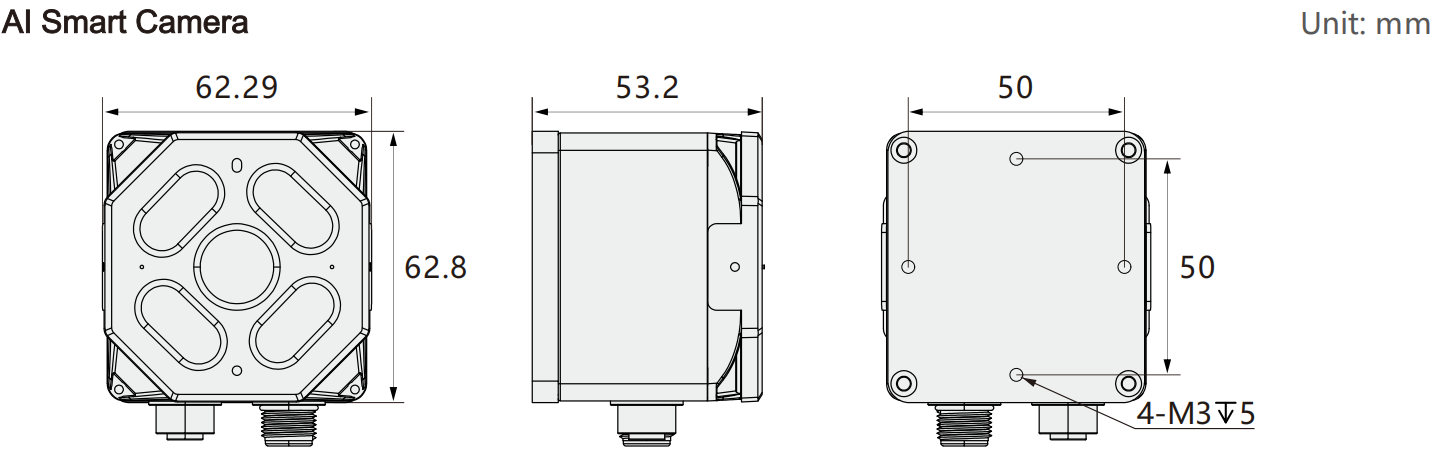

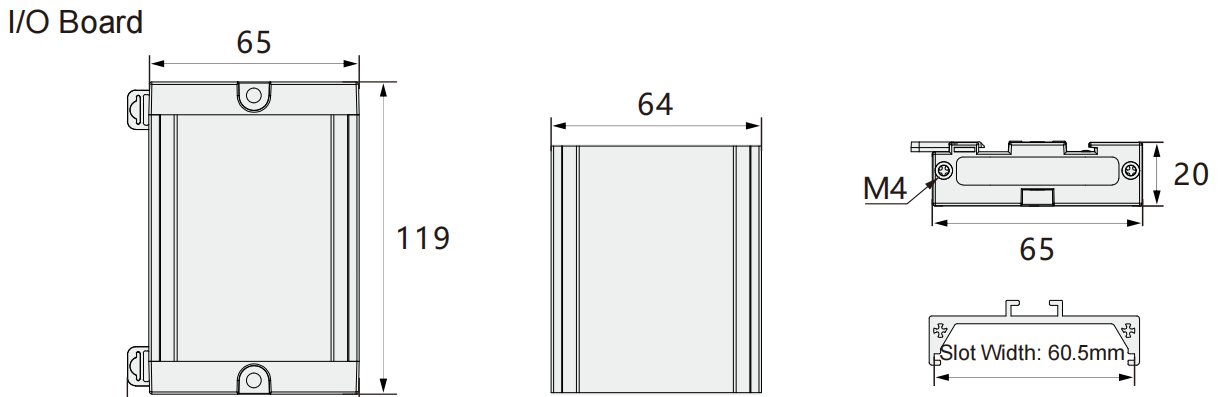

方面

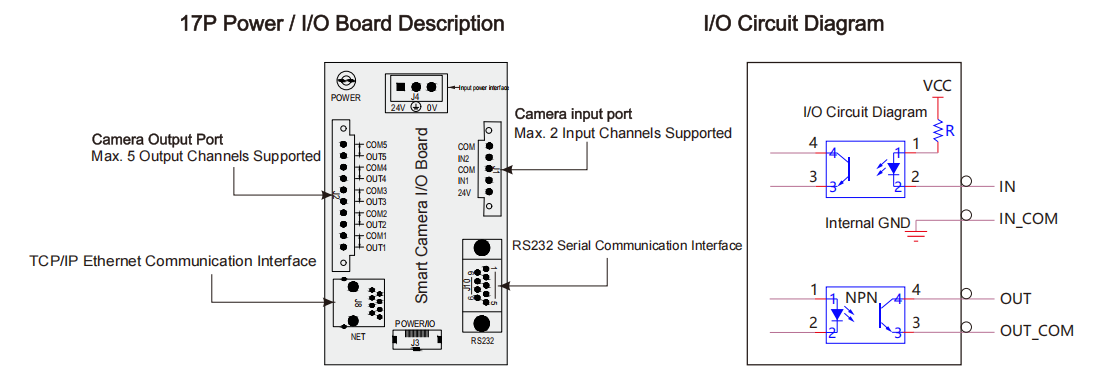

接线图
规格参数（AI智能相机）
| 规格参数（AI智能相机） | ||
| 模型 | K516-2-A1(广视野型) | K516-2-B1(标准型) |
| 解决 | 1280x1024 | 1280x1024 |
| 像素 | 1.3 百万像素 | 1.3 百万像素 |
| 最大帧率 | 60帧/秒 | 60帧/秒 |
| 镜片 | 8毫米 | 16毫米 |
| 像素大小 | 4.0umx4.0um | 4.0umx4.0um |
| 图像识别 | 颜色 | 颜色 |
| 系统架构 | ARM 2GHz 四核处理器 | |
| 记忆 | 2GB DDR4 | |
| 贮存 | 16GB 内存卡 | |
| 数字输入/输出 | 数字I/O接口：2路光隔离GPI输入，5路光隔离GPO输出，1路RS232串口 | |
| 视频输出 | HDMI接口 | |
| USB | 1路USB2.0 | |
| 电源 | 直流24V | |
| 功耗 | 12W | |
| 镜头接口 | M12机械调焦 | |
| 光源 | 白光源 | |
| LED指示灯 | 电源/运行/通讯/触发/OK/NG | |
| 算法功能 | 内置视觉算法，支持前后方位、方向判断、有无、尺寸、位置、颜色识别等检测 | |
| 外壳材质 | 铝合金 | |
| 防护等级 | IP67级 | |
| 环境温度 | 0-50℃ | |
| 环境湿度 | 20%～95%RH，非凝结 | |
规格参数（触摸屏触摸屏）
| 模型 | K516-2-M | 电压 | 直流 24V |
| 面板尺寸 | 10.1寸 | 电流 | <0.2A |
| 解决 | 1024X600 | 防护等级 | IP40 |
| 指示灯 | 压水堆/CH1/CH2 | 环境温度 | 0~50℃ |
| 界面 | HDMI/USB | 环境湿度 | 20%～95% PH，非凝结 |
| 支持的摄像头数量 | 1 或 2 | 孔径 | 260.2mmX179.8mm |
| 艰难模式 | 反抗 | 重量 | 450克 |

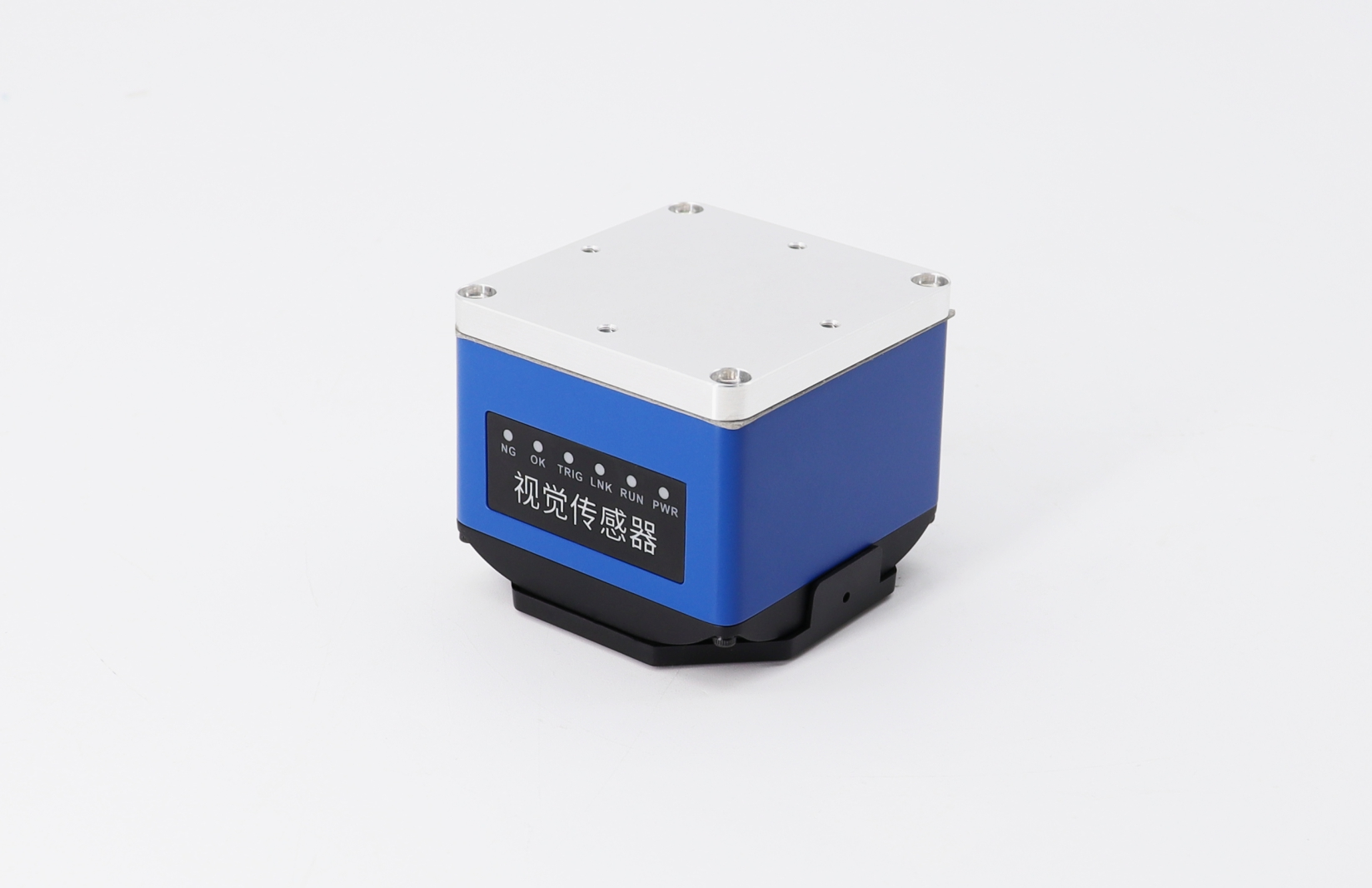

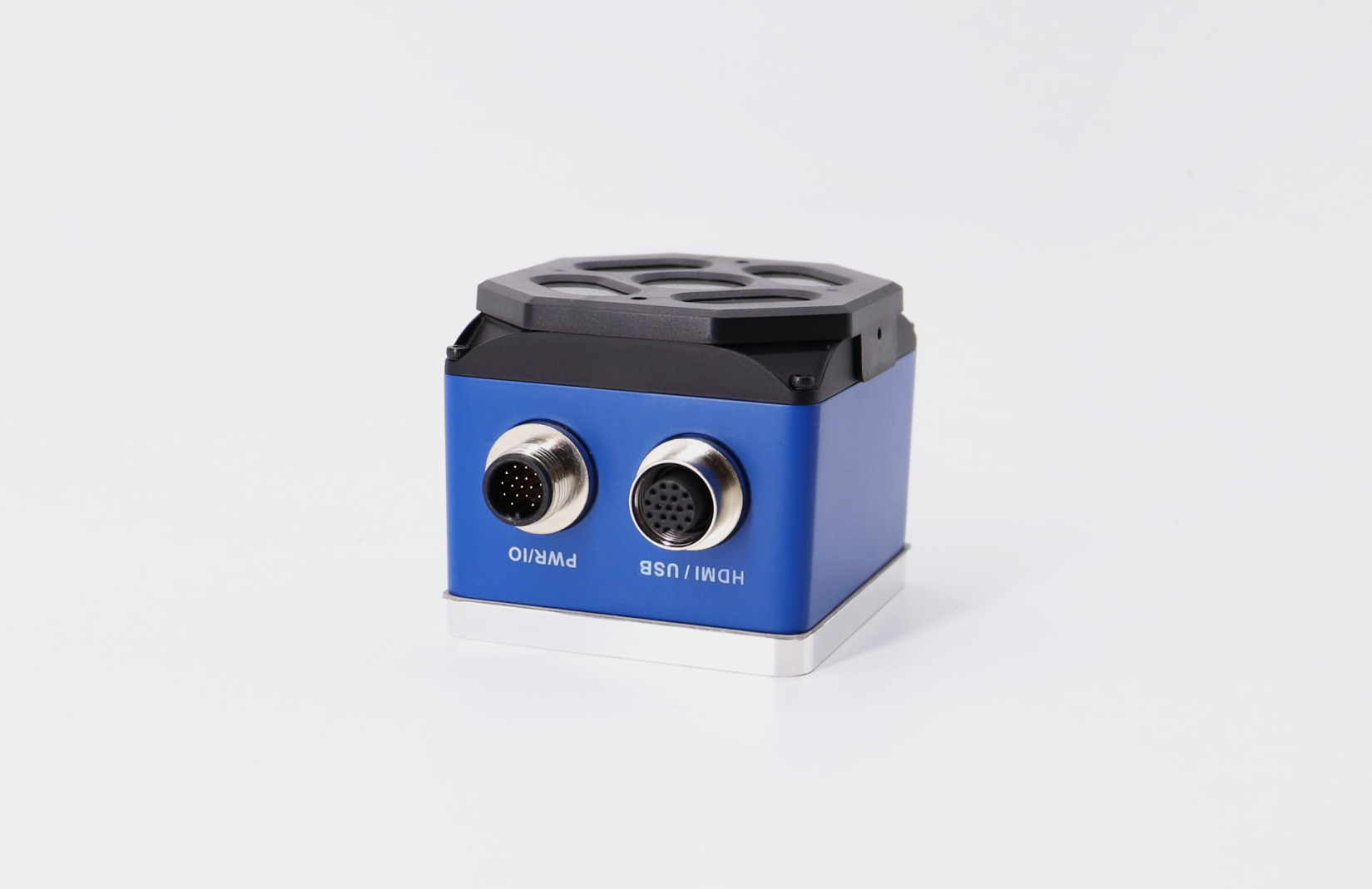

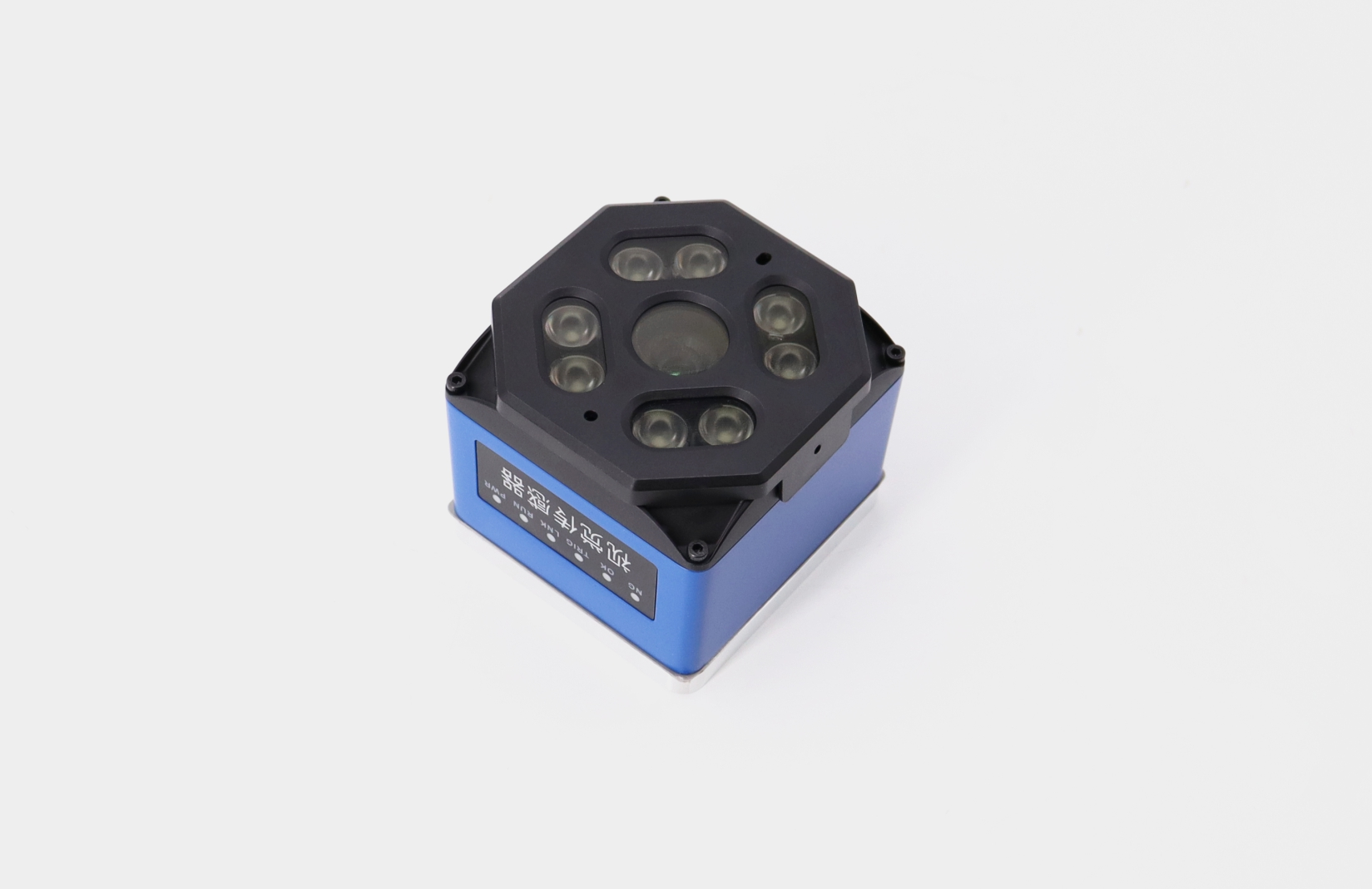

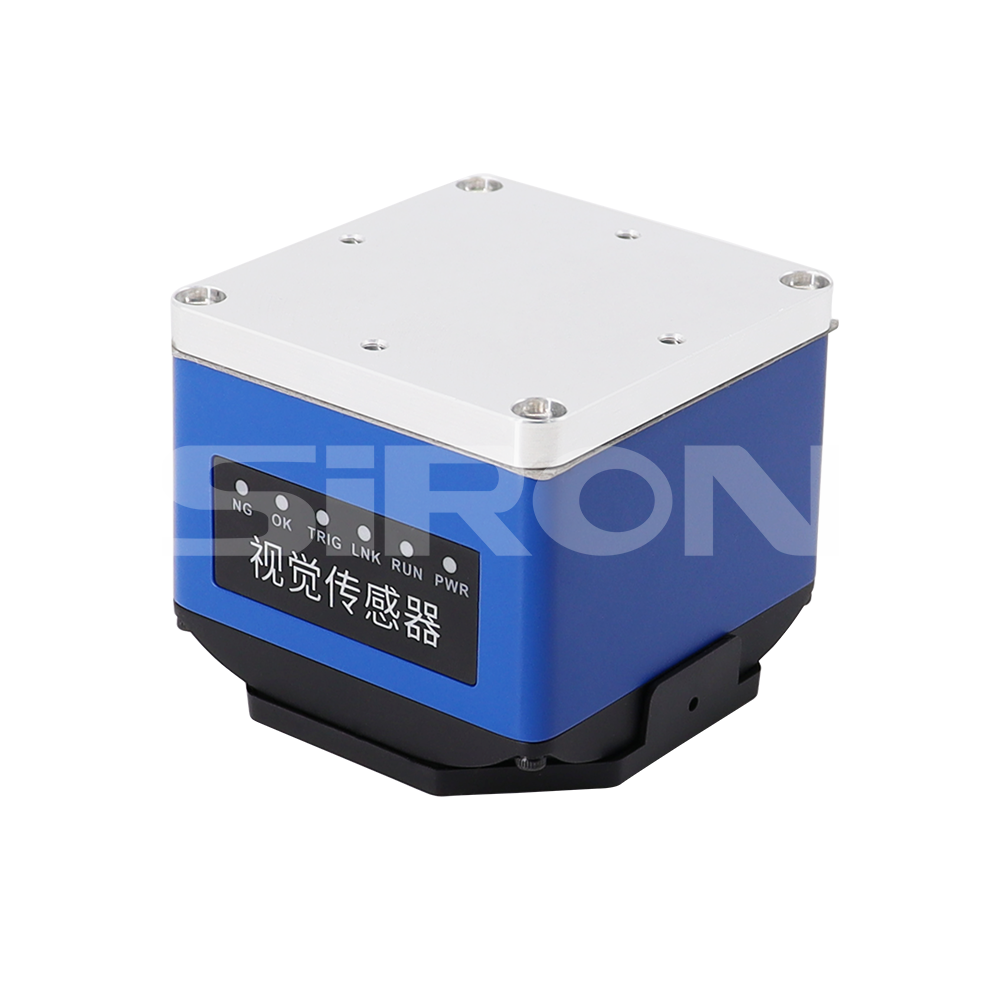

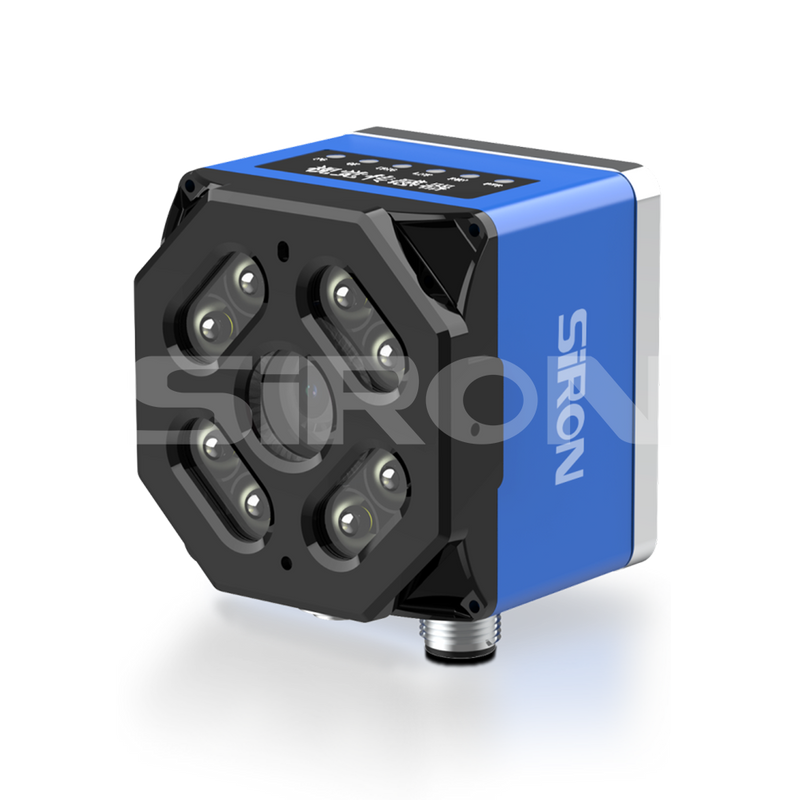

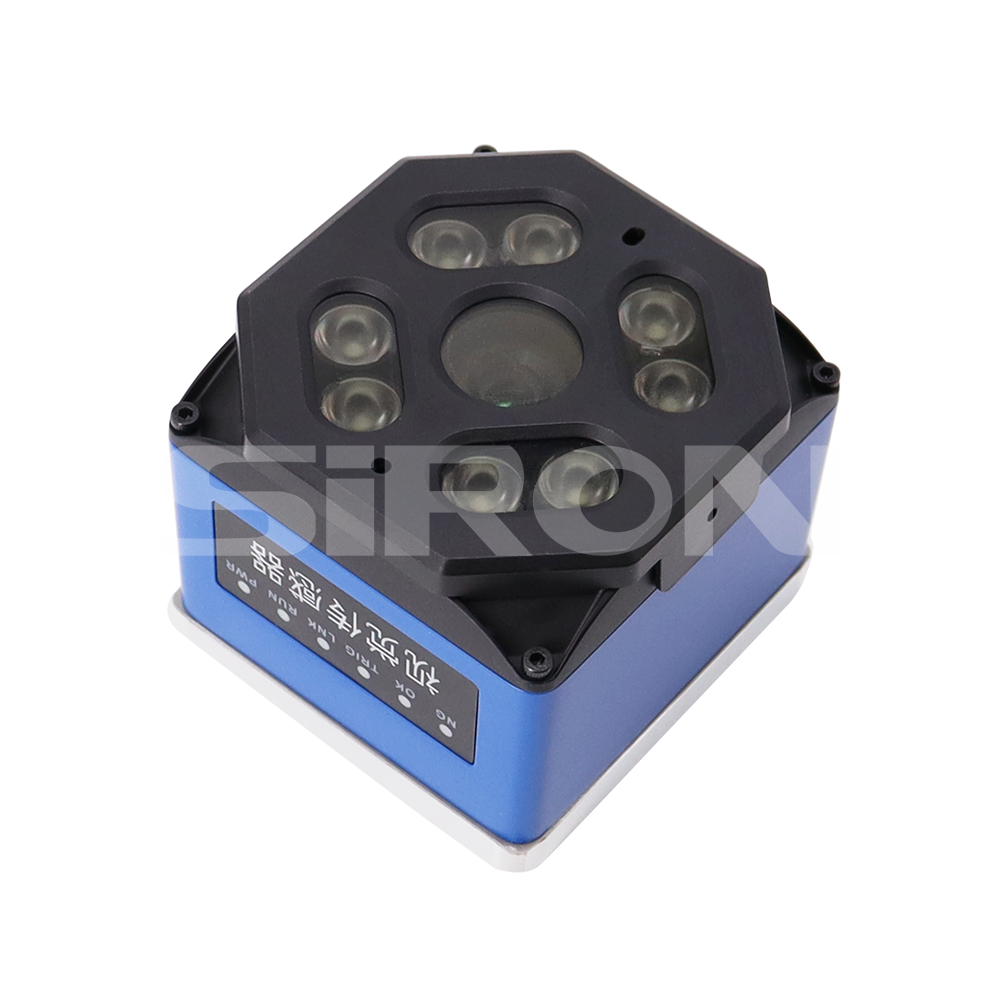

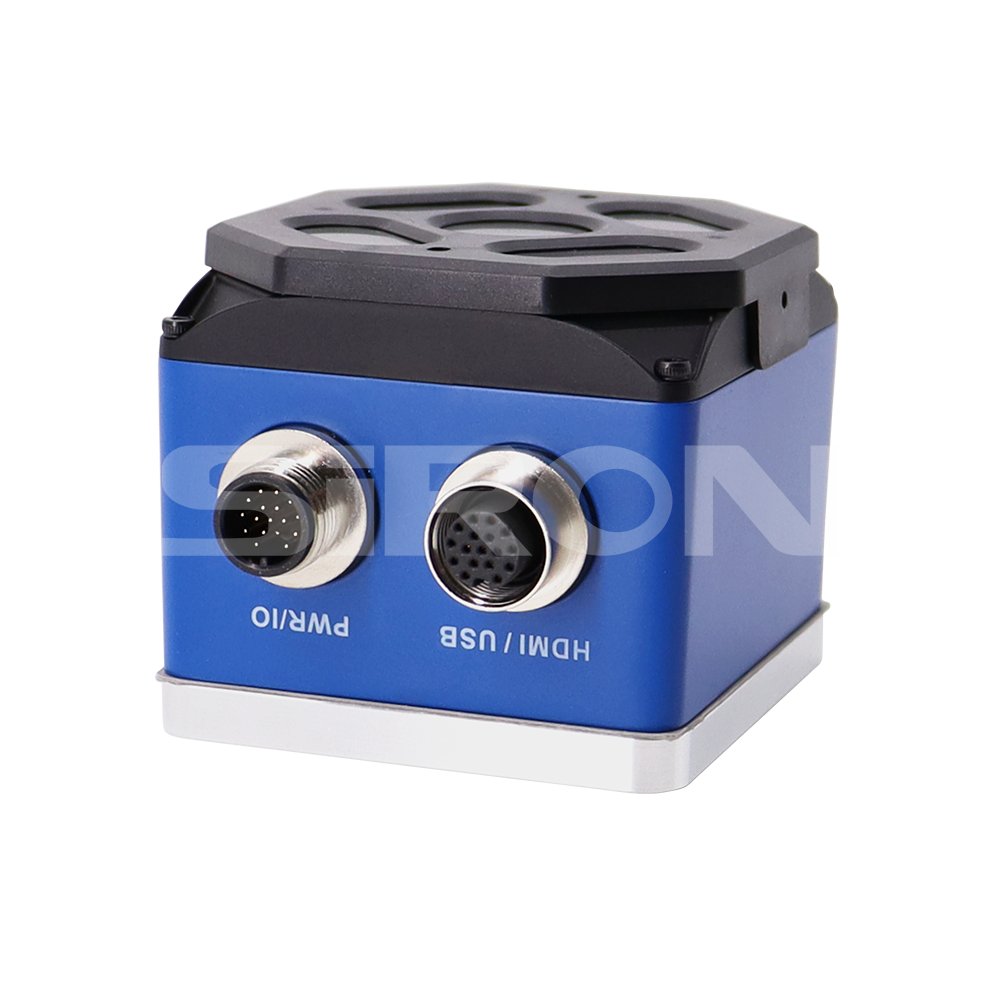

产品详情
结构图

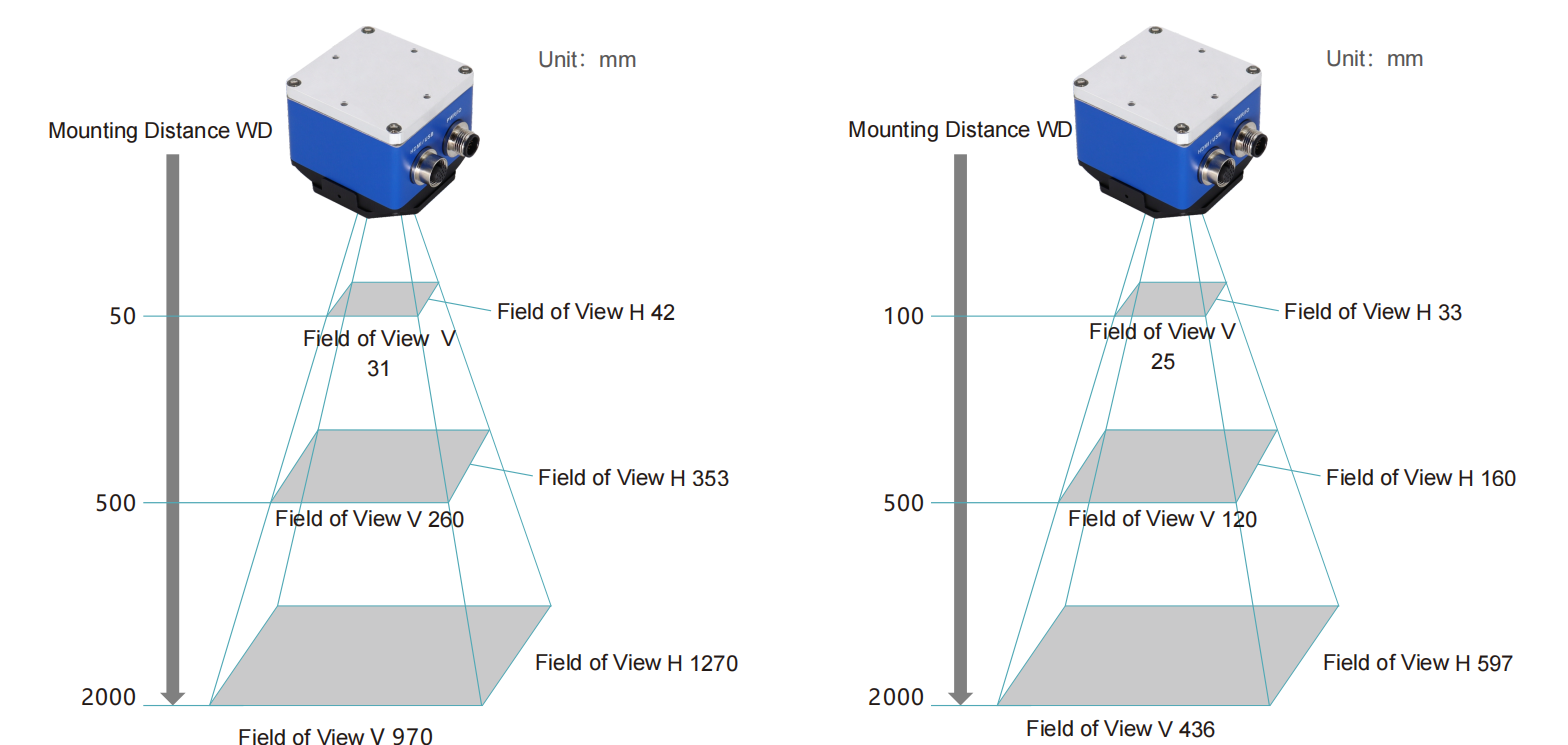

检测范围特性图
| 模型 | 安装距离WD | 视野 H | 视场角V | 模型 | 安装距离WD | 视野 H | 视场角V | |
| K516-2-A1 广角型 | 50 | 42 | 31 | K516-2-B1 标准型 | 100 | 33 | 25 | |
| 500 | 353 | 260 | 500 | 160 | 120 | |||
| 2000 | 1270 | 970 | 2000 | 597 | 436 |

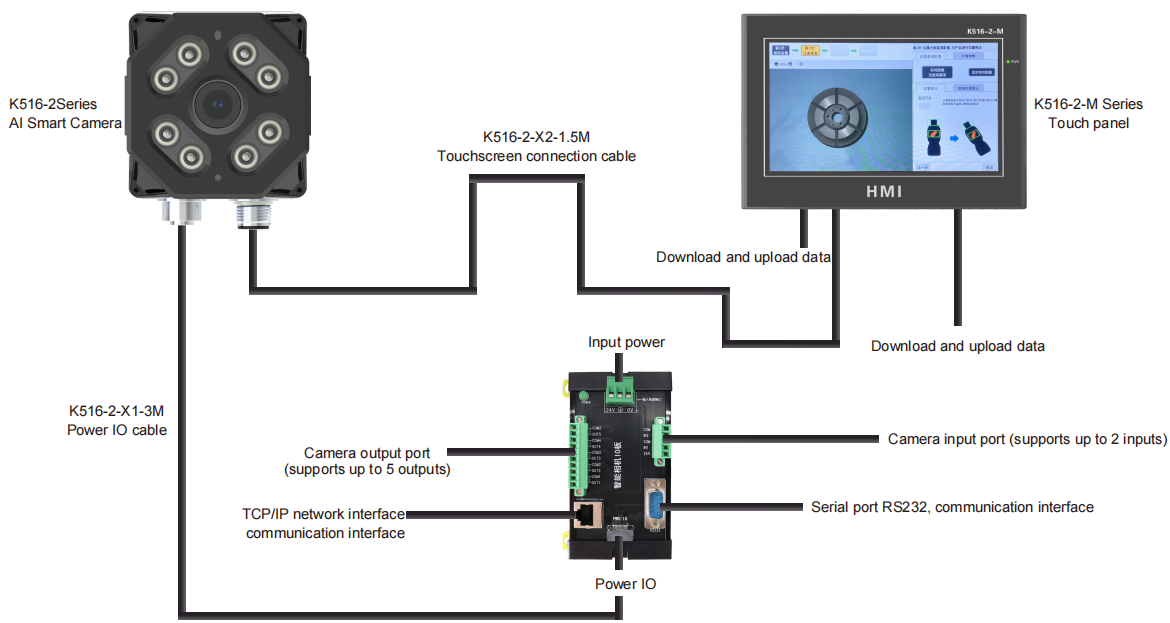

连接示意图

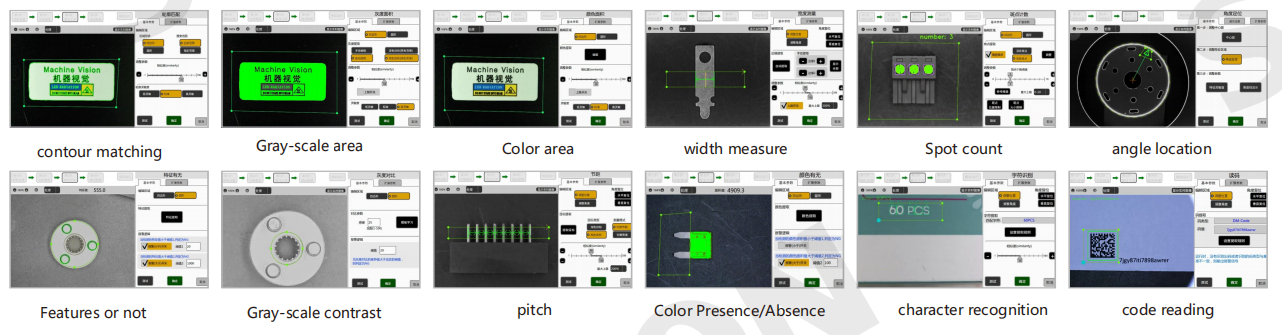

算法检测工具
标准模式：配备多种检测工具，轻松实现多种应用

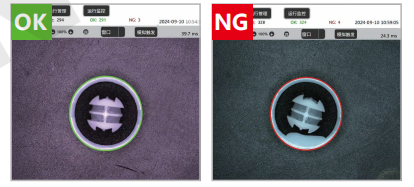

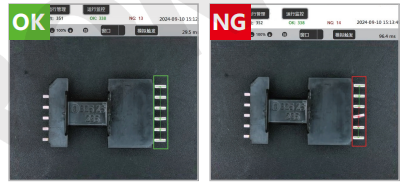

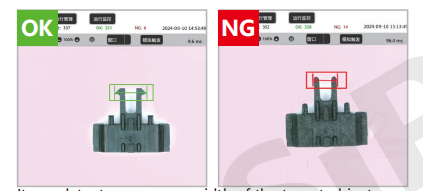

应用案例

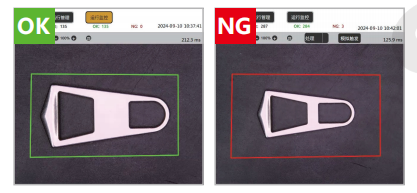

轮廓匹配：根据形状差异进行识别
只需圈出目标对象，轮廓就会自动提取。它还可以处理正则化相关方法难以处理的亮度波动和每个个体表面条件的差异。

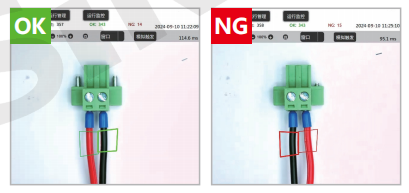

颜色区域：根据颜色区域的大小进行识别
根据注册良品的颜色区域，得出与检测目标的一致性。只需在屏幕内直接点击要检测的颜色，即可提取颜色。操作非常简单。

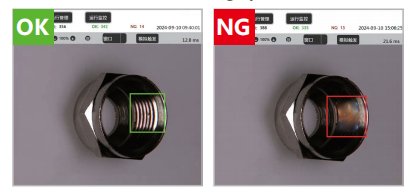

特征有无：根据边缘像素数量进行识别
它可以识别形状不规则或表面状况差异的物体，边缘指示暗变化的边界点。
灰度区域：根据指定亮度的大小进行识别
根据注册良品的亮度区域，得出与检测目标的一致性，适用于基于光泽差异、表面处理差异等的鉴别。
宽度测量：通过识别两个边缘之间的距离来测量宽度。
它可以检测目标物体的翘曲或宽度。 通过缩放功能，测量结果也可以显示为真实的物理尺寸
音高：根据音高差异进行识别
它不仅可以识别针距，还可以识别针宽。通过缩放功能，还可以显示为实际尺寸。

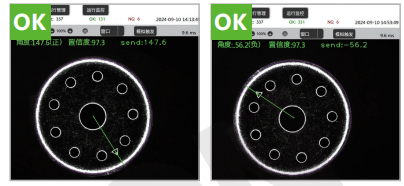

角度定位：识别目标的旋转角度偏移。
可识别目标物体角度在指定范围内的错位和偏移

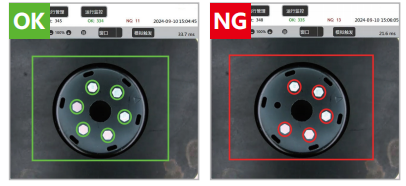

点计数：根据目标物体上的点数量进行识别
根据注册良品的斑点数量，识别待测目标物的斑点数量是否一致

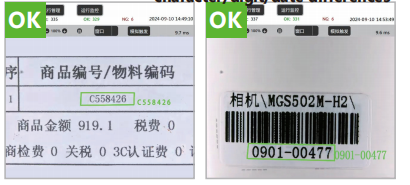

字符识别：根据 字符/数字/日期差异进行识别
识别受检目标的字符或日期信息是否与注册的良品字符/日期参考数据相符
设备安装

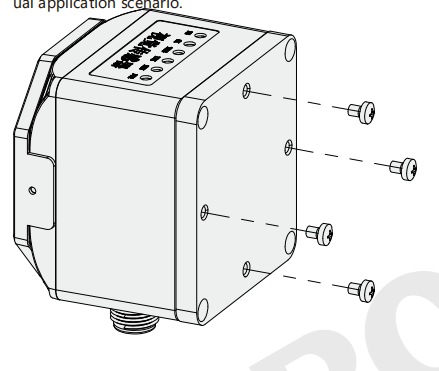

设备可通过固定支架等结构件用M3螺钉固定。可垂直或水平安装，可根据实际应用场景选择安装方式。
注册基准

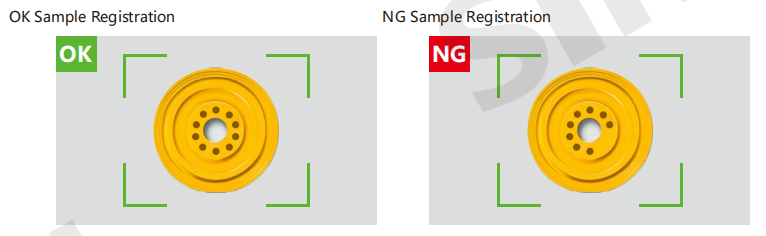

只需注册 OK 和 NG 样品，系统就会自动优化到理想的检测设置。即使工件和环境条件发生变化，您也可以简单地注册额外的新样品来自动添加检验标准。无需耗时的复杂配置或安装调整。
位置修正是通过轮廓匹配来修正 产品的位置。确认当前方案是否需要 位置修正功能。如果是这样，请手动启用它。默认情况下，将其关闭。
高速位置校正 通过搜索目标的黑白特征来在X和Y方向上校正产品。 确认当前方案是否需要高速位置 修正功能。如果是这样，请手动启用它。默认情况下，将其关闭。
