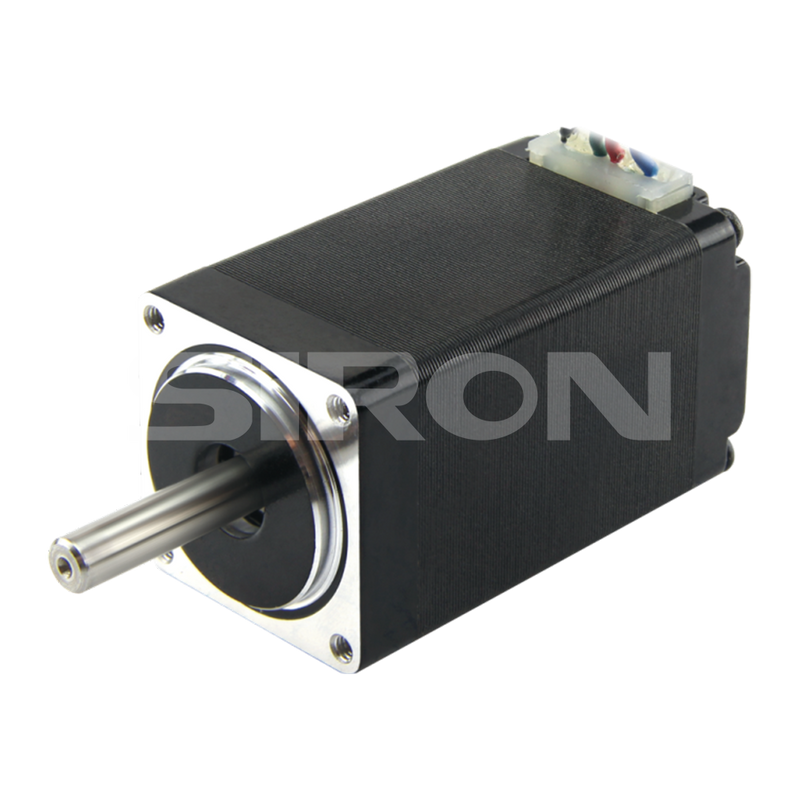

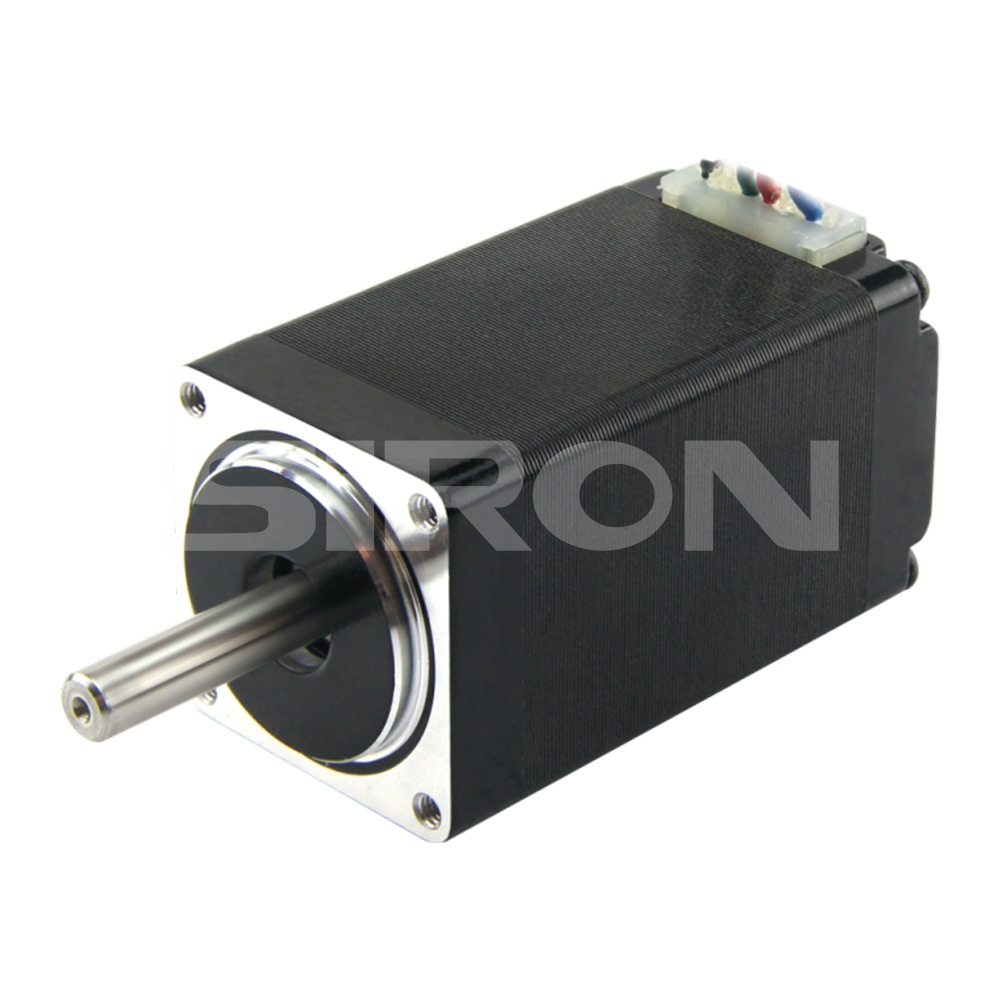

M272-28
SiRON
8501109990
关于选拔

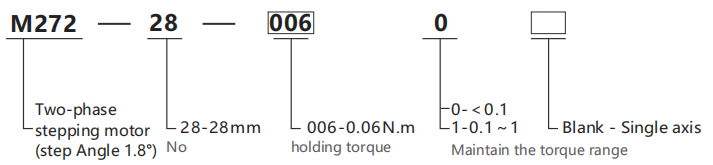

选型举例：M272-28-0060代表M272系列两相步进电机，机座号28mm，保持力矩0.06Nm，单轴。
桌子
| 代码 | 006 | 043 | 095 | 075 | 009 | 012 |
| 霍丁扭矩 | 0.06纳米 | 0J043N.m | 0.095牛米 | 0.075牛米 | 0.09纳米 | 0.12牛米 |
规格
| 模型 | M272-28系列 | ||
| 径向游隙 | 0.02mm@400g | 步距角 | 1.8° |
| 轴向间隙 | 0.08mm@400g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 28N(距法兰20mm） | 绝缘电阻 | 100MΩ，500VDC |
| 最大轴向力 | 7N | 环境温度 | -20℃~+50℃ |
| 介电强度 | 600VAC/1秒 | 绝缘等级 | B级 |

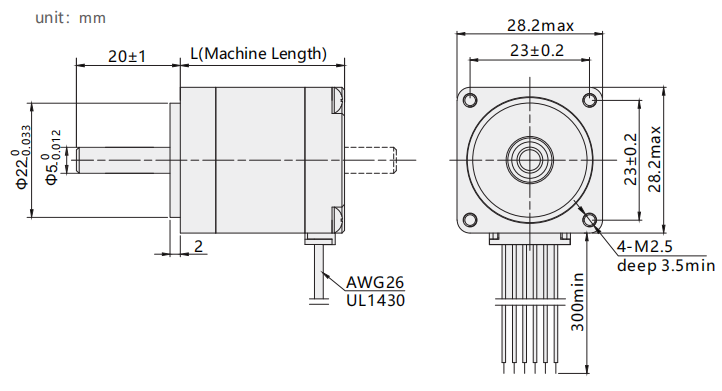

Dimensions
电气性能
| 模型 | M272-28-0060 | M272-28-0430 | M272-28-0950 | M272-28-0750 | M272-28-0121 | M272-28-0090 |
| 适配器驱动器 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 |
| 每相电流 | 0.67 | 0.95 | 0.67 | 0.95 | 0.67 | 0.95 |
| 保持扭矩 | 0.06 | 0.043 | 0.095 | 0.075 | 0.12 | 0.09 |
| 定位扭矩 | 0.005 | 0.005 | 0.006 | 0.006 | 0.008 | 0.008 |
| 每个阻力 | 5.6 | 2.8 | 6.8 | 3.4 | 9.2 | 4.6 |
| 各电感 | 3.4 | 1 | 4.9 | 1.2 | 7.2 | 1.8 |
| 引线数量 | 4 | 6 | 4 | 6 | 4 | 6 |
| 转动惯量 | 9 | 9 | 12 | 12 | 18 | 18 |
| 重量 | 0.11 | 0.11 | 0.14 | 0.14 | 0.2 | 0.2 |
| 体长 | 32 | 32 | 45 | 45 | 51 | 51 |

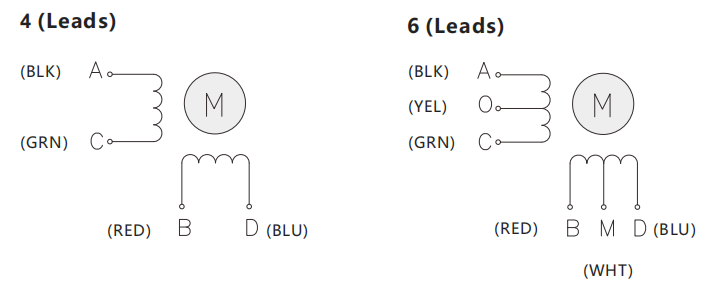

接线图

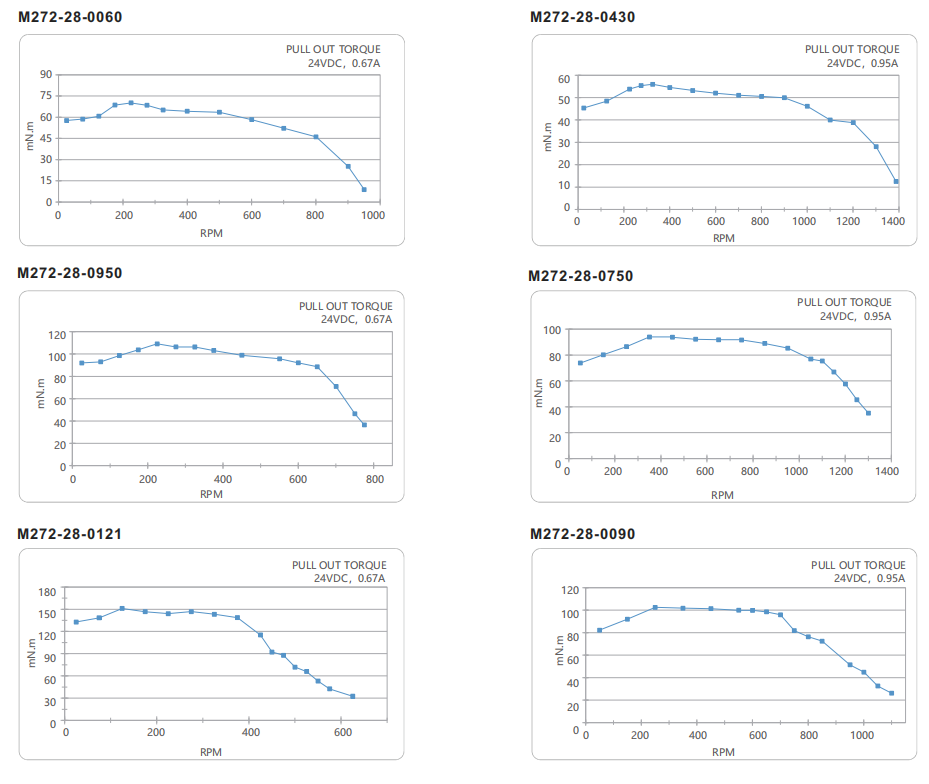

距离频率曲线
