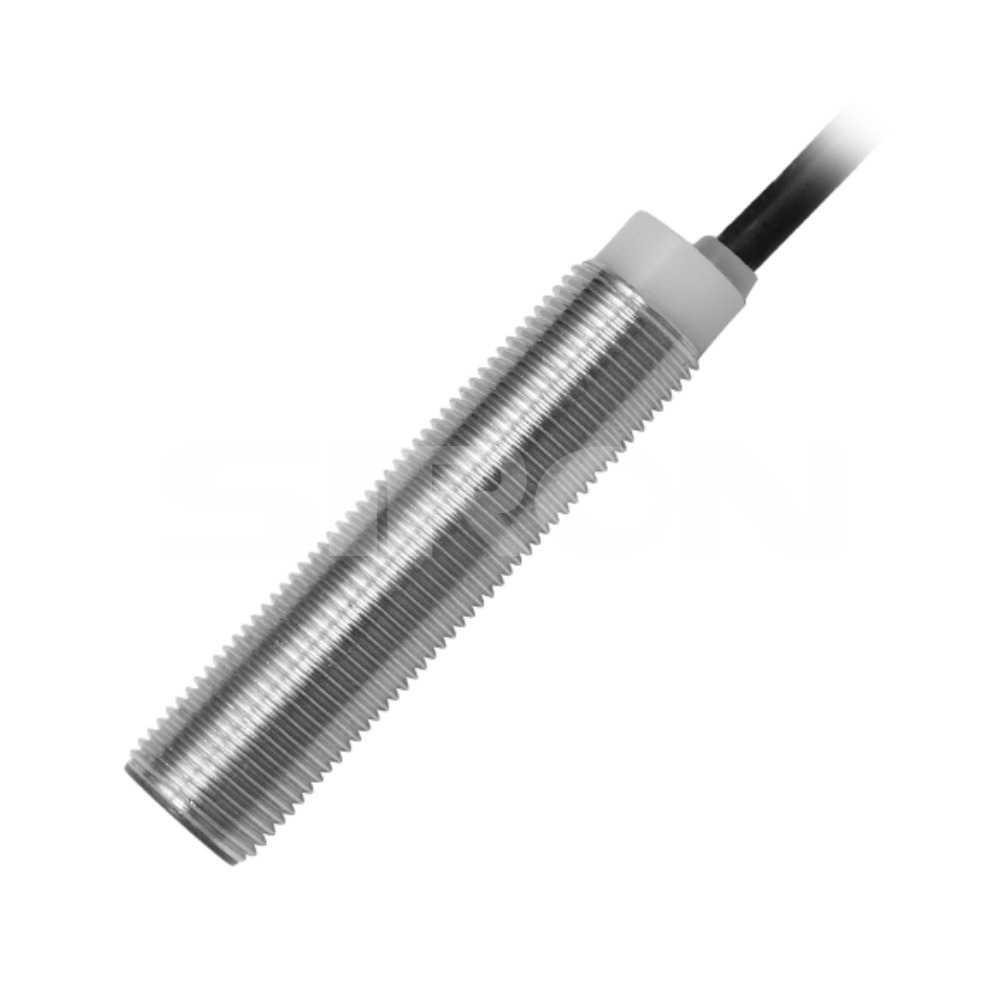

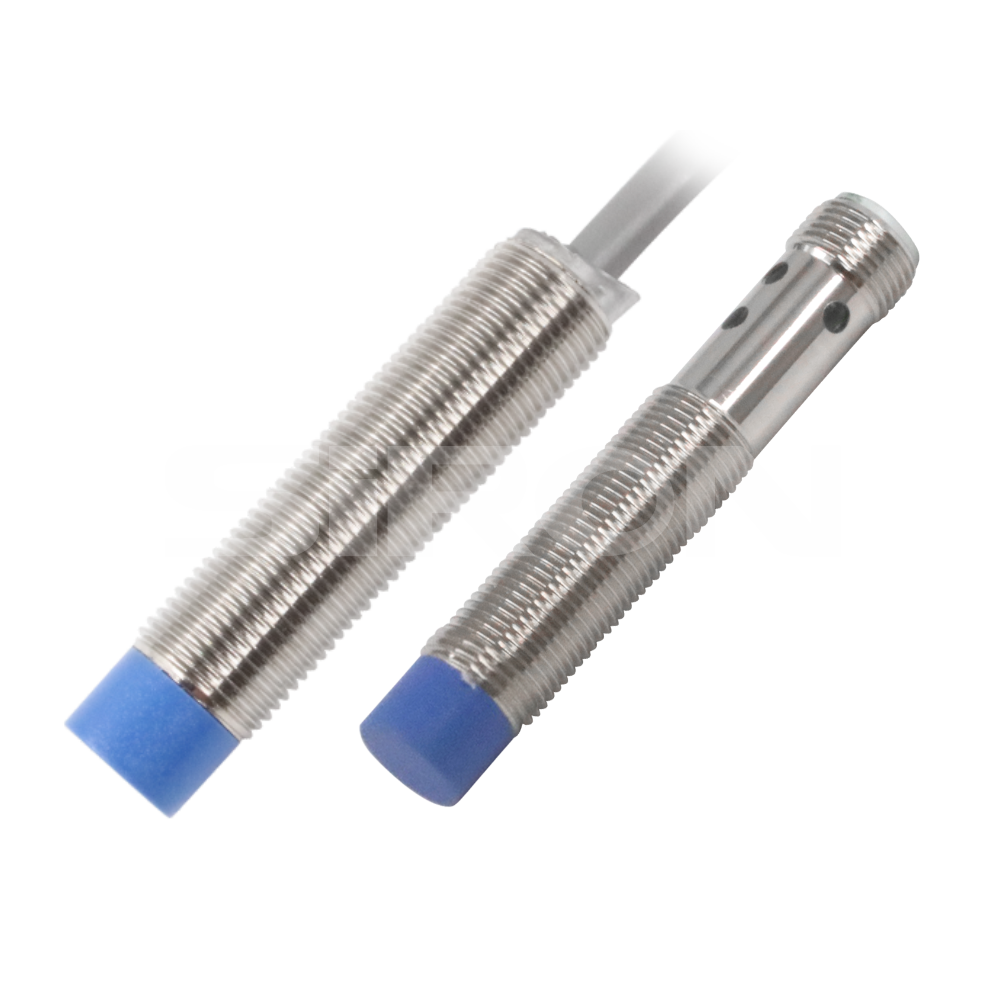

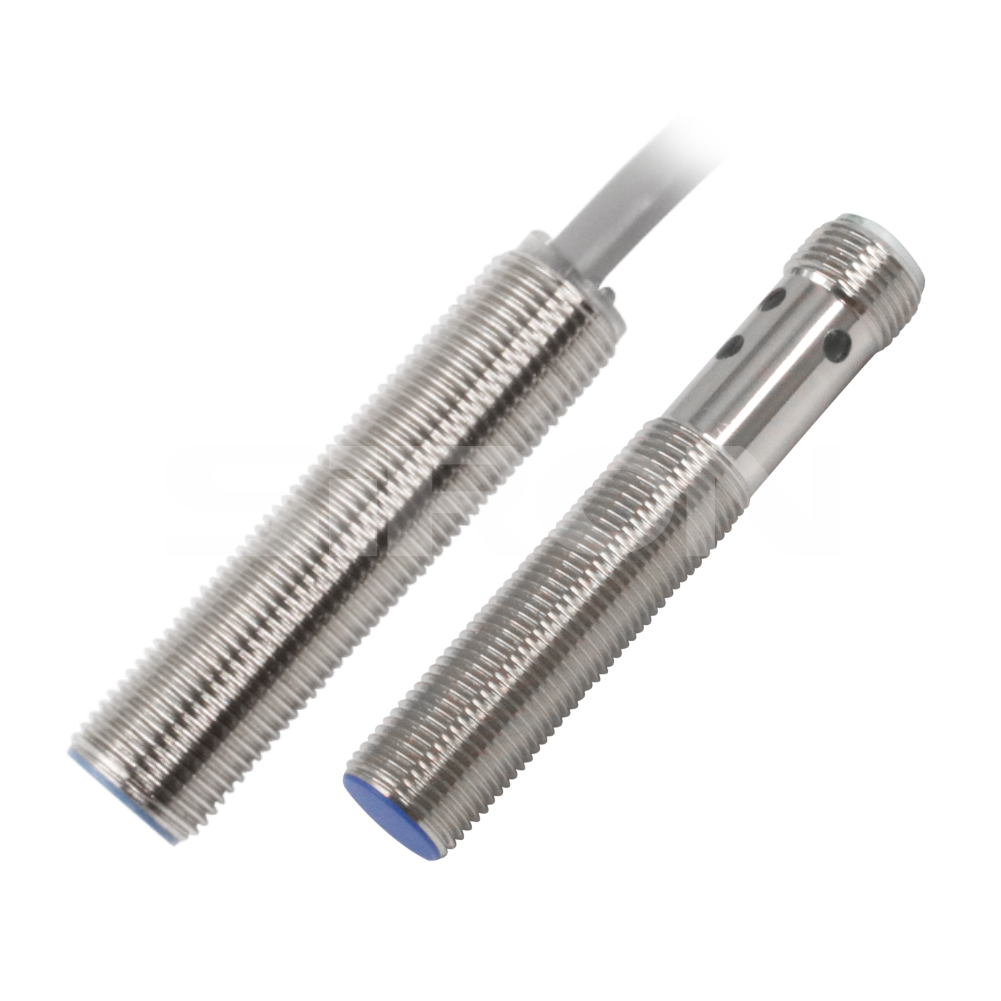

Siron K040-16 ～K040-20系列M12感应接近开关

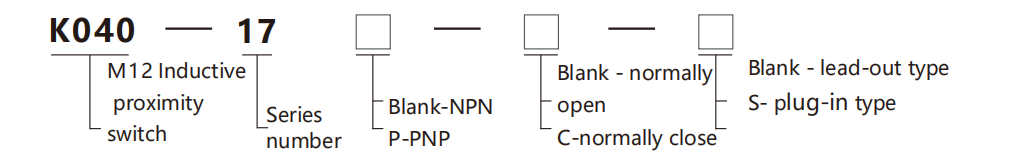

关于选择

选择示例：K040-17代表K040系列， 17 序列号, NPN输出，通常打开，

                                      和 Lead -Out类型。

                                       K040-17-S代表K040系列， 17 序列号，NPN输出，通常打开，

                                       和插件类型。

规格

姓名		M12感应接近开关
模型	NPN	K040-16	K040-16-S	K040-17	K040-17-S	K040-18	K040-18-S	K040-19	K040-19-S	K040-20	K040-20-S
	NPN NC	K040-16c	K040-16C-S	K040-17C	K040-17C-S	K040-18C	K040-18C-S	K040-19c	K040-19c-s	K040-20C	K040-20C-S
	PNP号	K040-16p	K040-16p-s	K040-17p	K040-17p-s	K040-18p	K040-18p-s	K040-19p	K040-19p-s	K040-20p	K040-20p-s
	PNP NC	K040-16P-C	K040-16P-CS	K040-17P-C	K040-17P-CS	K040-18P-C	K040-18P-CS	K040-19P-C	K040-19P-CS	K040-20P-C	K040-20P-CS
布线形式		铅类型	插件类型	铅类型	插件类型	铅类型	插件类型	铅类型	插件类型	铅类型	插件类型

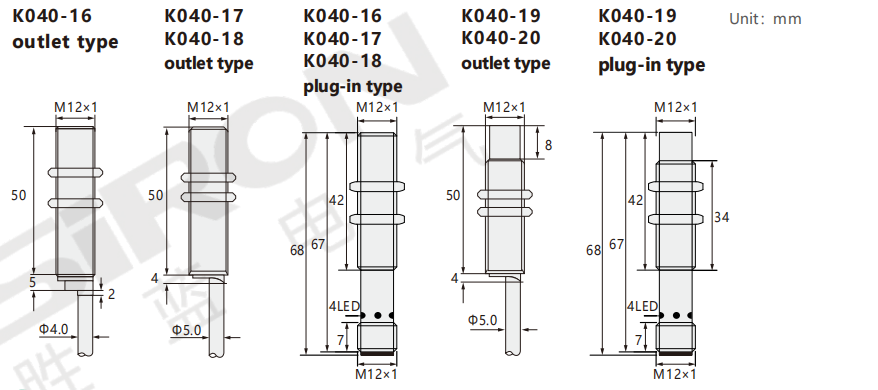

外貌
检测距离		2mm		4mm		6mm		8mm		10mm
安装		冲洗安装		冲洗安装		准清洗安装		非畅通安装
线		M12×1mm
工作电压		10 ～30VDC
开放式		3000Hz		3000Hz		800Hz		500Hz		400Hz
压降		≤2.0V
负载电流		200mA
无负载电流		≤10mA（24V）
滞后		<15％（SR）
可重复性		<1.0％（SR）
环境 温度		-25〜70℃
外壳等级		IP67
材料		传感表面：PBT；壳：镀镍的铜
电缆		PVC  电缆; 3×0.25mm² 插件类型：M12连接器		铅类型：PVC电缆; 3×0.35mm²;插电类型：M12连接器
CableLegenth		2m

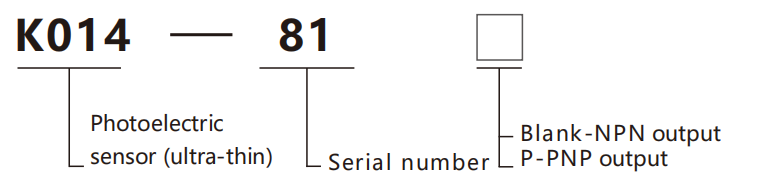

 选型举例：K014-81   表示  K014  系列，序列号81，带  NPN输出；

                                         K014-81P  表示  K014系列，序列号81，带  PNP输出。

规格

姓名		光电传感器（超薄类型）
模型	NPN	K014-81	K014-82	K014-83
	PNP	K014-81P	K014-82P	K014-83P
类型		扩散反射	整个梁	整个梁
检测表面		正面检测	正面检测	侧面检测
外貌
探测距离		2 ~ 3 0 mm (白纸)		300毫米
应该发送		小于作用距离的15%		/
物体检测		φ1mm不透明物体
电源电压		DC     12〜24V±10％
当前消费		2 5 m以下A
指示灯		输出指示灯：红色；常亮指示灯：绿色
响应时间		小于 1ms（动作/复位）
投光元件		红外线LED灯
保护电路		反接保护、短路保护
protecion等级		IP64
环境光度测定		白炽灯：3000lx以下，日光：10000lx以下
环境温度		-25+55℃
环境湿度		35～85%RH
抗冲击性		频率10–500Hz；双振幅3mm（MAX：20G），X、Y、Z方向各2小时
冲击阻力		加速度500m/s⊃2;（约50G），X、Y、Z方向各3次
电缆长度		2m
壳材料		腹肌

方面

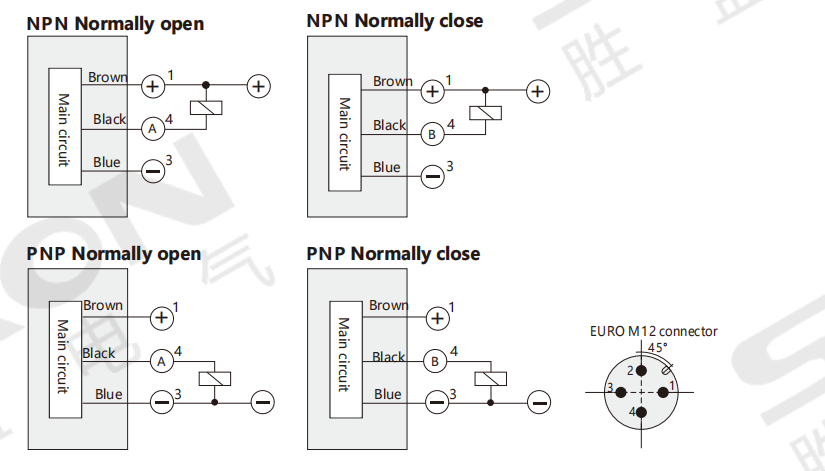

接线图
