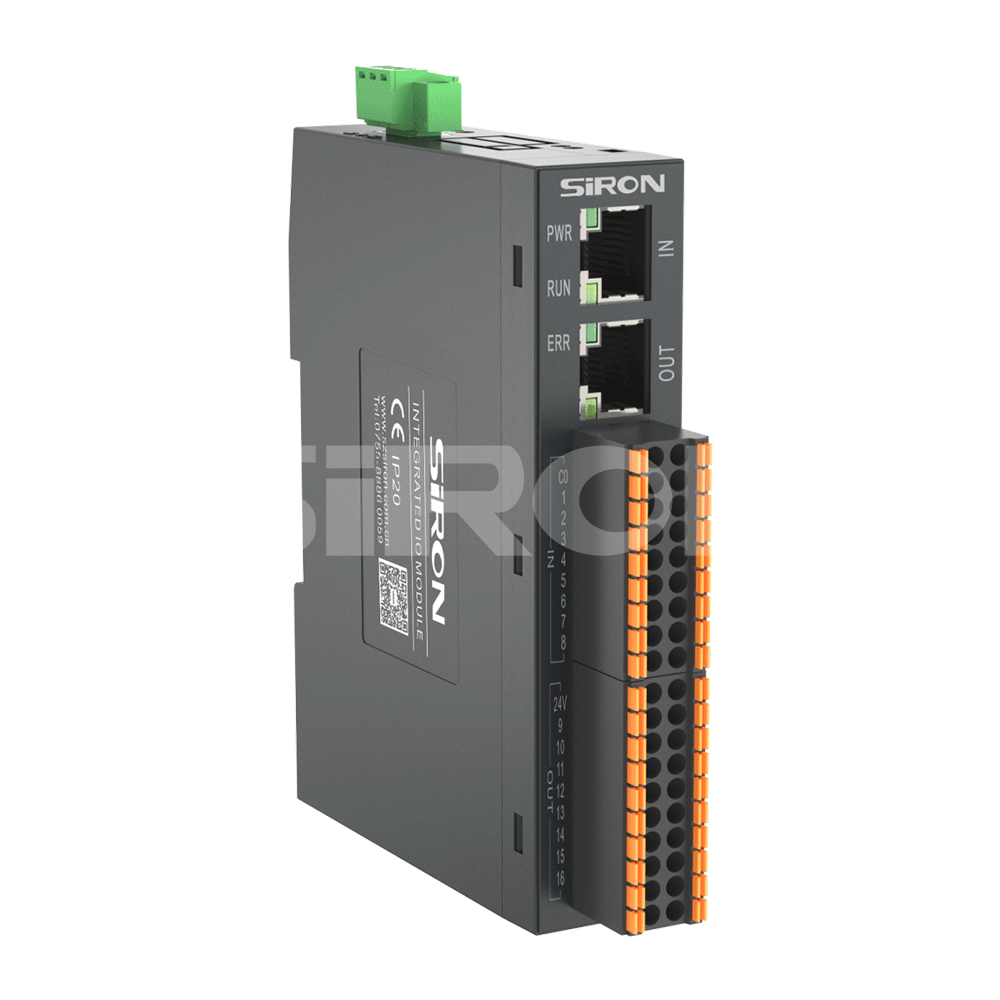

T306-4
SiRON
8517799000

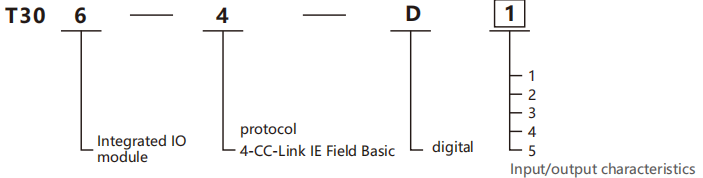

关于选择
选择示例：T306-4-D1代表集成的IO模块系列。该协议是CC-Link IE字段基本。数字，输入/输出特征：16通道数字输入，16通道数字（晶体管）输出（NPN）
| 代码 | 输入 | 输出 |
| 1 | 16个通道数字输入 | 16个通道数字（晶体管）输出（NPN） |
| 2* | 16个通道数字输入 | 16个通道数字（晶体管）输出（PNP） |
| 3 | 32个通道数字输入 | 0频道数字输出 |
| 4 | 0频道数字输入 | 32个通道数字（晶体管）输出（NPN） |
| 5* | 0频道数字输入 | 32个通道数字（晶体管）输出（PNP） |
规格
| 电源 | 名义：24V，允许范围：18-30V，最大：150mA |
| 发送 | 它受协议的约束 |
| 接线 | 冷压线长度为0.3mm 2（22awg）至1mm 2（17AWG）：10mm |
| 销售 | 插件弹簧终端 |
| 安装模式 | 35毫米DIN轨安装 |
| 重量 | ≈136g |
| 方面 | 108×24×77mm |
| 工作温度 | -10〜+55℃ |
| 差异温度 | -25+85℃ |
| 重新湿度 | 5％至95％无凝结 |
| 保护类 | IP20 |
| 使用场合 | 避免灰尘，油敏机和腐蚀性气体 |
数字输出/输入
| 型号 | T306-4-D1 | T306-4-D2 | T306-4-D3 |
| 类型 | 光耦输入NPN与PNP 输出 NPN 兼容 | 光耦输入NPN与PNP 输出PNP 兼容 | 光耦 输入NPN 与PNP 兼容 |
| 当前的消费 | 128毫安 | 100mA | |
| lsolate | IO至内部总线：500V光耦隔离 | ||
| 0'信号电压 | NPN：12～30V；PNP：0～5V | ||
| “ 1 ”信号电压 | NPN：0～5V；PNP：12～30V | ||
| 开/关响应时间 | 输入：30us/10us；输出：12us/40us | 输入：30us/10us | |
| Loadcapacity | 标称：300mA，单通道：最大500mA， 连续8通道：最大2A | / | |
| 负载类型 | 阻性负载、感性负载、灯负载 | ||
| 诊断与报警 | 支持 | ||
数字输出
| 型号 | T306-4-D4 | T306-4-D5 |
| 类型 | 输出 NPN | 输出 PNP |
| 当前的消费 | 156毫安 | |
| lsolate | IO至内部总线：500V光耦隔离 | |
| 开/关响应时间 | 输出：12us/40us | |
| 负载容量 | 标称：300mA，单通道：最大：500mA，连续8通道：最大：2A | |
| 负载类型 | 阻性负载、感性负载、灯负载 | |
| 诊断与报警 | 支持 | |

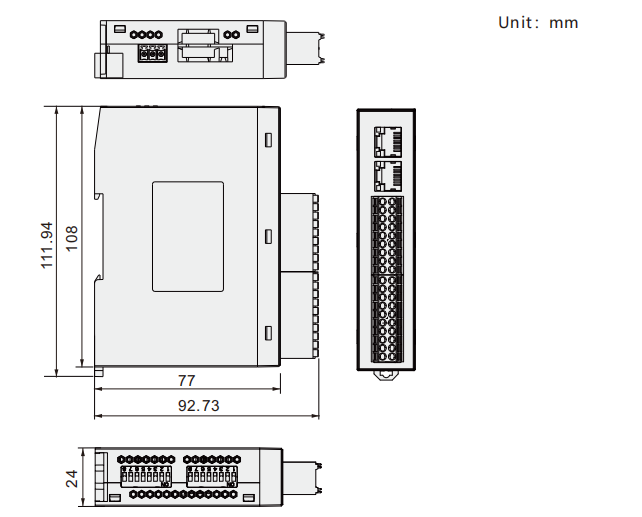

Dimensions

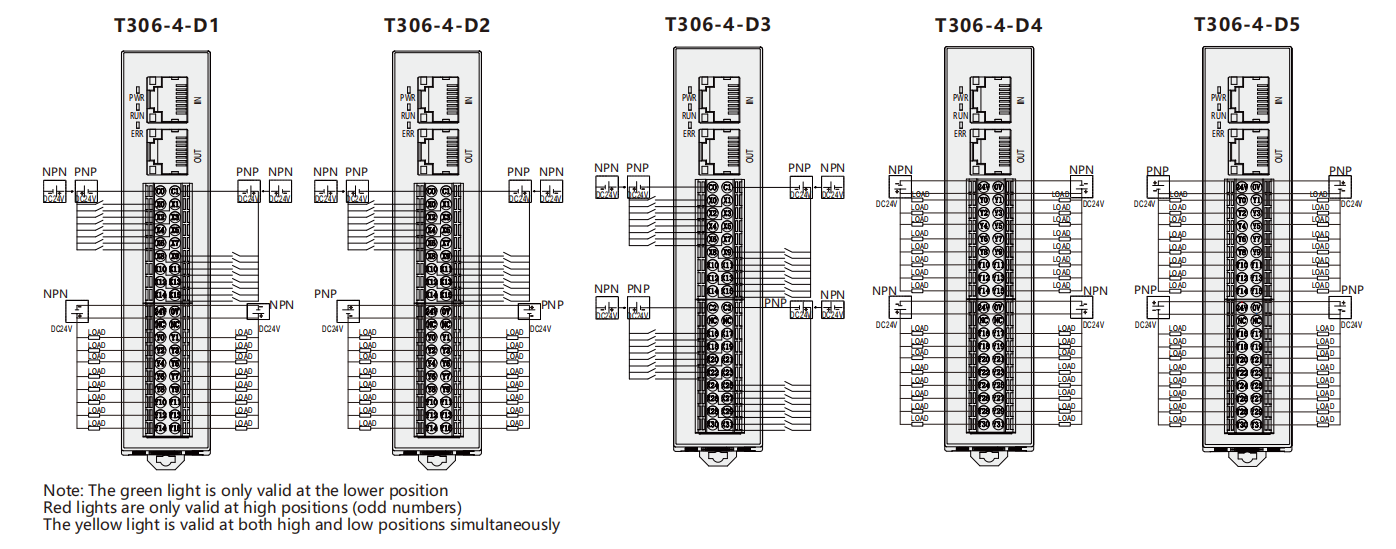

接线图
