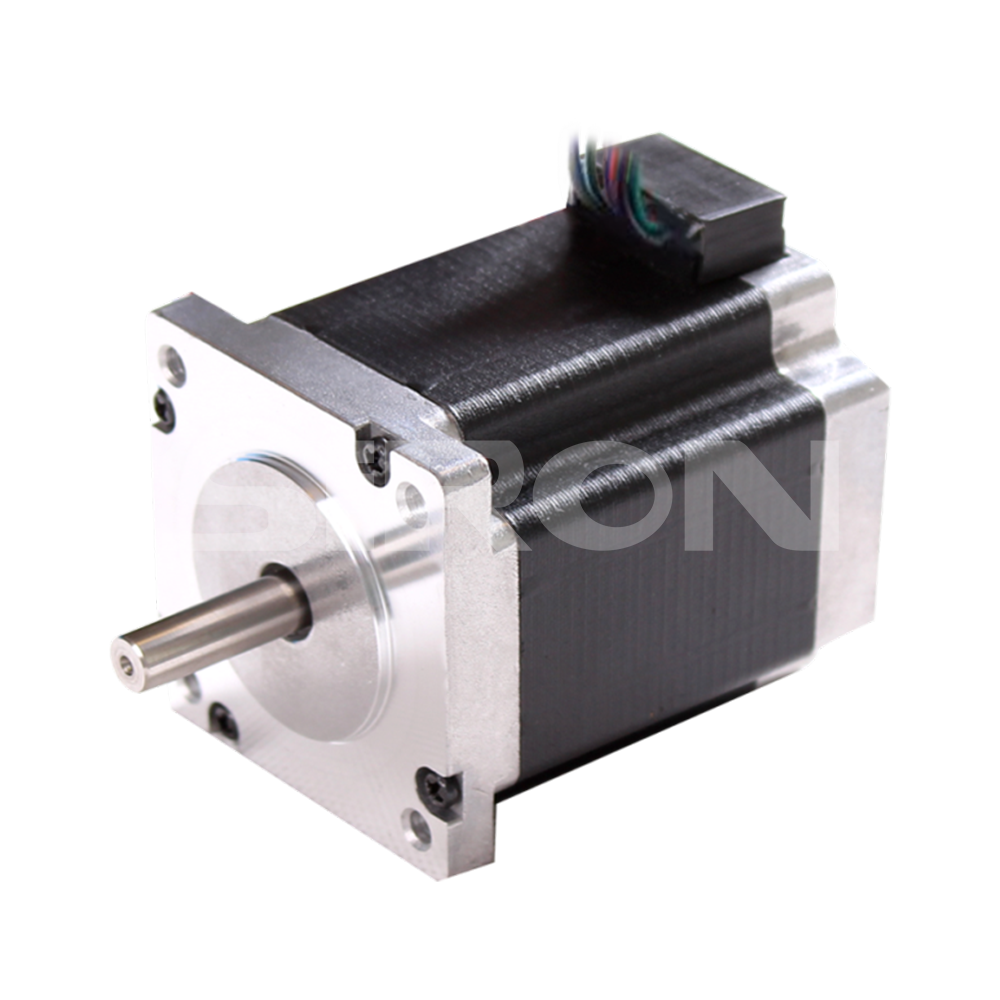

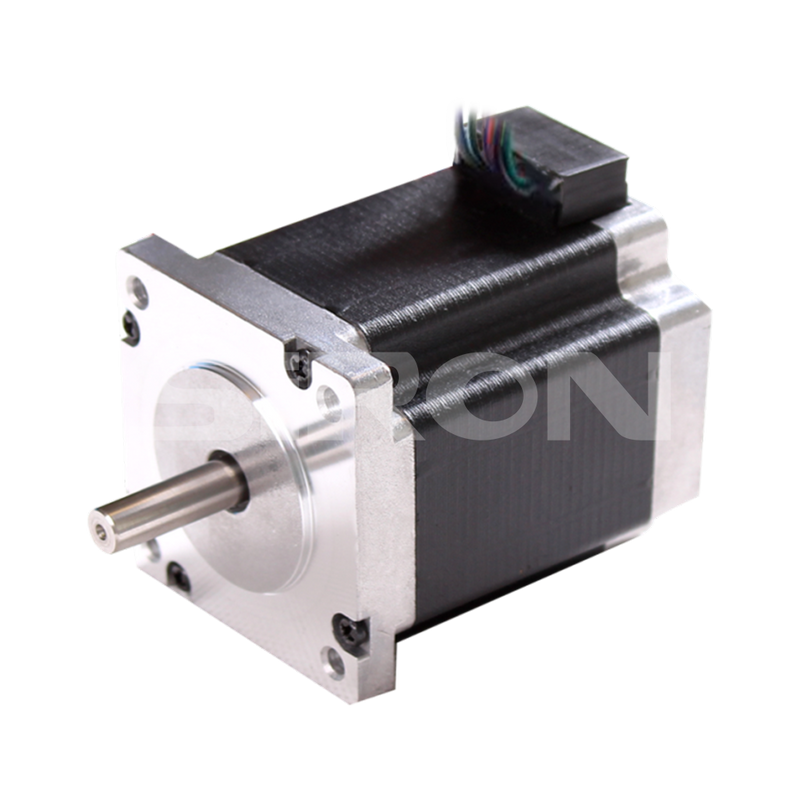

M272-60
SiRON
8501109990
关于选拔

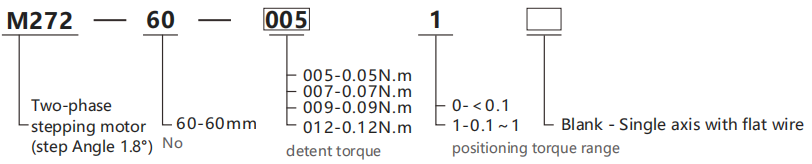

选型举例：M272-60-0050代表M272系列两相步进电机，机座尺寸60mm，定位扭矩0.05Nm，单轴扁线。
规格
| 模型 | M272-60系列 | ||
| 径向游隙 | 0.02mm@450g | 步距角 | 1.8° |
| 轴向间隙 | 0.08mm@450g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 75N(距法兰20mm） | 绝缘电阻 | 100MΩ，500VDC |
| 最大轴向力 | 15N | 环境温度 | -20℃~+50℃ |
| 介电强度 | 600VAC/1秒 | 绝缘等级 | B级 |

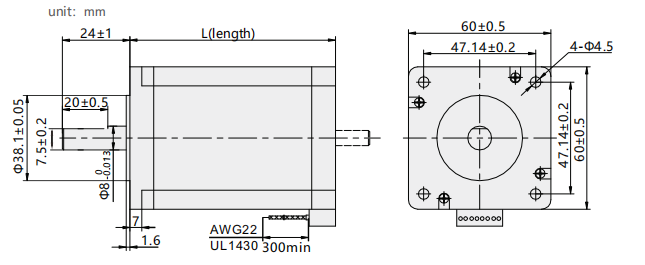

Dimensions
电气性能
| 模型 | M272-60-0050 | M272-60-0070 | M272-60-0090 | M272-60-0121 | ||||||||
| 单极 | 并联 | 串联 | 单极 | 并联 | 串联 | 单极 | 并联 | 串联 | 单极 | 并联 | 串联 | |
| 每相电流 | 2 | 2.8 | 1.4 | 2 | 2.8 | 1.4 | 2 | 2.8 | 1.4 | 2 | 2.8 | 1.4 |
| 每个阻力 | 1.5 | 0.75 | 3 | 1.8 | 0.9 | 3.6 | 2.4 | 1.2 | 4.8 | 3 | 1.5 | 6 |
| 各电感 | 2 | 2 | 8 | 3.6 | 3.6 | 14.4 | 4.6 | 4.6 | 18.4 | 6.8 | 6.8 | 27.2 |
| 保持扭矩 | 0.78 | 1.1 | 1.1 | 1.17 | 1.65 | 1.65 | 1.5 | 2.1 | 2.1 | 2.1 | 3 | 3 |
| 定位扭矩 | 0.05 | 0.07 | 0.09 | 0.12 | ||||||||
| 引线数量 | 8 | 8 | 8 | 8 | ||||||||
| 转动惯量 | 275 | 400 | 570 | 840 | ||||||||
| 重量 | 0.6 | 0.77 | 1.2 | 1.4 | ||||||||
| 体长 | 47±1 | 56±1 | 67±1 | 88±1 | ||||||||
| 适配器驱动器 | M280-556 | M280-556 | M280-556 | M280-556 | ||||||||

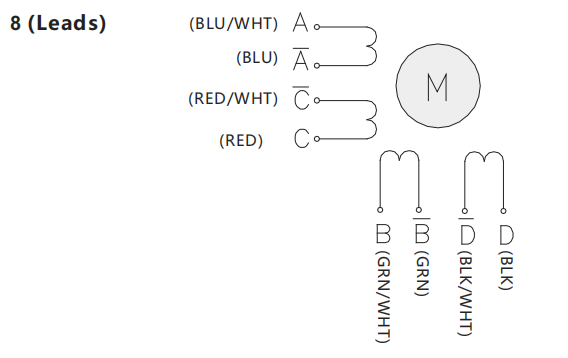

接线图

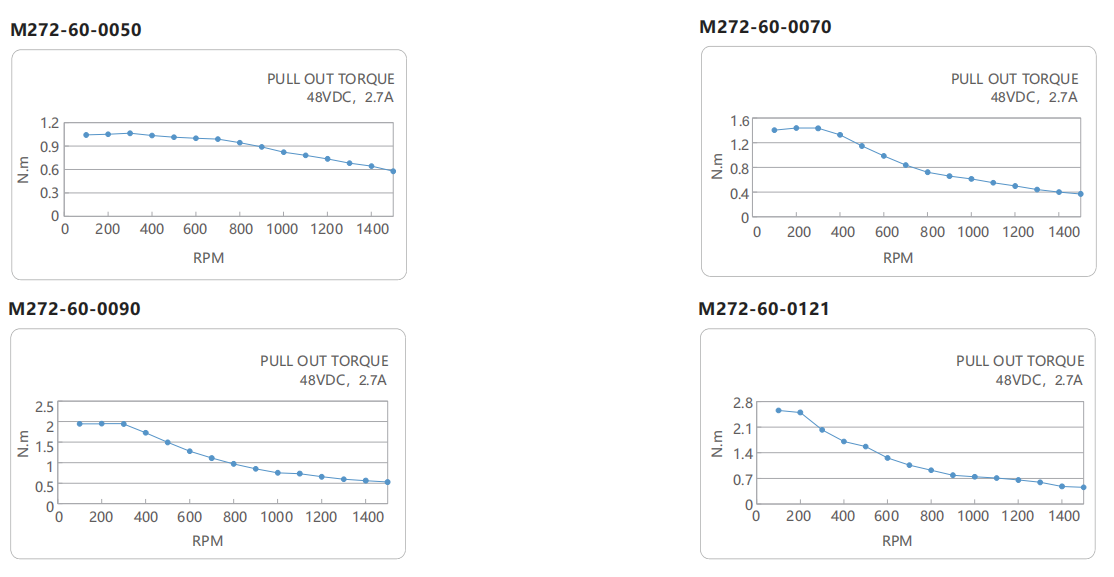

距离频率曲线
