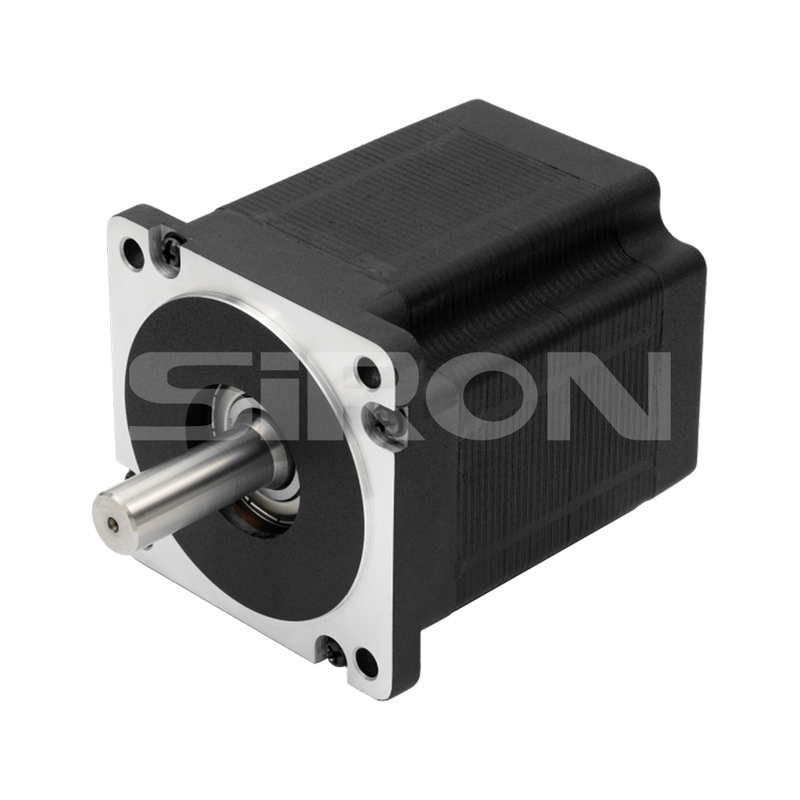

M271-86
SiRON
8501109990
关于选择
选择示例：M271-86-2002代表M271系列三相踏板电动机，框架尺寸为86mm，保持扭矩为2N.M和单轴键。
规格
| 模型 | M271-86系列 | ||
| 径向游戏 | 0.025mm@500g | 步长 | 1.2° |
| 轴向播放 | 0.075mm@1000g | 阶跃角度的精度 | ±5％（整个步骤均已卸载） |
| 马克斯 | 220N（距法兰20毫米） | 绝缘抗性 | 100MΩ，500VDC |
| 最大力量 | 60n | 环境温度 | -20℃〜+50℃ |
| 介电强度 | 1200VAC/1S | 绝缘班 | b |
Dimensions
电气性能
| 模型 | M271-86-2002 | M271-86-4522 | M271-86-4522A | M271-86-6782 | M271-86-6782A |
| 适配器驱动器 | M281-3722 | M281-3722 | M281-3606 | M281-3722 | M281-3606 |
| 每个阶段的电流 | 1.75 | 2 | 5.8 | 2.25 | 5.2 |
| Hokding扭矩 | 2 | 4.52 | 4.52 | 6.78 | 6.78 |
| 定位扭矩 | 0.08 | 0.15 | 0.15 | 0.26 | 0.26 |
| 每个电阻 | 4.25 | 5.8 | 0.97 | 9 | 1.8 |
| 每个电感 | 11 | 23 | 3.2 | 41 | 8 |
| 引线数量 | 6 | 6 | 6 | 6 | 6 |
| 惯性矩 | 1120 | 2200 | 2200 | 3300 | 3300 |
| 重量 | 1.65 | 2.7 | 2.7 | 3.8 | 3.8 |
| 身体长度 | 67 | 97 | 97 | 127 | 127 |

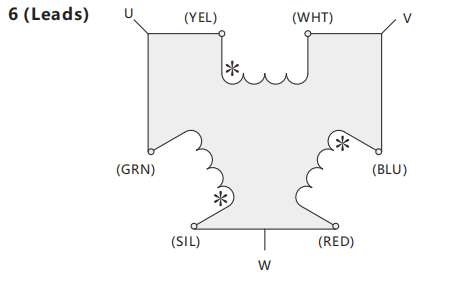

接线图

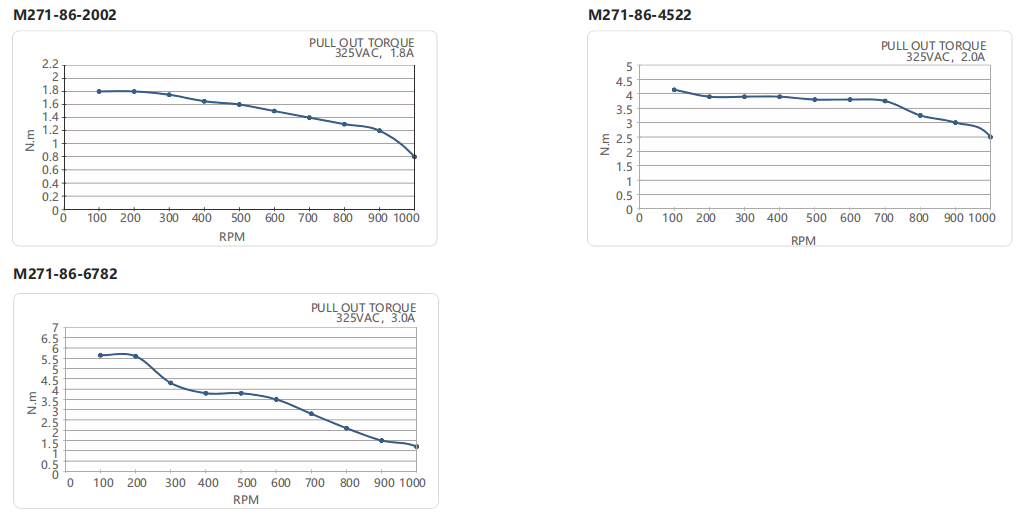

距离频率曲线
