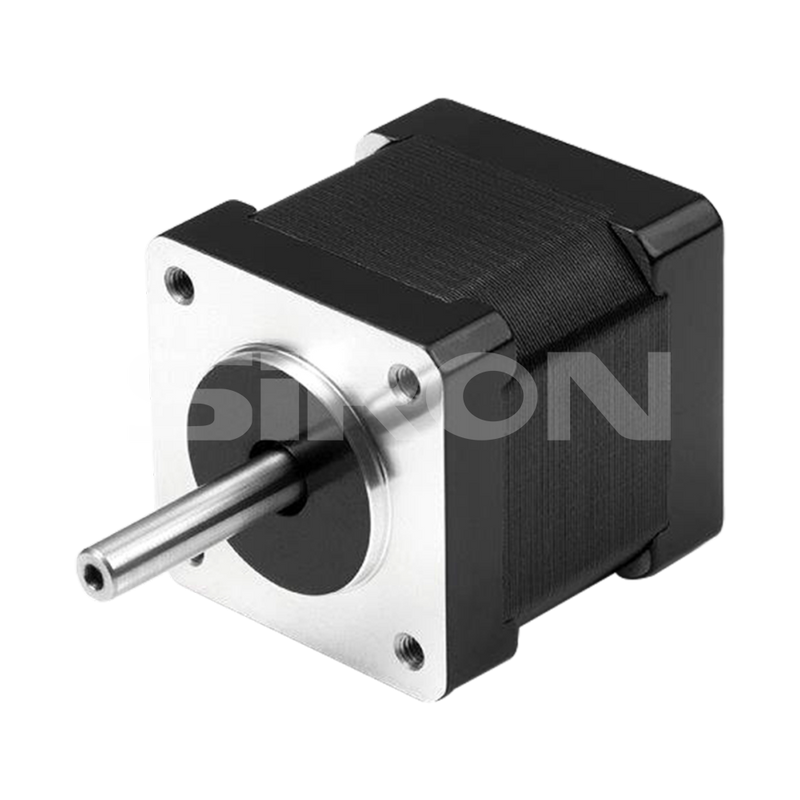

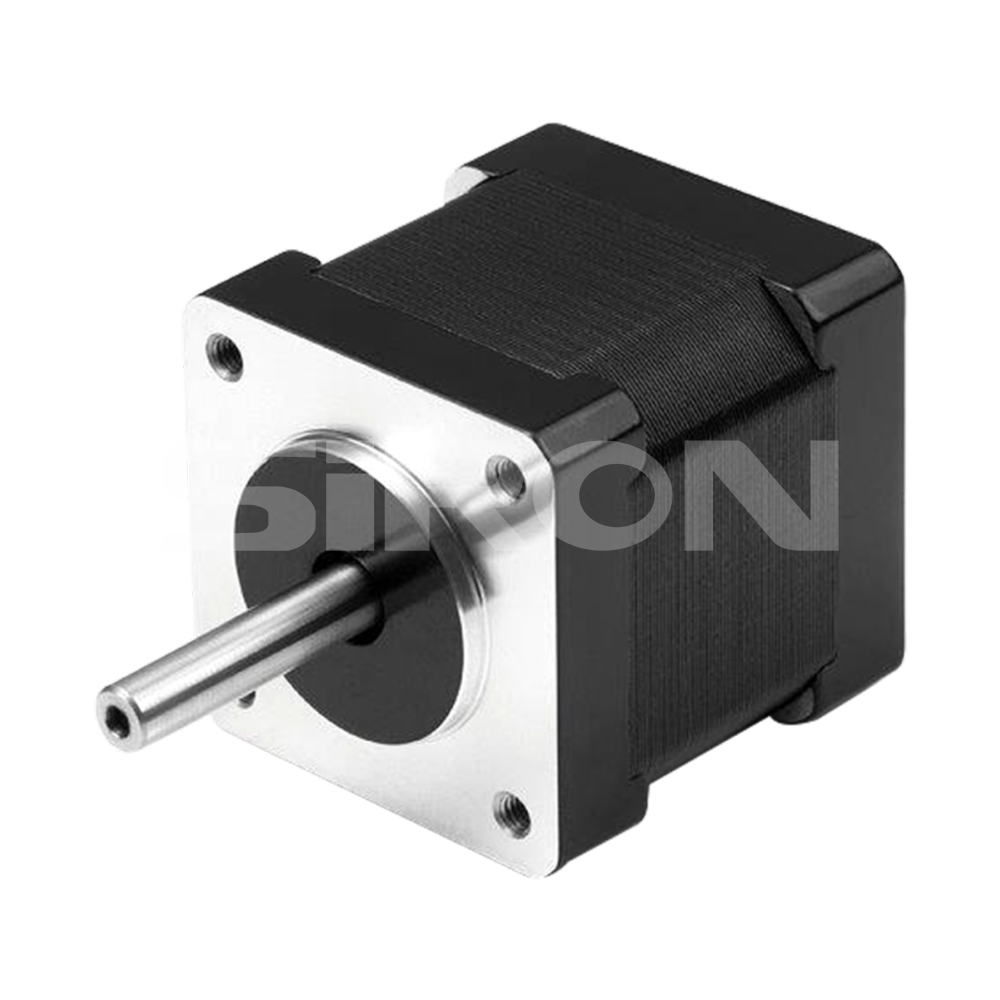

SiRON M272-35系列1.8°35mm两相步进电机

关于选拔

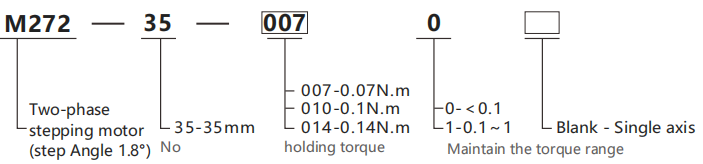

选型举例：M272-35-0070代表M272系列两相步进电机，机座号35mm，保持力矩0.07Nm，单轴

规格

模型	M272-35系列
径向游隙	0.02mm@450g	步距角	1.8°
轴向间隙	0.08mm@450g	步距角精度	±5%(整级空载)
最大径向力	28N(距法兰20mm）	绝缘电阻	100MΩ，500VDC
最大轴向力	10N	环境温度	-20℃~+50℃
介电强度	600VAC/1秒	绝缘等级	B级

电气性能

模型	M272-35-0070	M272-35-0101	M272-35-0141
适配器驱动器	M280-430	M280-430	M280-430
每相电流	0.28	0.5	1
保持扭矩	0.07	0.1	0.14
定位扭矩	0.006	0.008	0.01
每个阻力	26	20	2.7
各电感	27	14	4.3
引线数量	4	4	4
转动惯量	10	11	14
重量	0.13	0.14	0.18
体长	26	28	36

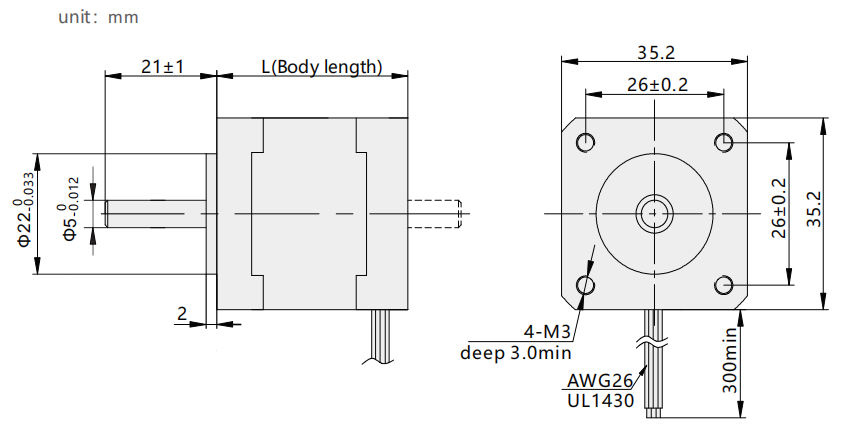

Dimensions

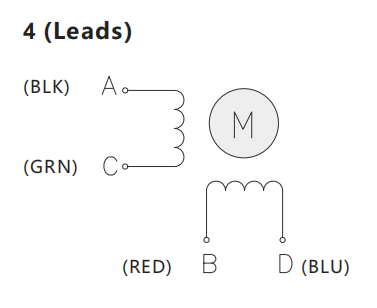

接线图

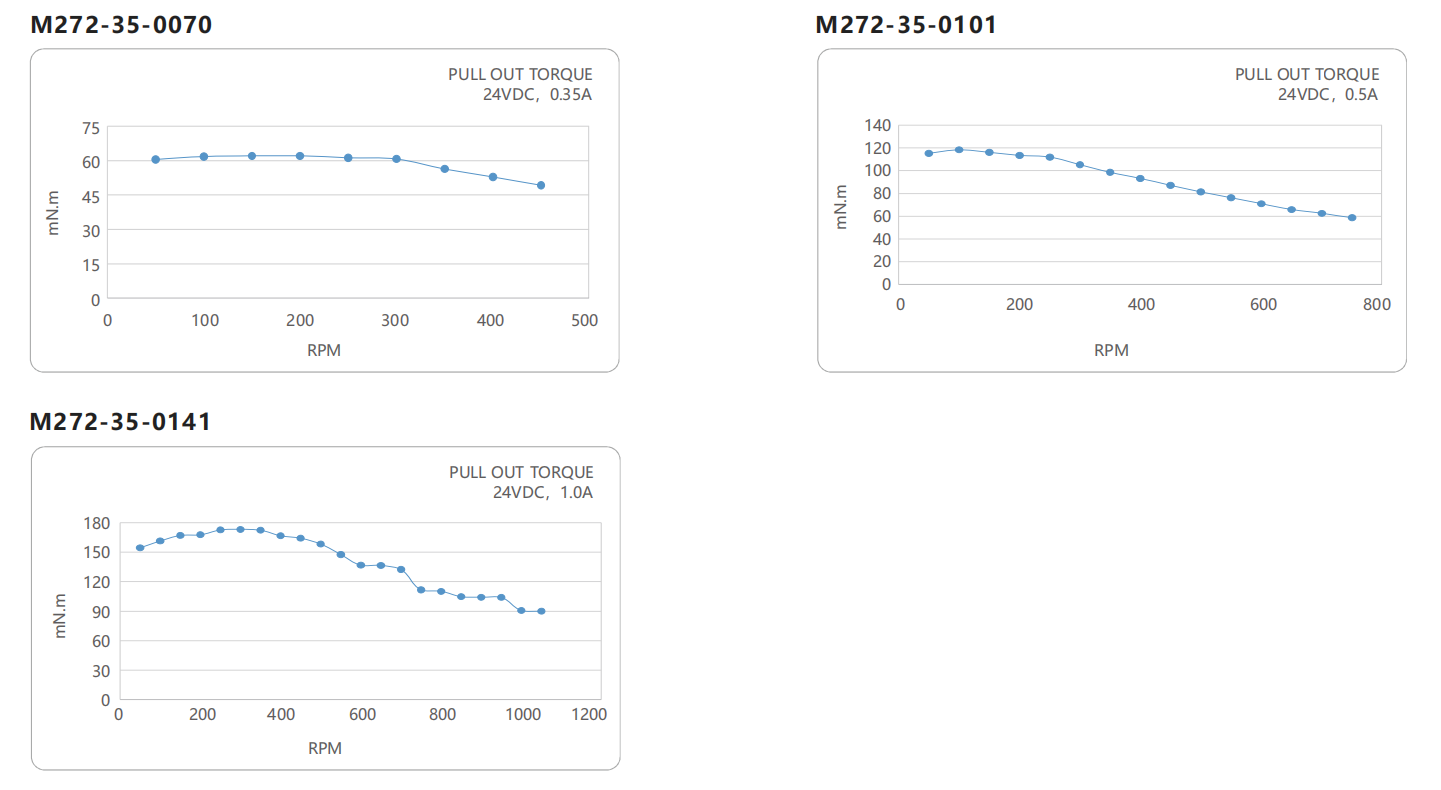

距离频率曲线
