关于选择

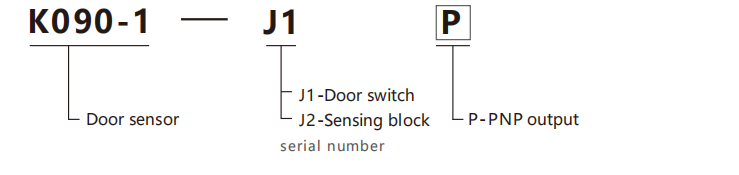

选型示例：K090-1-J1P 表示K090-1系列，门开关J1，带PNP输出；
K090-1-J2表示K090-1系列，传感块J2。
注意：下订单时，需要同时订购两个型号（门开关 +传感块）。
规格
姓名 | 门锁开关 | 感应块 | |

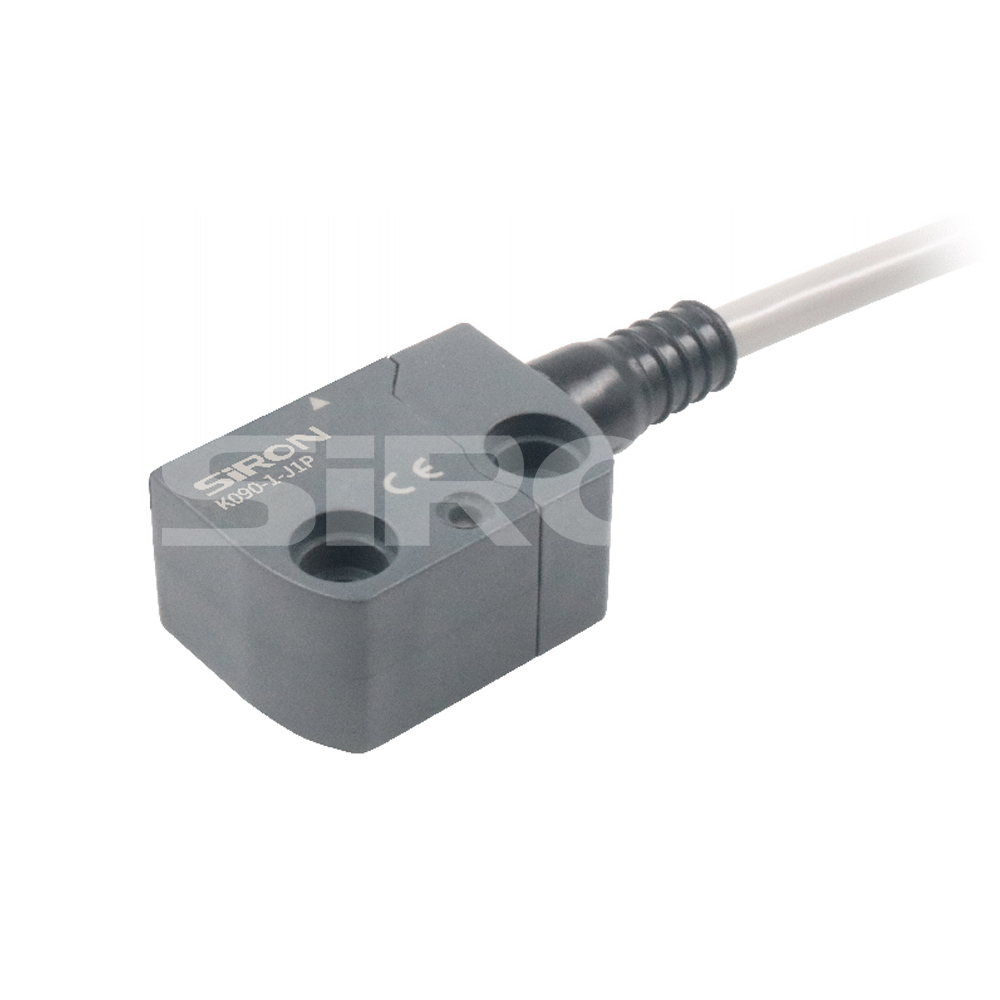

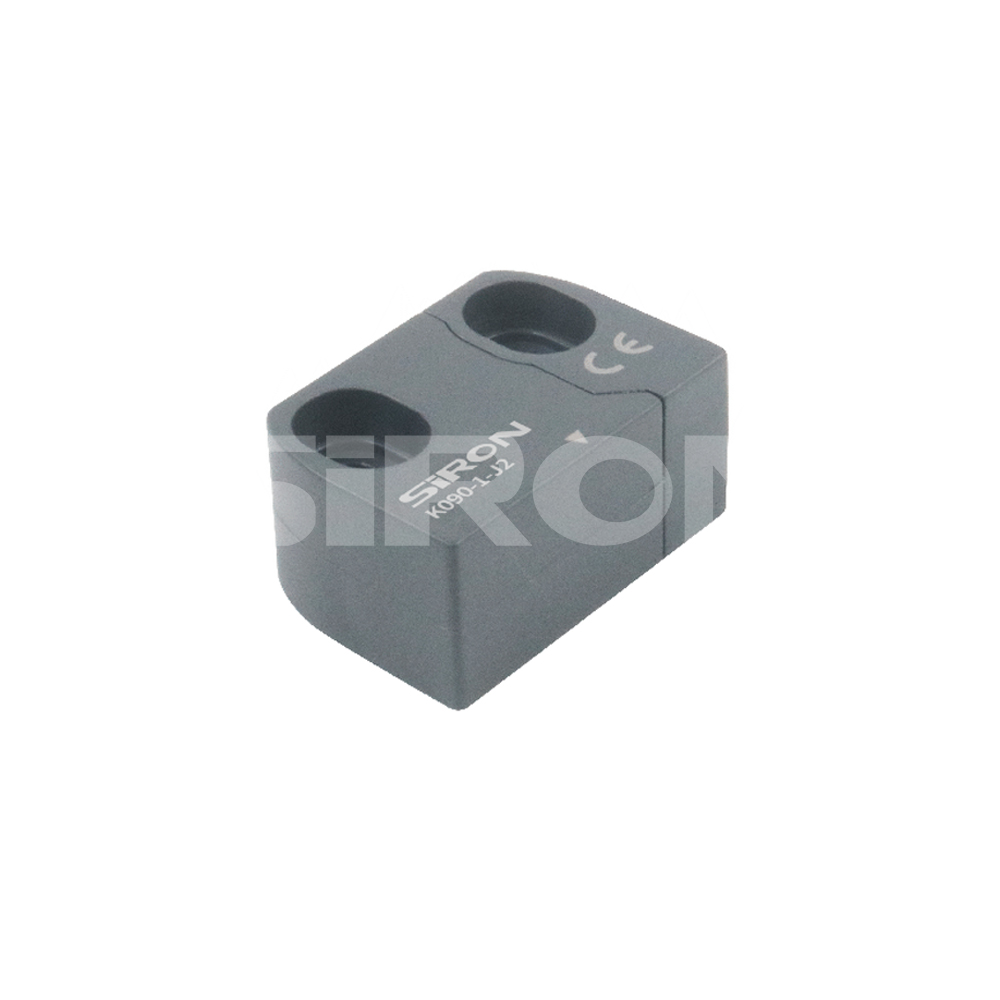

模型 | K090-1-J1P | K090-1-J2 | |

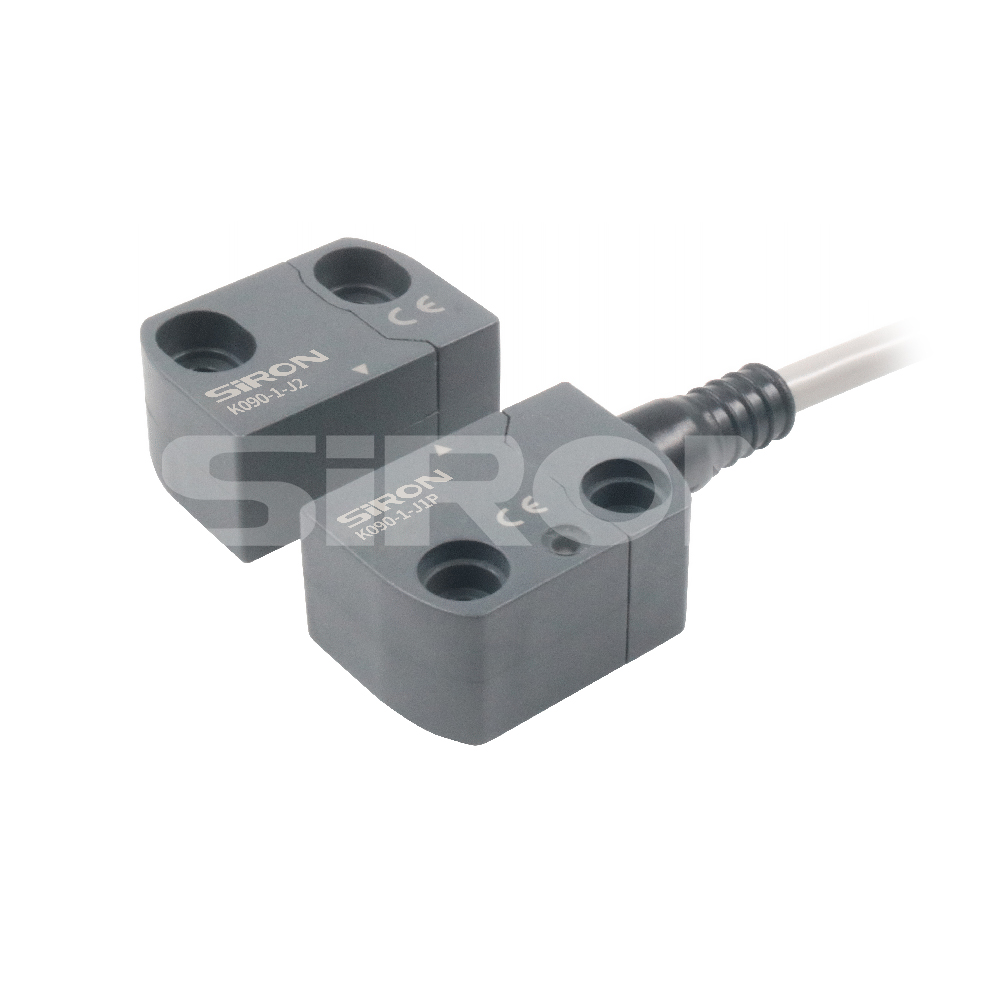

外貌 |   |  | |
工作电压 | 24V DC | ||
额定工作距离SN | 12mm（±40％） | ||
额定释放距离SNR | 15mm（±40％） | ||
重复的准确性 | ≤10％ | ||
开关频率 | 1Hz | ||
两个传感器之间的距离 | 最小值为5 0毫米 | ||
操作原则 | 大厅效应 | ||
环境温度 | -25〜70℃ | ||
抵抗振动 | 10GN（10〜150Hz），符合IEC60068-2-6标准的要求 | ||
抵抗撞击 | 30gn; 11ms A CC，符合EN60068-2-27 | ||
污染程度 | 3 | ||
拧紧拧紧的力矩 | 0.8 ～1 nm | ||
电源 电气数据 | 额定工作电压UE | 24VDC-15％〜+15％ | |
UE电压处的最小工作电流 | 20mA | ||
所有输出均具有最大功率 | 370mA | ||
额定的绝缘电压UI | 32VDC | ||
超过电压类 | Ⅲ | ||
I1输入 电气数据 | 额定工作电压UE1 | 24VDC | |
额定电流消费LE1 | 5mA | ||
O1输出 电气数据 | 额定操作电压UE2 | 24VDC | |
输出类型 | PNP | ||
最大电流LE2 | 0.25a | ||
最小电流IM2 | 5mA | ||
类别 | DC13; UE2 = 24VDC LE2 = 0.25A | ||
USESHORT电路检测 | 是的 | ||
超过当前检测 | 是的 | ||
内部自我排列保护保险丝 | 0.75a | ||
产出和地面之间的最大可容纳电容 | <200nf | ||
串联连接的多个传感器 | 最多可支持30个设备 | ||
O3输出 电气数据 | 额定工作电压UE3 | 24VDC | |
输出类型 | PNP | ||
最大电流LE3 | 0.1a | ||
使用类别 | DC13; UE3 = 24VDC LE3 = 0.1a | ||
短路检测 | 不 | ||
超过当前检测 | 是的 | ||
内部自我排列保护保险丝 | 0.75a | ||
| 电缆长度 | 2m | ||

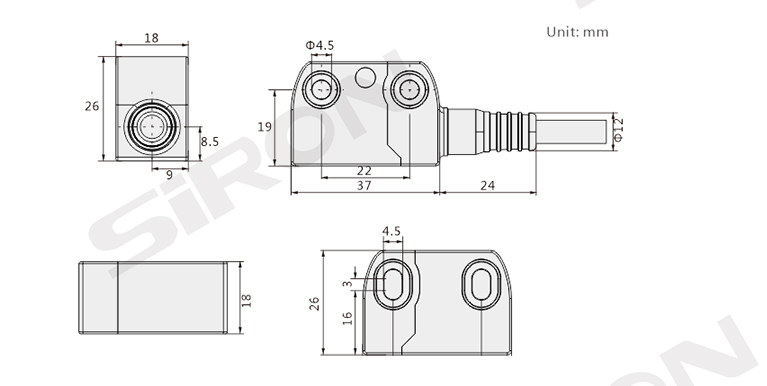

方面

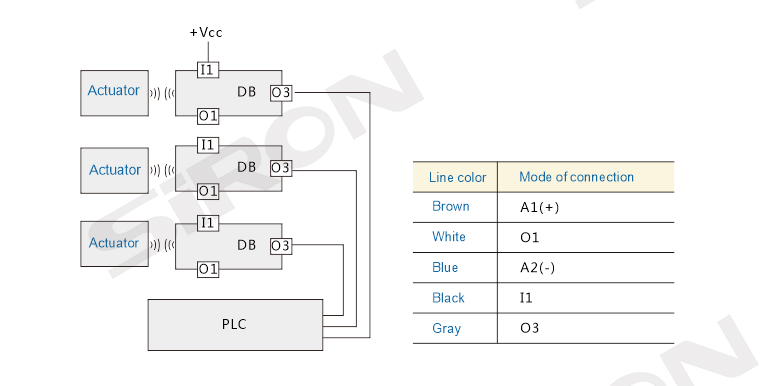

接线图
