T305-D
SiRON
8517799000
关于选择

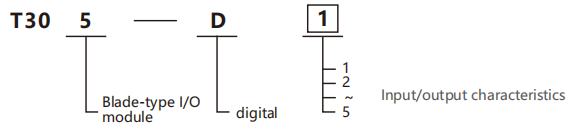

选型举例：T305-D1代表刀片式I/O模块系列，具有数字量，输入输出特性：16路数字量输入，0路 数字量输出。
输入/输出特征
| 代码 | 输入 | 输出 |
| 1 | 16个通道数字输入（NPN和PNP） | 0频道数字输出 |
| 2 | 0频道数字输入 | 16个通道数字（晶体管）输出（NPN） |
| 3 | 0频道数字输入 | 16个通道数字（晶体管）输出（PNP） |
| 4 | 8个通道数字输入（NPN） | 8个通道数字（晶体管）输出（NPN） |
| 5* | 8个通道数字输入（NPN） | 8个通道数字（晶体管）输出（PNP） |
规格
输入信号
| 信号类型 | NPN/PNP | 输入效率 | 1 ～50ms |
| 额定电压 | 24VDC（±20％） | 输入电流 | 5mA |
| “ 0”表示信号类型为NPN | -5〜+5v dc | 隔离模式 | 光隔离器 |
| “ 1 ”指示信号类型NPN | +19〜+30V dc | Solatian电压 | 500V |
| “ 0 ”信号类型PNP | -5〜+5v dc | 指示灯 | 绿色 领导 |
| “ 1 ”信号类型PNP | +19〜+30V dc | 常见的Teminal Connectian | 八点构成一个共同的末端 |
输出信号
| 输出类型 | NPN/PNP | 隔离模式 | 光隔离器 |
| 输出电力 | 24VDC/OVDC | 隔离电压 | 500V |
| 输出aurent | 0.7a | 端口刺激 | 过电压和过电流保护 |
| 切换延迟 | 100μs | Piot灯 | 绿色 领导 |
| 负载类型 | 电感载荷，电阻载荷 | 常见的Frminal连接 | 八点构成一个共同的末端 |

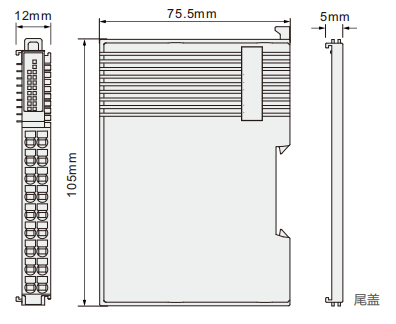

Dimensions

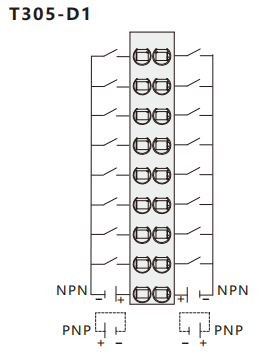

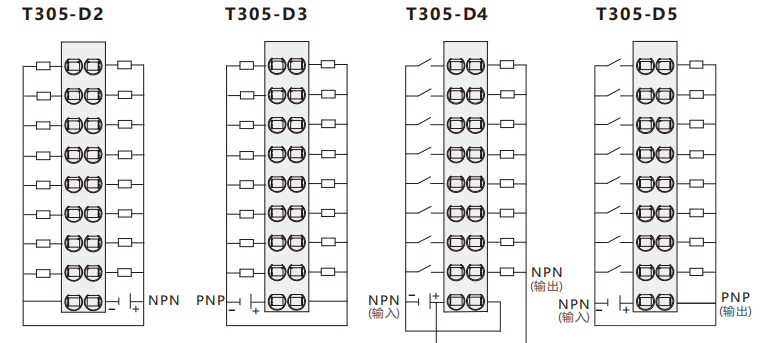

接线图
