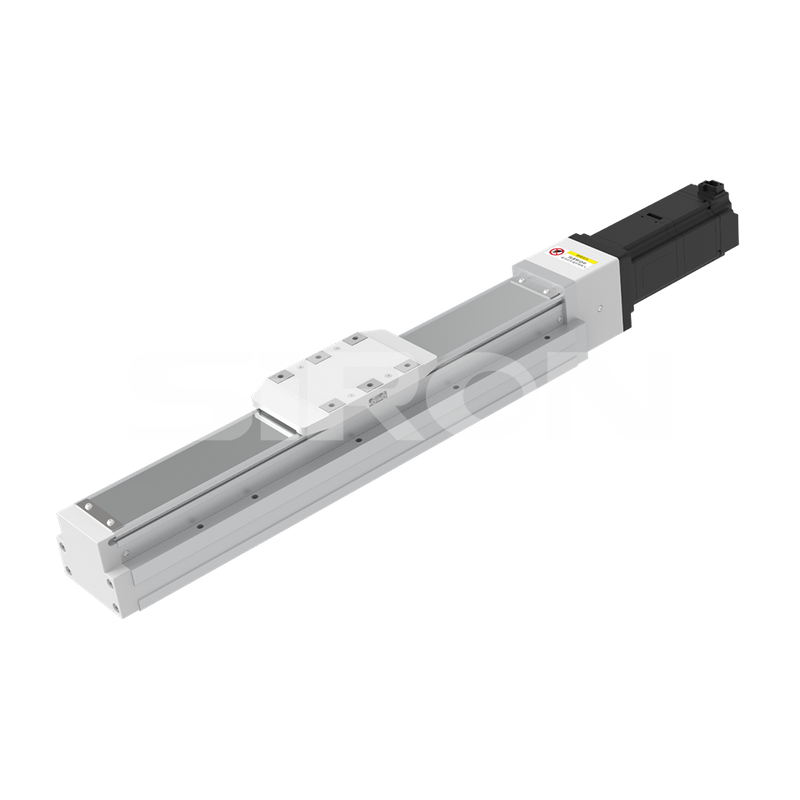

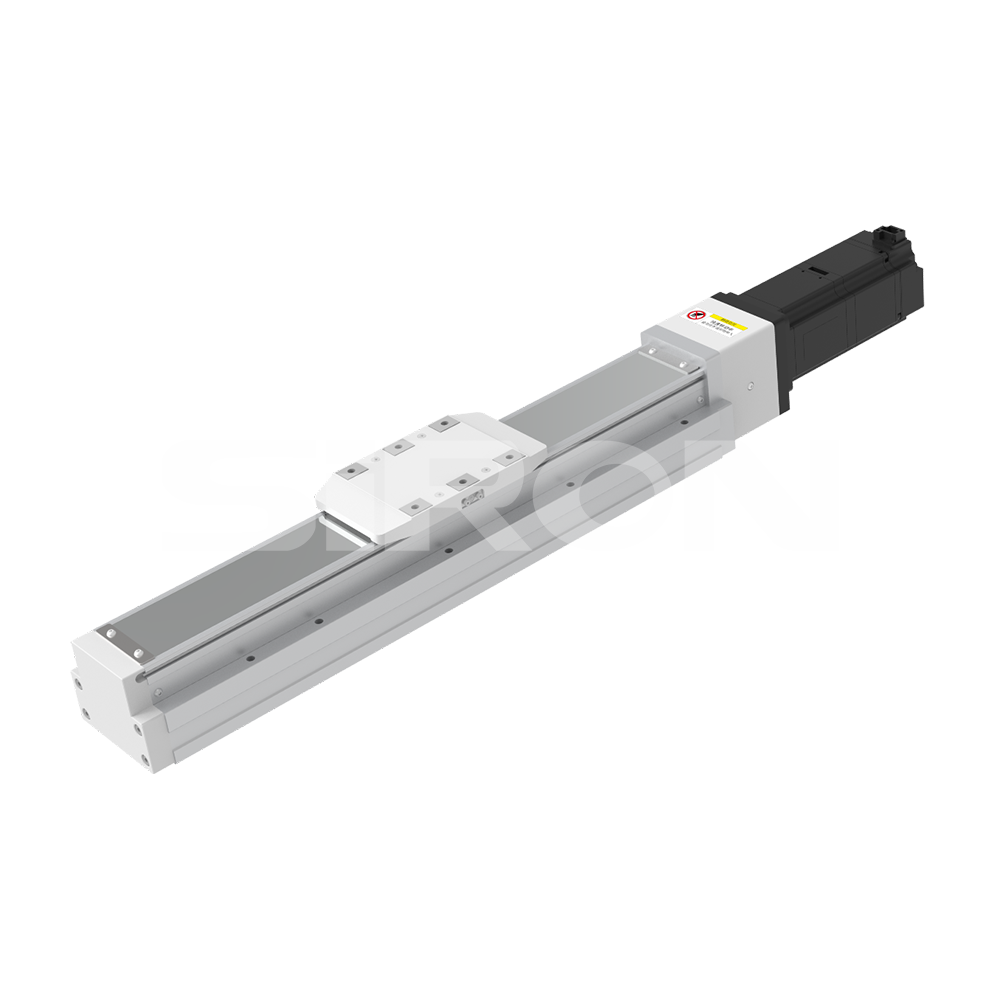

Siron M303（C）嵌入式球螺钉经济模块

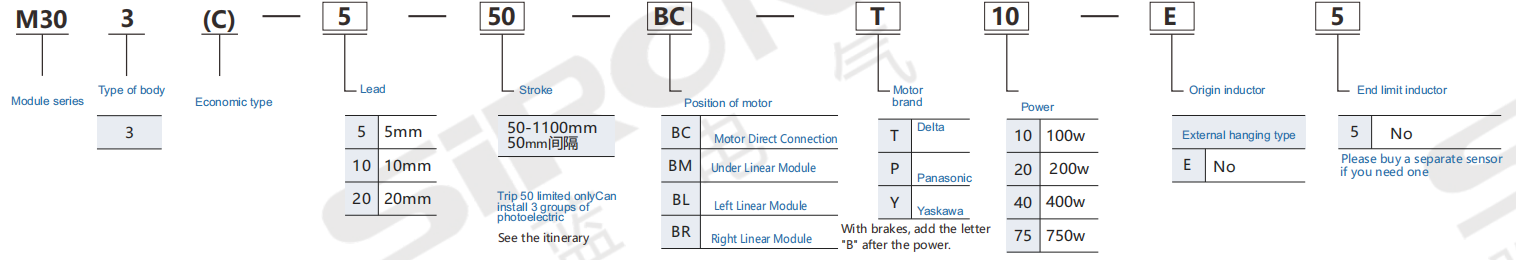

关于选择

选择示例：M303（C）-5-50-BC-T10B-E5是M303（C）系列，铅范围5mm，卒中50，电动机直接连接，Delta 100W带有制动器，无原点传感器，无极限传感器；

注意：如果您需要其他样式，请咨询我们的销售人员。原点传感器：选择冲程50mm的极限：（1）应将原点类型限制放置在不同的侧面，（2）应安装在幻灯片座的两侧；

产品规格

项目			规格
杂种	可重复性（mm）		±0.01
	球螺旋（mm）		5	10	20
	最大速度（mm/s）		250	500	1000
	最大有效载荷（kg）	水平的	50	30	10
		垂直的	15	10	2.5
	额定推力（n）		683	341	174
	中风俯仰（mm）		50〜1100mm/50mm间隔
sarts	交流伺服电机输出（W）		200
	球螺丝O（mm）		C7φ16
	耦合（mm）		10×14（11）
	家庭传感器	外部	EE-SX674（NPN）EE-SX674P（PNP） PM-Y45（NPN）PM-Y45P（PNP）

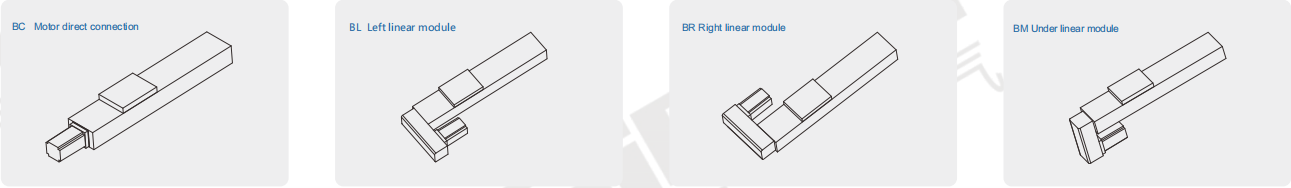

安装方法

适用电机品牌

品牌	汽车标志	是否有刹车	电机容量	电压	汽车模型	电压
三角洲	T	无刹车（水平式）	200	220	ECMA-C20602RS	ASD-B2-0221-B
		带刹车（立式）	200	220	ECMA-C20602SS	ASD-B2-0221-B
松下	P	无刹车（水平式）	200	220	MHMF022L1U2M	MADLN15SG
		带刹车（立式）	200	220	MHMF022L1V2M	MADLN15SG
Yaskawa	Y	无刹车（卧式）	200	220	SGM7J02AFC6S	SGD7S1R6A00A002
		带刹车（立式）	200	220	SGM7J02AFC6E	SGD7S1R6A00A002

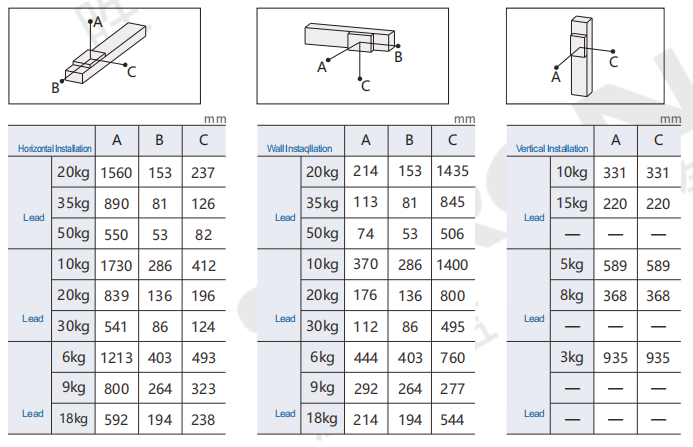

允许悬伸量

静载荷力矩

我的	318
国会议员	318
先生	626

扭矩表示的数据代表重心。

在标准化使用条件下，产品使用寿命可达10000公里。

使用倒吊葫芦时不能遵循标准规范。

如果您有任何需求，请咨询我们的销售人员。

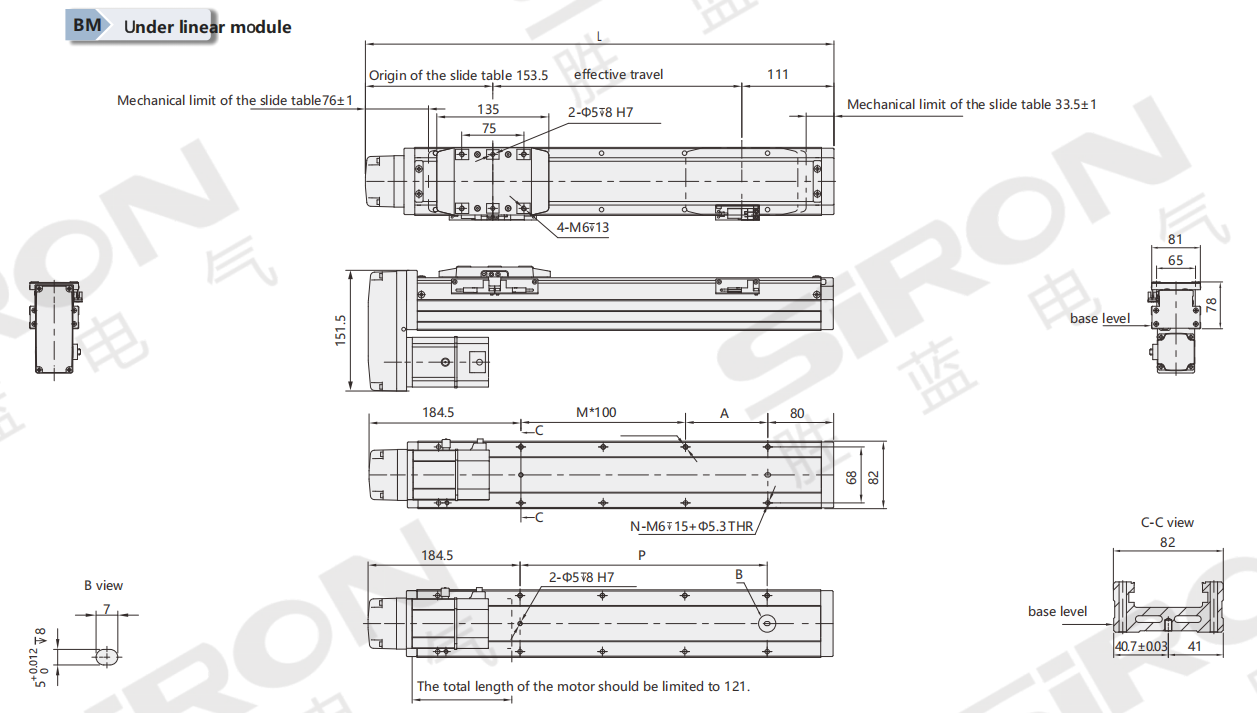

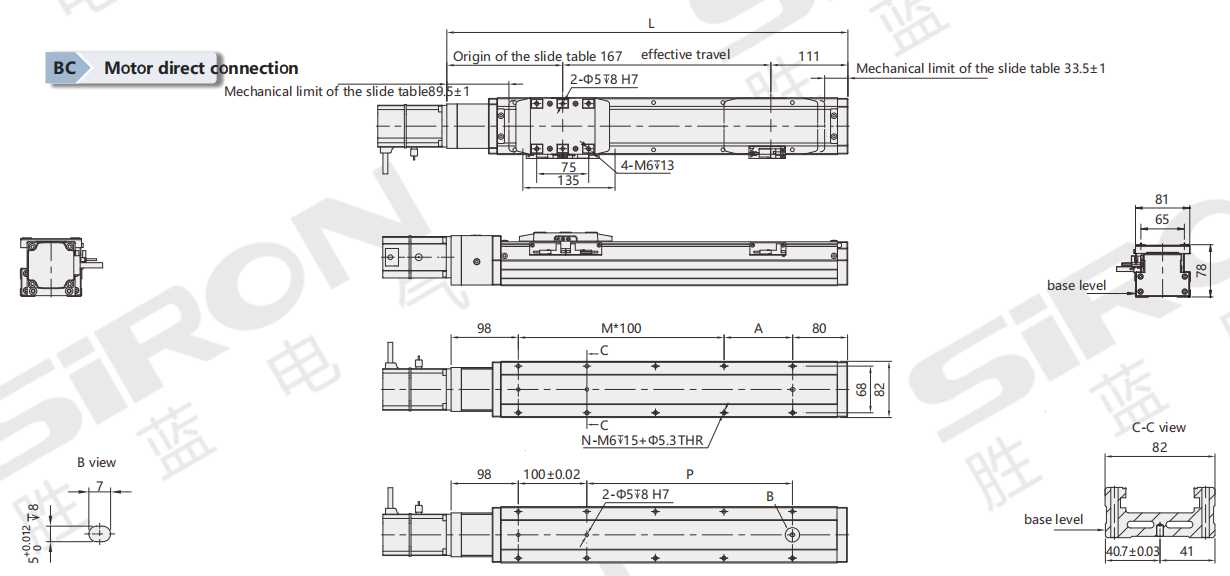

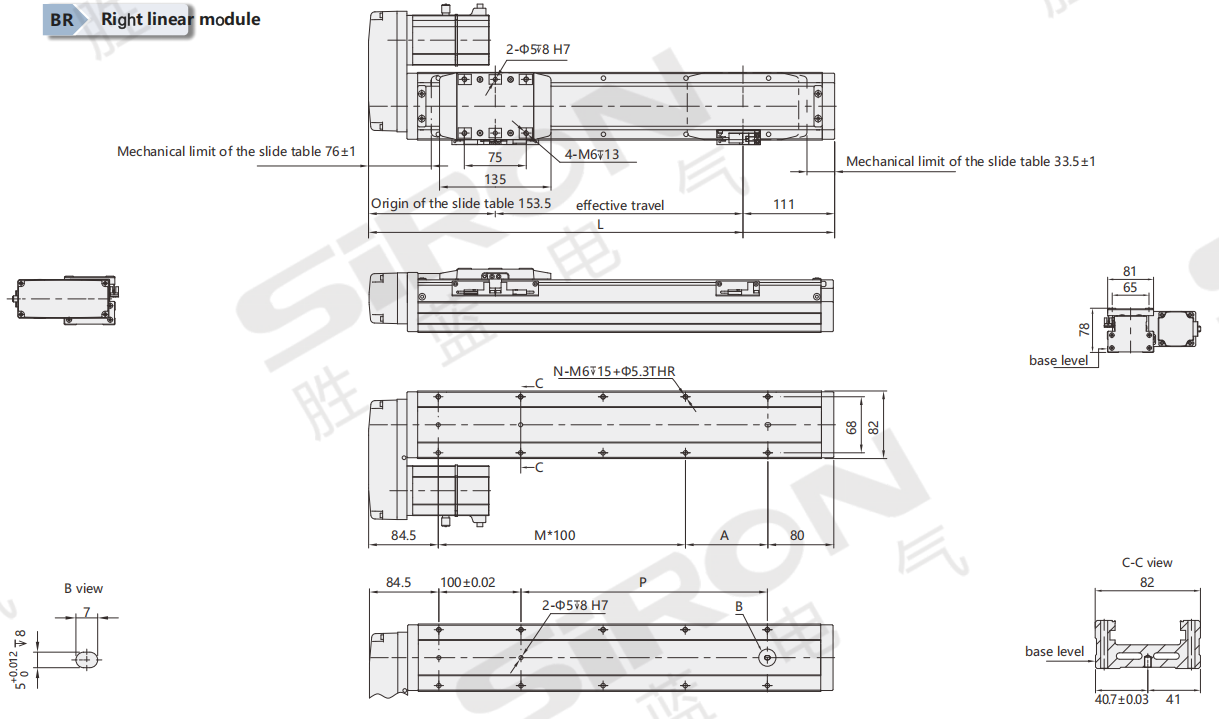

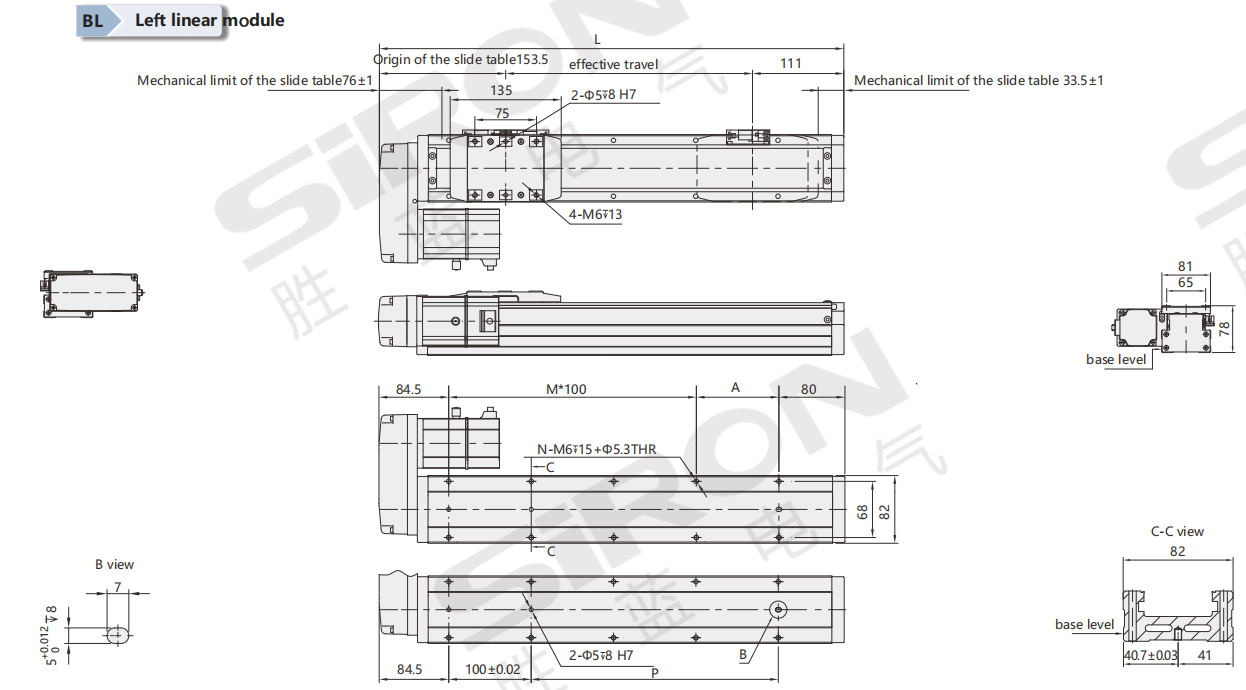

通用尺寸图

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
L	328	378	428	478	528	578	628	678	728	778	828	878	928	978	1028	1078	1128	1178	1228	1278	1328	1378
A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
重量（公斤）	3.91	4.29	4.70	5.00	5.35	5.68	6.00	6.35	6.64	6.97	7.41	7.71	8.12	8.41	8.65	8.96	9.37	9.62	10.01	10.28	10.70	11.12

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
L	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5	1364.5
A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100
M	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10
N	4	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
重量（公斤）	3.95	4.33	4.74	5.09	5.39	5.72	6.04	6.39	6.68	7.01	7.45	7.75	8.16	8.45	8.69	9.00	9.41	9.66	10.08	10.32	10.74	11.16

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
L	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5	1364.5
A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
重量（公斤）	3.95	4.33	4.74	5.09	5.39	5.72	6.04	6.39	6.68	7.01	7.45	7.75	8.16	8.45	8.69	9.00	9.41	9.66	10.08	10.32	10.74	11.16

中风	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
L	314.5	364.5	414.5	464.5	514.5	564.5	614.5	664.5	714.5	764.5	814.5	864.5	914.5	964.5	1014.5	1064.5	1114.5	1164.5	1214.5	1264.5	1314.5	1364.5
A	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100	50	100
M	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11
N	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26
P	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
重量（公斤）	3.95	4.33	4.74	5.09	5.39	5.72	6.04	6.39	6.68	7.01	7.45	7.75	8.16	8.45	8.69	9.00	9.41	9.66	10.08	10.32	10.74	11.16
