SiRON P191-3000系列3000W大功率开关电源

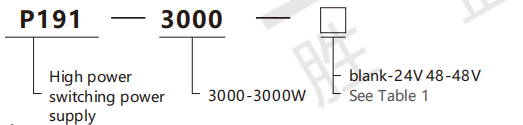

命令

表1

注：选择 1 2 V 时，功率效率为 2 7 0 0 W

选择参考

模型	磁带数字显示	P191-3000-12	P 1 9 1 - 3 0 0 0 - 2 4	P 1 9 1 - 3 0 0 0 - 3 6	P 1 9 1 - 3 0 0 0 - 4 8	P 1 9 1 - 3 0 0 0 - 6 0	P 1 9 1 - 3 0 0 0 - 2 2 0
输出特征	直流电压	12V	24V	36V	48V	60V	220V
	额定电流	1 8 0 A	125a	83.3a	62.5a	50a	13.6a
	当前范围	0～180A	0 ～ 1 2 5 A	0～83.3A	0～6 2． 5A	0～5 0A	0～1 3． 6A
	额定功率	2700瓦	3 0 0 0 瓦	3 0 0 0 瓦	5000W	3 0 0 0 瓦	3 0 0 0 瓦
	波纹	200米伏	200米伏	260米伏	300米伏	500mv	1000米伏
	电压调节范围	6〜12V	12〜24V	18～36V	24 ～48V	36 ～72V	48 ～96V
	电压精度	±1.0％
	线性调整率	±1.0％
	负载调节大鼠	±1.0％
	开始和上升时间	1500ms,700ms/230VAC(满载)
输入特征	电压范围	95 - 190 VAC（输出电流 50%）/195 - 265 VAC（输出电流 100%）
	频率范围	45 ～65Hz
	效率因子	PF≥0.99/240VAC（满载）
	力量	87％	90％	91.5％	92％	92.5％	93％
	交替的电流	<18A
	泄漏电流	<3.0mA/240vac
保护	短路	输入常量电流
	过度  温度	关闭输出。当温度下降时，它将自动恢复或重新启动以恢复
特征	输出电压调节	0~15V	0 ～26.4V	0〜39.6V	0〜52.8V	0~668V	0～242V
	输出constan outrent调整	0~180A	0～125A	0 ～83.3a	0 ～62.5a	0～50A	0 ～13.6A
	流量均衡	并行负载共享
	辅助电源	12V，0.5A
	输出遥控开关	默认启动，高电平关断（5 至 12 V）
	报警输出	电源正常（开关点≤36V，0.1A）
环境特征	工作温度	-20〜+60℃
	工作湿度	-2 0 ～9 0％RH无冷凝结
	商店温度/湿度	-40℃〜85℃，10～95％RH，无凝结
	振动阻力	10〜500Hz，每周周期10分钟，x，y和z每个周期10分钟，每个60分钟
安全法规	承受电压	I/P-0/P：1.2KVAC; I/P-FG：1.2KVAC; 0/P-FG：0.5KVAC
	绝缘阻抗	输入和输出：100MHMS/500VDC/25℃/70％RH
产品尺寸		2 8 9 × 1 7 4 × 6 9 毫米（长 × 宽 × 高）
包裹		3.3公斤

注意：1。除非另有说明，否则所有参数均在230 VA C电压输入，额定负载和25°C条件下测量。在20 m Hz带宽度示波器的末端测量纹波和噪声电压，该示波器的旋转轴镜和0.1 U和47 U电容器的末端是在20 m Hz带宽度下进行的。 3。精度：它包括设置误差，线性调整率和负载调整率。 4。在低输入电压的情况下，应降低输出。有关特定详细信息，请参考静态特征曲线图。 5。在冷机的起始条件下测量起始时间。对于更频繁的开关机器，可以实现启动时间
