M272-39
SiRON
8501109990
关于选拔

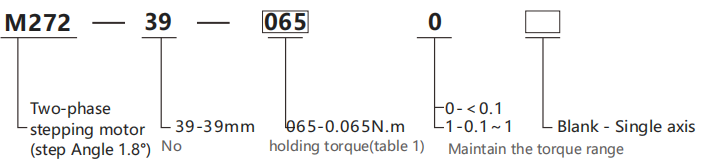

选型举例：M272-39-0650代表M272系列两相步进电机，机座号39mm，保持力矩0.065Nm，单轴
表1
| 代码 | 065 | 013 | 020 | 021 | 028 | 029 |
| 霍丁扭矩 | 0.065牛米 | 0.13牛米 | 0.2牛米 | 0.21牛米 | 0.28纳米 | 0.29纳米 |
规格
| 模型 | M272-39系列 | ||
| 径向游隙 | 0.02mm@450g | 步距角 | 1.8° |
| 轴向间隙 | 0.08mm@450g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 28N(距法兰20mm） | 绝缘电阻 | 100MΩ，500VDC |
| 最大轴向力 | 10N | 环境温度 | -20℃~+50℃ |
| 介电强度 | 600VAC/1秒 | 绝缘等级 | B级 |

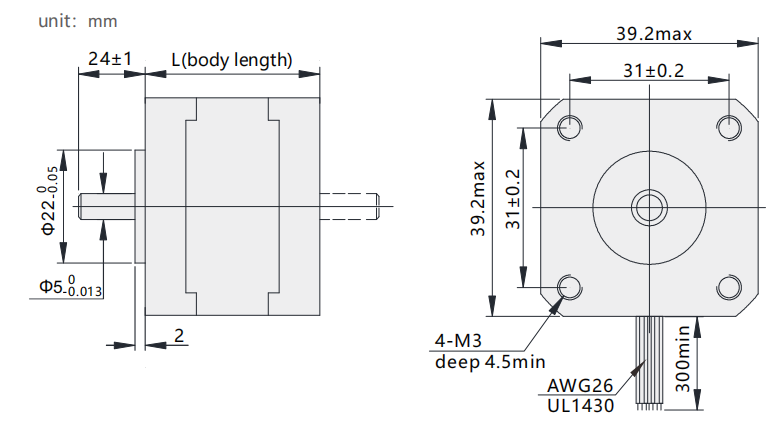

Dimensions
电气性能
| 模型 | M272-39-0650 | M272-39-0650A | M272-39-0211 | M272-39-0131 | M272-39-0291 | M272-39-0201 | M272-39-0281 |
| 适配器驱动器 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 | M280-430 |
| 每相电流 | 0.4 | 0.5 | 0.4 | 0.3 | 0.5 | 0.8 | 0.3 |
| 保持扭矩 | 0.065 | 0.065 | 0.21 | 0.13 | 0.29 | 0.2 | 0.28 |
| 定位扭矩 | 0.005 | 0.005 | 0.012 | 0.012 | 0.018 | 0.018 | 0.025 |
| 每个阻力 | 6.6 | 15 | 30 | 34 | 22 | 7.5 | 40 |
| 各电感 | 6 | 6 | 43 | 20 | 40 | 8 | 60 |
| 引线数量 | 4 | 6 | 4 | 6 | 4 | 6 | 4 |
| 转动惯量 | 11 | 11 | 20 | 20 | 24 | 24 | 40 |
| 重量 | 0.12 | 0.12 | 0.18 | 0.18 | 0.2 | 0.2 | 0.25 |
| 体长 | 20 | 20 | 34 | 34 | 38 | 38 | 44 |

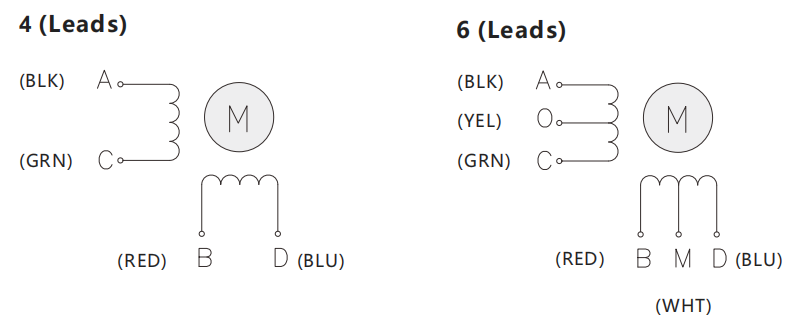

接线图
距离频率曲线
