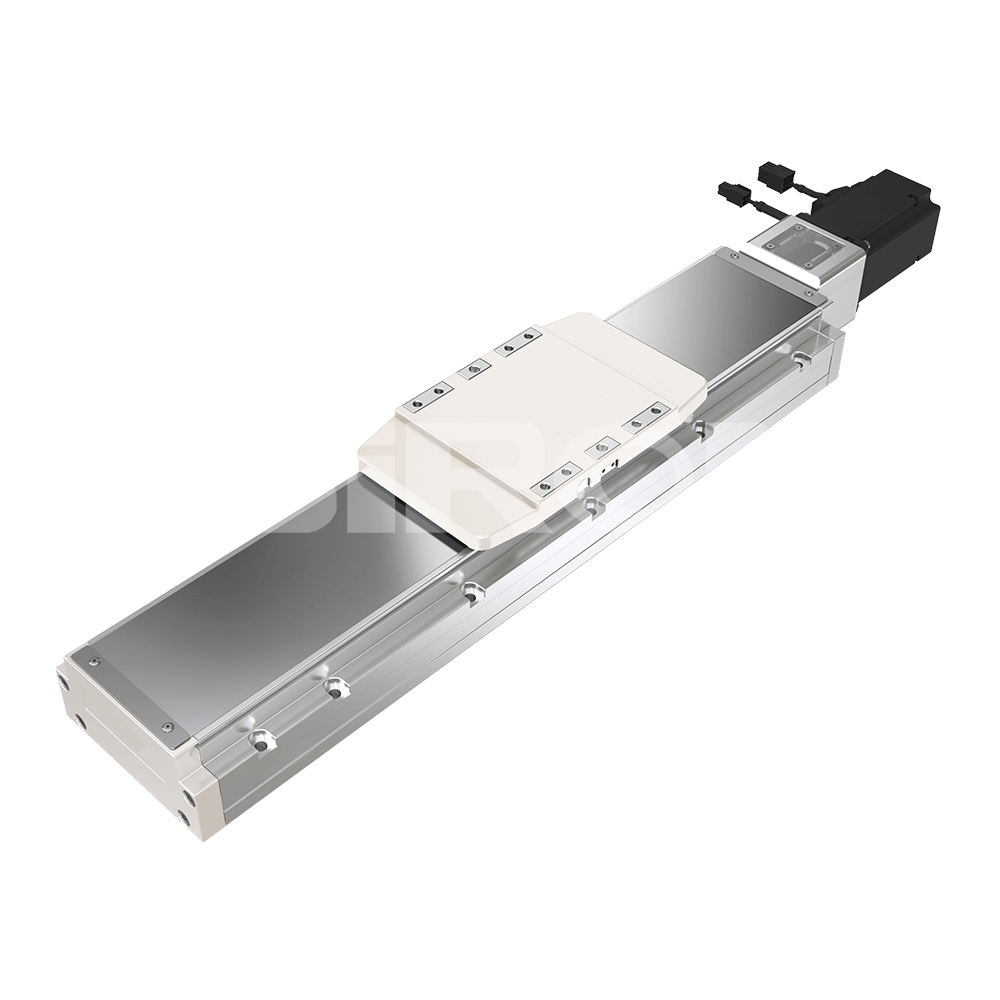

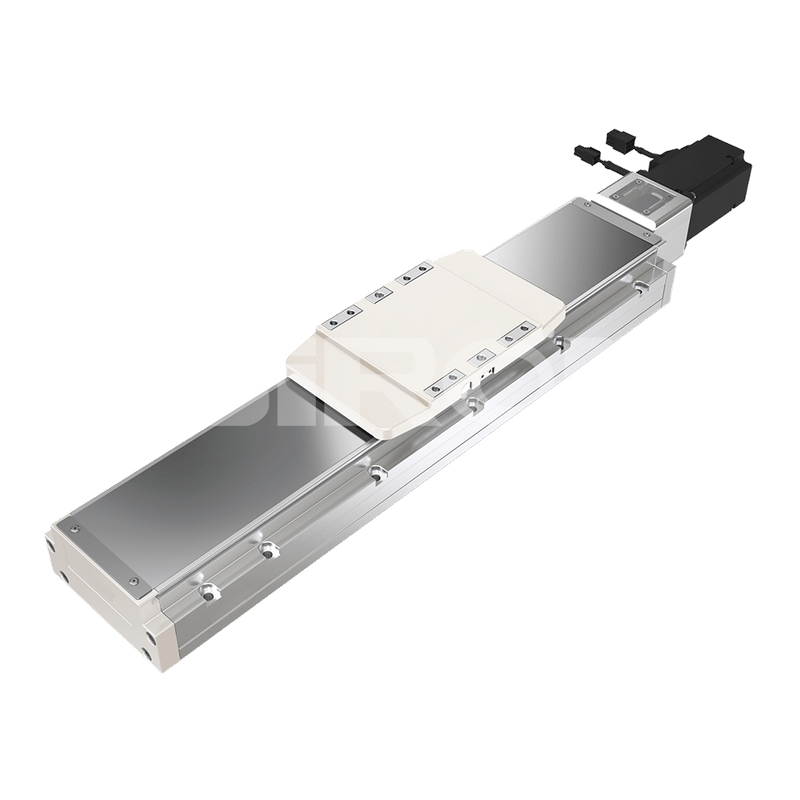

Siron M304嵌入式球螺钉模块

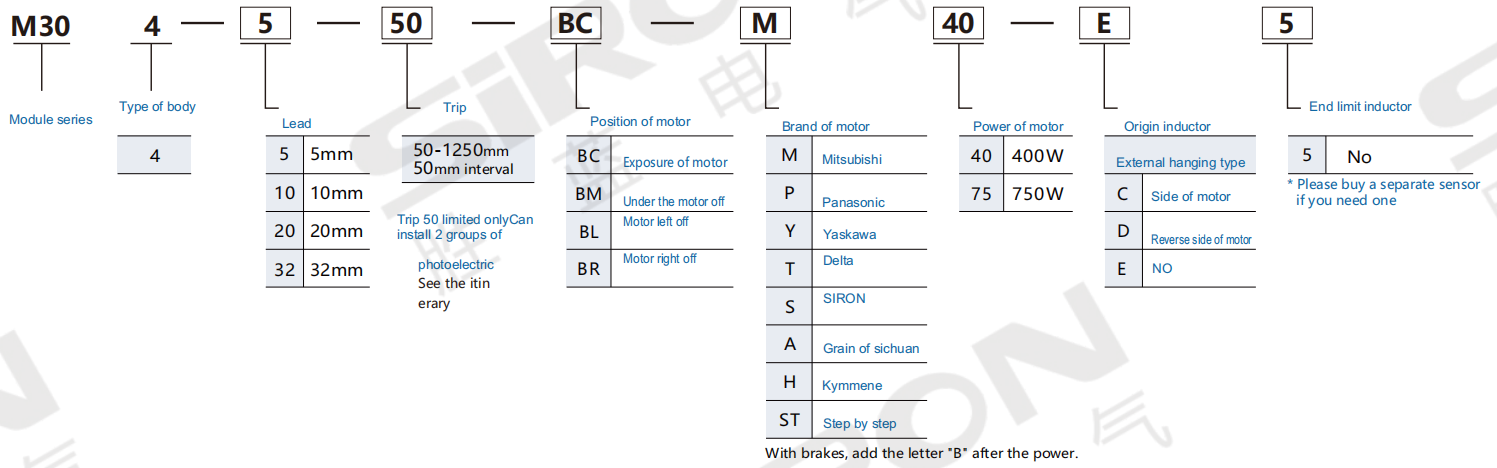

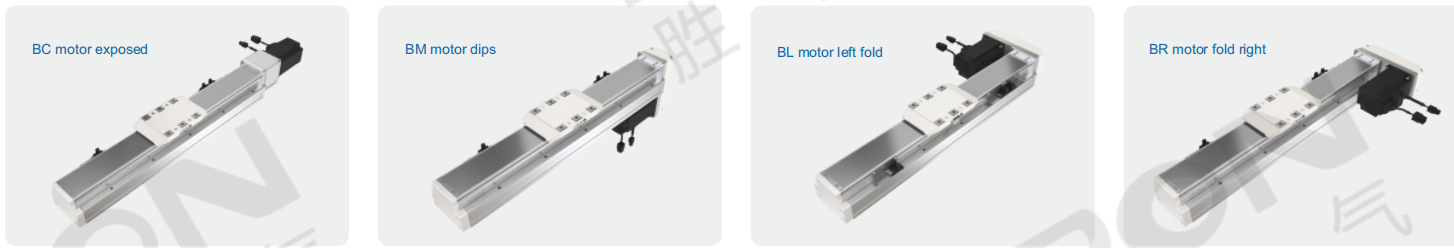

关于选择

选择示例：M304-5-50-BC-M40B-E5是M304系列，指南5mm，中风50，电动机暴露，三菱400W，带有制动器，无原点传感器，无极限传感器；

注意：如果您需要其他样式，请咨询我们的销售人员。原点传感器：选择冲程50mm的极限：（1）应将原点类型限制放置在不同的侧面，（2）应安装在幻灯片座的两侧；

产品规格

项目			规格
规格	可重复性（mm）		±0.01
	球螺丝引线（mm）		5	10	20	32
	最大速度（mm/s）		250	500	1000	1600
	最大有效载荷（kg）	水平的	110	88	40	30
		垂直的	33	22	10	8
	额定推力（n）		1388	694	347	218
	中风俯仰（mm）		50-1250mm/50      间隔
sarts	交流伺服电机输出（W）		400
	可以配备垫脚电机		86
	滚球（毫米）		C7φ16
	耦合（mm）		10×14
	家庭传感器	外部	K017-A6

安装方法

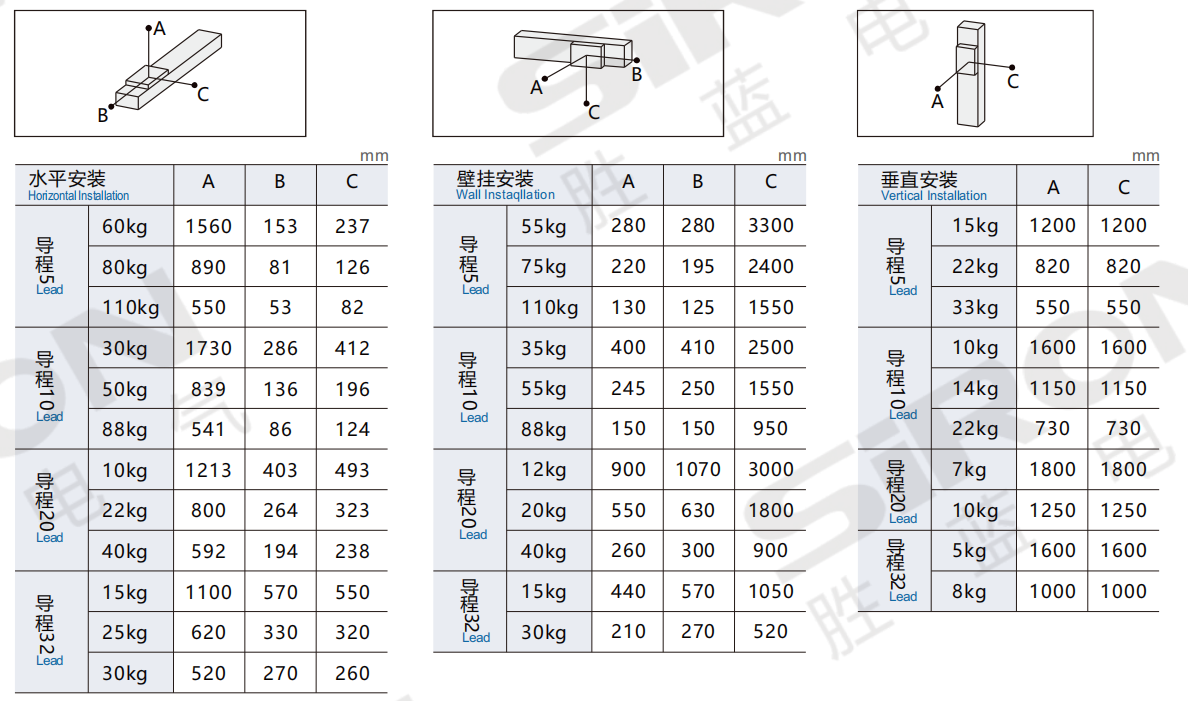

允许悬伸量

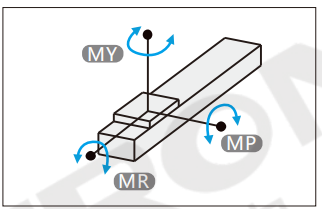

静载荷力矩

扭矩表中所示数据代表重心 在符合目录违规的正常使用条件下，保证寿命为 10,000 公里 使用倒立葫芦时不能遵循标准规格。如果您有任何需求，请咨询我们的销售人员

我的	103
国会议员	103
先生	144

适用电机品牌

品牌	电机标记	是否有刹车	电机容量	电压	电机模型	电压
三菱	M	Nobrakes（卧式）	400	220	HG-KR43	MR-J4-40A
		带刹车（立式）	400	220	HG-KR43B	MR-J4-40A
松下	P	无刹车（卧式）	400	220	MSMD042G1U	MADHT2510
		带刹车（立式）	400	220	MSMD042G1V	MADHT2510
三角洲	T	无刹车（卧式）	400	220	ECMA-C20604ES	ASD-B20421-B
		带刹车（立式）	400	220	ECMA-C20604FS	ASD-B20421-B

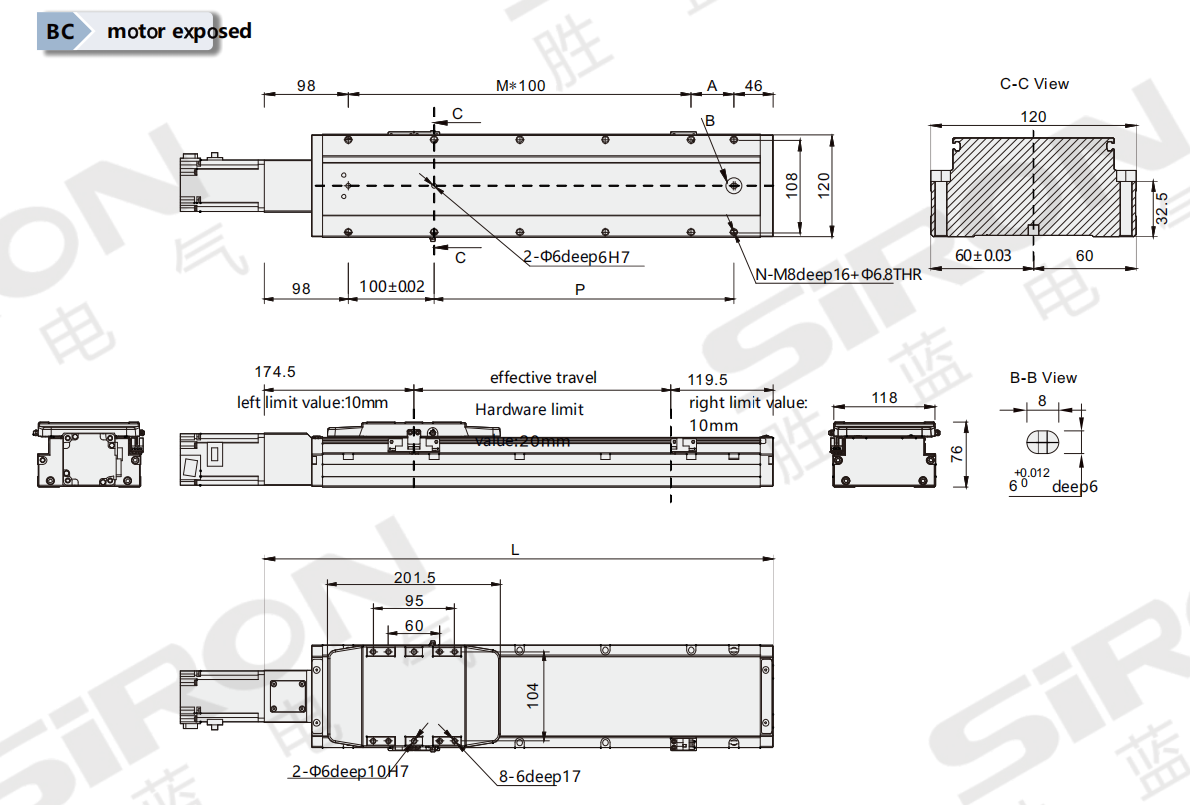

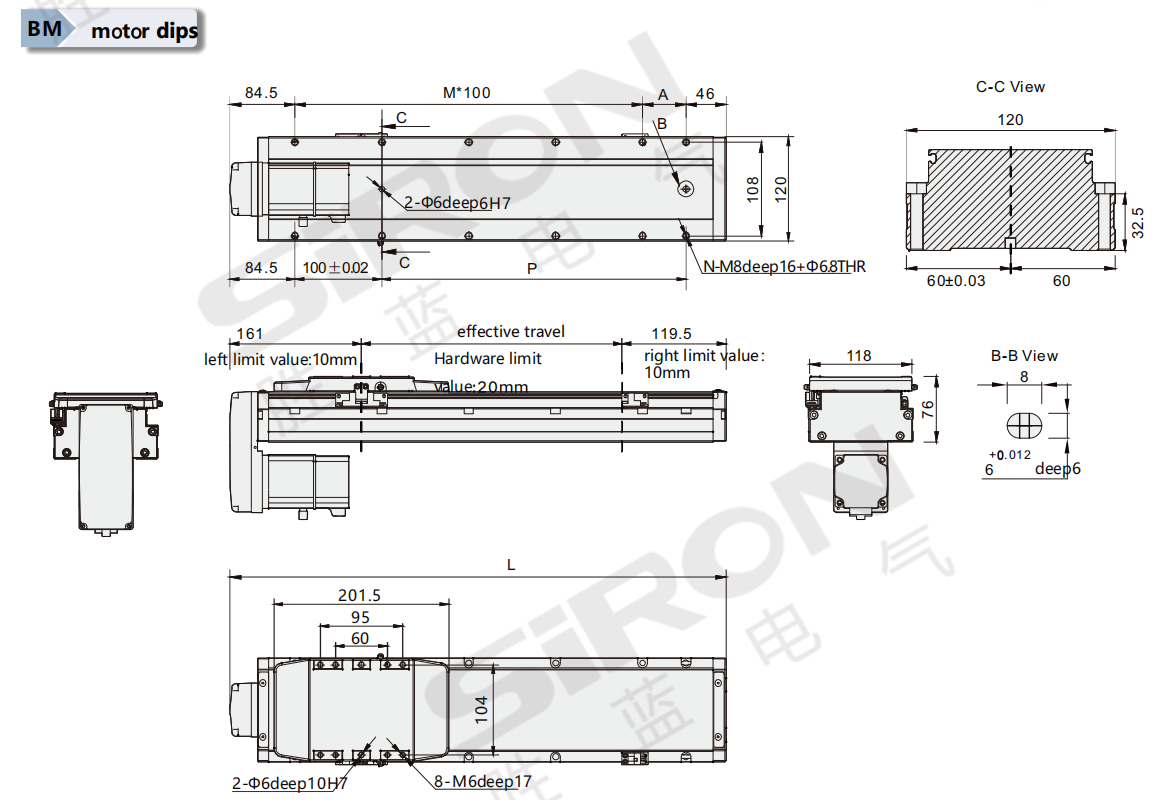

通用尺寸图

当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔锁紧主体

中风	50	100		150	200		250		300		350		400		450		500		550		600	650
L	344	394		444	494		544		594		644		694		744		794		844		894	944
A	100	50		100	50		100		50		100		50		100		50		100		50	100
M	1	2		2	3		3		4		4		5		5		6		6		7	7
N	6	8		8	10		10		12		12		14		14		16		16		18	18
P	100	150		200	250		300		350		400		450		500		550		600		650	700
重量（公斤）	5.4	5.75		6.1	6.45		6.8		7.15		7.5		7.85		8.2		8.55		8.9		9.25	9.6
中风	700		750	800		850		900		950		1000		1050		1100		1150		1200		1250
L	994		1044	1094		1144		1194		1244		1294		1344		1394		1444		1494		1544
A	50		100	50		100		50		100		50		100		50		100		50		100
M	8		8	9		9		10		10		11		11		12		12		13		13
N	20		20	22		22		24		24		26		26		28		28		30		30
P	750		800	850		900		950		1000		1050		1100		1150		1200		1250		1300
重量（公斤）	9.95		10.3	10.65		11		11.35		11.7		12.05		12.4		12.75		13.1		13.45		13.8

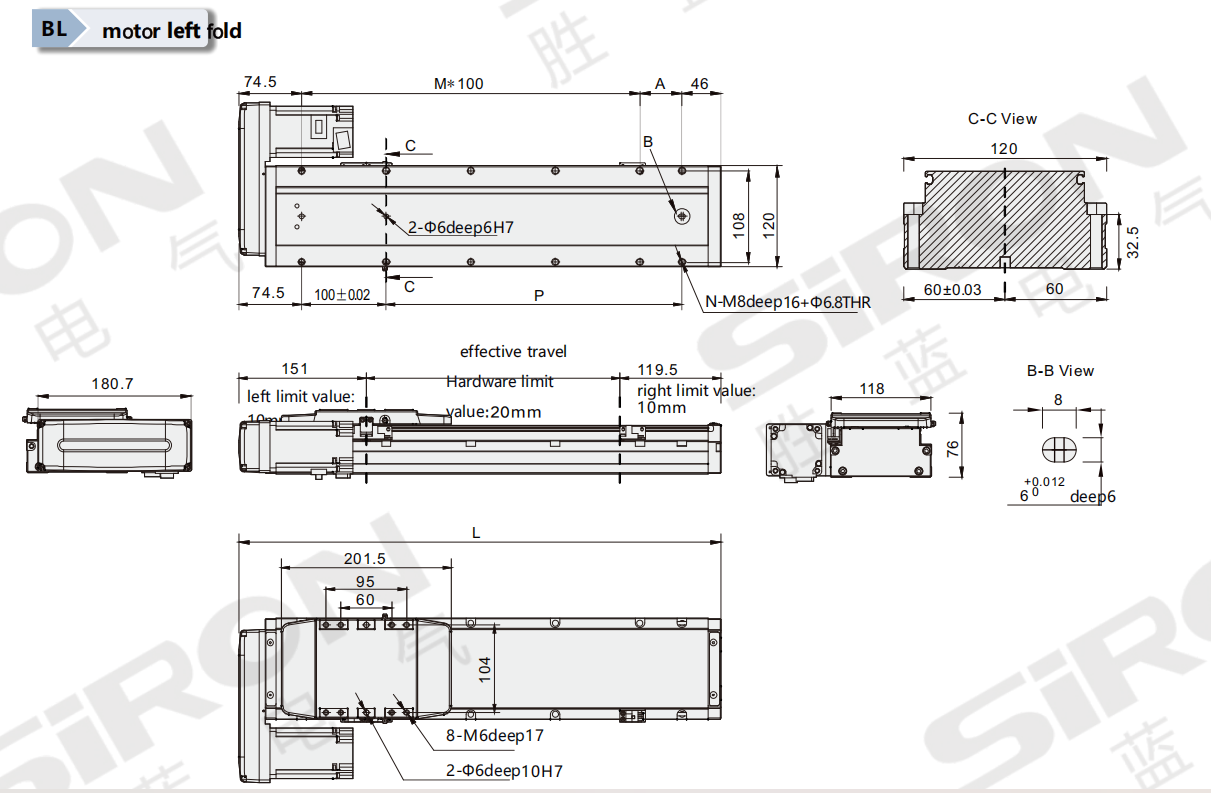

当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体。

中风	50	100	150	200		250		300     350			400		450		500		550		600	650
L	330.5	380.5	430.5	480.5		530.5		580.5   630.5			680.5		730.5		780.5		830.5		880.5	930.5
A	100	50	100	50		100		50       100			50		100		50		100		50	100
M	0	1	1	2		2		3        3			4		4		5		5		6	6
N	4	6	6	8		8		10       10			12		12		14		14		16	16
P	100	150	200	250		300		350     400			450		500		550		600		650	700
重量（公斤）	5.6	5.95	6.3	6.65		7		7.35     7.7			8.05		8.4		8.75		9.1		9.45	9.8
中风	700	750	800		850		900		950	1000		1050		1100		1150		1200		1250
L	980.5	1030.5	1080.5		1130.5		1180.5		1230.5	1280.5		1330.5		1380.5		1430.5		1480.5		1530.5
A	50	100	50		100		50		100	50		100		50		100		50		100
M	7	7	8		8		9		9	10		10		11		11		12		12
N	18	18	20		20		22		22	24		24		26		26		28		28
P	750	800	850		900		950		1000	1050		1100		1150		1200		1250		1300
重量（公斤）	10.15	10.85	11.2		11.55		11.9		12.25	12.6		12.56		12.91		13.26		13.61		13.96

注：电机折叠时，若选用刹车电机或超出电机总长度限制，则不能使用标准PIN孔。  如果您有任何需求，请咨询我们的销售人员。

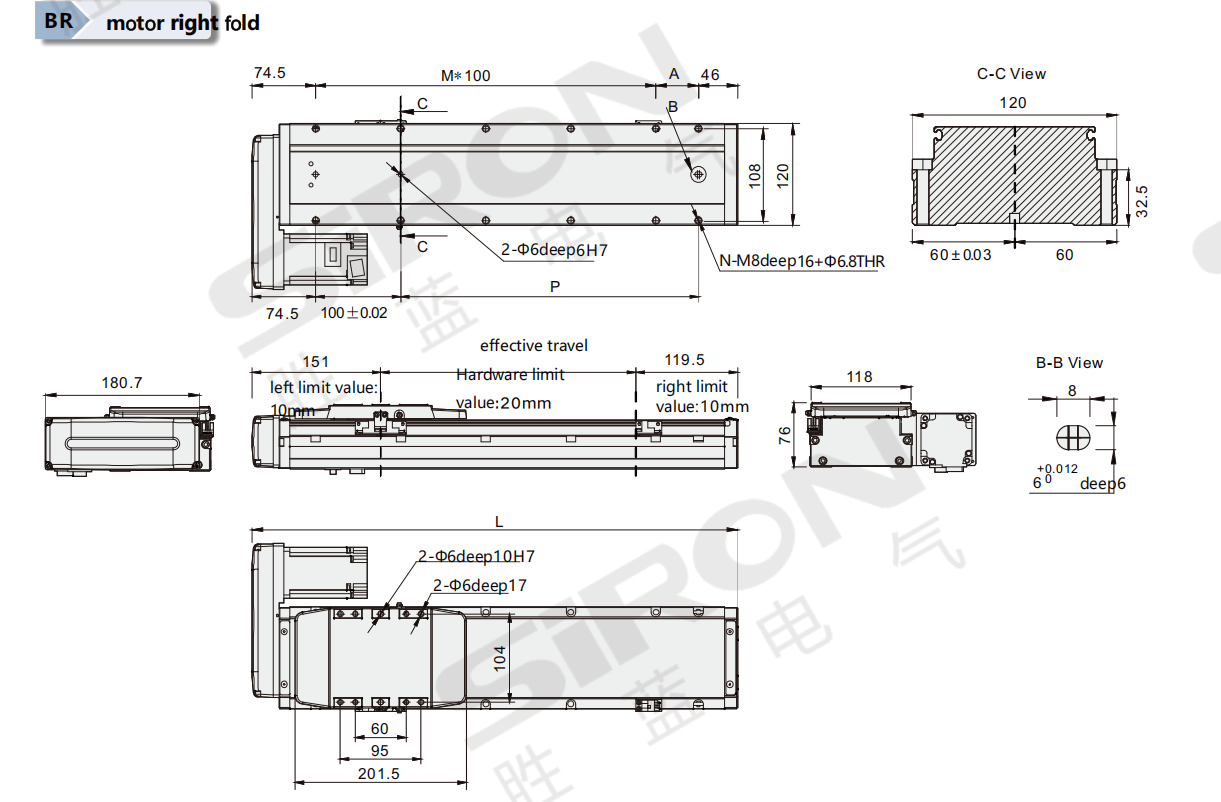

当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔锁紧主体

中风	50	100	150	200		250		300		350		400		450		500		550		600	650
L	320.5	370.5	420.5	470.5		520.5		570.5		620.5		670.5		720.5		770.5		820.5		870.5	920.5
A	100	50	100	50		100		50		100		50		100		50		100		50	100
M	1	2	2	3		3		4		4		5		5		6		6		7	7
N	6	8	8	10		10		12		12		14		14		16		16		18	18
P	100	150	200	250		300		350		400		450		500		550		600		650	700
重量（公斤）	5.6	5.95	6.3	6.65		7		7.35		7.7		8.05		8.4		8.75		9.1		9.45	9.8
中风	700	750	800		850		900		950		1000		1050		1100		1150		1200		1250
L	970.5	1020.5	1070.5		1120.5		1170.5		1220.5		1270.5		1320.5		1370.5		1420.5		1470.5		1520.5
A	50	100	50		100		50		100		50		100		50		100		50		100
M	8	8	9		9		10		10		11		11		12		12		13		13
N	20	20	22		22		24		24		26		26		28		28		30		30
P	750	800	850		900		950		1000		1050		1100		1150		1200		1250		1300
重量（公斤）	10.15	10.85	11.2		11.55		11.9		12.25		12.6		12.56		12.91		13.26		13.61		13.96

当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体。

西罗克	50	100	150		200		250		300		350		400		450		500		550		600	650
L	320.5	370.5	420.5		470.5		520.5		570.5		620.5		670.5		720.5		770.5		820.5		870.5	920.5
A	100	50	100		50		100		50		100		50		100		50		100		50	100
M	1	2	2		3		3		4		4		5		5		6		6		7	7
N	6	8	8		10		10		12		12		14		14		16		16		18	18
P	100	150	200		250		300		350		400		450		500		550		600		650	700
重量（公斤）	5.6	5.95	6.3		6.65		7		7.35		7.7		8.05		8.4		8.75		9.1		9.45	9.8
中风	700	750		800		850		900		950		1000		1050		1100		1150		1200		1250
L	970.5	1020.5		1070.5		1120.5		1170.5		1220.5		1270.5		1320.5		1380.5		1420.5		1470.5		1520.5
A	50	100		50		100		50		100		50		100		50		100		50		100
M	8	8		9		9		10		10		11		11		12		12		13		13
N	20	20		22		22		24		24		26		26		28		28		30		30
P	750	800		850		900		950		1000		1050		1100		1150		1200		1250		1300
重量（公斤）	10.15	10.85		11.2		11.55		11.9		12.25		12.6		12.56		12.91		13.26		13.61		13.96

注：电机折叠时，若选用刹车电机或超出电机总长度限制，则不能使用标准PIN孔。  如果您有任何需求，请咨询我们的销售人员。
