M020-1-C
SiRON
8537101101

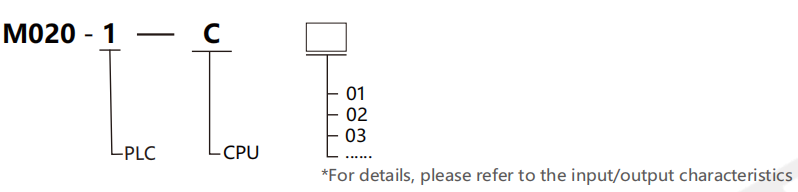

关于选择
| 代码 | 类型 | 输入/输出特征 |
| 01 | 继电器输出 | 20个引脚（12个输入/8输出），220V AC功率输入 |
| 02 | 30针（18输入/12输出），220V AC功率输入 | |
| 03 | 40针（24个输入/16输出），220VAC功率输入 | |
| 04 | 60个引脚（36输入/24输出），220VAC功率输入 | |
| 05 | 20个引脚（12个输入/8输出），220VAC功率输入，模拟4输入/2输出 | |
| 11 | 晶体管 输出 | 20个引脚（12个输入/8输出），24V直流电源输入，模拟4输入/2输出 |
| 12 | 20个引脚（12输入/8输出），24V直流电源输入 | |
| 13 | 30个引脚（18输入/12输出），24V直流电源输入 | |
| 14 | 40针（24个输入/16输出），24V直流电源输入 | |
| 15 | 60引脚（36输入/24输出），24V直流电源输入 |
环境条件
| 工作温度 | -10℃至60℃（水平安装），-10℃至40℃（垂直安装） |
| 运输型温度 | -20℃〜80℃ |
| 环境相对湿度 | 5-95％，无凝结（RH 2级，符合IEC60068-2） |
| 保护等级 | IP20 |
| 机械堤防（振动） | IEC6131-2 |
| 地面 | D型接地（接地电阻：低于100Ω）不允许 与强电流系统一起接地 |
| 使用环境 | 腐蚀性，易燃气体和导电灰尘（灰尘）的位置不严重 |
| 使用高 | 低于2000m（不能在加压到高于大气压力的环境中使用 ，否则可能会发生故障） |
规格
| 模型 | M020-1-C01 | M020-1-C02 | M020-1-C03 | M020-1-C04 | M020-1-C05 | |
| 当前供应（24v dc | 最大 300mA | |||||
| 数字输入电流消耗 | 每个点的输入是4mA | |||||
| CPU 特征 | 存储容量 | 24KB 程序 内存/ 8KB 数据 存储/ 10KB 保留 内存 | 24KB程序 内存/ 12KB 数据 存储/ 最大 10KB 保留 内存 | 24KB 程序 内存/ 16KB 数据 存储/ 10KB 保留 内存 | 30KB 程序 内存/ 20KB 数据 存储/ 最大 10KB 保留 内存 | 24KB 程序 内存/ 8KB 数据 存储/ 10KB 保留 内存 |
| 板号I/O。 | 12 输入/8 输出 | 18 输入/12 输出 | 24 输入/16 输出 | 36 输入/24 输出 | 12 输入/8 输出 | |
| 扩展数量 | 模块 扩展： 扩展 6 模块 ；信号 板 扩展： 到 1 信号 板 | |||||
| 高脉冲 | 一 | |||||
| 一致 | 端口号 | Ethemet：1个 串行 端口：1（RS485）扩展 端口：可选 485 信号 板 | ||||
| 编程设备 | 串行端口：1连接，以太网端口：1连接 | |||||
| CPU（CPUT/GET） | 以太网：客户端和服务器连接的总数为6 | |||||
| 力量 | 字符电压范围 | 输入 电压：85-264V AC，输出 电压：20.4-28.8V DC，额定 输出 电流（最大）：300mA | ||||
| 数字 输入 | 字符点号 | 12 | 18 | 24 | 36 | 12 |
| 类型 | NPN/PNP | |||||
| 电压 | 额定 电压：公共 DL点：4mA 时 24V DC ，额定值 值；高速 DI 点： 6.5mA 时24V DC ，额定值 。 允许的 连续 电压：长达 30V dc ； | |||||
| 信号（minmum） | 逻辑 1 信号 （最低）10.0-10.3,10.6-1.1：15v dc at 3.7mA;其他：15VDC 在 2.5mA;逻辑 0 信号 （最大） 1ma 时5V dc | |||||
| 每个炭 过滤时间 | 可以独立 选择 NEL （ 单击 I 02、0.4、0.8、1.6、3.2、6.4和128μs0.2、0.4、0.8、1.6、3.2、6.4 和12.12.8ms |  D.0至11.3 A.CH通道可以独立选择（点10.0至L1.5）为02,0.4,0.8,1.6,3.2,6.4和12.8μs，0。 ， 40，1 .8，.63.2,6.4和12.8ms，每个通道可以独立选择（11.6和更大的点）：0,6 | 可以独立选择ACH通道（单击I0.0到I1.3）。 02、0.4、0.8.1.6、3.2、6.4和12.8μs0.2、0.4、0.8、1.6、3.2、6.4 和12。 | |||
| 数字 输出 | 输出点 | 8 | 12 | 16 | 24 | 8 |
| 类型 | 继电器，干燥 接触 | |||||
| 电压范围 | 5-30V DC 或 5-250V AC， 每个点 的额定电流（最大） ：2.0a | |||||
| 模拟 建筑 | nput/output | 一 | 4输入/2输出 | |||
| 侵权模拟地址 | 一 | aiwo-aiw6 aqwo-aqw2 | ||||
| 模型 | M020-1-C11 | M020-1-C12 | M020-1-C13 | M020-1-C14 | M020-1-C15 | |
| 当前供应（24V DC） | 最大300mA | |||||
| 数字输入果实消耗 | 每个点的输入是4mA | |||||
| CPU特征 | 存储容量 | 24KB程序内存/ 8KB数据存储/ 最大10KB保留内存 | 24KB 程序 内存/ 8KB数据存储/ 10KB保留内存 | 24KB程序内存/ 12KB数据存储/ max10kb保留内存 | 24KB程序内存/ 16KB数据存储/ 10KB保留内存 | 30KB程序内存/ 20KB数据存储/ 最大10KB保留内存 |
| 板号I/O。 | 12输入/8输出 | 18输入/12输出 | 24输入/16输出 | 36输入/24输出 | ||
| 扩展数量 | 模块扩展：最多6个扩展模块；信号板扩展：最多1个信号板 | |||||
| 高速计数器 | 总共6个;单相：6个通道200kHz; AB阶段4通道处于100kHz | |||||
| 高脉冲 | 2个频道200kHz | 3个频道200kHz | ||||
| 一致 | 端口号 | 以太网：1个串行端口：1（RS485）扩展端口：可选485信号板 | ||||
| 编程设备 | 串行端口：1连接，以太网端口：1连接 | |||||
| CPU（CPUT/GET） | 以太网：客户端和服务器连接的总数为6 | |||||
| 力量 | 输入/输出电压范围 | 20.4-28.8V DC，额定输出电流（最大）：300mA | ||||
| DigitallNput | 输入点号 | 12 | 18 | 24 | 36 | |
| 类型 | NPN/PNP | |||||
| 固定电压 | 公共DL点：4mA时24V DC，额定值；高速DL点：6.5mA时24V DC，额定值； | |||||
| 允许连续电压 | 最大30VDC | |||||
| 信号 | 逻辑1（最小）10.0-10.3：4v dc at 12.75mA，i0.6-1.1：15v dc at 3.7mA，其他：15V dc at 2.5mA;逻辑0（最大）：10.0-10.3：1v dc at 1mA at 1mA at 1mA | |||||
| 偶然的时间 | 每个频道都可以独立选择（点10.0 至11.99·8b0.290.490.898.6323646a和12.8ms | 每个通道可以独立选择（点10.0至11.5）为0.2,0.4,0.8,1.6,3.2、6.4 和12.8μs，0.2,0.4,0.4,0.8,1.63.2,6.4和12.8ms，可以选择indepe | ||||
| DigialOutput | 输出点 | 8 | ndy（fori16和较大的p | OINTS）：0,6.4,12.8ms | 24 | |
| 类型 | 固态 - 越野器（PNP） | |||||
| 电压范围 | 每个点20.4-28.8V dcreted电流（最大）0.5A | |||||
| 类似物 | 输入/输出 | 4输入/2输出 | 一 | |||
| 侵权模拟地址 | aiwo-aiw6 aqwo-aqw2 | 一 | ||||
