关于选拔

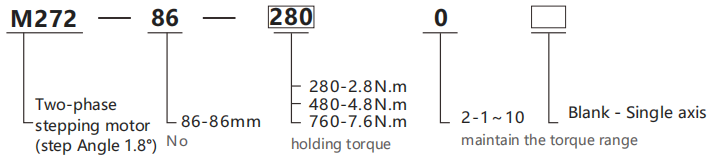

选型示例：M272-86-2802表示M272系列两相步进电机，机座号86mm，保持扭矩2.8Nm，单轴。
规格
| 模型 | M272-86系列 | ||
| 径向游隙 | 0.02mm@450g | 步距角 | 1.8° |
| 轴向间隙 | 0.08mm@450g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 220N(距法兰20mm） | 绝缘电阻 | 100MΩ，500VDC |
| 最大轴向力 | 60N | 环境温度 | -20℃~+50℃ |
| 介电强度 | 820VAC/1秒 | 绝缘等级 | B级 |
电气性能
| 模型 | M272-86-2802 | M272-86-4802 | M272-86-7602 |
| 适配器驱动器 | M280-860 | M280-860 | M280-860 |
| 每相电流 | 2.8 | 2.8 | 3.5 |
| 保持扭矩 | 2.8 | 4.8 | 7.6 |
| 定位扭矩 | 0.12 | 0.18 | 0.23 |
| 每个阻力 | 1.3 | 1.7 | 1.42 |
| 各电感 | 5.1 | 7.7 | 7.9 |
引线根数 转动惯量 | 8 660 | 8 1200 | 8 1800 |
重量 | 1.600 | 2.400 | 3.6000 |
| 体长 | 67 | 94 | 125 |

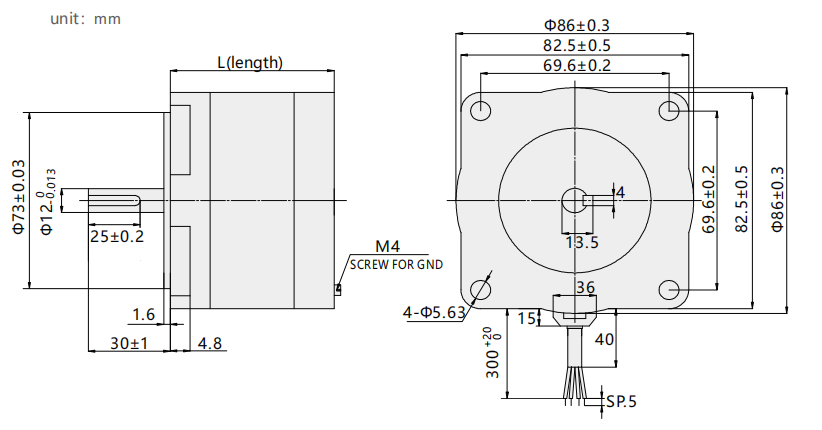

Dimensions

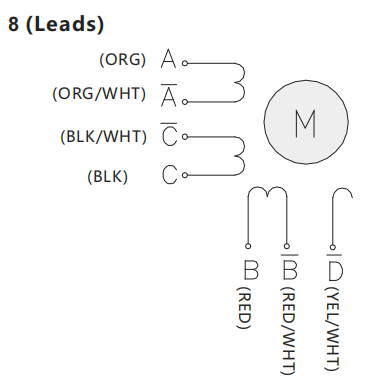

接线图

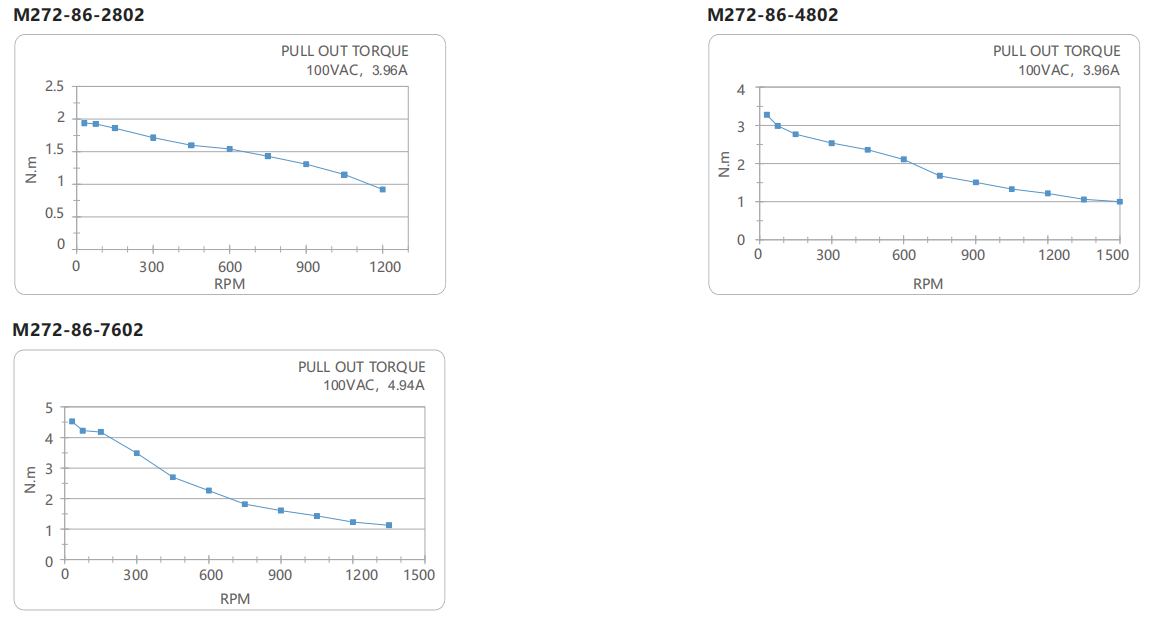

距离频率曲线
