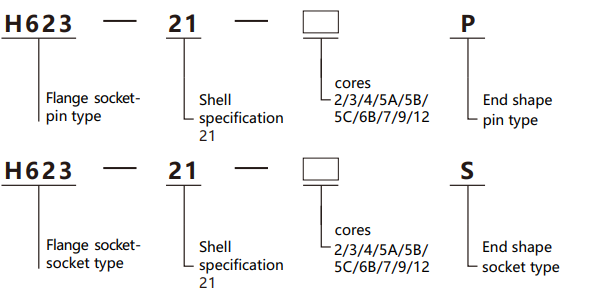

命令
规格
| 库英 | 螺纹联轴器 |
| 秀科尔材料 | 热塑性Pa66，阻燃等级：VO |
| 插入材料 | 热丝材料PPS可承受高达260°C的高温 |
| 接触材料 | 镀金黄铜 |
| 终止 | 焊接 |
| 电缆外径范围 | GM13：A4-6.5mm（无标记）B5-8mm； GM17：7-10mm（无标记） GM21：A4.5-7mm、B7-12mm（无标记） |
| 防护等级 | IP68 |
| 交配周期 | 超过500次 |
| 温度范围 | -25℃〜+85℃ |
| MΩ 绝缘电阻m | 2000 |
注：如需其他电压请联系销售
选择参考
| 法兰型 插针型 | H623-21-2P | H623-21-3P | H623-21-4P | H623-21-5AP | H623-21-5BP | H623-21-5CP | H623-21-6BP | H623-21-7P | H623-21-9P | H623-21-12P |
| 法兰式承插口-承插式 | H623-21-2S | H623-21-3S | H623-21-4S | H623-21-5AS | H623-21-5BS | H623-21-5CS | H623-21-6BS | H623-21-7S | H623-21-9S | H623-21-12S |
| 核心数 | 2 | 3 | 4 | 5a | 5B | 5C | 6b | 7 | 9 | 12 |
| 针式绝缘体前视图 |  | |||||||||
| 额定电流 | 30a | 30a | 30a | 30a | 5A/30A | 15a | 30A/5A | 15a | 5a | 5a |
接触直径 | φ3.0*2 | φ3.0*3 | φ3.0*4 | Φ3*5 | φ1 。 0*3 φ3.0*2 | φ2.0*5 | φ3.0*4 φ1.0*2 | Φ2.0*7 | Φ1.0*9 | Φ1.0*12 |
工作电压 | 500V | 500V | 500V | 500V | 500V | 500V | 500V/400V | 500V | 500V | 400V |
耐压(AC.V)1min | 1500V | 1500V | 1500V | 1500V | 1500V | 1500V | 1500V | 1500V | 1500V | 1200V |
接触电阻mΩ | 1 | 1 | 1 | 1 | 5/1 | 2.5 | 1/5 | 2.5 | 5 | 5 |
焊丝规格 mm²/AWG | ≤4.17/11 | ≤4.17/11 | ≤4.17/11 | ≤4.17/11 | ≤0.785/18 ≤4.17/11 | ≤2/14 | ≤1.5/15 | ≤2/14 | ≤0.785/18 | ≤0.785/18 |
选择参考
| 核心数 | 2 | 3 | 4 | 5a | 5B | 5C | 6b | 7 | 9 | 12 |
| 针式绝缘子前视图 |  | |||||||||
| 法兰插座 - 插针类型兼容性列表 | ||||||||||
| 法兰型 插针型 | H623-21-2P | H623-21-3P | H623-21-4P | H623-21-5AP | H623-21-5BP | H623-21-5CP | H623-21-6BP | H623-21-7P | H623-21-9P | H623-21-12P |
| 适用电缆插头（fjack） | H620-21-2S | H620-21-3S | H620-21-4S | H620-21-5AS | H620-21-5BS | H620-21-5CS | H620-21-6BS | H620-21-7S | H620-21-9S | H620-21-12S |
| 法兰插座 - 插座类型兼容性列表 | ||||||||||
| 法兰式承插口-承插式 | H623-21-2S | H623-21-3S | H623-21-4S | H623-21-5AS | H623-21-5BS | H623-21-5CS | H623-21-6BS | H623-21-7S | H623-21-9S | H623-21-12S |
| 适用电缆插头（针） | H620-21-2P | H620-21-3P | H620-21-4P | H620-21-5AP | H620-21-5BP | H620-21-5CP | H620-21-6BP | H620-21-7P | H620-21-9P | H620-21-12P |
注：法兰插座-针式(P)带电缆插头-插座式(S)，法兰插座-插座式(S)带电缆插头-针式(P)；
