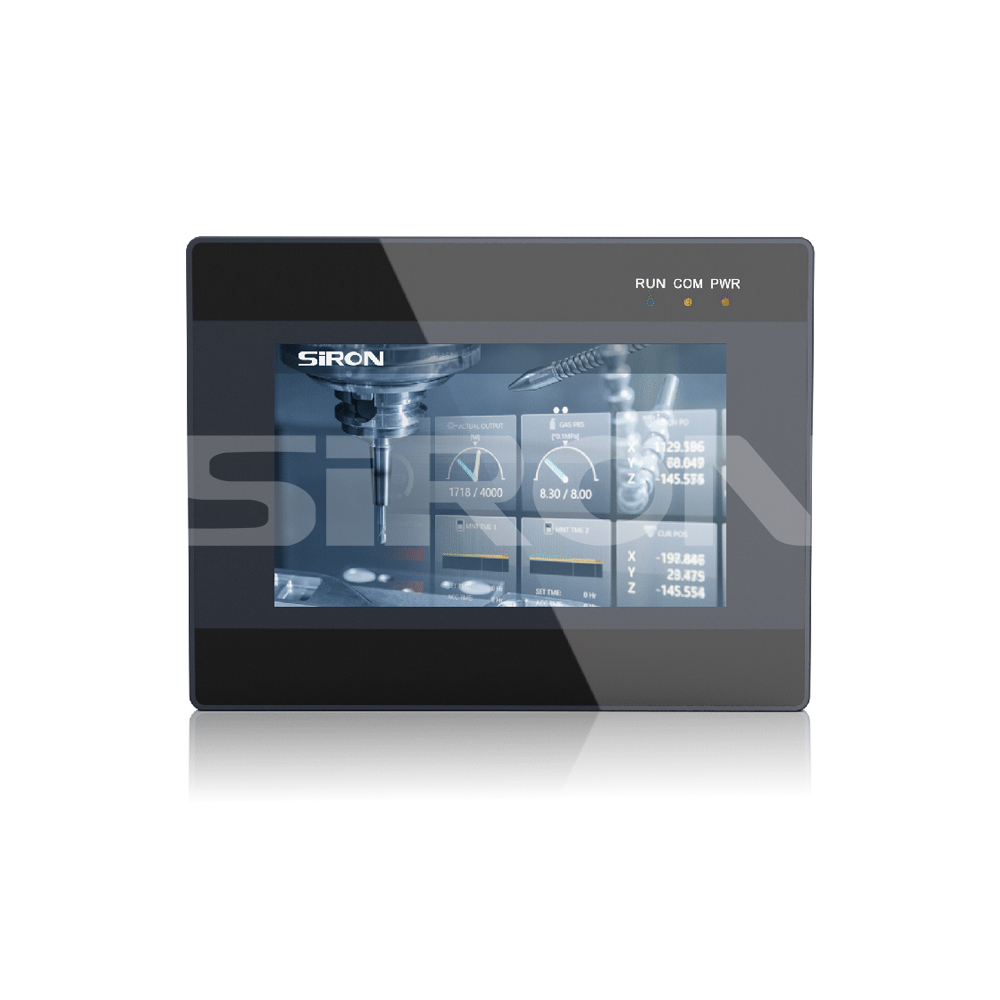

M012
SiRON
8471609000
关于选择

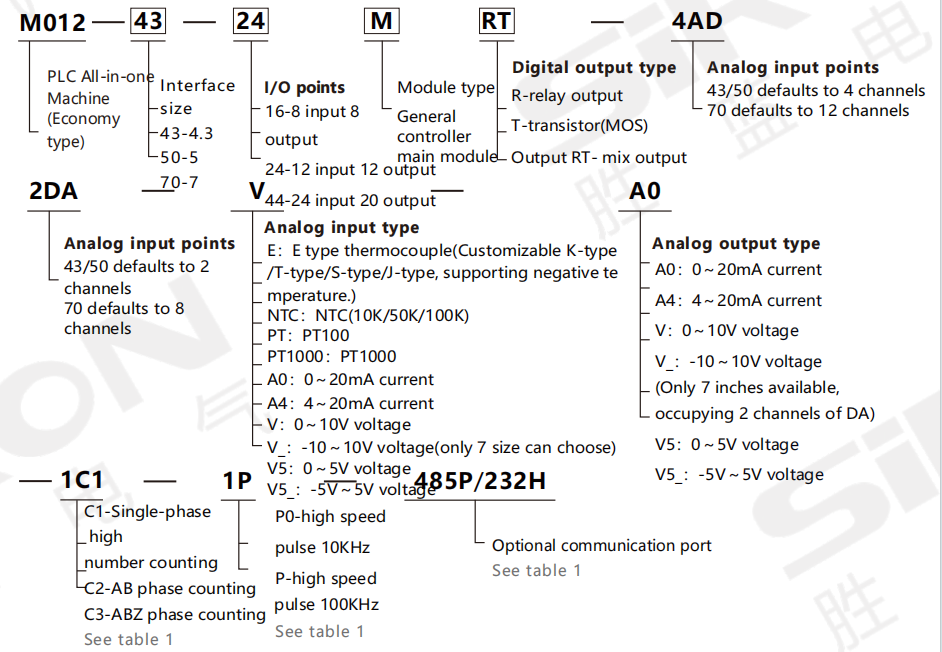

选型示例：M012-43-24MRT-4AD2DA-V-A0-1C1-1P-485P代表M012系列PLC一体机，接口尺寸4.3英寸，12输入12输出，通用控制器主模块，混合输出，4个模拟量输入通道，2个模拟量输出通道，模拟量输入类型0～10V电压模拟量输出 类型：0～ 20mA电流，1路单相高速计数，1路高速脉冲10KHz，可选通讯口485P/232H。
请联系我们的销售部门重新确认最终配置。感谢您的理解。
表1：可选通信端口
| 模块 | 数字的 | 类似物 | 通信 端口 | 高速计数 | 高速脉冲 | ||||||
| di | 做 | 广告 | da | 触摸 屏 | plc | 单 相 | AB 阶段 | ABZ 阶段 | 输出 | ||
| M011-43-22MRT/22MT | 12 | 10 | 5 | 2 | 1 rs232 | 带 1件 RS485 | 2 Chan Nels 60kHz + 4 10kHz | 1 Chan 30kHz + 1 5kHz | 1 Chan Nels 30kHz + 1 5kHz | Y2〜y3 是 10kHz | 常规4 频道 y0〜y1 为 100kHz |
| M011-70-32MT/32MRT | 16 | 16 | 5 | 2 | 1件 RS232 或 自定义 1件 RS485 | Y2〜y3 是 50kHz | |||||
| M011-70-48MT/48MRT | 24 | 24 | |||||||||
| 模块 | 高速计数 | 高速脉冲 | ||
| 单相 | AB阶段 | ABZ阶段 | 输出 | |
| M012-43-16MR | 传统的 单相 路线6 60kHz | 常规AB 相 230KHz + 1 5kHz | 常规ABZ 阶段路线2 30kHz | 常规的8通道：Y0至 Y3 are100kHz; y4至y7是10kH z不关依赖的 加速度和减速； 高速计数 +高速脉冲总金额 不得超过480kHz |
| M012-43-24MT/R。 | ||||
| M012-50-16MR | ||||
| M012-50-24MT/R。 | ||||
| M012-70-24MR | ||||
| M012-70-44MT | ||||
规格
| 模块号 | M011-43 | M011-70 | ||
| 总体维度 | 134×102×34mm | 210×146×36mm | ||
| 孔尺寸 | 120×94mm | 192×138mm | ||
| 功耗 | 4〜6W | 6〜7W | ||
| 触摸屏 | 特征 | 60,000True-Color电阻触摸屏，所有尺寸均可以垂直格式显示 | ||
| 显示类型 | 4.3 “ TFT | 7.0 “ TFT | ||
| 显示尺寸 | 97×56mm | 154×87mm | ||
| 解决 | 480×272 | 800×480 | ||
| Shorage内存 | 也不是 闪光灯 8MB | 也不是 Flash 16MB | ||
| 令人震惊的记忆 | 64MB | |||
| 中央处理器 | 32位 CPU 408MHz | |||
| 编程端口 | type-c（触摸屏下载端口），rs232 | |||
| 编程软件 | PTWorks触摸屏编辑软件 | |||
| plc | 切换 号码 | 最多12个输入和10个输出（两个晶体管/8个继电器） | 最大24个输入和24个输出（两个Tansistors/八个继电器） | |
| 输入/输出级别 | 4.3英寸YO，Y1和7英寸Y0-Y3固定晶体管输出，它们是DC24V活动的NPN输出。 其他晶体管输出：Lowlevel NPN，COM负连接G继电器输出通常打开干触点；输入PasivenPN，常见的末端隔离 | |||
| 切换数量输出 类型 | 晶体管/混合输出 | 晶体管/混合输出 | ||
| 前两个通道yo-y1作为晶体管固定，输出负载 为每点0.1a； | 前12个通道Y0-Y3作为晶体管固定，输出负载为0.1 a | |||
摇摆数量 输出负载 | 晶体管 | 最大单个通道为每点0.5A，共8点。 | 最大单通道为每点0.5A，总计12点 | |
| com：每点0.8a（总计4分不超过0.8a） | com：每点0.8a（总计4分不超过0.8a） 每点1.6a（总计8分不超过1.6a） | |||
| 中继 | 最大单通道为每点2a，总计8点。 | 最大单通道为每点2a，总计12点 | ||
| com：4a/point（总计4分未超过4A） | com：4a/point（4点总数不超过4A）， 每点5A（总计8点不超过5A） | |||
| 高速计数输入 | 常规的2通道单相60kHz+4通道10KHz或1-channelab（Z）阶段30k Hz+1-通道 AB（Z）阶段 5KHz | |||
| 高速脉冲输出 | 晶体管输出是偶然的4个通道：yo-y1为100 kHz， Y2-y3为10kHz高速计数和高速 髓的总频率不得超过300kHz | 常规的4通道Yo-Y1为100kHz，Andy2-Y3为50kHz 高速计数和高速脉冲传输的总频率不得超过300k Hz | ||
类似物 数量 | 输入 | 它带有2个电压0〜10V的通道，2个电流0〜20mA的通道和1个NTC10K的通道 | ||
| 输出 | 它带有1个输出通道，用于电压范围从0到10V， 电流范围从O到20mA范围 | 它带有2个电流输出通道，范围从O到20mA | ||
| 数数 | 五输入和两个输出 | |||
| 编程 端口 | type-C，RS232（可用作通用通信端口） | |||
| 通信端口 | RS485 | |||
| 编程软件 | 与PLC编程软件GXDeveloper8.86Q和GXWORKS2兼容 | |||
| 工作温度 | 0〜50℃ | |||
| 相对湿度 | 5〜95％RH | |||
| 存储温度 | -20〜70℃ | |||
| 振动频率 | 10至57Hz振幅0.035mm; 57-150Hz，加速度为4.9m/s⊃2;（X，Y和Z列表中的10次，每个次数为10次） | |||

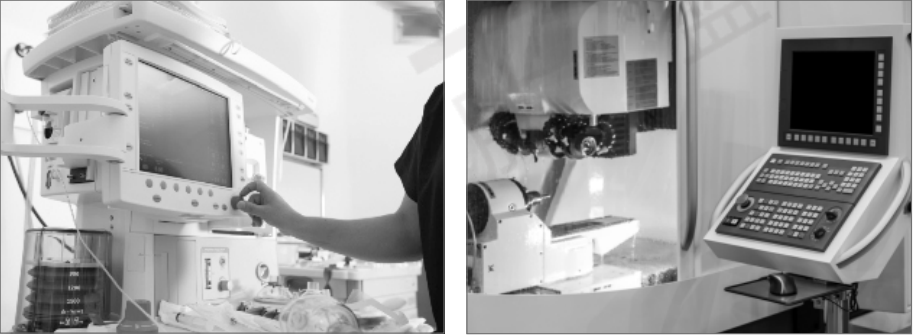

应用行业
医疗领域
数值控制行业
