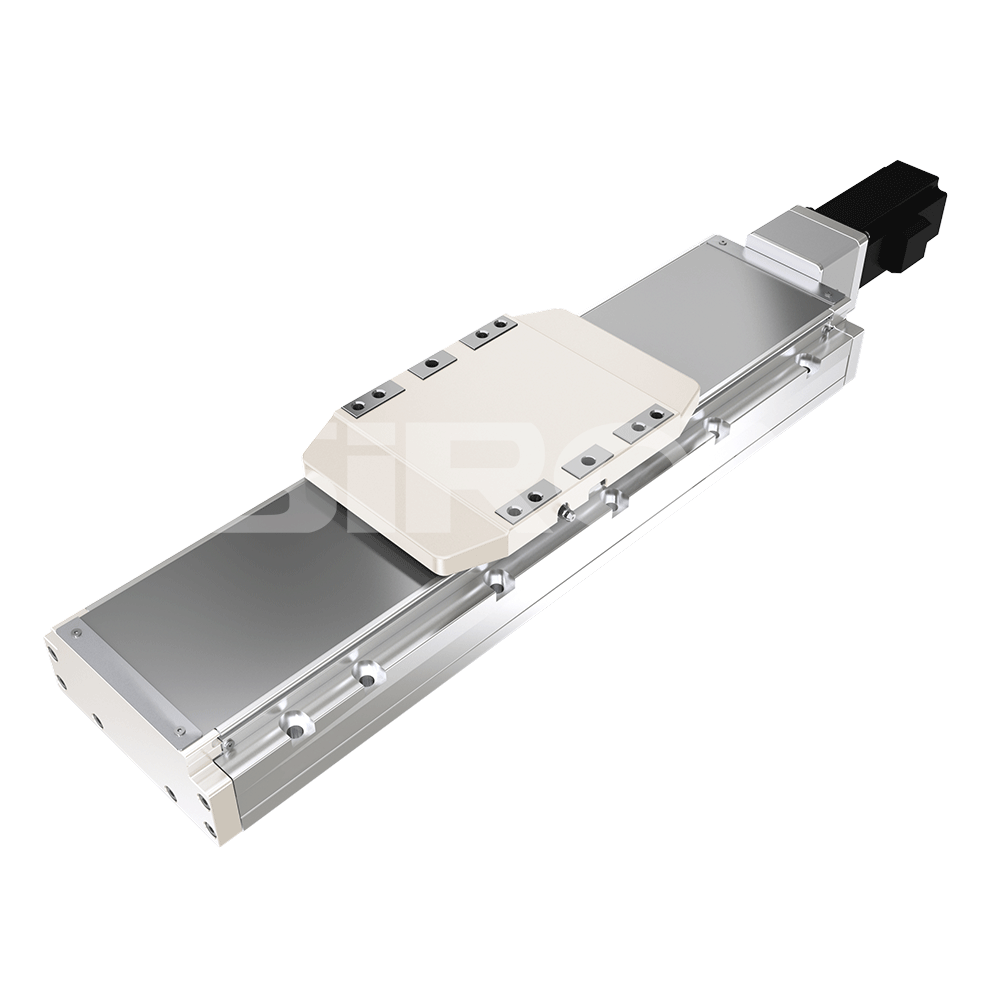

Siron M305嵌入式球螺钉模块

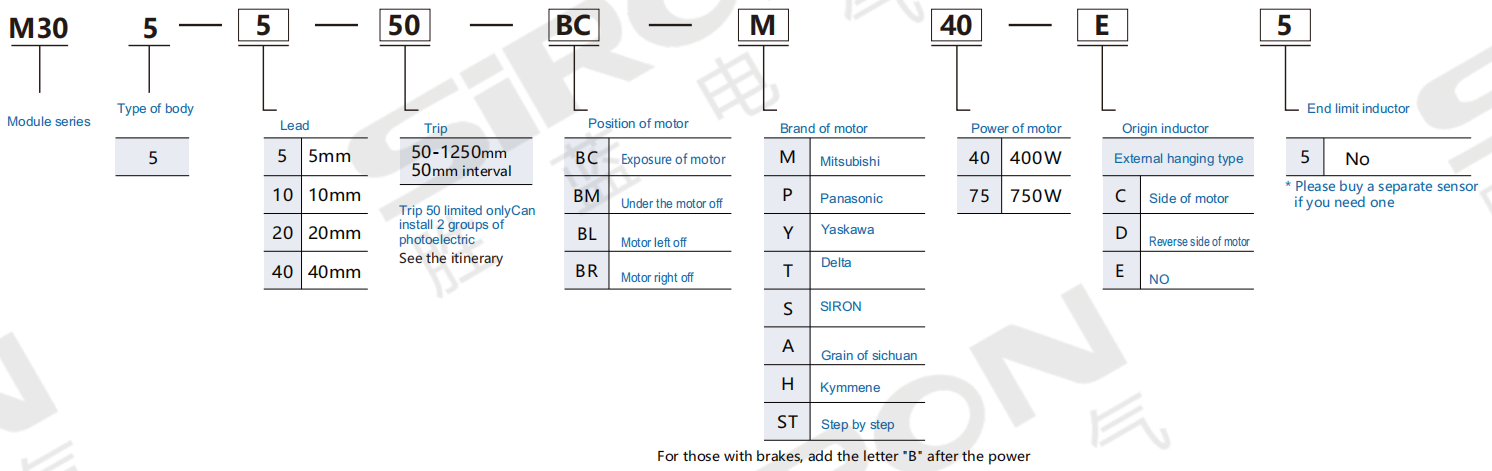

关于选择

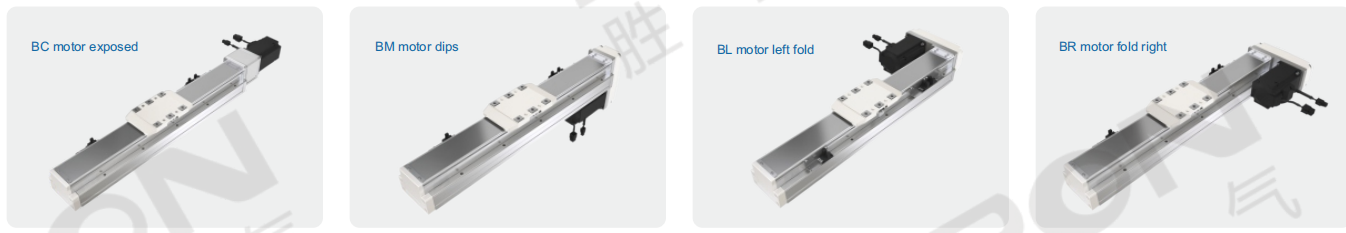

选择示例：M305-5-50-BC-M40B-E5是M305系列，指南5mm，卒中50，电动机暴露，三菱400W，带有制动器，无原点传感器，无极限传感器；

注意：如果您需要其他样式，请咨询我们的销售sta效原点传感器：选择冲程50mm的极限：（1）应将原点类型限制放在不同的侧面，（2）应安装在幻灯片座椅的两侧；

产品规格

项目			规格
规格	电机功率		400W/750W
	可重复性（mm）		±0.01
	球螺丝引线（mm）		5	10	20	40
	最大速度（mm/s）		250	500	1000	2000
	最大有效载荷（kg）	水平的	120/120	110/120	75/83	22/43
		垂直的	40/50	30/40	14/25	7/12
	额定推力（n）		1388/2563	694/1281	374/640	174/320
	中风俯仰（mm）		100-1250mm/50      间隔
sarts	交流伺服电力（W）		400W/750W
	可以配备垫脚电机		86
	球螺钉（毫米）		C7φ20
	耦合（mm）		12×14/12×19
	家庭传感器	外部	K017-A6

安装方法

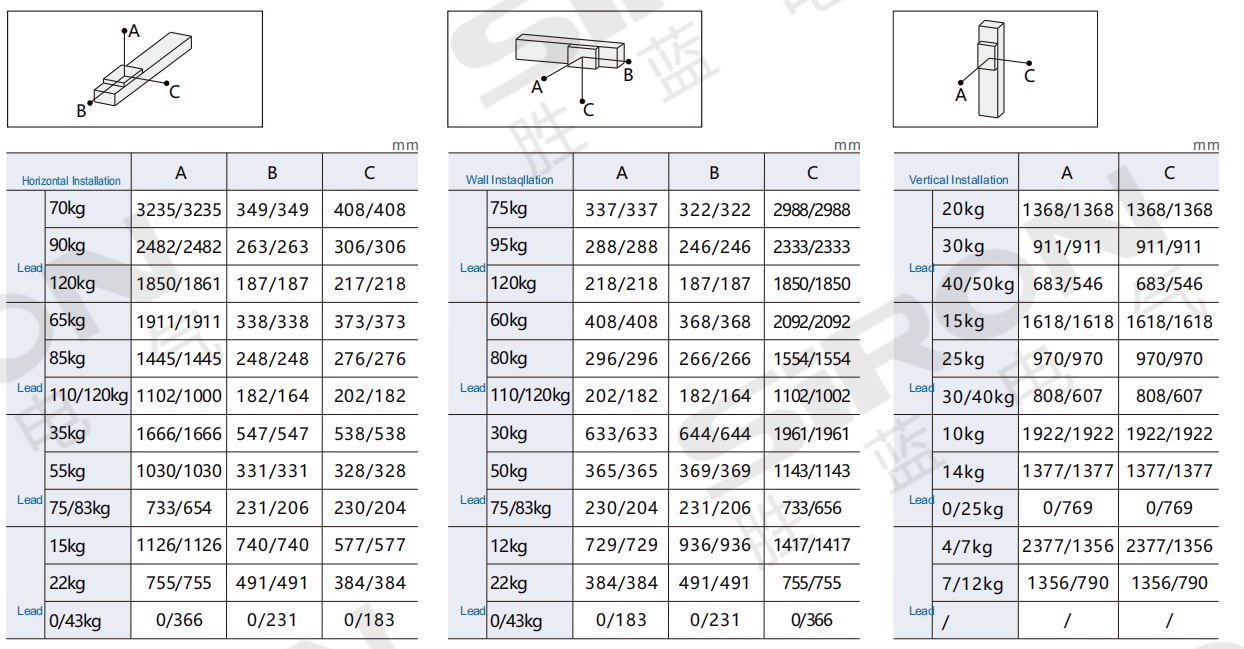

允许悬伸量

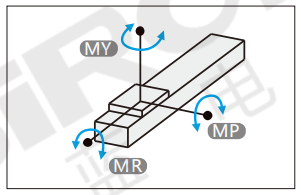

静载荷力矩

我的	1032/1032
国会议员	1034/1034
先生	908/908

扭矩表中所示数据代表重心 在符合目录违规的正常使用条件下，保证寿命为 10,000 公里 使用倒立葫芦时不能遵循标准规格。如果您有任何需求，请咨询我们的销售人员

适用电机品牌

品牌	电机标记	是否有刹车	电机容量	电压	电机模型	电压
三菱	M	无刹车（卧式）	400/750	220	HG-KR43/HG-KR73	MR-J4-40A MR-J4-70A
		带刹车（立式）	400/750	220	HG-KR43B/HG-KR73B
松下	P	无刹车（卧式）	400/750	220	MHMD042G1U/MHMD082G1U	MBDHT2510 MCDHT3520
		带刹车（立式）	400/750	220	MHMD042G1V/MHMD082G1V
三角洲	T	无刹车（卧式）	400/750	220	ECMA-C20604ES/ECMA-C20807ES	ASD-B20421-B ASD-B20721-B
		带刹车（立式）	400/750	220	ECMA-C20604FS/ECMA-C20807FS

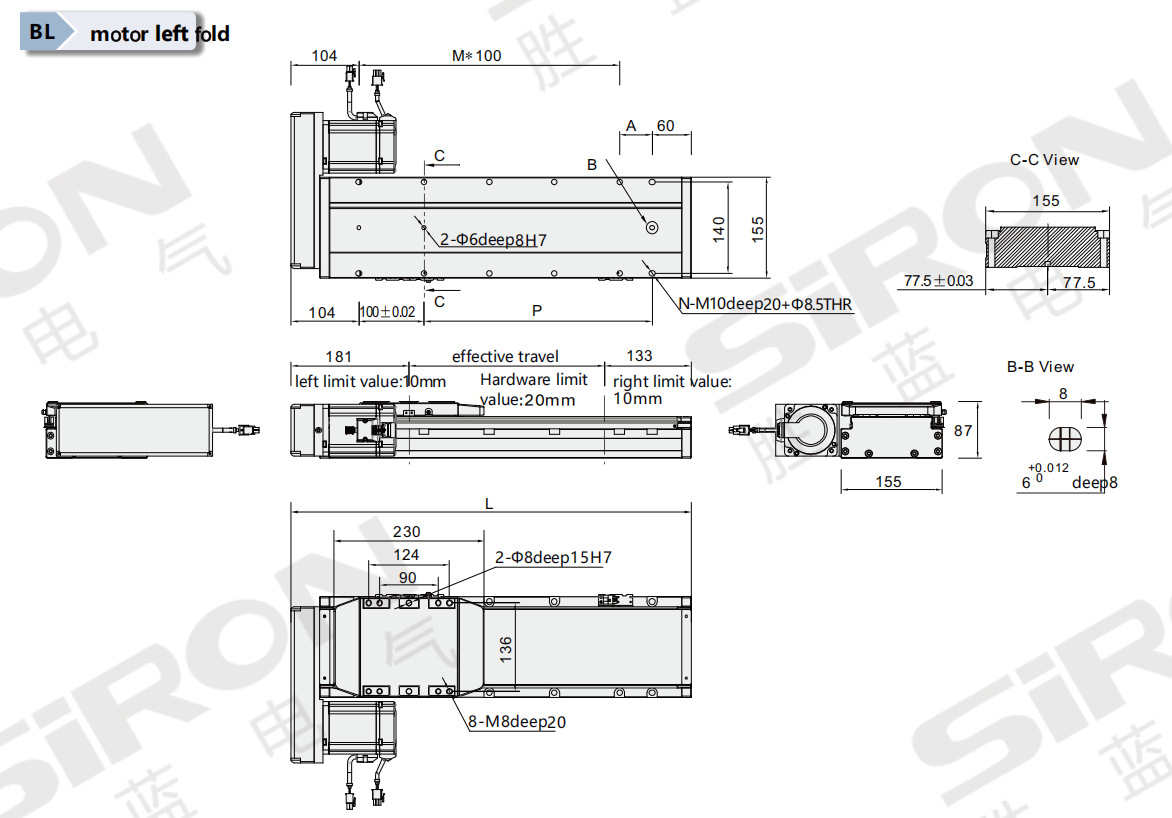

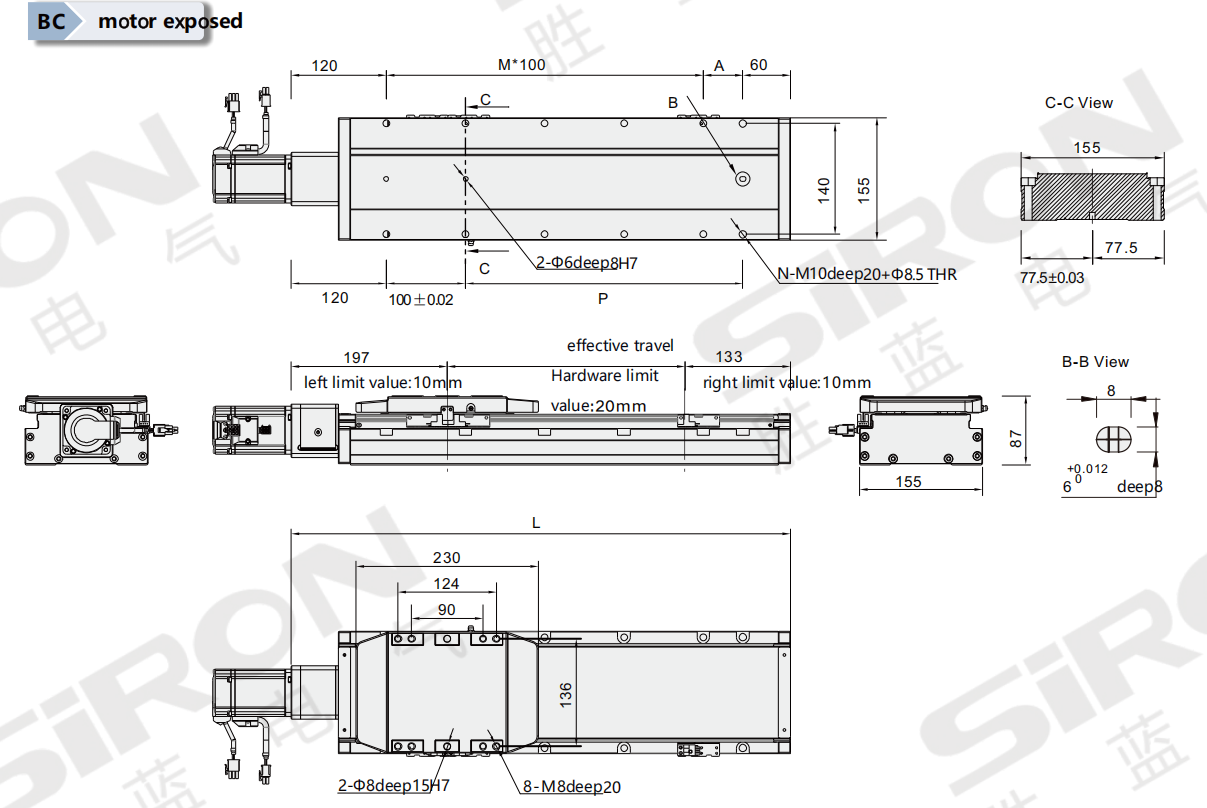

通用尺寸图

当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体。

当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔锁紧主体

中风	50	100	150		200		250		300		350		400		450		500		550	600	650
L	364	414	464		514		564		614		664		714		764		814		864	914	964
A	100	50	100		50		100		50		100		50		100		50		100	50	100
M	0	1	1		2		2		3		3		4		4		5		5	6	6
N	4	6	6		8		8		10		10		12		12		14		14	16	16
P	100	150	200		250		300		350		400		450		500		550		600	650	700
重量（公斤）	11.9	12.4	12.9		13.4		13.9		14.4		14.9		15.4		15.9		16.4		16.9	17.4	17.9
中风	700	750		800		850		900		950		1000		1050		1100		1150		1200	1250
L	1014	1064		1114		1164		1214		1264		1314		1364		1414		1464		1514	1564
A	50	100		50		100		50		100		50		100		50		100		50	100
M	7	7		8		8		9		9		10		10		11		11		12	12
N	18	18		20		20		22		22		24		24		26		26		28	28
P	750	800		850		900		950		1000		1050		1100		1150		1200		1250	1300
重量（公斤）	18.4	18.9		19.4		19.9		20.4		20.9		21.4		21.9		22.4		22.9		23.4	23.9

注：电机折叠时，若选用刹车电机或超出电机总长度限制，则不能使用标准PIN孔。  如果您有任何需求，请咨询我们的销售人员。

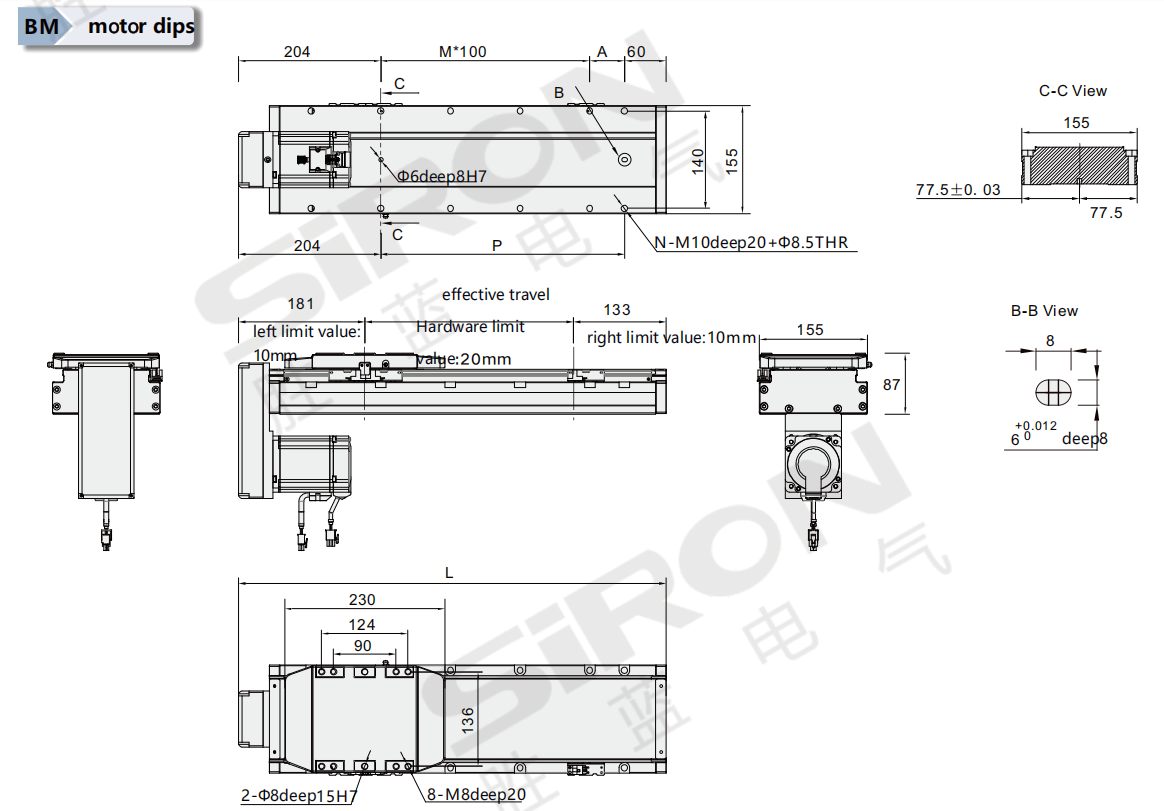

当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔锁紧主体

中风	50	100	150		200		250		300		350		400		450		500		550	600	650
L	364	414	464		514		564		614		664		714		764		814		864	914	964
A	100	50	100		50		100		50		100		50		100		50		100	50	100
M	1	2	2		3		3		4		4		5		5		6		6	7	7
N	6	8	8		10		10		12		12		14		14		16		16	18	18
P	100	150	200		250		300		350		400		450		500		550		600	650	700
重量（公斤）	11.9	12.4	12.9		13.4		13.9		14.4		14.9		15.4		15.9		16.4		16.9	17.4	17.9
中风	700	750		800		850		900		950		1000		1050		1100		1150		1200	1250
L	1014	1064		1114		1164		1214		1264		1314		1364		1414		1464		1514	1564
A	50	100		50		100		50		100		50		100		50		100		50	100
M	8	8		9		9		10		10		11		11		12		12		13	13
N	20	20		22		22		24		24		26		26		28		28		30	30
P	750	800		850		900		950		1000		1050		1100		1150		1200		1250	1300
重量（公斤）	18.4	18.9		19.4		19.9		20.4		20.9		21.4		21.9		22.4		22.9		23.4	23.9

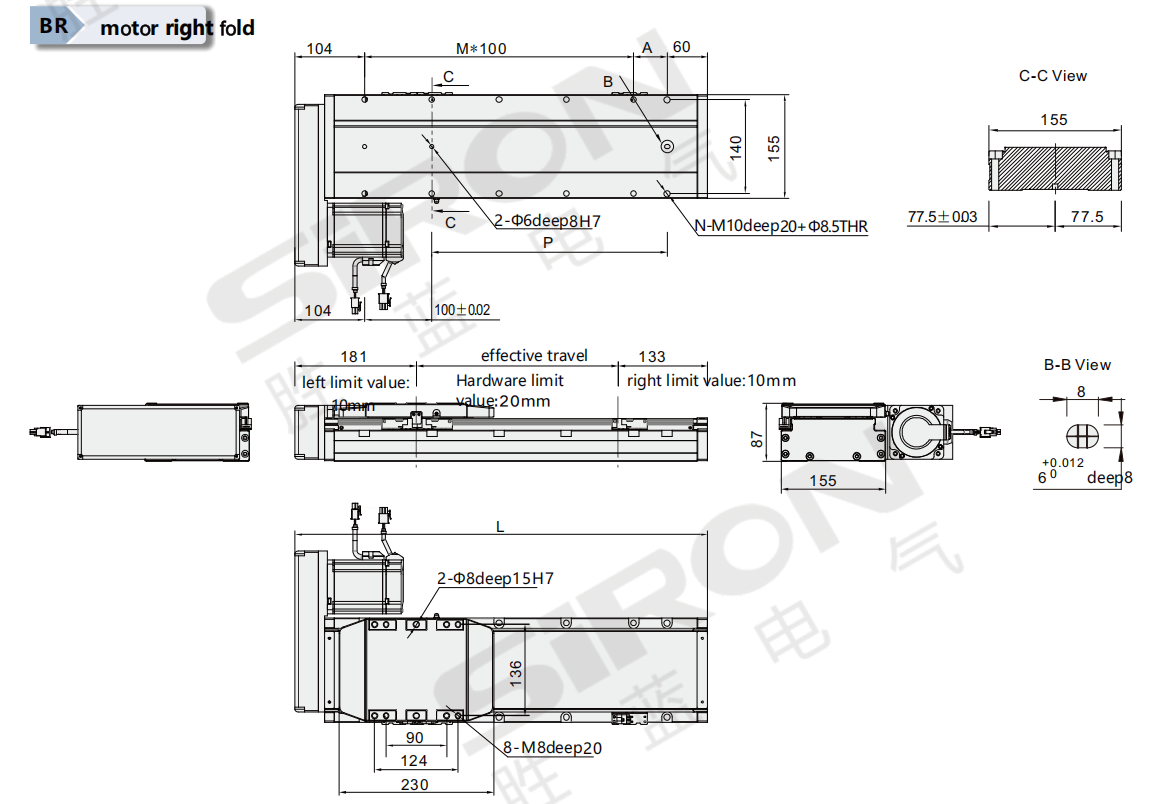

当行程为50时，由于主体上的锁紧式固定孔会被滑座盖住，因此只需4颗螺丝即可固定。  建议客户使用底部锁紧式固定孔来锁紧主体。

中风	50	100	150		200		250		300		350		400		450		500		550	600	650
L	364	414	464		514		564		614		664		714		764		814		864	914	964
A	100	50	100		50		100		50		100		50		100		50		100	50	100
M	1	2	2		3		3		4		4		5		5		6		6	7	7
N	6	8	8		10		10		12		12		14		14		16		16	18	18
P	100	150	200		250		300		350		400		450		500		550		600	650	700
重量（公斤）	11.9	12.4	12.9		13.4		13.9		14.4		14.9		15.4		15.9		16.4		16.9	17.4	17.9
中风	700	750		800		850		900		950		1000		1050		1100		1150		1200	1250
L	1014	1064		1114		1164		1214		1264		1314		1364		1414		1464		1514	1564
A	50	100		50		100		50		100		50		100		50		100		50	100
M	8	8		9		9		10		10		11		11		12		12		13	13
N	20	20		22		22		24		24		26		26		28		28		30	30
P	750	800		850		900		950		1000		1050		1100		1150		1200		1250	1300
重量（公斤）	18.4	18.9		19.4		19.9		20.4		20.9		21.4		21.9		22.4		22.9		23.4	23.9

注：电机折叠时，若选用刹车电机或超出电机总长度限制，则不能使用标准PIN孔。  如果您有任何需求，请咨询我们的销售人员
