关于选择
选择示例： K021-2指示K021系列，序列号2，NPN输出通常为开放状态。
注意：K021-1/K021-1P已停产，可以用K021-4取代。

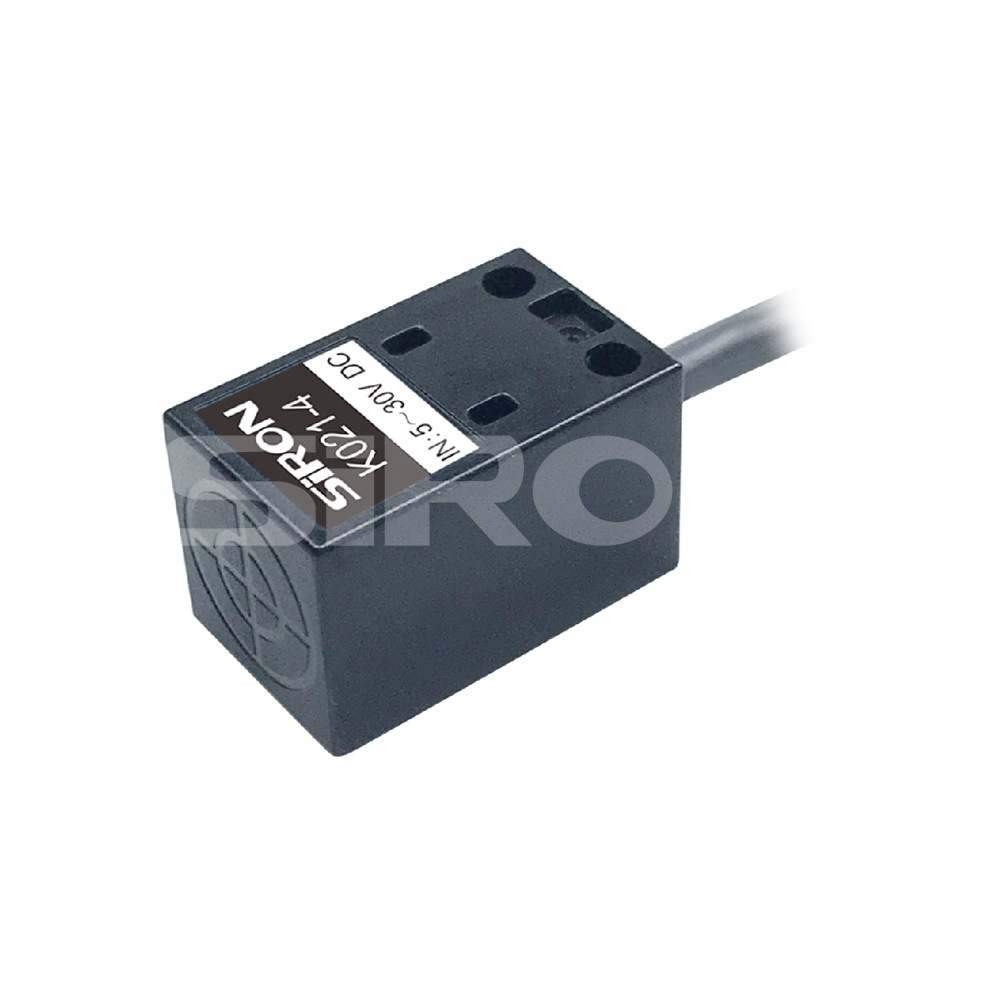

选择示例： K021-4指示K021系列，序列号4，具有自动识别输出类型， 通常是打开状态。
规格
| 姓名 | 接近开关（标准方形类型） | ||||||
模型 | npnn.o | K021-1 | K021-2 | K021-3 | K021-4 | K021-7 | K021-8 |
| NPN NC | K021-1C | K021-2C | K021-3C | / | K021-7C | K021-8C | |
| pnpn.o | K021-1P | K021-2P | K021-3p | K021-4 | K021-7p | K021-8P | |
| PNPN.C | K021-1P-C | K021-2P-C | K021-3P-C | / | K021-7P-C | K021-8P-C | |

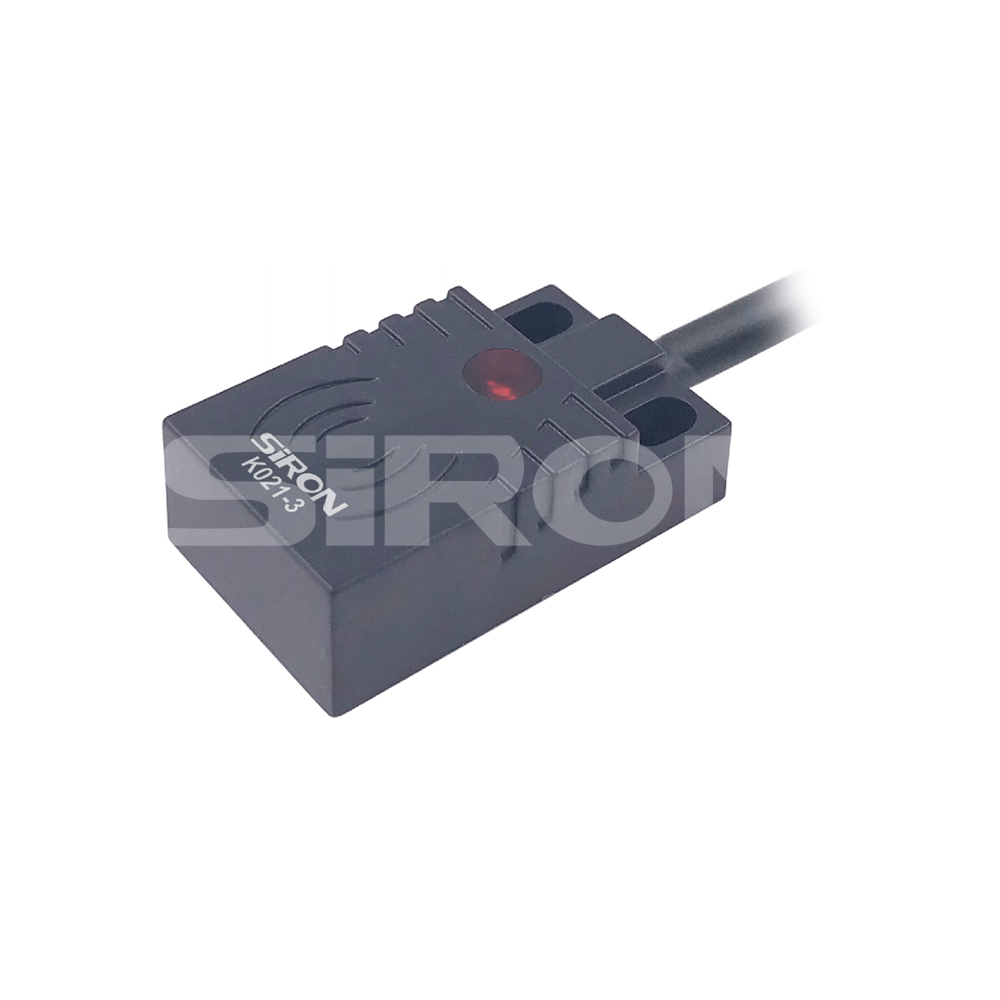

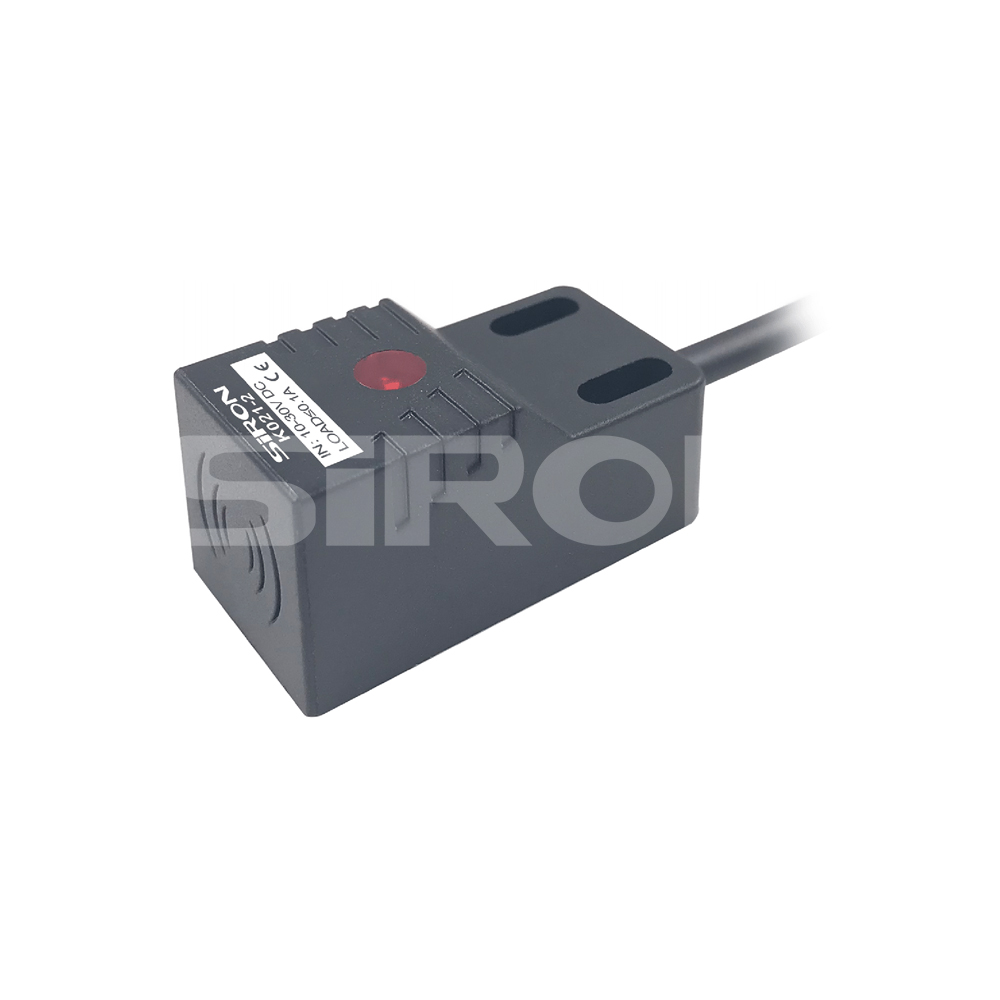

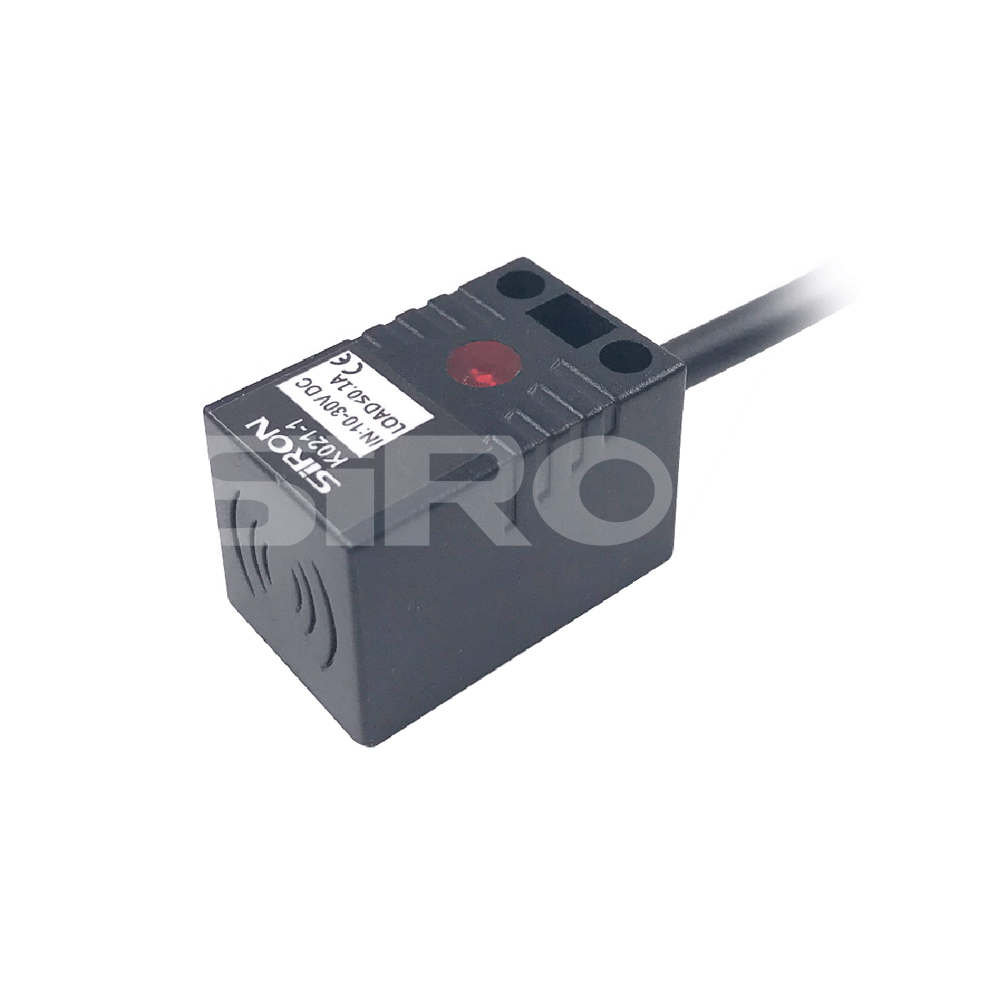

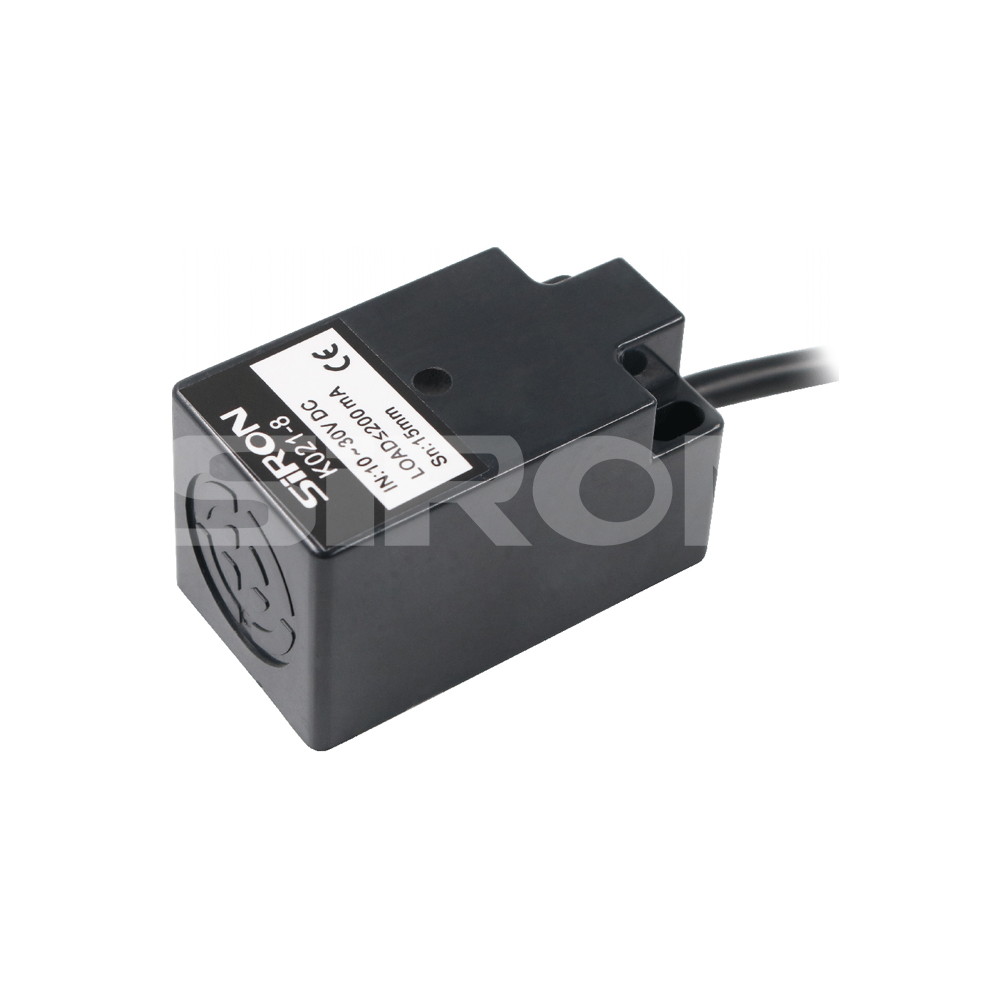

外貌 |   |
|
|
|
|
| |
尺寸 | 17×17×27mm | 18×18×34mm | 18×10×30.5mm | 17×17×27mm | 25×25×39.5mm | 30×30×53mm | |
安装 方法 | 嵌入 | 非安装 | |||||
检测 距离 | 5mm±10％ | 10mm | 15mm | ||||
工作 电压 | 10 ～30V DC | 5 30V DC | 10 ～30V DC | ||||
剩余电压 | <1.5V | <1.1v@100mA | / | ||||
负载电流 | 150mA | 100mA | 200mA | ||||
当前的征服 | <10mA | / | / | ||||
LeakageCurrent | <0.01mA | <100μa | / | ||||
无载流 | / | / | <10mA（24V） | ||||
开关 级别 | 1khz | 500Hz | 1000Hz | ||||
可重复性 | <1.0％（SR） | <5％ | <1.0％（SR） | ||||
滞后 | <15％（SR） | / | <15％（SR） | ||||
外壳 材料 | 塑料 | 塑料 | 腹肌 | ||||
| 感知Surace材料 | 腹肌 | PC+ABS | 腹肌 | ||||
| 操作温度 | -25+70℃ | -20～+70℃ | -25+70℃ | ||||
| 保护电路 | 短路保护 | / | / | ||||
| 保护 水平 | IP67 | IP67 | IP67 | ||||
| 输出 状态 | NPN / PNP通常打开或通常关闭 | NPN/PNPAUTOMATION识别输出 | NPN/PNP通常打开或通常关闭 | ||||
| 电缆 | / | 灰色PVCφ3.93 C | PVC; 3×0.25mm² | ||||
| StandardDete ction对象 | / | 12×12×1mm | / | ||||
| Stdistance | / | 0 ～1.5mm | / | ||||
| 动作 指示器 | / | NPN红灯； PNP绿灯 | / | ||||
| 电缆长度 | 2m | ||||||
例子

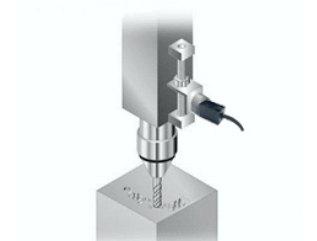

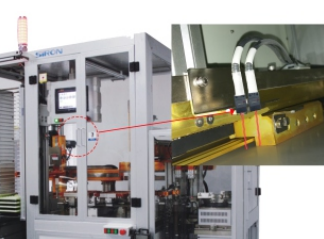

检查门是否打开 检查机床切割工具的定位

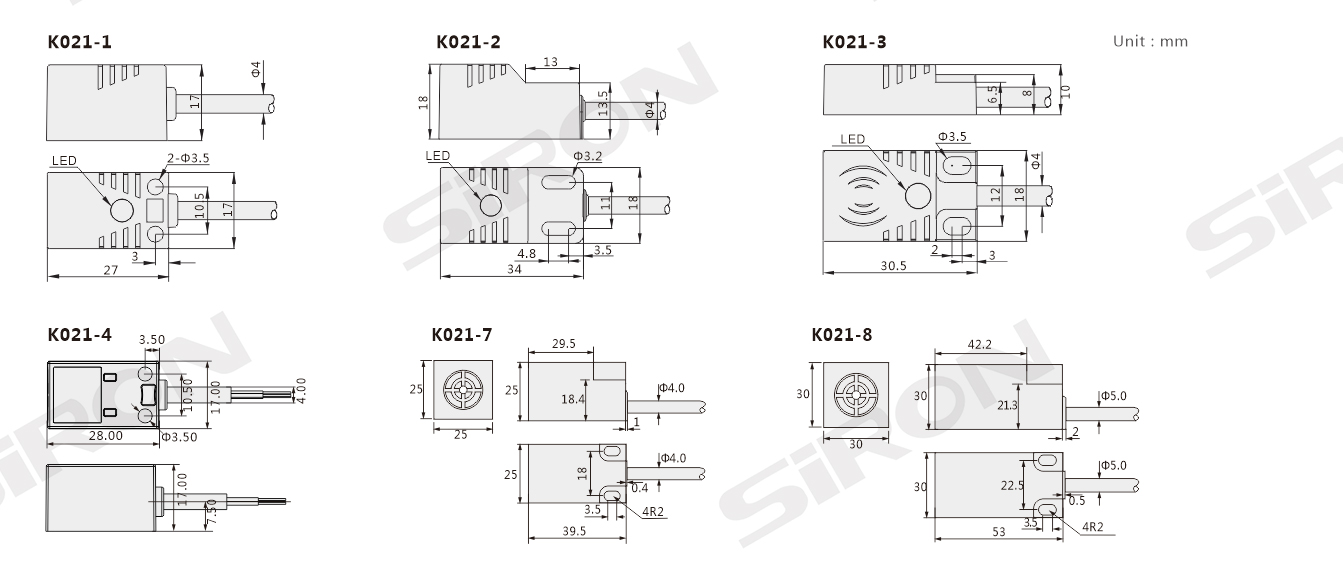

方面

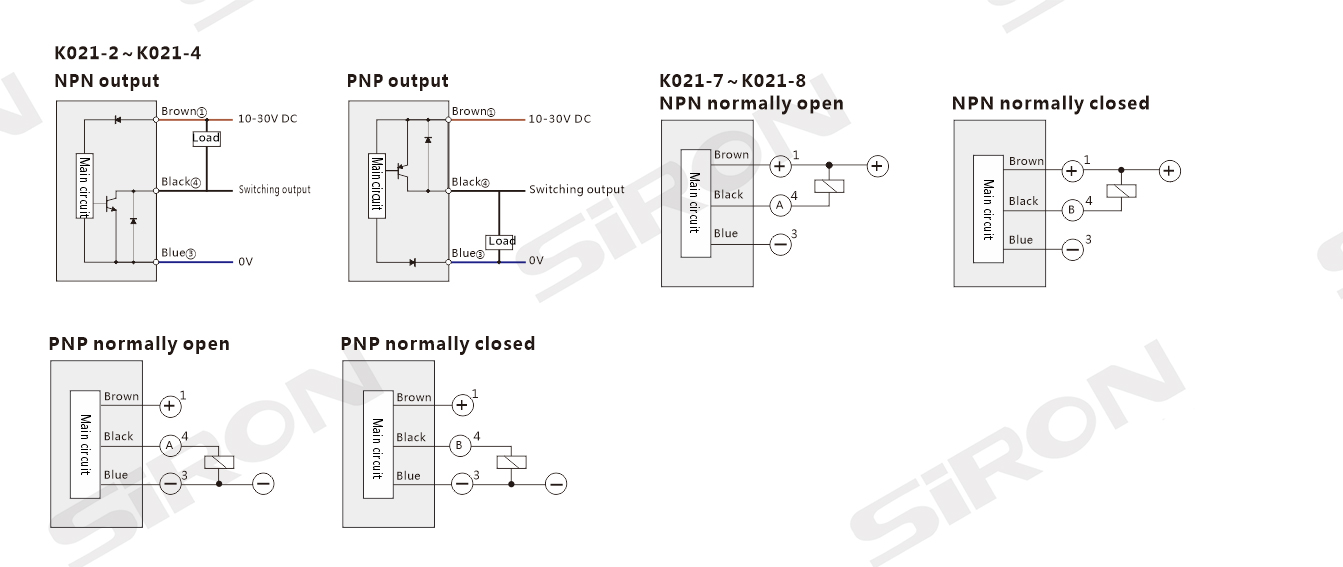

接线图
