M272-86
SiRON
8501109990
关于选拔

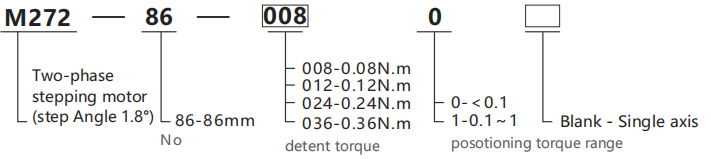

选型举例：M272-86-0080代表M272系列两相步进电机，机座号86mm，定位扭矩0.08Nm，单轴。
规格
| 模型 | M272-86系列（方形） | ||
| 径向游隙 | 0.02mm@450g | 步距角 | 1.8° |
| 轴向间隙 | 0.08mm@450g | 步距角精度 | ±5%(整级空载) |
| 最大径向力 | 220N(距法兰20mm） | 绝缘电阻 | 100MΩ，500VDC |
| 最大轴向力 | 60N | 环境温度 | -20℃~+50℃ |
| 介电强度 | 1200VAC/1秒 | 绝缘等级 | B级 |

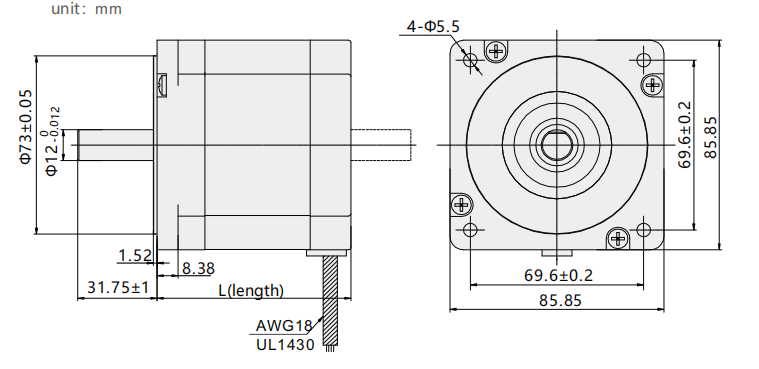

Dimensions
电气性能
| 模型 | M272-86-0080 | M272-86-0121 | M272-86-0241 | M272-86-0361 | ||||||||
| 单极 | 并联 | 串联 | 单极 | 并联 | 串联 | 单极 | 并联 | 串联 | 单极 | 并联 | 串联 | |
| 每相电流 | 2.8 | 2 | 4 | 4.2 | 4.2 | 3 | 4.2 | 3 | 6 | 4.2 | 3 | 6 |
| 每个阻力 | 1.3 | 2.6 | 0.65 | 0.65 | 0.65 | 1.3 | 0.99 | 1.98 | 0.495 | 1.25 | 2.5 | 0.63 |
| 各电感 | 3.9 | 15.6 | 3.9 | 3 | 3 | 12 | 6 | 24 | 6 | 8 | 32 | 8 |
| 保持扭矩 | 2.2 | 3.5 | 3.5 | 3.2 | 3.2 | 4.5 | 6 | 8.5 | 8.5 | 8.4 | 12 | 12 |
| 定位扭矩 | 0.08 | 0.12 | 0.24 | 0.36 | ||||||||
| 引线数量 | 8 | 8 | 8 | 8 | ||||||||
| 转动惯量 | 1000 | 1400 | 2700 | 4000 | ||||||||
| 重量 | 1.7 | 2.3 | 3.8 | 5.3 | ||||||||
| 体长 | 65 | 80 | 118 | 156 | ||||||||
| 适配器驱动器 | M280-860 | M280-860 | M280-860 | M280-860 | ||||||||

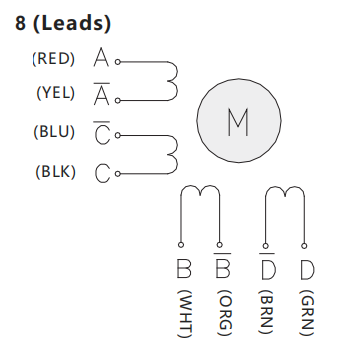

接线图

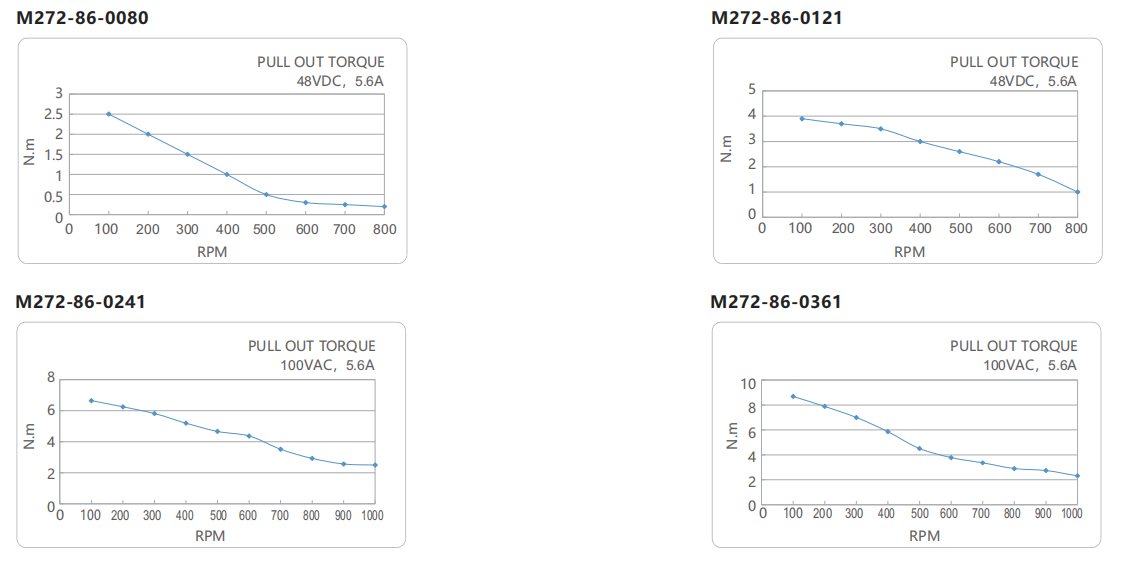

距离频率曲线
