关于选拔

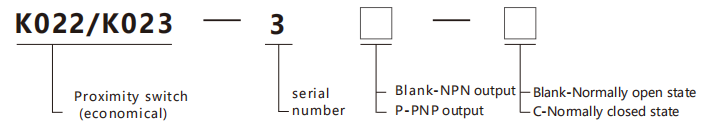

选型举例：K022-3表示K022系列，序号3，带NPN输出，常开状态；
K022-3P-C表示K022系列，序列号3，带PNP输出，常闭状态。
注：K022-2/K022-2P 已停产，可由 K025-4 替代。
规格
姓名 | 接近开关（经济型） | ||||||||||||
模型 | NPNN.O | K022-1 | K023-1 | / | K023-2 | K022-3 | K023-3 | K022-4 | K023-4 | K022-5 | K023-5 | K022-6 | K023-6 |
| NPNN网络 | K022-1C | K023-1C | K022-2C | K023-2C | K022-3C | K023-3C | K022-4C | K023-4C | K022-5C | K023-5C | K022-6C | K023-6C | |
| PNPN.O | K022-1P | K023-1P | / | K023-2P | K022-3P | K023-3P | K022-4P | K023-4P | K022-5P | K023-5P | K022-6P | K023-6P | |
| PNPN.C | K022-1P-C | K023-1P-C | K022-2P-C | K023-2P-C | K022-3P-C | K023-3P-C | K022-4P-C | K023-4P-C | K022-5P-C | K023-5P-C | K022-6P-C | K023-6P-C | |

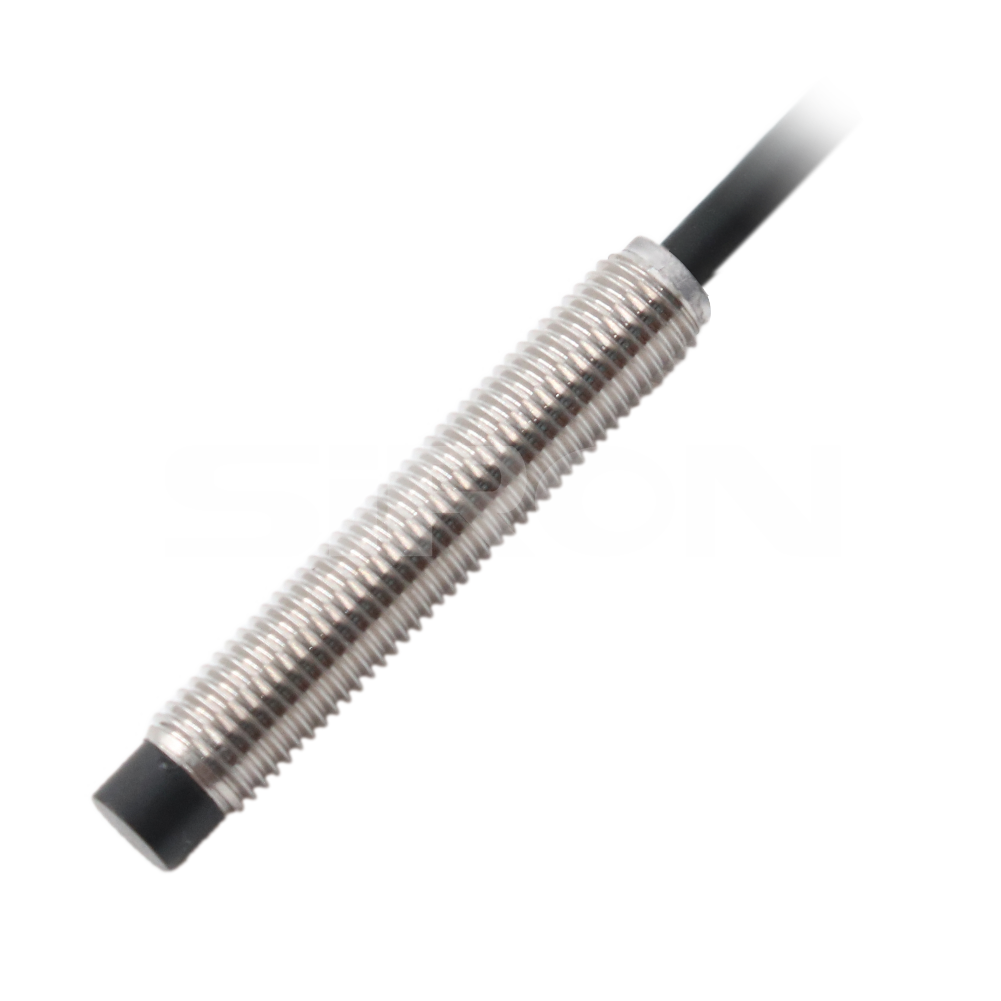

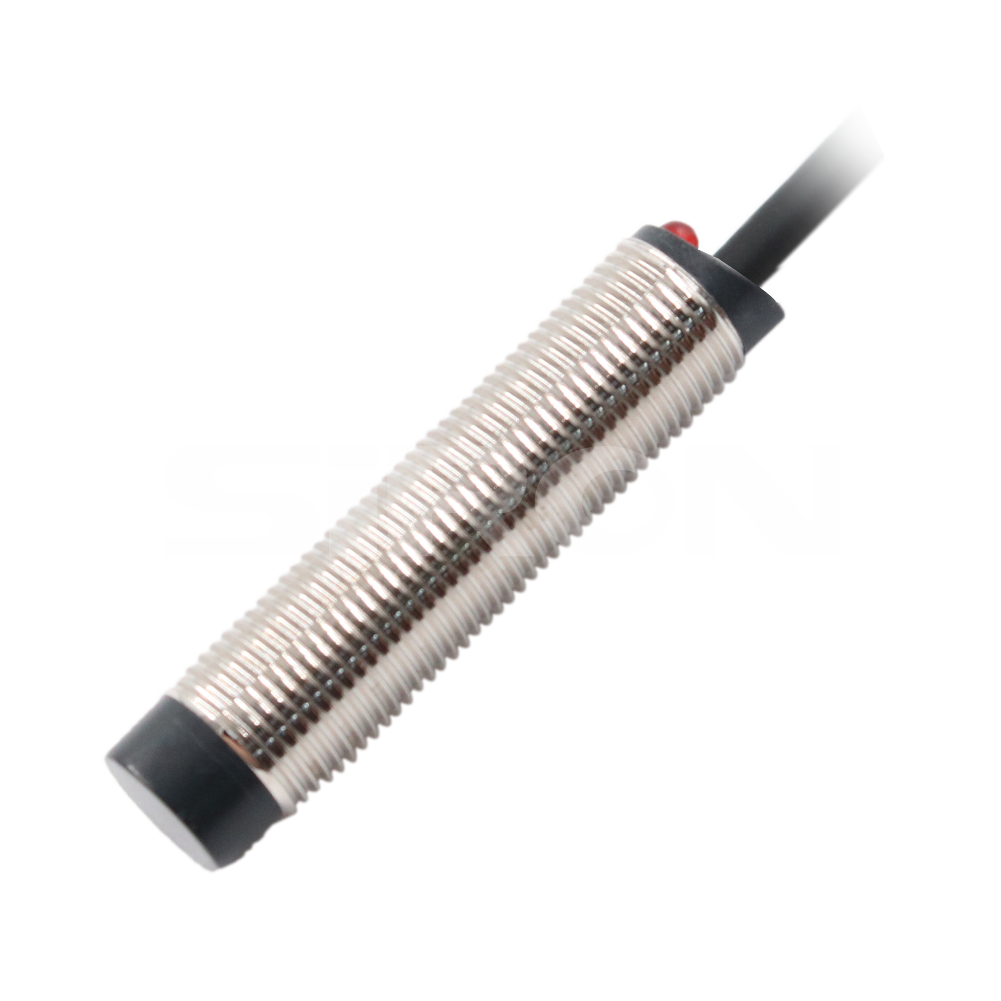

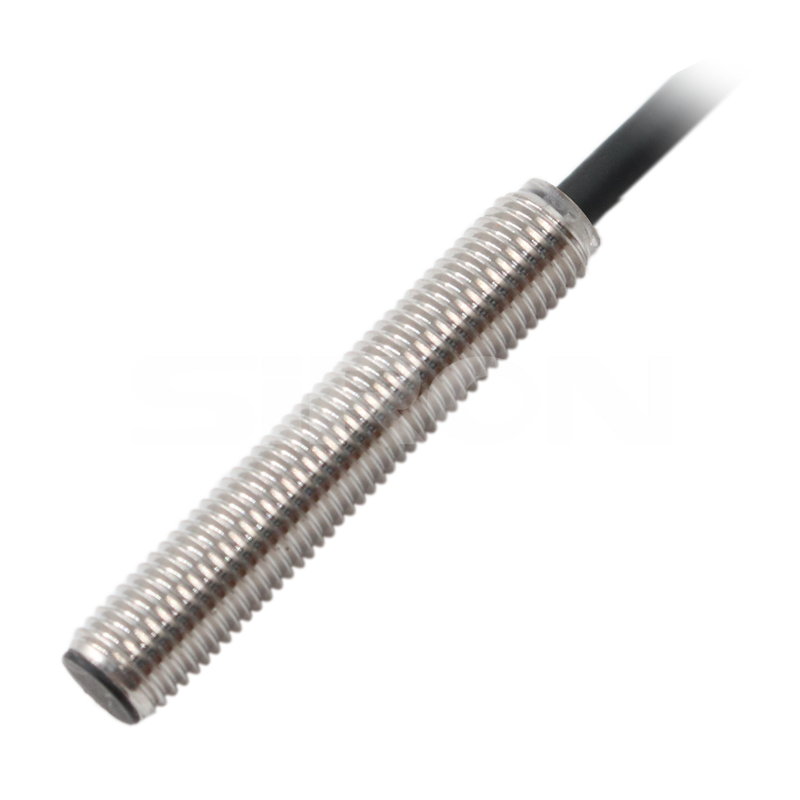

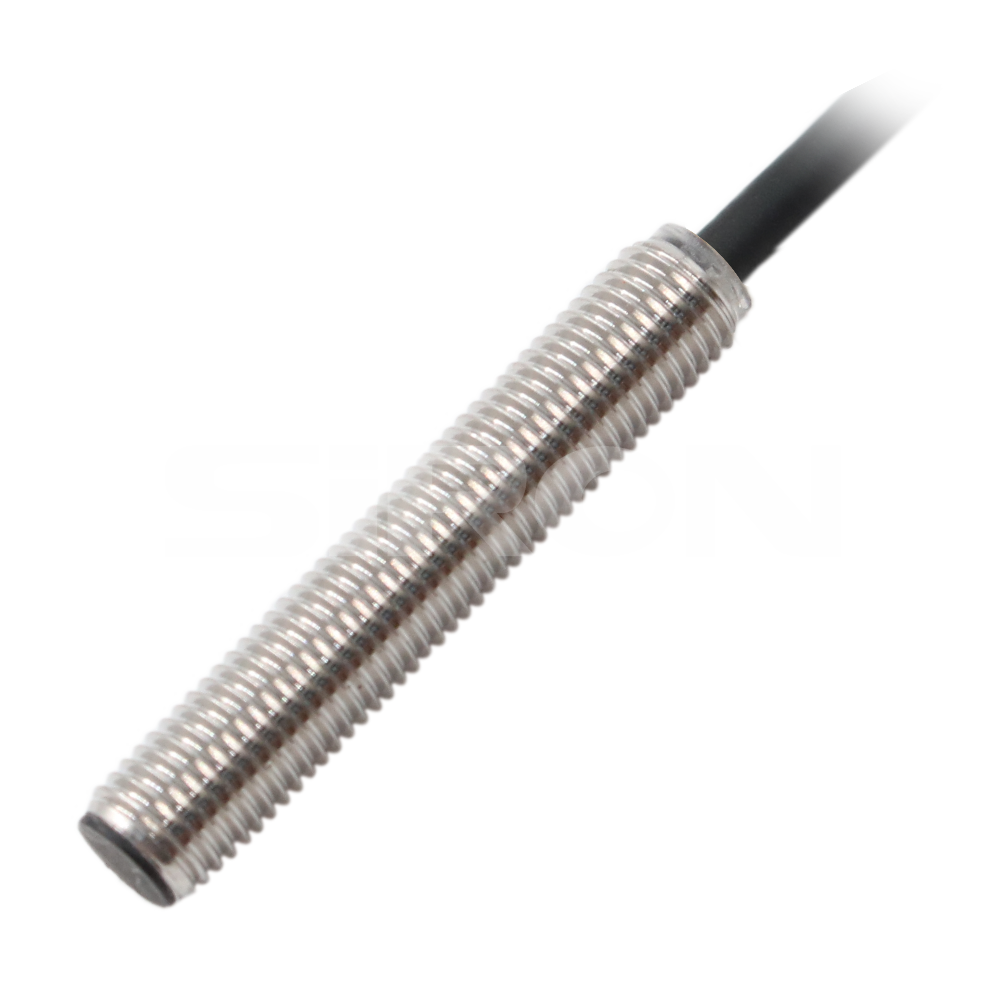

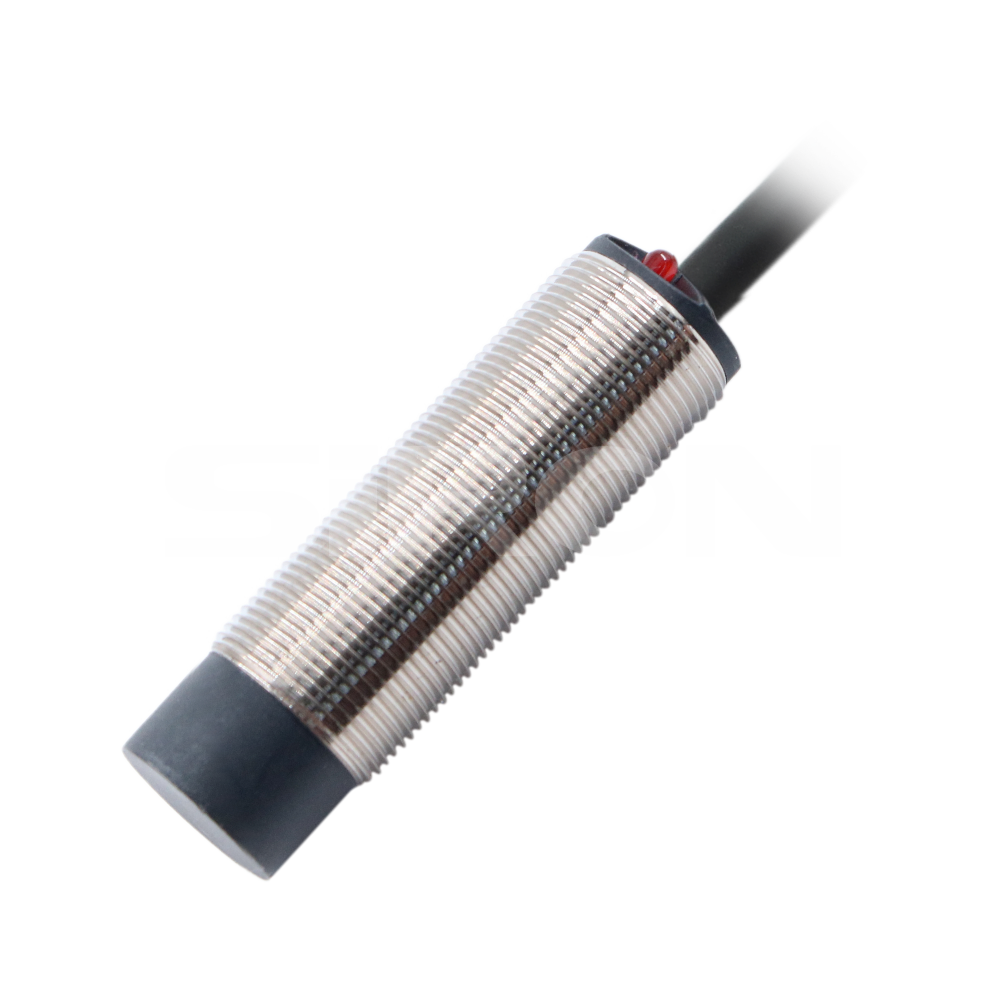

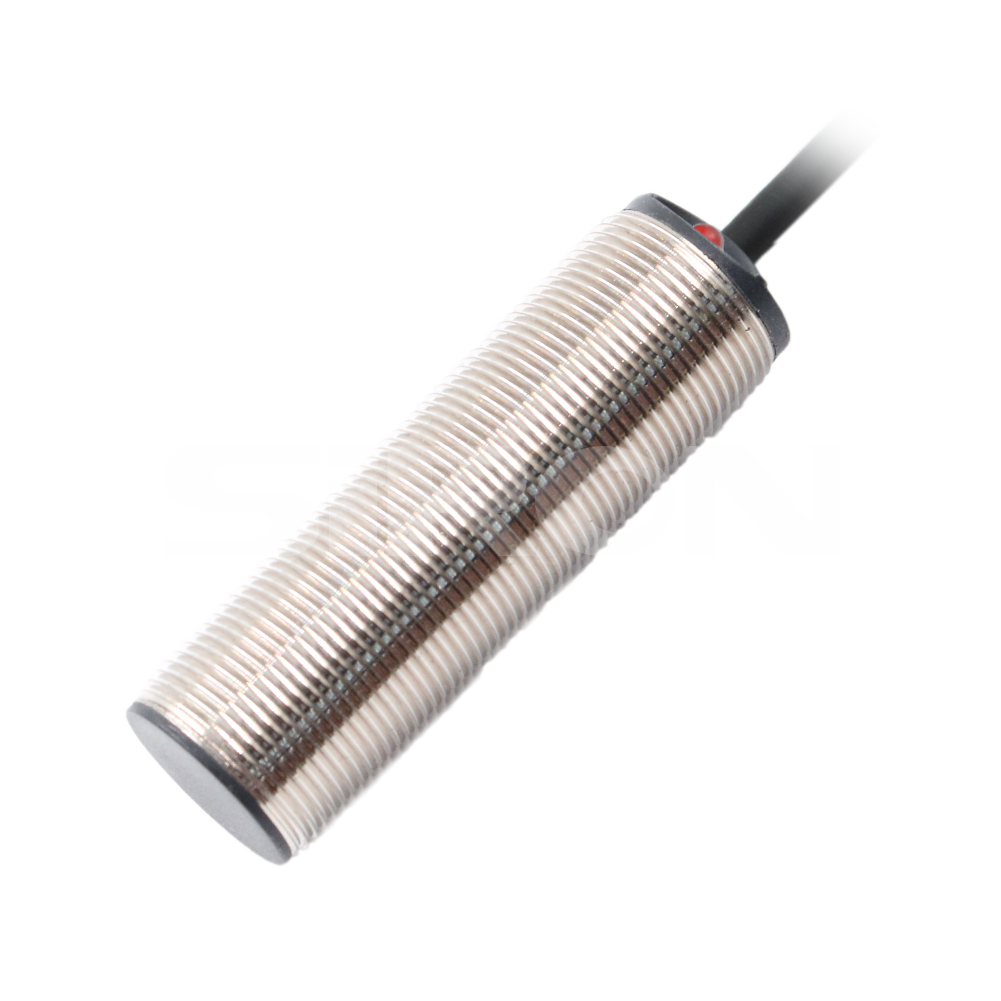

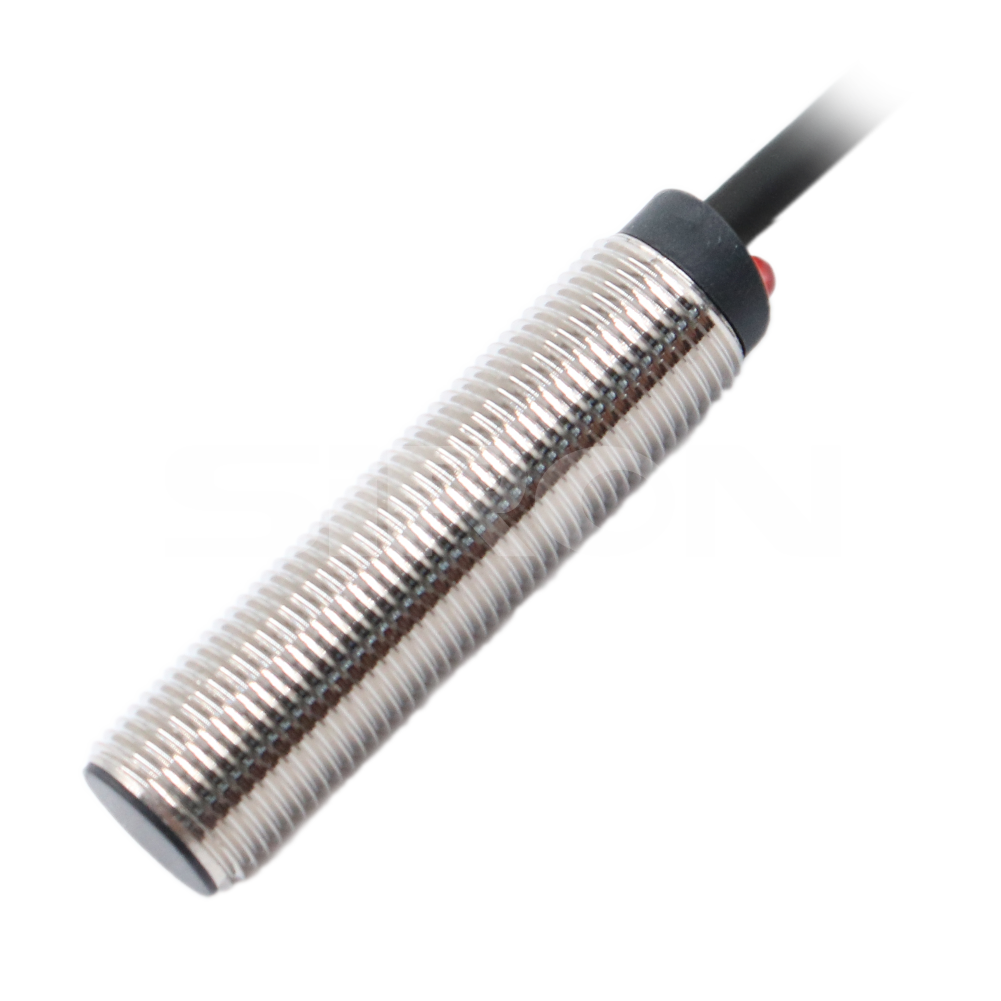

外貌 |
|
|  |
|
|
| |||||||
尺寸 | M8×46毫米 | M12×49毫米 | M18×63毫米 | M8×50mm | M12×55mm | M18×64.5mm | |||||||
安装方法 | 嵌入式传感器 | 非嵌入式结构 | |||||||||||
检测距离 | 1.5mm±10% | 2mm±10% | 2mm±10% | 4mm±10% | 5mm±10% | 8mm±10% | 2mm±10% | 4mm±10% | 4mm±10% | 8mm±10% | 8mm±10% | 16mm±10% | |
工作电压 | 10~30V DC（电压波动<10%） | ||||||||||||
残余电压 | <2.0V | ||||||||||||
最大负载电流 | 150毫安 | ||||||||||||
消耗电流 | <10mA <20mA | <10mA | |||||||||||
漏电流 | <0.01mA | ||||||||||||
上下层 | 1.5KHz | 1KHz | 1KHz | 300赫兹 | 1KHz | 500赫兹 | 1KHz | 800赫兹 | 500赫兹 | 150赫兹 | |||
重复性 | <1.0%(锶) | <5.0%(锶) | <1.0%(锶) | <5.0%(锶) | <1.0%(锶) | ||||||||
| 迟滞 | <15%(锶) | ||||||||||||
| 外壳材质 | 不锈钢 | 镍铜 | 不锈钢 | 镍铜 | |||||||||
| 传感表面材料 | 聚对苯二甲酸丁二醇酯 | ||||||||||||
工作温度 | -25℃~+75℃ | ||||||||||||
保护电路 | 短路保护 | ||||||||||||
防护等级 | IP67级 | ||||||||||||
电缆长度 | 2M | ||||||||||||

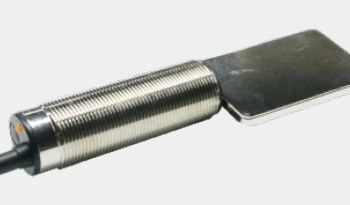

例子

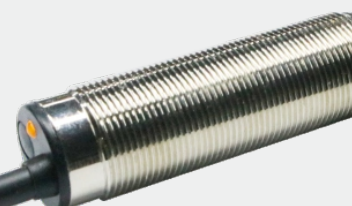

经典圆柱形外观 节省安装空间

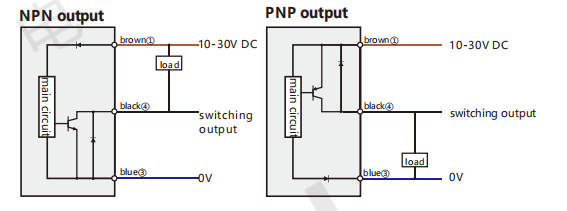

接线图

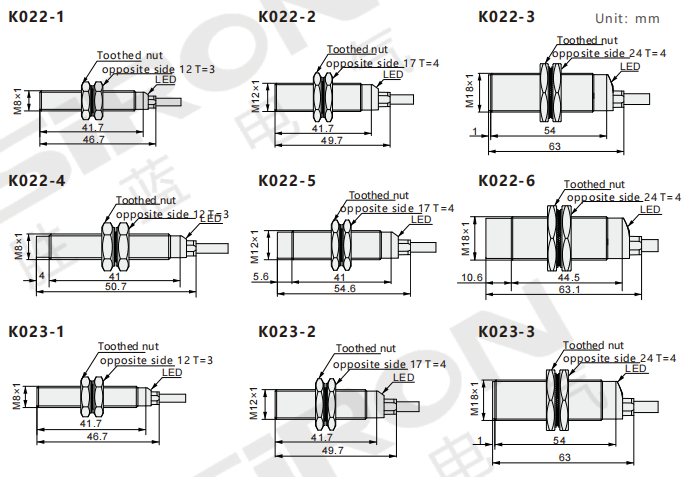

方面
